重錘表面電阻測試儀TOM610

?

重錘表面電阻測試儀TOM610測試：點到點電阻、表面電阻、體積電阻、接地電阻

英文名稱：Tera-Ohm Meter Kit

產品描述：測試靜電電阻，測試擊穿電阻，觸控屏，保存200組數據，配套軟件遠端操作

測試類型：靜電電阻

產品類型：重錘表面電阻測試儀TOM610測試套件

產品品牌：Kleinwachter（科納沃茨特）

產品產地：德國

訂購貨號：TOM61SE

聲明 >>

德國KLEINWACHTER官網及公司各類資料均表明，TOM610重錘式表面電阻測試儀標配重錘電極為ME250，黃色外觀。其他各種型號REM002、REM003、832鉗形電極等，均非德國KLEINWACHTER原裝正品，使用非KLEINWACHTER原裝電極造成的產品故障，不在質保范圍內，敬請周知。

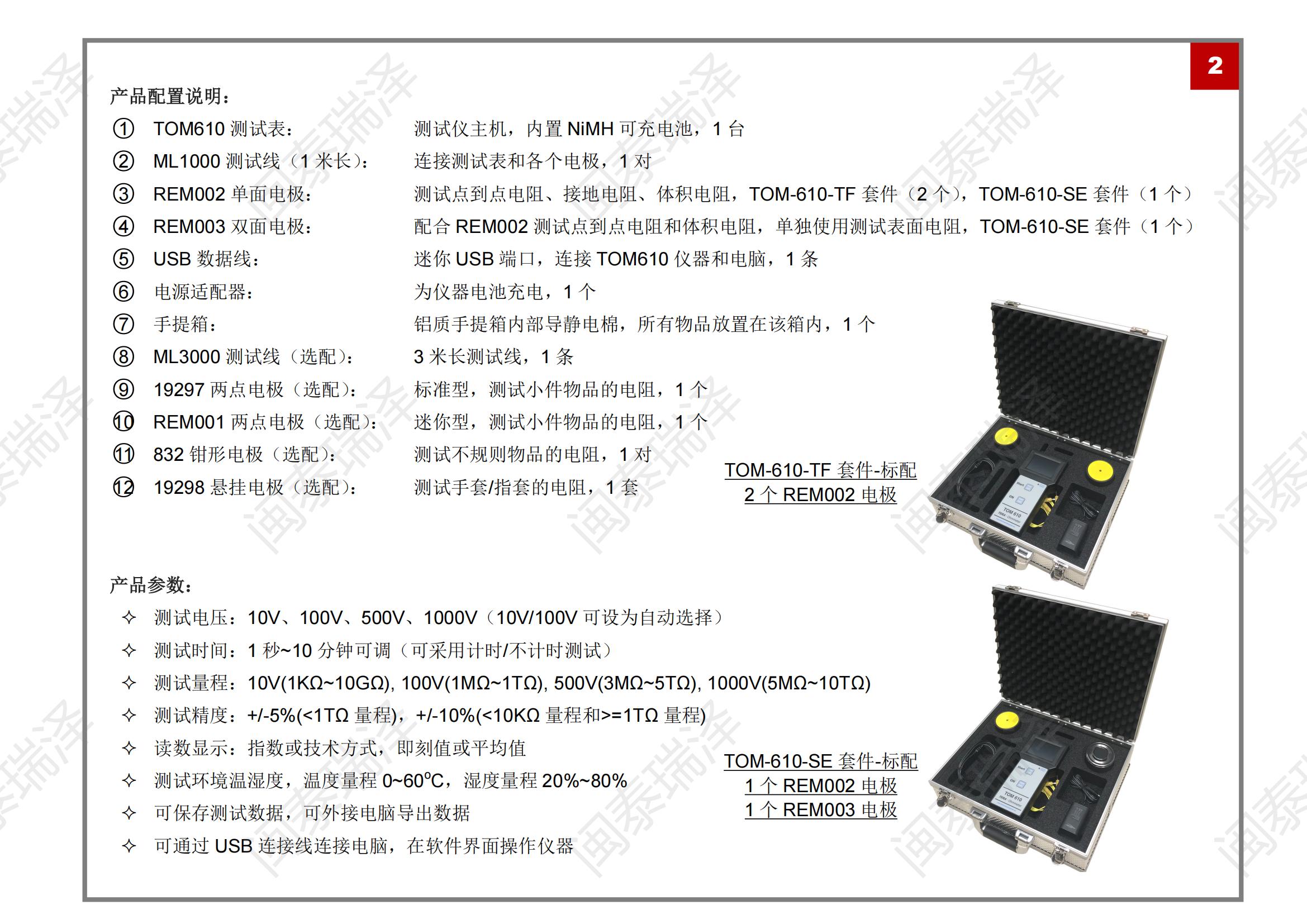

重錘表面電阻測試儀TOM610參數規格

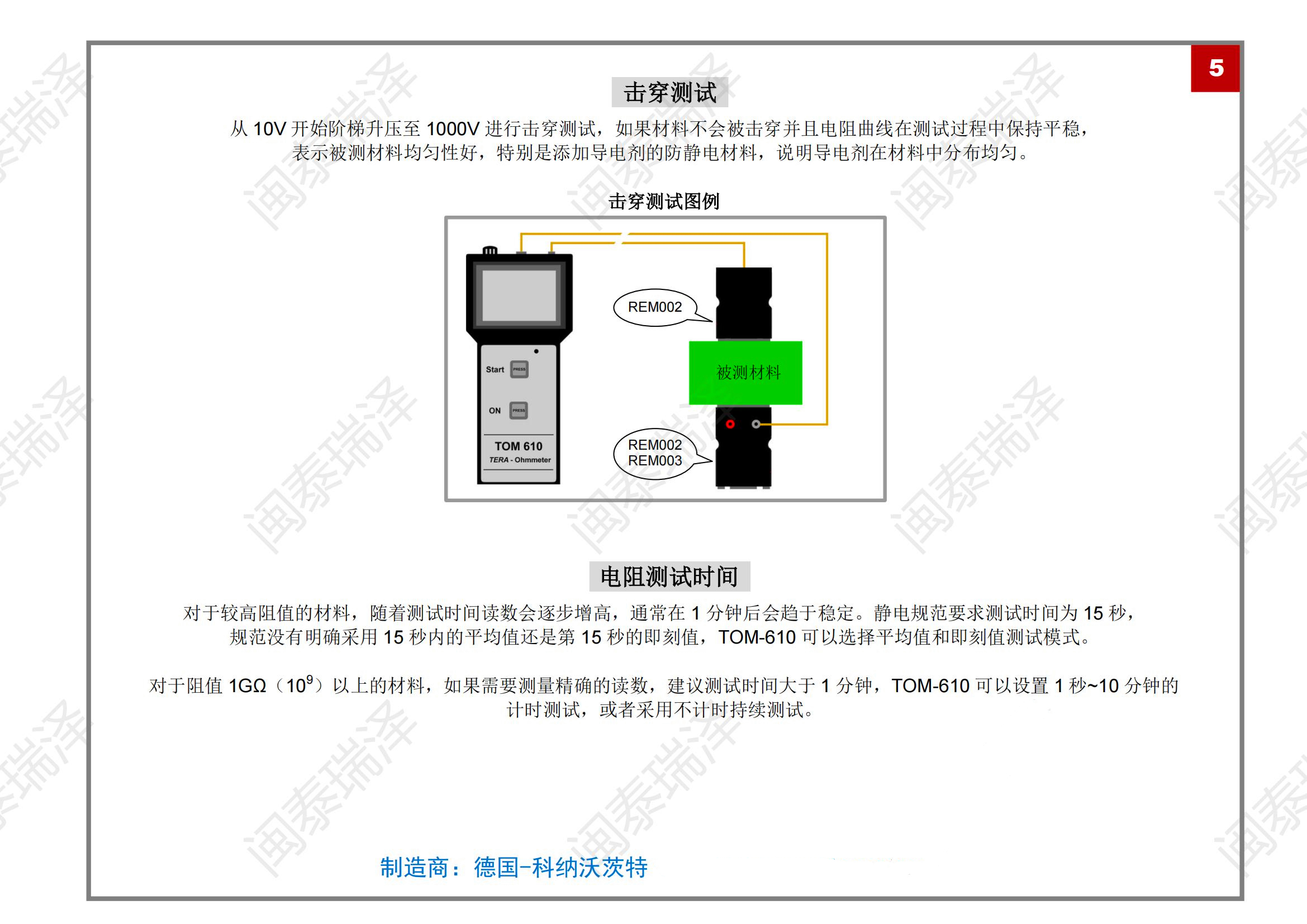

10~1000VDC擊穿測試：擊穿電壓、擊穿前電阻、擊穿后電阻、1000VDC耐壓測試

測試電壓：10VDC、100VDC、500VDC、1000VDC

電阻量程：10E3~10E13（1KΩ~10TΩ），精度+/-10%

測試環境溫度：0~60℃，精度+/-3℃

測試環境濕度：20%~80%，精度+/-5%

50mmx75mm觸控屏

儀器內存保存200組測試數據

通過USB線連接電腦，可以遠端操作，數據輸出

標配REM002單面重錘和REM003雙面重錘，無需額外的同心圓電極即可測試表面電阻/表面電阻率

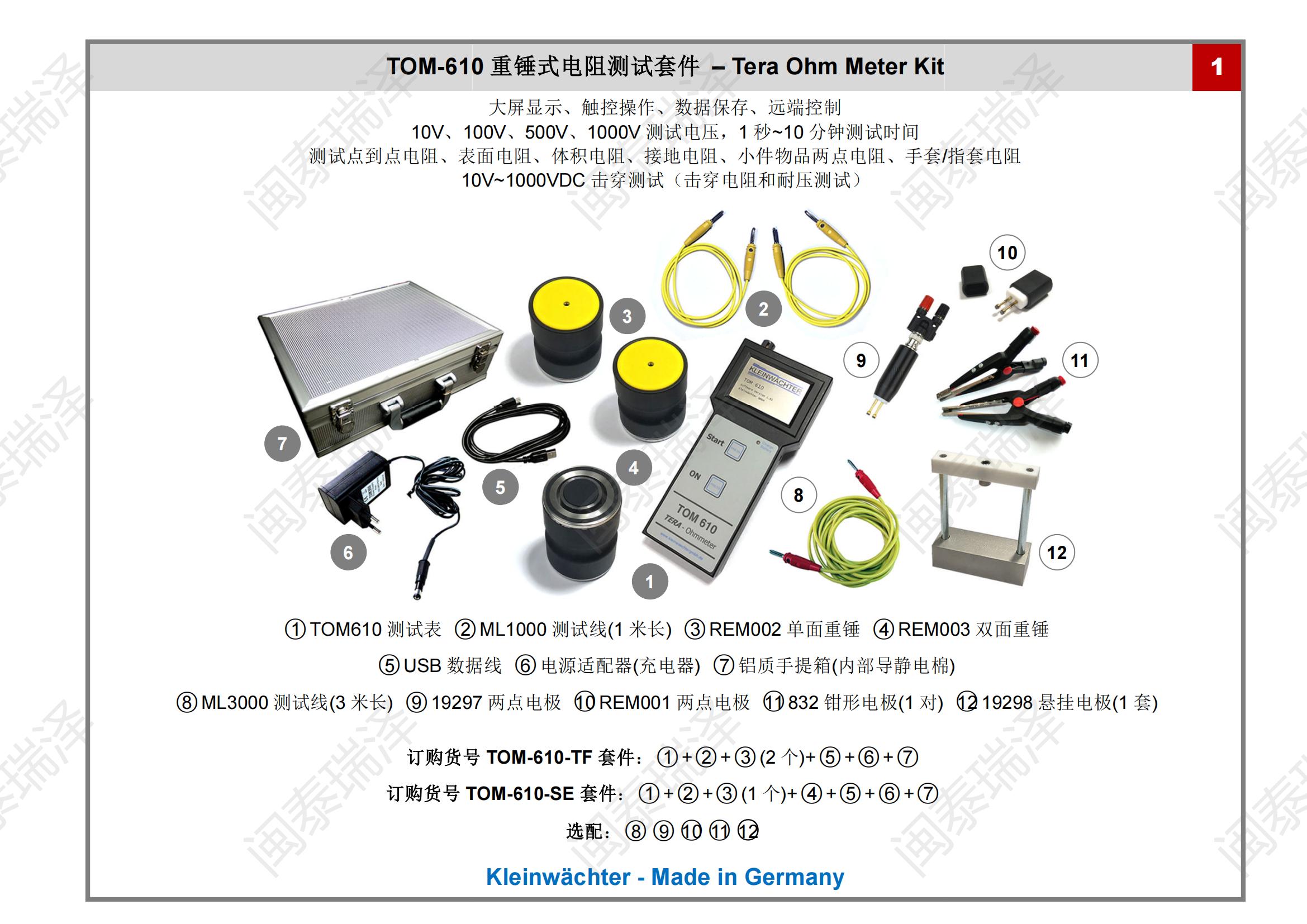

重錘表面電阻測試儀TOM610包含以下物品.：

TOM610，測試表，1個

REM002，單面重錘電極，1個

REM003，雙面重錘電極，1個

ML1000，1米長測試線，2條

USB數據線，1條

電源適配器，1個

鋁質手提箱(內部導靜電棉)

選配

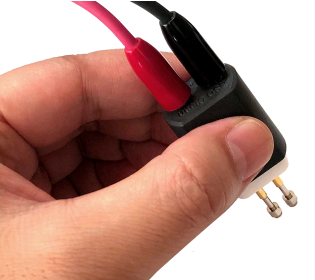

REM001：兩點電極（適配儀器：TOM600，19290，770760，19784，19640，701測試儀）

符合ANSI/ESD STM11.13，IEC61340-4-10規范要求

測試線插孔：標準4mm插孔

導電橡膠墊直徑：3mm

2個橡膠墊中心距：6mm

探針可拔插更換

帶保護帽

ML120： 3米長測試線，高絕緣PTFE外層，連接測試儀和電極（適配儀器：EFM系列測試儀，CPM374充電板監測儀）

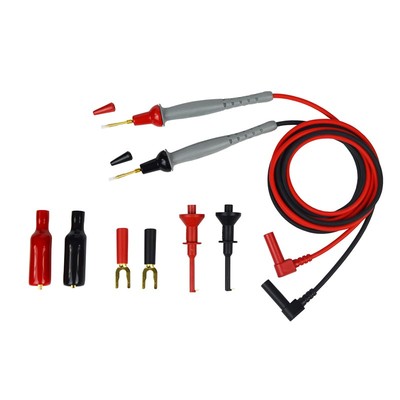

NCA006：測試表筆，用于測試電纜等材料擊穿電阻（適配儀器：CTM051）

訂購貨號：

TOM610-TF重錘式電阻測試套件，包含以下物品

部件貨號：TOM610，測試表，1個

部件貨號：REM002，單面重錘電極，2個

部件貨號：ML1000，1米長測試線，2條

部件貨號：N/A，USB數據線，1條

部件貨號：N/A，電源適配器，1個

部件貨號：N/A，鋁質手提箱(內部導靜電棉)

注意：如果需要采用同心圓電極測試表面電阻和體積電阻，推薦購買TOM-610-SE套件

TOM610-SE重錘式電阻測試套件，包含以下物品

部件貨號：TOM610，測試表，1個

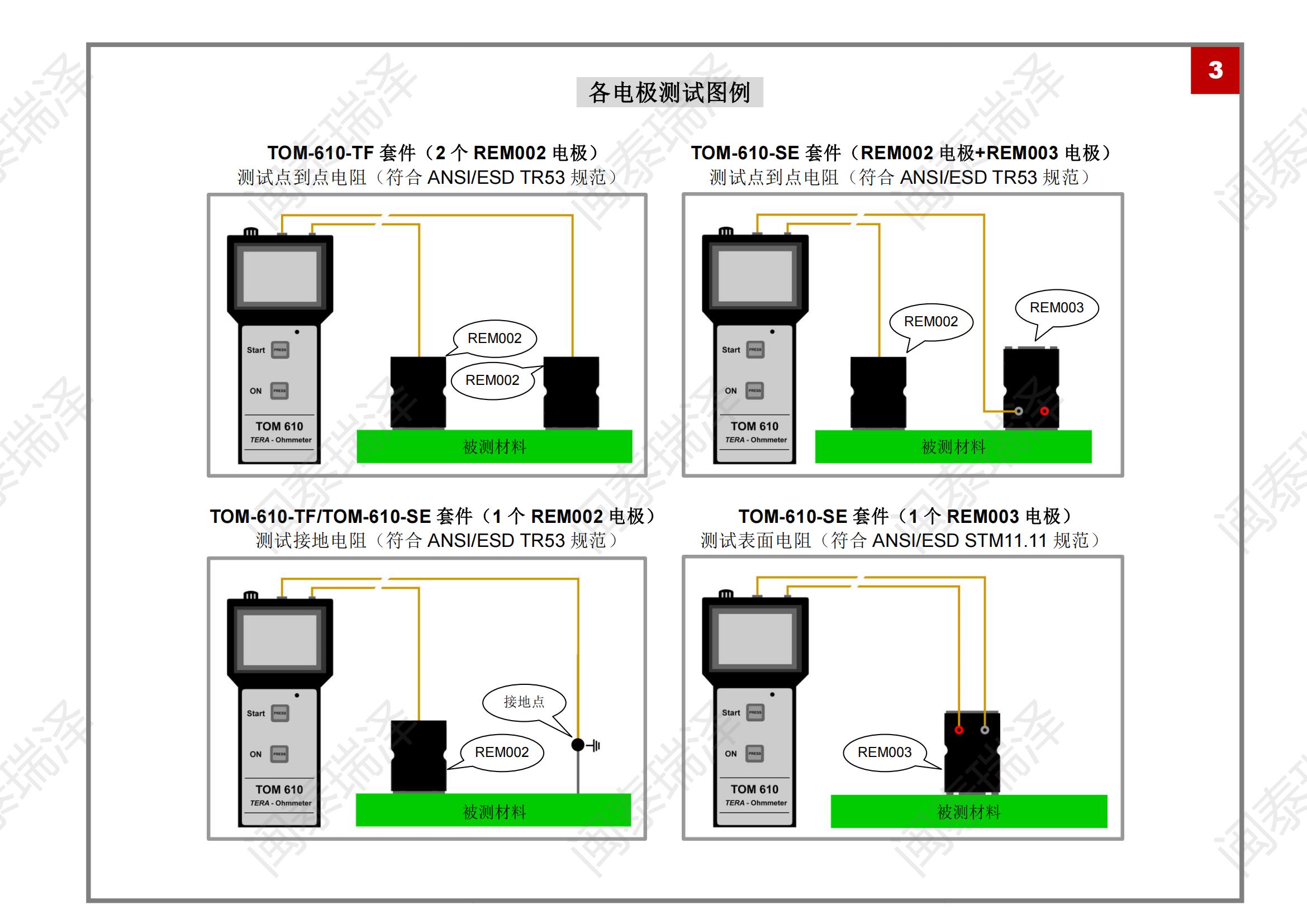

部件貨號：REM002，單面重錘電極，1個(只有圓盤面，測試點到點電阻，1個4mm插孔,適配儀器：TOM600, TOM610, 19290, 770760, SCS-73627)

部件貨號：REM003，雙面重錘電極，1個(雙面可用，2個4mm插孔，適配儀器：TOM600, TOM610, 19290, 770760, SCS-73627）

部件貨號：ML1000，1米長測試線，2條

部件貨號：N/A，USB數據線，1條

部件貨號：N/A，電源適配器，1個

部件貨號：N/A，鋁質手提箱(內部導靜電棉)

選配

ML3000：3米長測試線

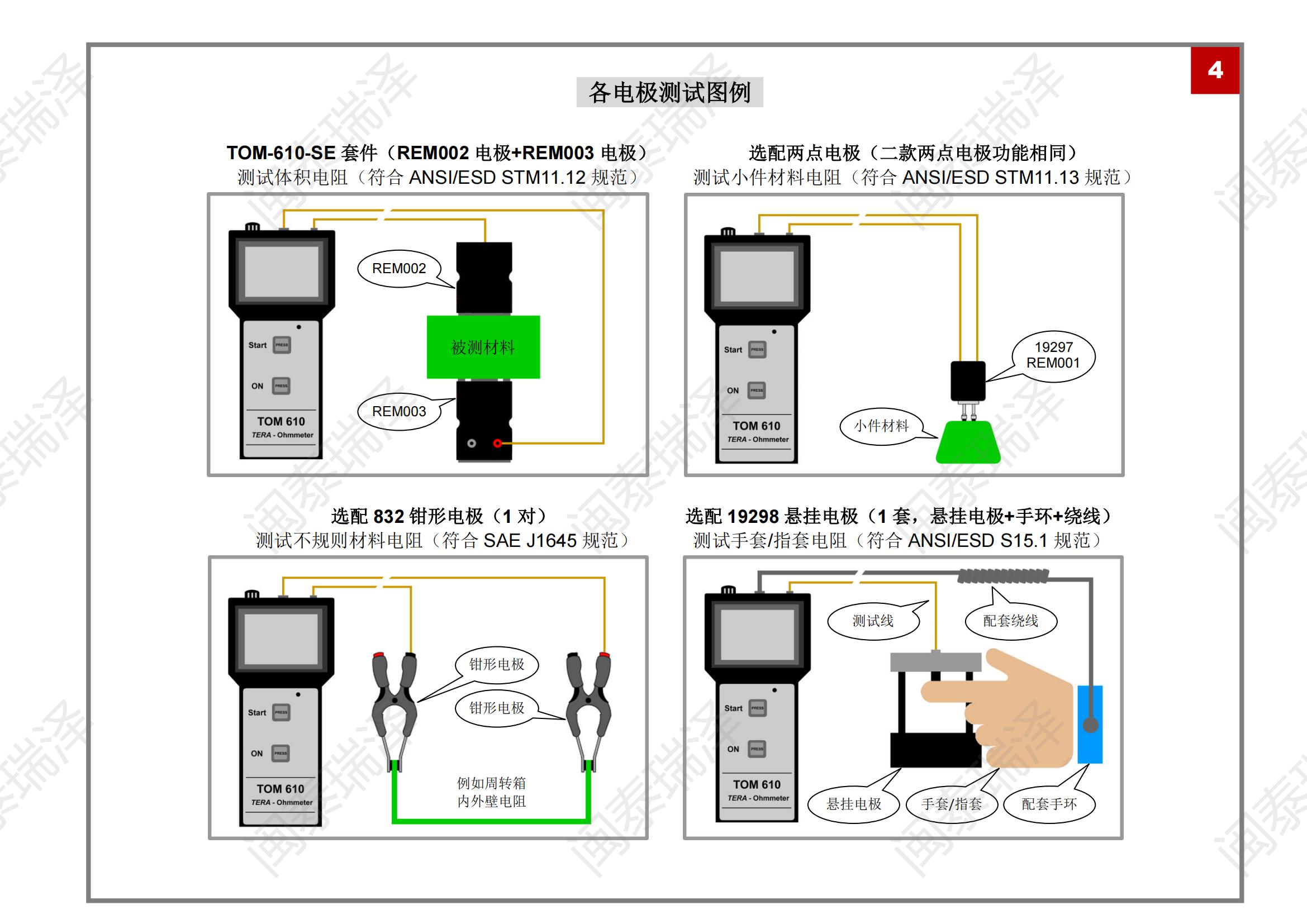

SPP1：單點電極，測試小件材料或異形材料任意點到點電阻和接地電阻

SPP2：兩點電極，測試小件材料或狹窄空間固定兩點之間電阻

SPP3：同心點電極，測試小件材料表面電阻/表面電阻率

19298：懸掛電極。測試手套/指套電阻

832：鉗形電極，測試管狀材料電阻

電阻測試儀相關問題解答:

Q1：各種電阻的概念A1：根據阻值的大小劃分以下低電阻：通常指1000Ω以下的電阻靜電電阻：通常指1000Ω～1TΩ范圍內的電阻，1000Ω～100KΩ為靜電導體，1MΩ～100GΩ為靜電消散體，大于等于1TΩ為靜電絕緣體高電阻：通常1000Ω以上稱為高電阻，所以高電阻包括靜電電阻及更高的電阻

Q2：測試各種電阻的方法A2：根據阻值的大小采用不同的測試方法低電阻：由于被測阻值較低，必需排除測試線的電阻造成的影響，所以采用四電極法測試高電阻：由于被測阻值較高，可以忽略測試線及電極的電阻，分別測試表面和體積電阻時，需要排除干擾電流，所以采用三電極法測試靜電電阻：屬于高電阻范圍，在現場測試時，為了方便及可行，通常采用二電極法，實驗室材料分析時應采用三電極法

Q3：電阻和電阻率測試的區別A3：不同體積尺寸的電阻不同，電阻率為電阻系數，是指特定尺寸的電阻值。儀器測試出電阻后，再根據測試電極的結構及尺寸可以換算出電阻率

Q4：接地電阻及阻抗的測試A4：對于靜電接地通常測試電阻，當測試保護接地、邏輯接地等其他接地系統時應測試阻抗，同時測試接地點是否有電壓和EMI干擾電阻：直流線路中的阻值阻抗：交流線路中電阻、容抗、感抗的矢量和
