DESCO19431人體行走靜電壓測試儀

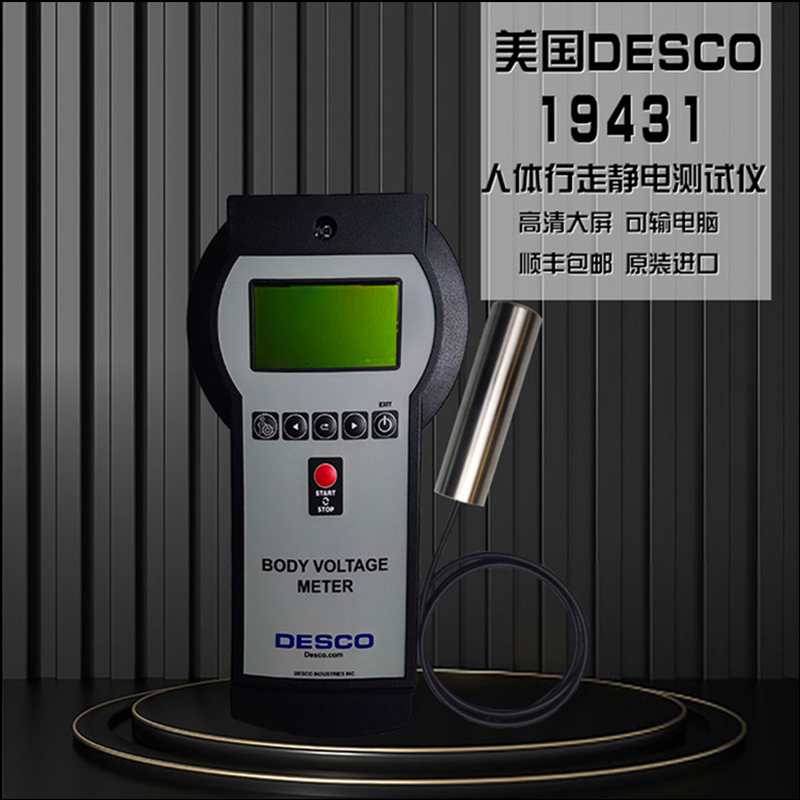

DESCO19431人體行走靜電壓測試儀Body Voltage Meter

1. 儀器描述

       DESCO19431人體行走靜電壓測試儀符合 ANSI/ESD STM97.2 規范，用于檢測人體運動所產生的靜電壓。測試數據可保存在儀器的內存中，然后可以通過配套的軟件導出到電腦。

DESCO19431人體行走靜電壓測試儀產品參數

測試量程 ： +/-1050V

測試精度 ： +/-5V

取 樣 率 ： 200Hz

最小讀數 ： 1V

輸入阻抗 ： 10e14?   測試時間 ： 曲線圖模式，最長 2 分 30 秒 數據保存 ： 最多 10 個曲線圖

顯示屏幕 ： 68mm x 51mm, 128 x 64 像素

儀器電池 ： 6 節 AA 堿性電池

自動關機 ： 10 分鐘無操作，自動關機

數據接口 ： USB

儀器規格 ： 243mm x 130mm x 60mm，650g

握柄電極 ： ?35mm x 130mm，280g

工作溫度 ： 5~30oC

訂購貨號 19431，標配以下物品

測試表 ： 1 個

握柄電極 ： 1 個（含白色連接線） ? 數據線 ： 1 條（黑色，8 針 DIN 頭/USB 頭，1.8 米長） ? 接地線 ： 1 條（黑色，5 米長） ? 儀表吊帶 ： 1 條（紅色）

AA 電池 ： 6 節

配套軟件 ： 1 份（U 盤）

手提箱 ： 1 個

DESCO19431人體行走靜電壓測試儀操作步驟

按下圖所示進行測試：

1） 測試表接地 2） 操作員一只手拿測試表，另一只手握住電極

3） 按 鍵開機，儀器屏幕出現驚嘆號并閃爍，熱機 5 分鐘后，聽到提示聲并且驚嘆號消失，表示熱 機完成。注：每次開機都要進行 5 分鐘熱機，等熱機完成后再開始測試

4） 按 鍵到 MONITOR 或 NEW 窗口，MONITOR 窗口顯示讀數，NEW 窗口顯示曲線圖，只有在 NEW 窗口測試才會保存測試數據

5） 手指接觸測試表背面的金屬片，讀數顯示零，表示人體原有靜電被導走 6） 然后按 鍵開始測試，并前后左右走動 7） 按 鍵停止測試

屏幕顯示閃爍的驚嘆號表示熱機，5 分鐘后驚嘆號消失表示熱機完成

注意！在測試過程中，儀器每秒發出一聲提示音，表示正在測試進行中。以此提醒用戶測試表還在測試模式，不要忘記按 鍵停止測試以免電池?fù)p耗。
