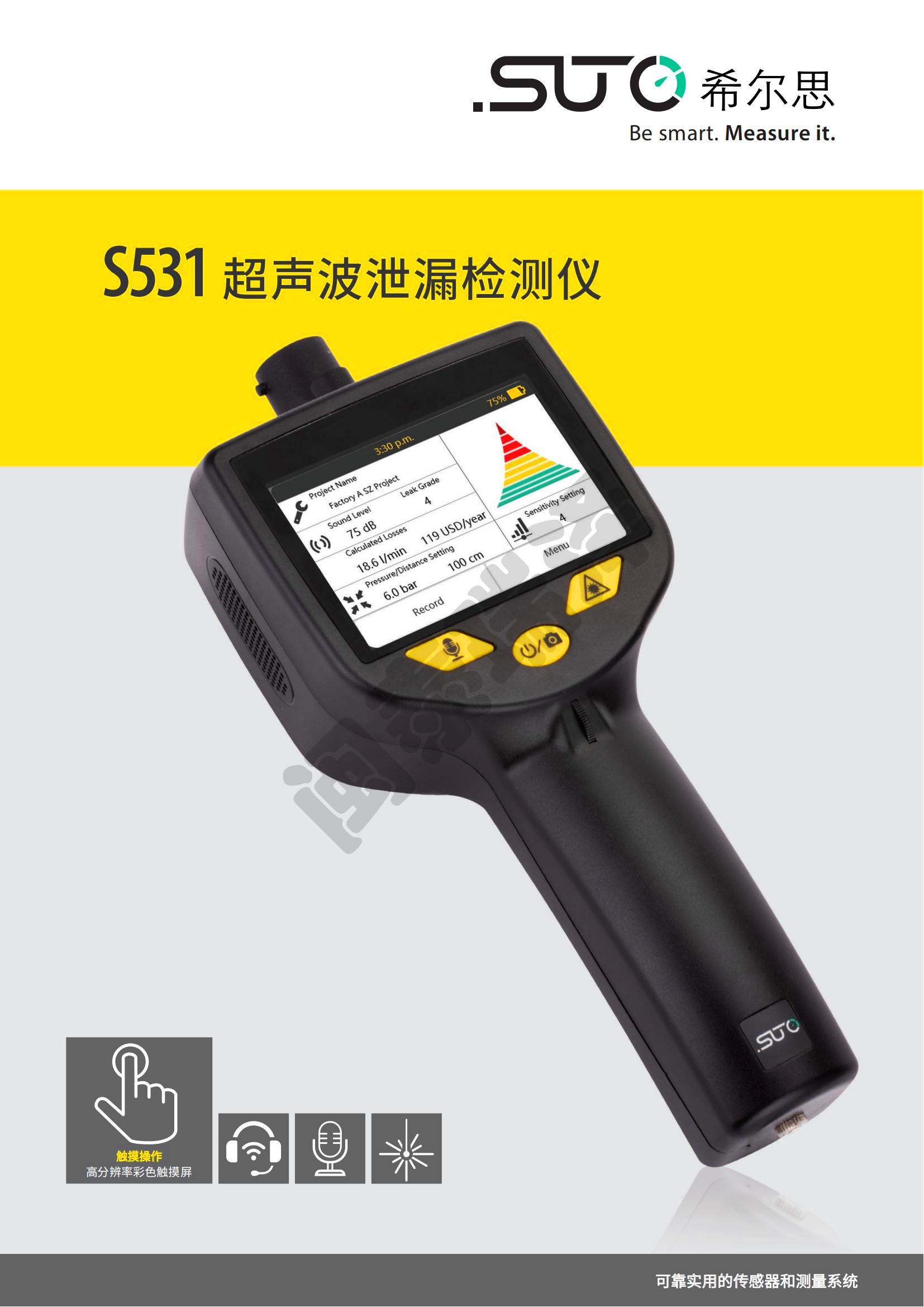

希爾思suto超聲波檢漏儀S531

       希爾思S531氣動測漏儀是一款用于壓縮空氣和氣體的超聲波檢漏儀，可幫助用戶快速發現并記錄系統中的泄漏情況。內置觸摸屏可幫助用戶輕松進行泄漏檢測。使用內置的攝像頭和麥克風，用戶可以為每個發現的泄漏拍照和錄制語音備忘錄，這使得泄漏的后續修復盡可能容易。

       希爾思S531氣動系統泄漏檢測儀旨在與SUTO 泄漏管理軟件（LMS）配合使用，使公司能夠正確管理其泄漏檢測和維修活動。

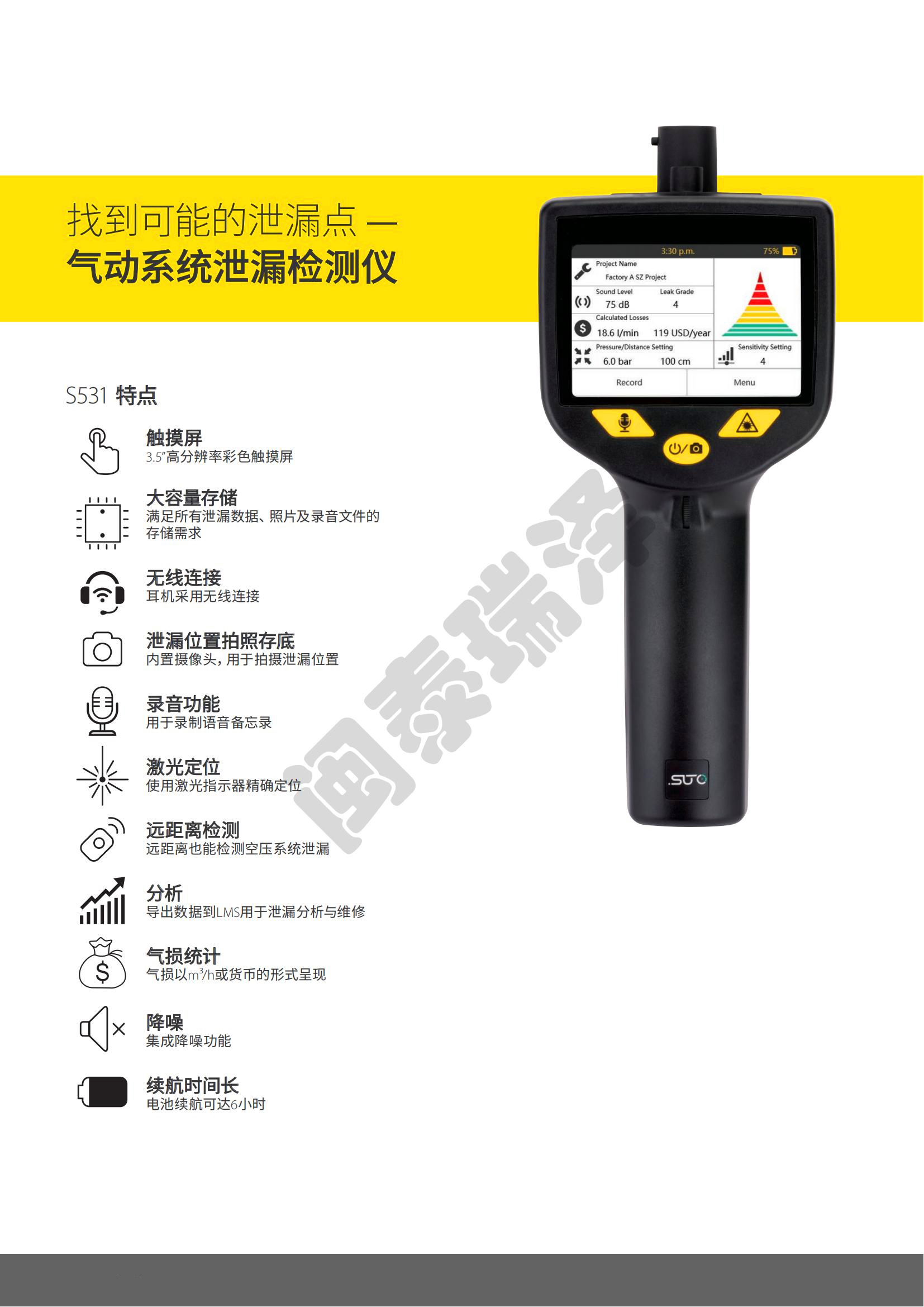

希爾思suto超聲波檢漏儀S531特性

    1.結合LMS泄漏管理系統，協助泄漏檢測

    2..超聲波泄漏檢測的理想工具

    3.效率更高

    4..簡單易用，功能強大

    5. 遠距離檢測壓縮空氣/氣體系統中的泄漏

    6. 3.5”高分辨率彩色觸摸屏，使泄漏檢測操作更為便捷

    7. 大容量存儲滿足所有泄漏數據、照片及錄音文件的存儲需求

    8. 無線耳機，方便收音

    9. 內置攝像頭，用于拍攝泄漏位置

   10. 錄音功能用于錄制語音備忘錄

   11. 配備激光指示器，用于準確定位泄漏點

   12. 記錄泄漏信息，便于統計與維修

   13. 氣損以 m3/h、l/min 或 cfm，以及現金形式呈現

   14. 電池續航可達 8 小時

希爾思suto超聲波檢漏儀S531常規參數

測量原理超聲波泄漏檢測

測量介質壓縮空氣、制冷劑和任何壓縮氣體

測量頻率35 – 45 kHz

插孔3.5 mm立體聲耳機插孔

工作溫度0 ... 40 °C

續航時間8小時

充電溫度10 ... 45 °C

充電時間大約3小時

外殼材質PC + ABS

接口與耳機間無線連接

用于充電與數據交換的USB接口

Wi-Fi

顯示屏3.5”彩色LCD

激光指示器 波長：640 ... 660 nm

輸出功率：0.4 ... 0.5 mW

攝像頭5百萬像素

耳機隔噪

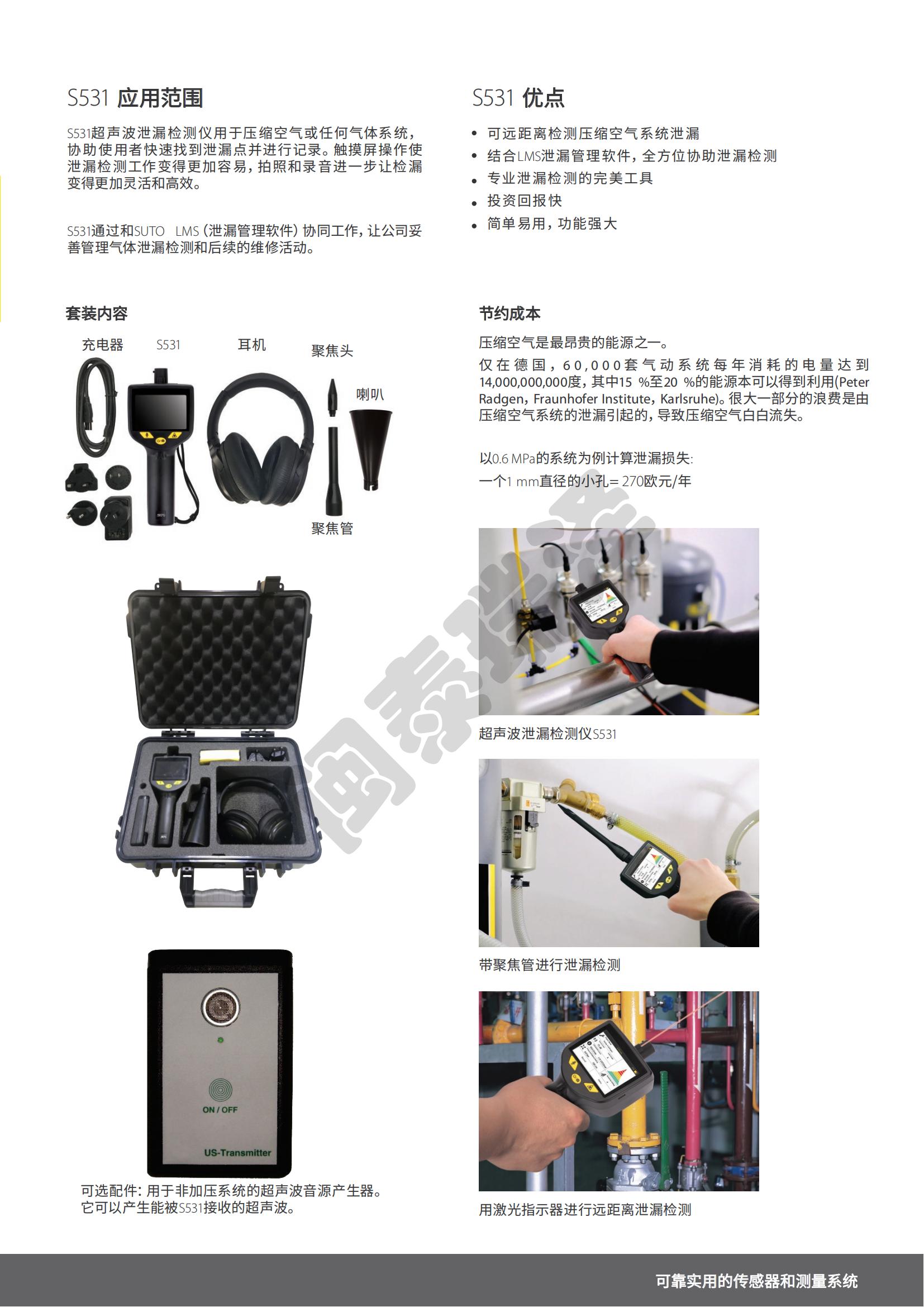

希爾思suto氣動系統泄漏檢測儀S531產品配置

訂貨號       描述

P601 0104S531泄漏檢測儀套裝、電池充電器、配件、手提箱

P560 0104S531泄漏檢測儀

A554 0119隔噪無線耳機

A530 0101聚焦管與聚焦頭，用于**定位

A554 0123喇叭，用于長距離定位

A554 0117充電插頭

A554 0118S531手提箱

A554 0122泄漏標識卡100張，用于標識泄漏點

不含在套裝中的配件

A554 0103       超聲波音源產生器

R200 0070       S531校準服務

       超音波檢測儀泄漏檢測系統不同于特定氣體感應器受限于它所設計來感應的特定氣體，而是以聲音來檢測。任何氣體通過泄漏孔都會產生渦流，會有超音波的波段的部份，使得超音波檢測儀泄漏檢測系統能夠感應任何種類的氣體泄漏。

       用超音波檢測儀泄漏檢測系統掃瞄，可從耳機聽到泄漏聲或看到數位信號的變動。越接近泄漏點，越明顯。若現場環境吵雜，可用橡皮管縮小接收區和遮蔽拮抗超音波。另外超音波檢測儀泄漏檢測系統的頻率調整能力也使得背景噪音干擾減少。可檢查氣壓系統，測試電信公司所用的壓力電纜等。桶槽、管路、及軟管都可借加壓而檢測。以及真空系統，渦流排氣，柴油引擎燃料吸入系統，真空艙，船舶艙間，水密門，材料處理系統，壓力容器及管道的內外氣液泄漏等。

       超聲波專注于工業領域泄漏檢測、氣密性檢測和預測性維護，產品和解決方案在鋼鐵及有色金屬、煙草及食品飲料、汽車制造、化工及石油天然氣、礦山水泥、玻璃制造、電力及清潔系統、軍工、造紙及印刷、鐵路運輸、水處理、基礎設施、地鐵風機和大型空調系統、港口自動化等諸多行業得到廣泛應用。

       超聲波泄漏檢測儀為超聲波檢出方式的泄漏檢測儀, 可對空氣、煤氣、蒸氣以及液體等的輸送管道以及各種設備的泄漏進行檢查。如果與附屬的超聲波發生器配合使用,還可對冰箱，密封容器，空調系統，輪胎，壓縮機以及各種輸液管道等的密封狀態進行檢查,是改善環境,節約能源的有力工具。

超聲波氣體泄漏的檢測原理 工作方式：

       如果一個容器內或管道內充滿氣體,當其內部壓強大于外部壓強時,由于內外壓差較大,一旦容器有漏孔,氣體就會從漏孔沖出。當漏孔尺寸較小且雷諾數較高時,沖出氣體就會形成湍流,湍流在漏孔附近會產生一定頻率的聲波,聲波振動的頻率與漏孔尺寸有關,漏孔較大時人耳可聽到漏氣聲,漏孔很小且聲波頻率大于20kHz時,人耳就聽不到了,但它們能在空氣中傳播,被稱作空載超聲波。超聲波是高頻短波信號,其強度隨著傳播距離的增加而迅速衰減。超聲波具有指向性。利用這個這個特征，即可判斷出正確的泄漏位置。 超聲波泄漏檢測儀器的主機（暨接收端）可工作于被動態與主動態；當對輸氣管道進行實時檢查時，可單獨使用它，利用它捕捉氣體泄漏時所產生的微小的超聲波信號，即可判斷出正確的泄漏位置。這種工作方式被稱為被動態。

       將超聲波泄漏檢測儀器的主機（暨接收端）與超聲波信號發生器配合使用時，可對被檢查物進行非實時檢查，即由超聲波信號發生器 發射一定頻率的超聲波信號，一旦發生泄漏，超聲波將由漏孔漏出，用超聲波泄漏檢測儀器的主機捕捉漏出的超聲波信號，即可判斷出正確的泄漏位置。這種工作方式被稱為主動態。與被動態工作方式相比，主動態工作方式不適合于實 時檢查，但是具有更高的可靠性

希爾思suto超聲波檢漏儀S531用途

*輪胎與管道的泄漏檢查

*加熱系統的泄漏檢查

*蒸氣的內部泄漏的檢查

*壓縮機的空氣泄漏的檢查

*冰箱、空調系統等的泄漏檢查。超聲波泄漏檢測儀器的主機檢測儀適合于真空泄漏與壓力泄漏的檢測。一旦冷媒發生泄漏，即會產生超聲波。使用超聲波泄漏檢測儀器的主機可準確地檢測出泄漏的位置

*發動機的密封的泄漏檢查

*電弧的検知。電弧會產生多種頻率的超聲波，在這種情況下，建議采用PVC超聲波收音管

*變壓器等的局部放電源的定位測量

*馬達及各種機械的軸承的檢查等

*開關裝置、變壓器、絕緣裝置、斷路器、繼電器、母線排等的電氣放電的檢測

       軸承檢查和潤滑失效的監測/機械故障診斷/凝氣閥檢查/壓力和真空檢漏/泄漏放大液應用/電氣局部或電弧放電檢測/熱交換器、鍋爐和冷凝器/超聲波發聲測試、消防電氣放電,軸承、齒輪、齒輪箱、引擎、電泵氣蝕、馬達、壓縮機、運轉設備和潤滑失效檢測，超聲波密封非破壞測試、貨箱、焊縫、艙門、墊片、電氣設備偵測、電氣局部放電（電暈）、高壓電弧、打火、電火花、漏電痕跡、絕緣老化、電力開關、變壓器、繼電器、斷路器、匯流排/板、絕緣裝置檢測,熱交換器、鍋爐及冷卻器、凝結器、排氣系統、供熱系統、耐壓測試、壓力/真空、容器、空氣、氧氣、氮氣、制冷劑泄漏,閥類/閥門、液壓閥座泄漏或阻塞偵測、蒸汽瓣、蒸汽除水閘、風管偵測,機械故障診斷、超聲波發聲測試、汽車/飛機/艦船座艙密封測試,輸電線路檢測、遠距離檢查,管線、管路泄漏檢測、一般機械故障檢測和排除.
