OHM-STAT RT-1000表面電阻測試儀

       OHM-STAT RT-1000表面電阻測試儀是依據EOS/ESD，CECC、ASTM和UL測試規程設計的，RT-1000表面電阻測試儀用于測量所有導電型、抗靜電型及靜電泄放型表面的阻抗或電阻。使用容易，高品質，高可靠度，該儀表還可測量影響電性能的相對濕度和溫度。測量阻抗溫度和濕度。濕度和溫度會影響阻抗，所以必須測量。表面電阻測試儀廣泛應用于電子、防護、維護、醫療、攝影、印刷等需要測量溫度、溼度及電阻係數之產業。

OHM-STAT RT-1000表面電阻測試儀技術參數

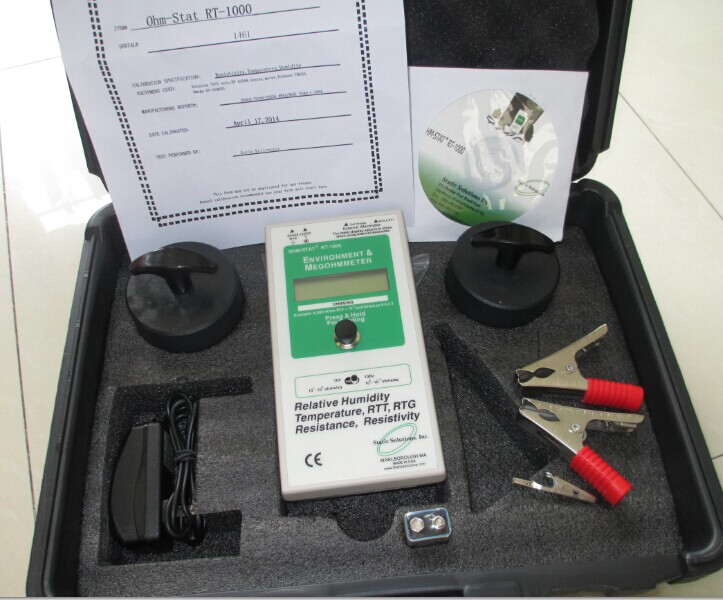

RT-1000表面電阻測試儀配置：儀器，兩個重錘，兩條重錘連接線，一條接地線，9V電池，萬用充電器一個，工具箱，說明書，校正證書

OHM-STAT RT-1000表面電阻測試儀特點：

并行，兩個5磅。，2.5“探測器?9V DC堿性電池休息探頭，服裝

AC適配器：120V或220V夾具，接地探頭

絕緣泡沫內襯的手提箱

螺旋線，接地硬件，和說明可選配件

5磅同心環探頭

NIST認證

可再充電的鎳鎘電池

OHM-STAT RT-1000說明書

1、平行探頭阻抗測量法：這是一種快速的測量平面均勻材料電阻值的方法。這種方法也適合于多層材料的測量，但是在阻抗值報告中必須注明測量時的溫度和濕度條件。

   A、將表放在待測量的物體表面。

   B、將開關調到所需的電壓位置(10伏或100伏)

   C、以大約5磅的壓力持續按下測量按鈕，此時LCD屏?xí)@示出測量的表面阻抗，溫度和相對濕度值，整個測量過程大約為十五秒種。

   備注：表面阻抗單位為歐姆；溫度單位為攝式；相對濕度單位為百分比；在每次測量中，按下測量按鈕后，RT-1000表將連續顯示修整測量值，松開按鈕后約四十五秒內，顯示的是zui后一個測量值。

2、同心環探頭（重錘）阻抗測量法（同心環探頭為選購件）

      將連線插頭插入表的兩個3.5毫米插孔，并將香蕉插頭與同心環探頭相聯。將探頭放在待測試物體表面后，按下按鈕約15秒鐘后，在液晶顯示屏上將顯示出正確的溫度和相對濕度，正確的表面阻抗值為液晶顯示屏上的讀數乘以10，單位換算為歐姆。

例如：晶屏上顯示為8.65，e8；實際阻抗值10的8次方偏向10的9次方。

10e3=1千歐姆

10e4=10千歐姆

10e5=100千歐姆

10e6=1兆歐姆

10e7=10兆歐姆

10e8=100兆歐姆

10e9=1000兆歐姆

10e10=10000兆歐姆

10e11=100000千歐姆

10e12=1000000兆歐姆

3.表面電阻測量（點對點）：

       這個測量方法是來測量獨立于接地的兩點之間的電阻，用這個測量方法得出的測量結果與被測物體的處理、兩個5磅探頭之間的距離等因素有關，因此，應選擇正確的測量規程，每次在同樣要求的測量條件下進行測試。

  A、將連線插頭插入表的兩個3.5毫米插孔，并將香蕉插頭與兩個5磅重探頭相聯。

  B、按照測量規程將兩個探頭放置在待測物體表面。

  C、選擇所需的電壓值(10伏或100伏)

  D、按下開關直到顯示出所選的電壓值(10伏或100伏)，繼續按著開關直至所測電阻（單位為歐姆），相對濕度和溫度顯示在液晶顯示屏上。

4.表面對地電阻測量：

    這個測量方法是用于測量物體表面一點與表面上另一接地點之間的表面電阻，測量方法符合EOS/ESD S4.1測量標準。

A、將兩條連線的一端分別插入表的兩個3.5毫米插孔，然后將其中一條接鱷魚夾，另外一條與一個5磅重盤形探頭相聯。

B、將鱷魚夾子接到所知的接地點上，按照測量要求將盤形探頭放在待測物體表面上。

C、按下測量按鈕直至電阻（單位為歐姆）、相對濕度、溫度值顯示在顯示屏上，測量結果符合EIA，EOS/ESD，ANSI，IEC-93,CECC,ASTM測量標準，對于高阻抗材料的測量時為保證測得高精度測量結果，需注意不要使兩引線交疊，不要用手接觸探頭，引線和被測物體。
