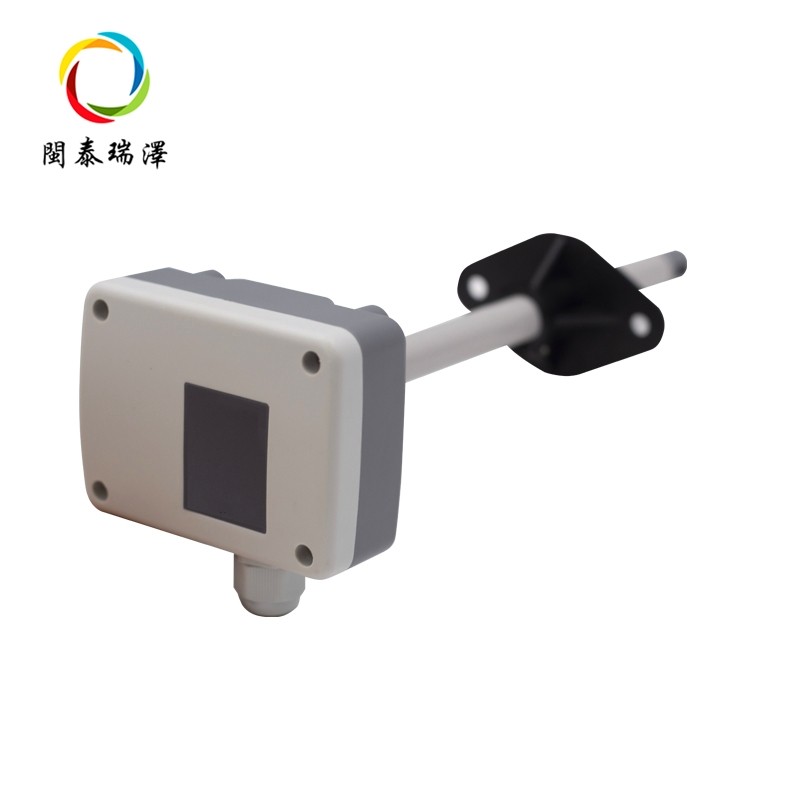

管道風速傳感器Ｗ410A2

       管道風速傳感器Ｗ410A2主要針對管道風速測量，具有良好的防侵蝕，抗腐蝕，防凝露等特點，同時配合內部順滑軸承系統一起使用，有效確保了信息采集的準確性。反應靈敏，能快速準確地測量微小風 速，穩精度高。管道式安裝方式，現場安裝方便，產品采用抗干擾電路設計，可經受住現場變頻 器等各種強電磁干擾.Ｗ410A2是一款智能儀器儀表，使用方便、性能好、可靠性高。可廣泛用于測量管道風速、油煙管道等惡劣環境。

管道風速傳感器Ｗ410A2工作原理

       測量風道中氣體的壓力應在氣流比較平穩的管段進行。測試中需測定氣體的靜壓、動壓和全壓。測氣體全壓的孔口應迎著風道中氣流的方向，測靜壓的孔口應垂直于氣流的方向。用U形壓力計測全壓和靜壓時，另一端應與大氣相通(用傾斜微壓計在正壓管段測壓時，管的一端應與大氣相通，在負壓管段測壓時，容器開口端應與大氣相通)。因此壓力計上讀出的壓力，實際上是風道內氣體壓力與大氣壓力之間的壓差(即氣體相對壓力)。大氣壓力一般用大氣壓力表測定。由于全壓等于動壓與靜壓的代數和，可只測其中兩個值，另一值通過計算求得。

管道風速傳感器Ｗ410A2功能特點

◆外觀結構設計合理、美觀大方，體積小，便于攜帶，安裝簡便。

◆測量精度高，量程范圍寬，穩定性好。

◆有較強的防腐蝕性和耐候性。

◆動態特性好，抗外界干擾能力強，測量精度高。

◆功耗低，電路壽命長，能長期穩定工作；

◆電源適應范圍寬，數據信息線性度好，信號傳輸距離長。

管道風速傳感器Ｗ410A2技術參數

電源 24VDC/AC（15-36V寬電壓）12VDC/AC（定制型）

材料ABS鋁合金/不銹鋼（可定制）

精度 FS0.02%

顯示 液晶顯示

環境 溫度適用-40-+80℃ 濕度95%

分辨率0·01

防護等級IP65

量程0-1M/S 0-2M/S 0-10M/S 0-15M/S 0-20M/S/0-30M/S 0-40M/S/0-50M/S /0-60M/S 可定制

輸出 0-5V 0-10V 4-20MA RG485 O-20MA開關量

桿尺寸 桿徑12MM桿長220MM可定制

管道風速傳感器Ｗ410A2用于樓宇自動化和通風應用中的精que可靠風速測量。

安裝方式

采用法蘭安裝，螺紋法蘭連接使風向傳感器下部管件牢牢固定在法蘭盤上，先在通風管道上打一個直徑 20mm 的孔，將風管插入到孔中，調整設備的方向使設備的箭頭方向與風速的方向一致，可以通過調節法蘭盤的位置控制設備的高低。使整套儀器保持在**水平度，保證風向數據的準確性，法蘭連接使用方便，能夠承受較大的壓力。
