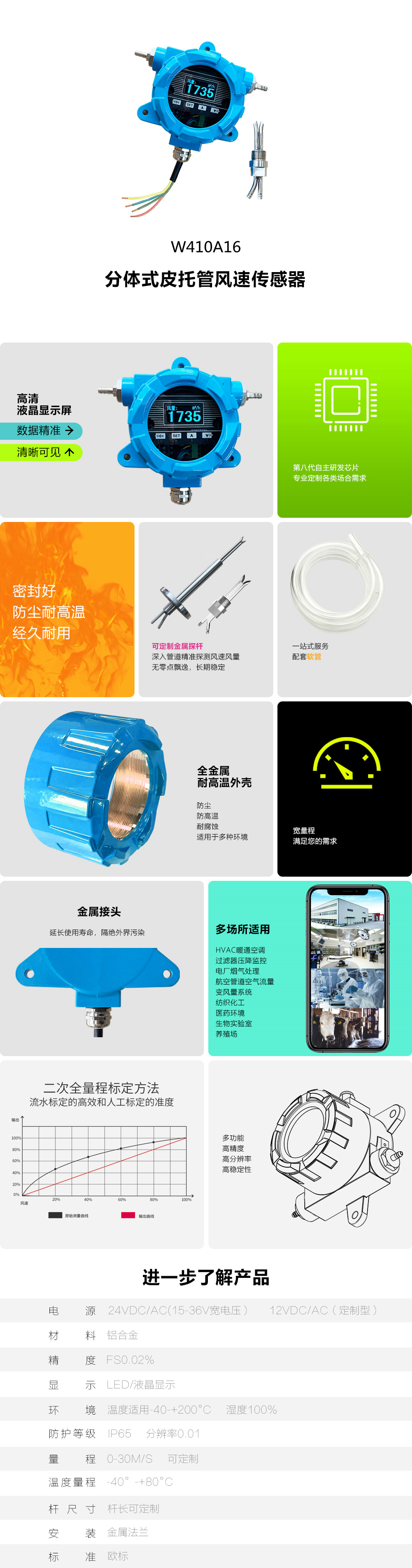

分體式皮托管風速傳感器W410A16

       耐高溫型分體式皮托管風速傳感器W410A16配上標準 S 型皮托管可以實現對高溫煙氣的流量和流速的測量，廣泛應用于鍋爐、除塵設備、安裝車間、煙囪等環境。

分體式皮托管風速傳感器W410A16特點

       1 不銹鋼皮托管耐溫（450℃）， 標配變送器主機：4 位 LCD 顯示，零位現場可調，滿度現場可調。

2 穩定性好，滿度、零位長期穩定性可達 1%FS/年。主機在補償溫度 0～70℃范圍內，溫度飄移低于 1%FS，在整個允許工作溫度范圍內低于 1%FS。

3 具有反向保護、限流保護電路，在安裝時正負極接反不會損壞變送器，異常時變送器會自動限流在 35mA 以內。

4 固態結構，無可動部件，高可靠性，使用壽命長。

5 從風壓到蒸汽都可以進行高精度的測量，不受被測介質質量大小的影響。

6 安裝方便、結構簡單、經濟耐用。

分體式皮托管風速傳感器W410A16參數規格

測量范圍：0~10M/S， 0~20M/S, 0~30M/S，0~40M/S，0~70m M/S

MAX過載：標準量程的 5 倍

輸出形式：風速，風量

精度等級：3%F·S，顯示分辨率

顯示分辨率：0.01

電源電壓：24VDC

負載電阻：≤500Ω

長期穩定性：±1% F·S/年

環境相對濕度：0～95%

補償溫度：0～70℃

工作溫度：(分體型可到-40～400℃)

防護等級：IP54

分體式皮托管風速傳感器W410A16應用領域

HVAC暖通空調

過濾器壓降監控

電廠煙氣處理

航空管道空氣流量

變風量系統

紡織化工

醫藥環境

生物實驗室

養殖場

備注：

◎皮托管測量介質：與 304 不銹鋼相兼容的氣體或液體。

◎皮托管主要用途：測量管道內的全壓、靜壓、動壓(即壓差)、還可計算流速及流量。

◎皮托管儀表連接：與變送器主機相連，轉換成風速。

◎皮托管使用溫度：≤600℃

◎執 行 標 準：國標 JJG518-98

◎皮托管使用濕度：≤HR45%

◎測量流速范圍：空氣流速≤60m/s；水流速≤25m/s

◎皮托管標準系數：L 型皮托管在 0.99～1.01 之間；S 型皮托管在 0.81～0.86 之間。

☆☆皮托管結構：L 型標準皮托管是兩根不同內徑管子同心套接而成,內管通直端尾接頭是全壓管,外管通側接頭是靜壓管.S 型皮托管用二支同徑管焊接而成,面對氣流為全壓端,背對氣流為靜壓端,并在接頭處標有系數號及靜壓接頭標記號,使用時不能接錯.側面指向桿與測頭方向一致,使用時可確定方向,保證測頭對準來流方向。
