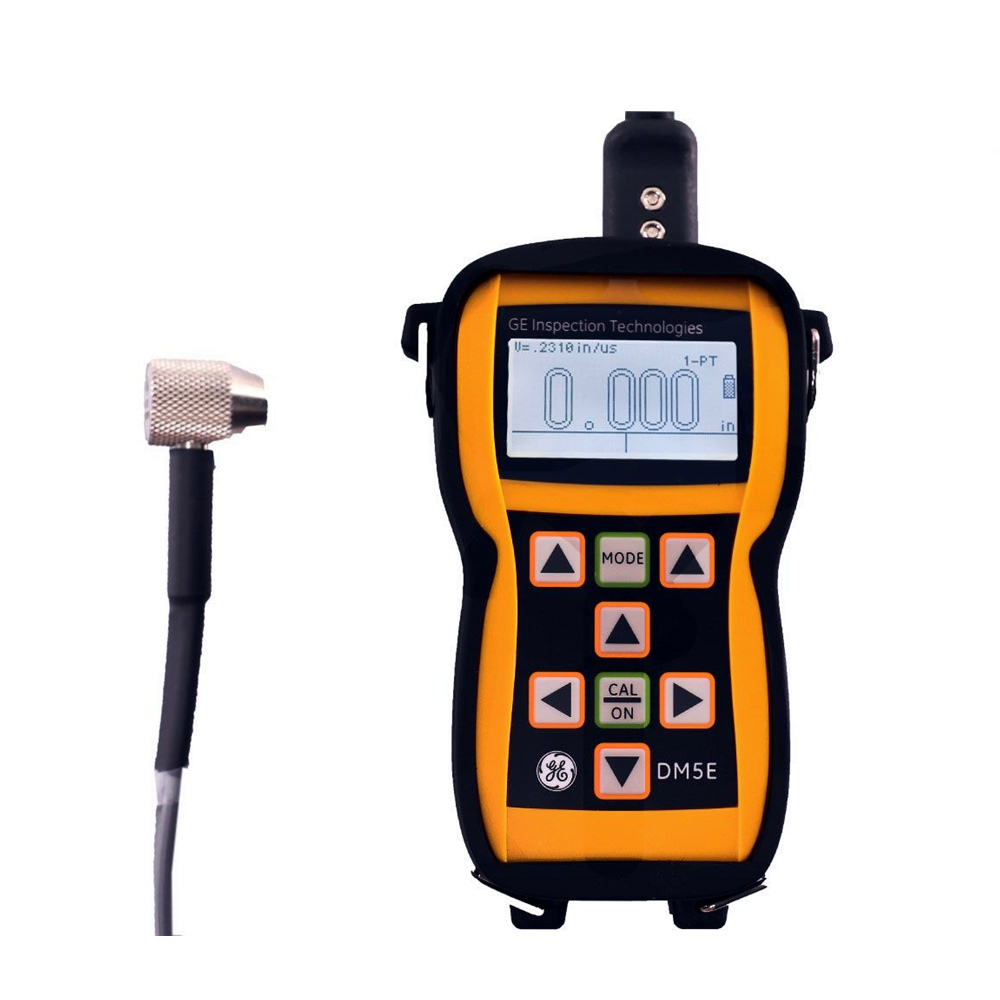

美國GE超聲波測厚儀DM5E

美國GE超聲波測厚儀DM5E應用領域：

DM5E系列超聲波測厚儀因其在測量穩定性和可重復性方面的良好表現以及適合野外操作的各項優秀設計，得到了石化、電力等行業的廣泛認可。DM5E非常適合在惡劣的工作環境下運行，用于測量管道、壓力容器及儲罐的剩余壁厚，因此又被稱為壁厚測量儀或腐蝕測厚儀。

美國GE超聲波測厚儀DM5E特點：

透過涂層測量模式:

很多情況下，要進行厚度測量的部件都帶有某種保護層，比如防銹漆。使用傳統方法進行測量時，這些涂層會大大增加了厚壁測量的誤差，而除去涂層以及以后再加上涂層需要花費相當多的成本和時間。DM5E具有透過涂層測量金屬厚度功能，不用除去涂層即可直接讀取金屬管壁的厚度，大大節省了用戶的時間和成本。

美國GE超聲波測厚儀DM5E適合野外作業：

低功耗，使用2節AA電池可持續工作60小時；重量輕，含電池僅233克；可單手操作的友好界面；帶防水性和防塵膜的鍵盤和帶背光液晶顯示。

多種顯示模式：

.正常：厚度值以大號數字顯示在顯示屏中央。

.最小掃描：最小厚度掃描允許用戶在壁面運行探頭。評估期結束后，將顯示所測量的最小材料厚度。

.最*大掃描：除了所顯示的是測量的**厚度之外，**厚度掃描與最小厚度掃描是完全一樣的。

.DIFF/RR%:使用用戶指定的標稱厚度來比較測量厚度。2個值之間的空間差別以差異百分比顯示。

.B-掃描：以圖示法顯示最小厚度值的B-掃描。該圖是根據每秒1點的測量和記錄繪制的。

.數據存儲功能：可容納50,000個讀數。可以通過USB端口將數據傳輸到電腦。

5種標準探頭的主要參數：

注1：高溫探頭的量程是在工作溫度204℃時測量碳鋼的標稱值，其他探頭的量程是在工作溫度20℃時測量碳鋼的標稱值。

注2：工作溫度會影響探頭的量程范圍。

注3：型號后面有"EN"字樣,說明這種探頭有EN證*書。

注4：C120是常規塑料護套的高溫電纜線，C123是鎧裝護套的高溫電纜線。

       關于DM5E標準套裝：DM5E標準套裝由任意一款主機加任意一款標準探頭和對應的探頭線組成，不同的組合有不同的價格，按標準套裝購買會比單獨購買主機或探頭得到更多優惠，蒂穆博爾公司在GE標準套裝基礎上附贈了一個有皮帶扣的主機保護套，便于客戶攜帶和保護主機。

美國GE超聲波測厚儀DM5E技術參數

.工作原理：超聲波脈沖回波法

.測量模式：取決于探頭和材料，在始脈沖和一次底波的測量模式下，0.60毫米到508毫米（0.025英寸到20.00英寸）；在雙層測量模式下，2.00毫米到127.0毫米

.分辨率0.01毫米默認 - 可選0.01，0.1毫米（0.001英寸默認 - 可選擇0.001，0.01英寸）

.材料聲速范圍:0.508到18.699毫米/毫秒（0.0200到0.7362英寸/毫秒）

.材料速度:分辨率1米/秒（0.0001英寸/毫秒）

.單位:英寸或毫米

.校準:單點校準、用試塊校準和不用試塊校準、兩點校準

.脈沖發生器:激勵脈沖： 尖脈沖發生器   電壓：120伏加載到50歐姆負載，使用20兆赫示波器

.接收器;帶寬500千赫到12兆赫@ -3dB，增益自動增益控制

.液晶屏：高分辨率圖形液晶顯示屏，64×128像素，53.0毫米×27.0毫米，背光和對比度可調

.更新速率：4赫茲或8赫茲，用戶可選擇，24赫茲掃描模式捕捉率

.厚度顯示：5位數字，標準查看模式或B-掃描查看模式

.耦合：顯示實心和空心讀數指示耦合或非耦合狀態

.報警設置：最小和最*大的報警范圍為0.25毫米到508毫米（0.010英寸20.00英寸）當報警器啟.用和違規時，實心和空心讀數交替

.電池2 節“AA”電池，約60小時。

.儀器關閉可選擇“ALWAYS ON”（始終開啟）或在 5、10、15、30 分鐘無操作后“AUTO OFF”（自動關閉）

.語言可選擇英語、德語、法語、西班牙語、意大利語、俄語、日語和中文

.探頭接口雙Lemo 00，

.I/O迷你USB連接個人電腦（僅DL型）

.溫度工作溫度 -10°C 到 +50°C 存儲溫度 -20°C 到 +60°C

.重量223克（0.597磅）含電池

.體積138毫米×32毫米×75毫米

.沖擊IEC68-2-27 Ea，根據Mil Std 810C 方法 516.2 程序I，每軸6次15克11毫秒脈沖半正弦波

.防護等級IEC529/IP54,防塵/防滴水，依據IEC 529對IP54分類的規定
