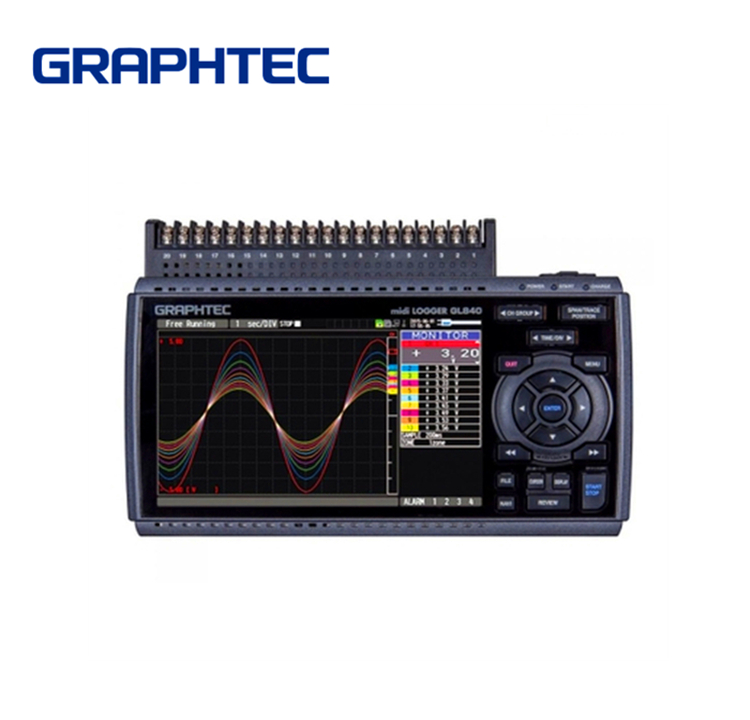

圖技gl840多通道溫度記錄儀

【停產聲明】

GL840-M、GL840-WV、B-564、B-564SL、B569已停產，如您有任何問題，請聯系我們。

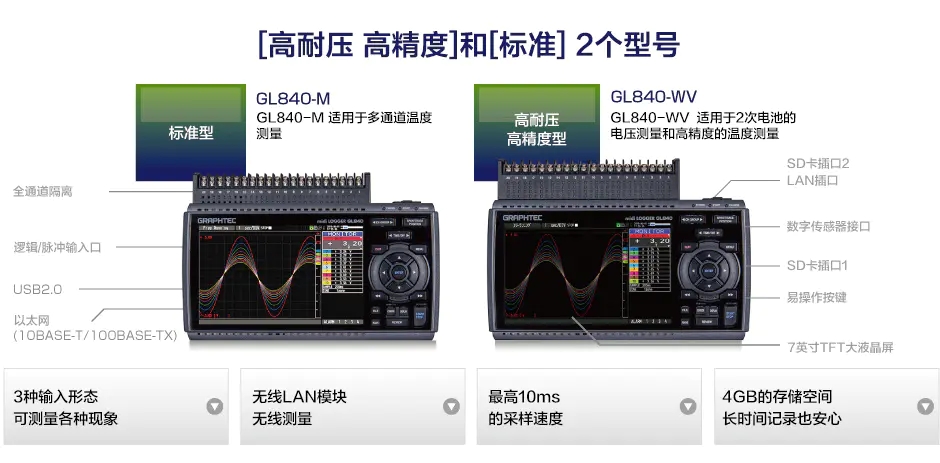

       日本GRAPHTEC圖技gl840多通道溫度記錄儀分為兩個型號分別是GL840-M和GL840-WV。兩個型號的主要區別是輸入電壓和測試精度不一樣。全新GL840記錄儀測試電壓范圍更大，存儲采用外接SD卡存儲，可支持32G。支持無線通訊，可以直接和GL100進行無線通訊。

圖技gl840多通道溫度記錄儀特點

-無線LAN模塊實現無線測量

連接上路由器后、本地、互聯網都可以簡單實現無線測量。也可進行遠程監控。

-支持10ms間隔采樣

減少使用通道數、可以提高采樣速度至10ms。

-便利的功能

警報輸出功能和導航功能、適用3種電源、互聯網功能等、GL840帶有各種便利的功能可供使用。

-支持3種輸入形態

配備了[模擬信號輸入(全通道隔離多功能)][邏輯/脈沖輸入][數字式傳感器輸入口]的3種輸入口、可測量各種各樣的現象。

-GL100活用作子機

使用無線LAN模塊、*多5臺PetitLOGGER GL100、可以作為子機連接。

-4GB存儲器可安心進行長時間的測量

標配4GB的閃存。數據以GBD 格式或、CSV格式保存。

-3種輸入形態 可測量各種各樣的現象

輸入1 : *大擴展至200ch 模擬信號輸入口(通道間絕緣多功能輸入)

為輸入模擬信號、準備了標準輸入端子臺 (B-564)和高耐壓高精度端子臺 (B-565)、供不同測量用途選擇使用。兩端子臺采用了全通道隔離輸入方式、可測量各種各樣的現象。標準通道數為20ch、可擴展至200ch、使用接續線纜·擴展基座·端子臺可延長本體-端子間距至20m。

GL840用擴展端子臺連接線纜（50cm、2m 2種）可以把本體-端子臺、端子－端子間分開。

※noise影響時、請減速采樣速度。

- 10ms的采樣速度

減少通道數可以*高10ms的速度記錄數據

警報輸出功能

異常信號發生時、可以輸出報警信號。每個通道可以進行條件設定各。標配了4個輸出口。

USB驅動模式

用USB線連接GL840和PC、以USB驅動模式啟動的話、GL840被PC識別為一個驅動、GL840內的數據文件可以拖移至PC內。

導航功能

對初次使用者介紹記錄設定和觸發設定、簡單的無線LAN連接。

7英寸TFT液晶畫面顯示

液晶屏變大、改善了可視性與操作性。

適用3種電源

GL840的電源支持AC電源、DC驅動、電池驅動。

豐富的連網功能

利用網絡可以有各種連接方法來傳遞數據。WEB瀏覽器功能 / FTP服務器功能。FTP用戶端功能 / NTP用戶端功能。

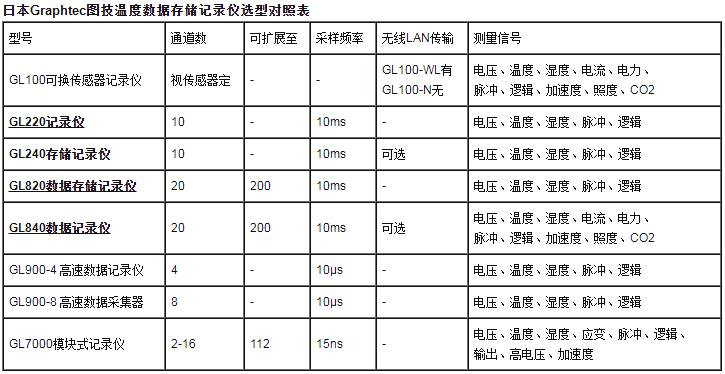

圖技gl840多通道溫度記錄儀主機參數規格

1）需要GL輸入/輸出電纜（B-513）。

       日本圖技GRAPHTEC溫度記錄儀GL240標準配置：10通道,2GB存儲,電壓20mV～50V,支持熱電偶溫度測量-200 ～2000度,濕度0～100%RH，USB,LAN接口。附帶：軟件光盤，電源適配器，英文說明書。

       日本GRAPHTEC溫度記錄儀GL840標準配置：20通道,4GB存儲,電壓20mV～50V,支持熱電偶鉑電阻溫度測量-200 ～2000度,濕度0～100%RH，USB,LAN接口。附帶：軟件光盤，電源適配器，英文說明書。

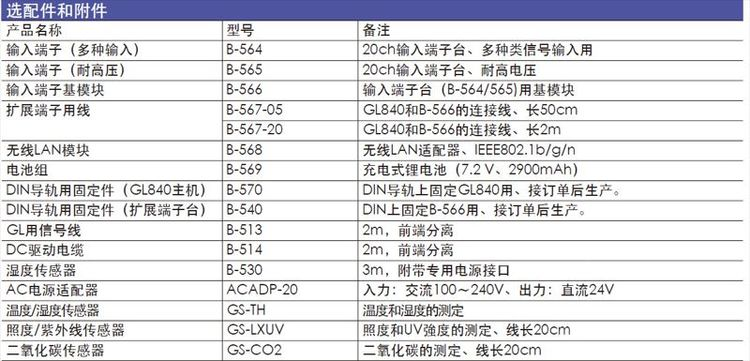

圖技gl840多通道溫度記錄儀選購備件

圖技gl840數據記錄儀應用領域：

汽車、鐵路、航空、、飛行實驗、鋼鐵等生產中的探傷測定、醫療制藥中的生體測定等波形記錄，電子、食品、農業、重電、物流業界。汽車行業測試 、家電廠家測試（含PC） 、油田測試（含海洋鉆井） 、各類野外測試、滅菌室、潔凈室的溫濕度測試 、冷藏運輸記錄 、跌落試驗 振動試驗撞擊試驗環境試驗等 。多功能輸入測量包括：電壓，溫度，濕度，脈沖，頻率，邏輯。

圖技gl840數據記錄儀操作步驟

一、儀器面板和接口介紹

二、操作使用

1、將熱電偶測溫線，或者測量電壓的導線，或者濕度探頭傳感器接到數據記錄儀接線端上。

2、將適配器電源插到儀器DC LINE口。

3、打開儀器電源開關。

三、    儀器測量設置

1、按儀器面板上按鍵MENU，用方向鍵選中AMP，然后選中TEMP溫度測量，或者DC直流電壓測量，或者RH濕度測量。【在OTHR主菜單選項里可以選擇中文操作界面】

2、選好相關的熱電偶類型，比如J型，K型，T型【這里以測量溫度為例】

3、用方向鍵選到DATA菜單選項，對采樣時間間隔進行選定。

4、    設置好后退出即可記錄到數據和波形，如圖所示。

5、按儀器面板上的MENU鍵，用方向鍵選擇到DATA，設置存儲位置到儀器內部Internal memory，或外部U盤。并可修改文件名。

6、按儀器面板右下角的START/STOP鍵，可以進行開始/停止記錄。
