上泰pc-350 PH計

上泰pc-350 PH計廣泛應用于廢水處理、純凈水、循環水、鍋爐水等系統以及電子、電鍍、印染、化學、食品、制藥等制程領域。

上泰pc-350 PH計特點

■144X144標準設計酸堿度/氧化還原變送器

■ 一體成型外箱、透明前蓋設計，具防水、防酸氣等功能

■ 大型液晶顯示幕，pH/ORP、Temp.手動按鍵切換顯示

■ LED燈號指示Hi、Lo動作狀態

■ 具手動校正；手動/自動選擇溫度補償等功能

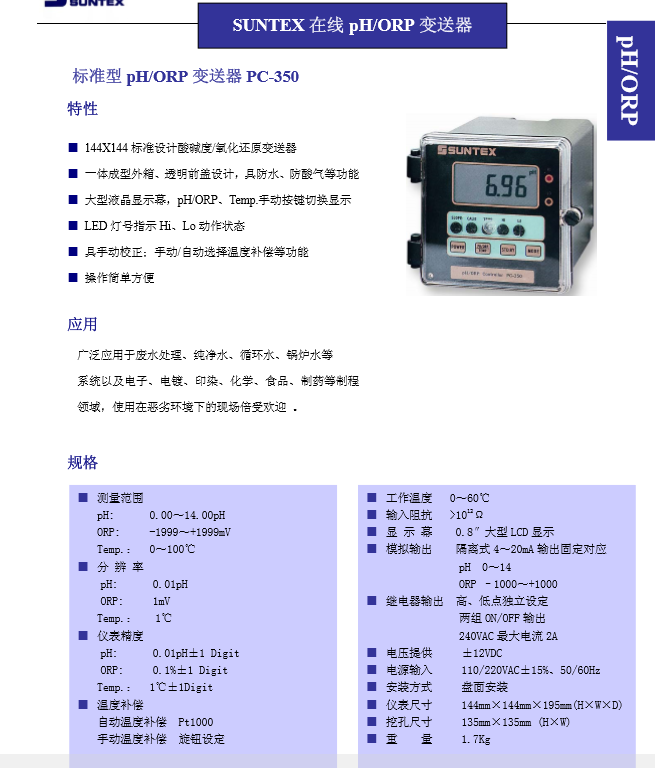

上泰pc-350 PH計參數規格

■ 測量范圍：pH: 0.00～14.00pH；ORP: -1999～+1999mV；Temp.： 0～100℃

■ 分 辨 率：pH: 0.01pH；ORP: 1mV；Temp.： 1℃

■ 儀表精度：pH: 0.01pH±1 Digit ；ORP: 0.1%±1 Digit ；Temp.： 1℃±1Digit

■ 溫度補償：

自動溫度補償 Pt1000 ，手動溫度補償 旋鈕設定

■ 工作溫度：0～60℃

■ 輸入阻抗：>1012Ω

■ 顯 示 幕：0.8″大型 LCD 顯示

■ 模擬輸出：隔離式 4～20mA 輸出固定對應 ，pH：0～14 ，ORP：–1000～+1000

■ 繼電器輸出：高、低點獨立設定 ，兩組 ON/OFF 輸出 ，240VAC 大電流 2A

■ 電壓提供：±12VDC

■ 電源輸入：110/220VAC±15%、50/60Hz

■ 安裝方式：盤面安裝

■ 儀表尺寸：144mm×144mm×195mm(H×W×D)

■ 挖孔尺寸：135mm×135mm (H×W)

■ 重 量：1.7Kg

SUNTEX上泰PC-350 PH計的安裝及維護

主機接線圖

電極信號線共兩根，中心線接GLASS，網線接REF。

主機的功能設定

主機在日常使用時應保證電源、溫度探測棒、PH電極與主機的聯接無誤。

建議每個星期做一次校正。校正方法如下：

1.     將電極從安裝位置取出并用純水作清洗，如有結垢現象，使用5%的鹽酸浸泡30分鐘，然后觀察是否清洗干凈，如未，再次做鹽酸清洗，直到清洗干凈。后用純水沖洗干凈并擦干。

2.     按下TEMP鍵待出現溫度時調整TEMP鈕，將溫度調整至實際的標準液溫度。

3.     將探頭放入PH=7.00標準溶液中，按下STDBY鍵，在屏幕上出現該字樣時調整CALIB鈕，將數據調整至7.00

4.     取出電極用純水清洗干凈后擦干放入PH=4.01的標準液中調整SLOPE鈕，將數據調整至4.01。

5.     取出電機裝入原安裝位置

6.     按下MODE鍵，待出現HI時調整HI旋鈕，調整至使用者所需的高點值。

7.     再次按下MODE鍵，待出現LI時調整LO旋鈕，調整至使用者所需的低點值。再次按下MODE鍵使得LI字樣消失。

8.     按下STDBY鍵，使得該字樣消失，并按下TEMP鍵調整TEMP鈕使溫度顯示為測量水樣的實際溫度。再次按下TEMP鍵恢復到測量畫面（測量畫面為只顯示數據及單位PH）。

主機的維護保養

主機安放的位置應選擇干燥、通風、常溫的空間。

電極的安裝

電極如果使用管路式安裝應安裝于旁路上，并在兩端加裝閥門，此便于維護的方便及控制水流速度（1～2米/秒）。水流速度過快，有可能導致讀數不穩定或者讀書偏差。另需保證電極豎直安裝于管路中。

電極的維護保養

電極在不使用的時候應保存在飽和KCL溶液中。在對電極作清洗的時候應該選用軟性的紙或者無紡布，切忌使用硬性的物品摩擦或刮電極。在測量純度較高的水質PH值時，可以在待測水樣中滴入1-2滴3MKCL溶液，可以得到穩定準確的PH測量值。

簡易檢測電極方法

將主機后MTC兩端點上短路片拆下接到ORP兩個端點上，此時顯示的單位為MV。將電極放入PH=7.00的標準液中，正常顯示的數據為0±30MV。將電極放入PH=4.01的標準液中，正常顯示的數據為177±30MV。否則電極老化需要更換。
