華瑞qrae3復合式氣體檢測儀PGM-2500

產品簡介:

       美國RAE華瑞qrae3復合式氣體檢測儀PGM-2500是一款具有無線數據傳輸功能的便攜式四合一氣體檢測儀器。它分泵吸式和擴散式兩種類型?？沙掷m(xù)檢測氧氣 (O2), 可燃?xì)夂投練獍蚧瘹?(H2S), 一氧化碳 (CO), 二氧化硫 (SO2) 和氰化氫 (HCN)，為在危險環境中的工作人員提供安全保證。

       RAE華瑞qrae3復合式氣體檢測儀PGM-2500的無線數據傳輸功能可以將儀器讀數、報警狀態（包括跌倒報警）等信息實時傳送至ProRAE Guardian Safety System安全監控系統和 EchoView Host Mini-Controller無線手持監控器，從而遠程監控現場狀態。

二、華瑞qrae3復合式氣體檢測儀PGM-2500應用領域 :

石油石化 消防 燃?xì)?冶金 應急救援 市政 焦化 航空工業 港口 密閉空間檢測 化學工業.

三、華瑞qrae3復合式氣體檢測儀PGM-2500主要特點:

1、實時無線傳輸氣體檢測讀數及報警狀態

2、準確無誤的5種本地及遠程報警，包括人員跌倒報警

3、人性化設計，兩鍵操作

4、高強度防沖撞保護設計，不銹鋼外殼外加橡膠保護套

5、IP-65/67 防護等級

6、大屏幕液晶，可 180°翻轉顯示

7、維護方便，可輕松更換傳感器

8、AutoRAE 2，可實現自動標定

四、華瑞qrae3復合式氣體檢測儀PGM-2500技術參數:

五、華瑞qrae3復合式氣體檢測儀PGM-2500傳感器參數:

六、華瑞qrae3復合式氣體檢測儀PGM-2500標準配置:

1、主機和傳感器

2、鋰電池

3、充電器

4、旅行充電器底座及數據線

5、橡膠保護套

6、標定適配器（擴散式）

7、使用說明書

8、資料及軟件光盤

相關信息

華瑞QRAE3

華瑞qrae3使用說明

華瑞qrae3使用教程

華瑞qrae3四和一測爆儀

華瑞四合一氣體檢測儀說明書

華瑞四合一氣體檢測儀

華瑞四合一氣體檢測儀型號

華瑞四合一檢測儀

華瑞四合一測爆

qrae3復合式氣體檢測儀操作說明

2. 總述

       RAE PGM-2500系列是一款可同時檢測可燃?xì)怏w以及有毒氣體的個人用氣體檢測儀，PGM-2500是一款具有人員跌倒報警功能的對人員安全保護到另一個層次的檢測儀器。PGM-2500檢測儀有泵吸和擴散式兩個版本，不同傳感器的選擇，使得檢測器可適應不同的應用領域。PGM-2500系列的無線功能可讓安全負責人員在任何地方都能實時獲取儀表數據和報警狀態。

2.1.主要功能

ˉ可同時對多種危險因素，如氧氣、有毒氣體、可燃?xì)怏w進行連續檢測

ˉ任何地方都可以通過無線傳輸功能獲取現場儀器的實時數據和報警狀態信息

ˉ以五種方式準確無誤的發出本地及遠程無線報警通知，包括人員跌倒報警

ˉ大圖形顯示屏，簡易圖標和友好用戶使用界面

ˉ傳感器和泵維護簡單

PGM-2500操作說明3. 用戶界面

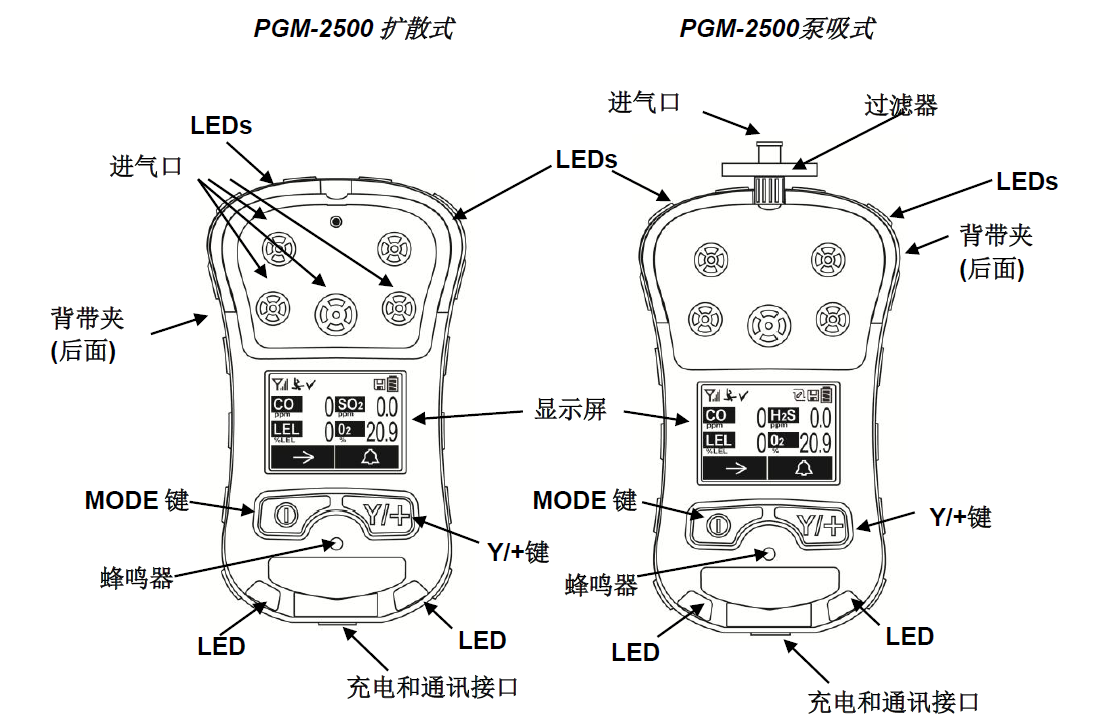

美國華瑞PGM-2500氣體檢測儀用戶界面由顯示屏、LED 指示燈、報警蜂鳴器和兩個按鍵組成。

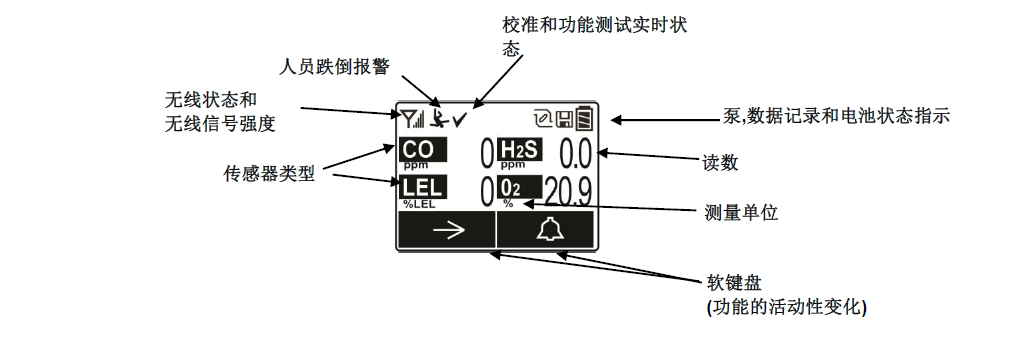

3.1.顯示界面概述 液晶顯示屏提供傳感器類型、示數、電池狀態和其他功能信息。

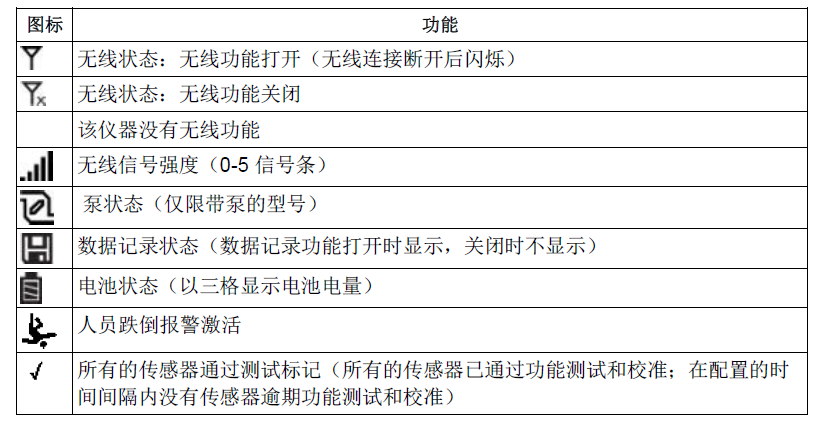

3.1.1 狀態指示圖標

顯示屏上部的指示圖標，表明某些功能是否正在運行或顯示對應的相關信息

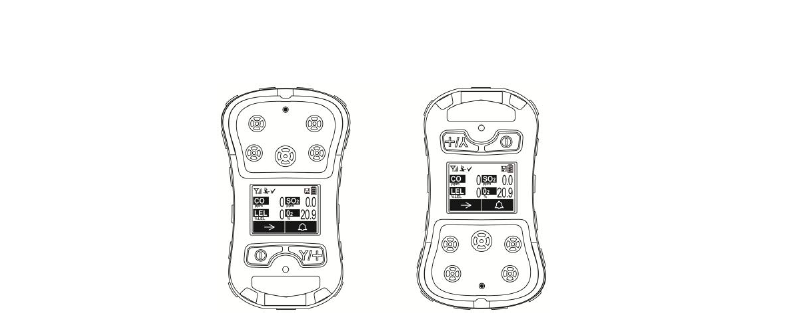

3.1.2.LCD 顯示圖像旋轉

當儀器的狀態出現顛倒PGM-2500的垂直/水平狀態傳感器可以自動地把顯示內容旋轉

180°，以方便讀取。

3.1.3.按鍵和對應的界面

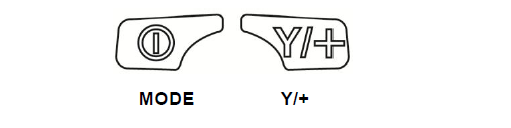

   PGM-2500有兩個按鍵:

除了標注的功能，標有[Y/+]和[MODE]的按鍵還可作為控制不同參數和選擇儀器中不同 菜單的“軟鍵”。在菜單目錄中，每個鍵控制不同的參數，或做出不同的選擇。

顯示屏底部的兩個方格“映射到”按鍵。方格顯示隨菜單變化而變化，但任何時候，左 邊的方格始終對應[MODE]鍵，右邊的方格始終對應[Y/+]鍵。以下示例顯示了按鍵與功 能之間的關系：

除了上面描述的功能，任何一個按鍵都可手動啟動背光，當背光關閉時按一個鍵即可開啟。

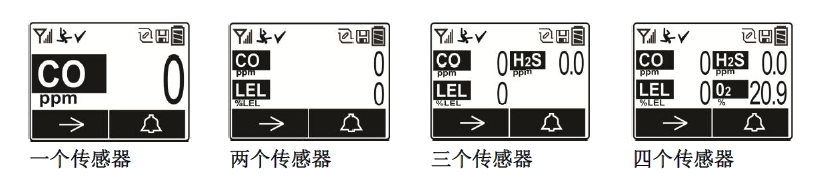

3.2.不同數量傳感器在屏幕上的顯示

PGM-2500系列儀器可安裝 4個傳感器。為了**限度地方便讀取信息，增加顯示的信息量，

顯示屏?xí)鶕?jù)PGM-2500傳感器的數量和類型自動配置。

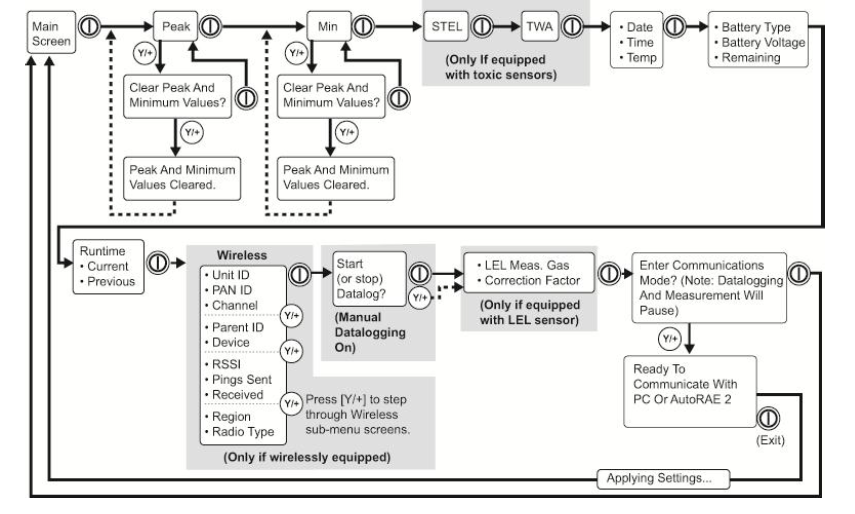

3.3.菜單

按下[MODE] 和 [Y/+] 鍵即可方便地實現菜單間的轉換。

PGM-2500操作說明4.無線控制和子菜單

當你進入無線主菜單時，如前面的圖所示有四個屏顯示無線通信，以及包含無線設置和 狀態信息。

注釋:   只有PGM-2500配備無線模塊前提下，上述功能才會顯示。

PGM-2500操作說明5.電池

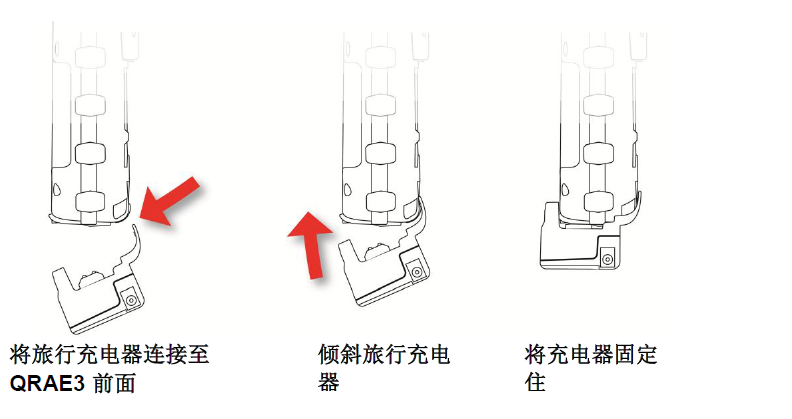

在使用PGM-2500前請將電池充滿。PGM-2500可使用旅行充電器給鋰電池充電。充電時儀器底 部的觸點與充電座的探針相接觸，連接充電適配器。

PGM-2500使用電池組產品編號為：G02-3004-000。

注：將 PGM-2500 與旅行充電器連接時，目檢觸點，確保觸點干凈。如果不干凈，用柔軟的干布擦拭。不要使用溶劑或清潔劑。

警告！

為降低環境中危險氣體帶來的風險，只能在安全區域充電、拆除或更換電池！

5.1.

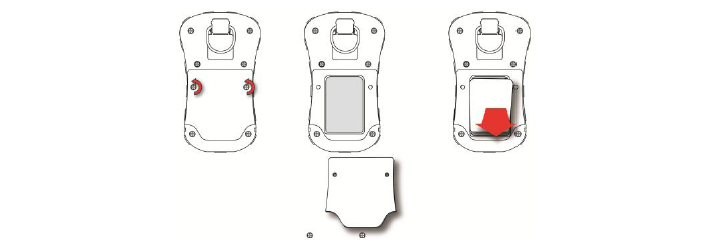

更換   PGM-2500 電池：

1.   取下固定電池組卡蓋的兩顆螺絲。 注: 不需要移除背夾。

2.   提起和背夾接觸那邊卡蓋邊緣來拆除蓋板。

3.   將電池從電池倉中移除，將電池放在手中。

4.   將完全充完電的電池放入電池倉中。注意電池電極觸點方向，電池觸點應該是在底部 。

5.   重新安裝好蓋板并擰緊兩個螺釘，固定好電池。

5.2.電池狀態 顯示屏上的電池圖標顯示電池電量并提示充電信息。

當電池電壓低于預設電壓時，儀器每分鐘發出一次蜂鳴和閃爍，每秒閃爍一次“空電池”圖標，以示警告。儀器在10分鐘之內會自動關閉，您要么給給電池重新充電，要么更換一個新的充滿電的電池。

PGM-2500操作說明6

6.打開/關閉 PGM-2500

6.1.打開   PGM-2500

儀器在關閉狀態下，按住[MODE]鍵，直到蜂鳴器一聲報警聲結束，然后松開[MODE]鍵。

PGM-2500啟動后，會打開背光燈，然后關閉，儀表會蜂鳴、閃爍。屏幕首先會出現華瑞科學儀器標示。儀器正常啟動會逐步顯示下面的步驟，顯示儀器的當簽名前設置：

1.產品名稱和型號、氣體進樣類型（擴散/泵吸）以及儀器序列號

2.固件版本號以及固件建立的日期和時間

3.所安裝的傳感器的種類（包含生產、過期和標定日期以及報警濃度設置）

4.日期、時間和溫度

5.用戶信息和操作模式

6.電池類型、電壓、關機電壓

7.報警信息和設置

8.數據記錄周期

9.安全執行策略(不管校準和功能測試是否觸發)

當 PGM-2500檢測界面出現之前。傳感器可能需要 1~2 分鐘的預熱時間，所以如果顯示屏顯示 正在預熱，在顯示界面上會有正在預熱預熱提示，傳感器預熱中請等待，直到傳感器顯示數據（通常不超過 2 分鐘）。然后，在靠近傳感器處會顯示此時的測試數據，這時儀器準備就緒可以使用了。

注：如果電池完全耗盡，顯示屏?xí)诙虝r(shí)間內顯示“電池耗盡”的信息， PGM-2500隨即關閉。 再次打開儀器前，需要給電池充電或更換充滿電的電池。

重要事項!

如果啟動時出現錯誤無法正常啟動時，顯示屏上會顯示“請聯系維修部門”，儀器應該關 閉并被維修。

6.2.關閉 PGM-2500

按住[MODE]鍵。5秒鐘關閉倒計時開始。整個關閉過程中手指必須一直按住健，直到PGM-2500關閉。

警告:   報警聲音很大。啟動時你可以將手指放在蜂鳴器口消除大部分聲音。絕對不要用 膠帶封住蜂鳴器口yongjiu靜音。

6.3.測試報警指示器

在正常操作模式和非報警狀態下，按一下[Y/+]鍵即可隨時測試蜂鳴器、振動報警器、LED 指示燈和背光燈功能是否完好。

PGM-2500操作說明重要事項!

在報警指示測試過程中如果出現任何的一種報警功能沒有正常工作，請檢查儀器程序中 的報警狀態設置，有可能是其中的一個或者全部報警狀態被關閉。如果所有的報警功能 被處于開啟狀態，其中之一或更多的報警功能（蜂鳴器、LED 指示燈、振動報警）仍不能工作，請不要使用該儀器。請聯系華瑞科學儀器授權經銷商或技術支持部門進行技術 咨詢。

6.4.泵狀態

重要事項!

整個使用過程中要確保進氣口和出氣口無堵塞。堵塞可能會導致泵過度磨損、虛假讀數、或泵停轉。正常使用期間，泵圖標如下交替顯示泵的正常工作：

如果泵發生故障，或有堵塞物中斷了泵正常運行，儀器會發出報警同時以下圖標閃爍： 一旦堵塞物被去除，您可以按[Y/+]鍵重新啟動泵。如果泵不能被啟動，而且泵仍然處于報警狀態，請參閱本指南“故障處理”部分或向華瑞科學儀器技術支持部門進行咨詢。

6.5.校準狀態

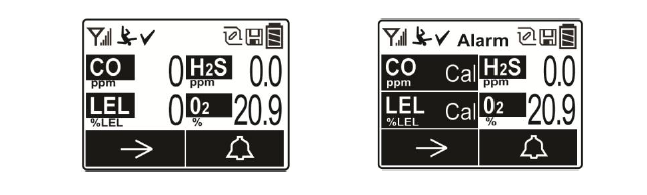

如果有一個或者多個傳感器需要校準，屏幕頂部會顯示“報警”提示，傳感器數值和“標定提示”在突出的背景下交替閃爍：

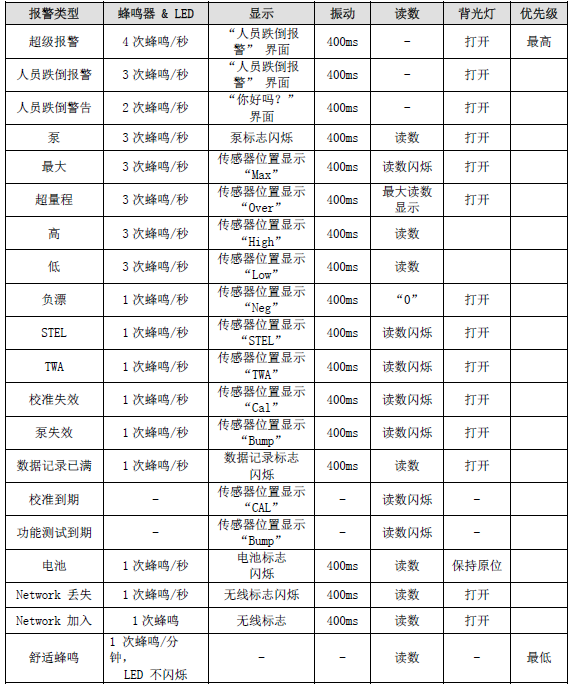

PGM-2500操作說明7. 報警一覽表

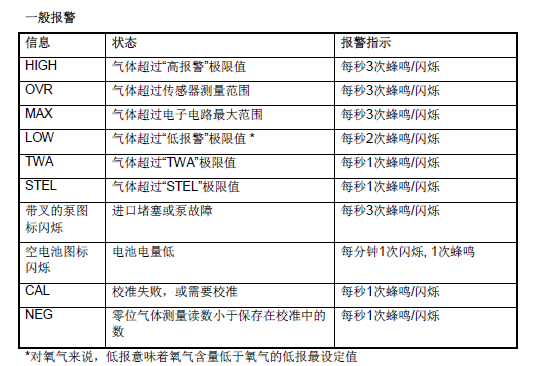

一般報警

測試報警

在正常操作模式和非報警狀態下，通過按[Y/+] 鍵可以在任何時間對聲光、振動進行報警測試。

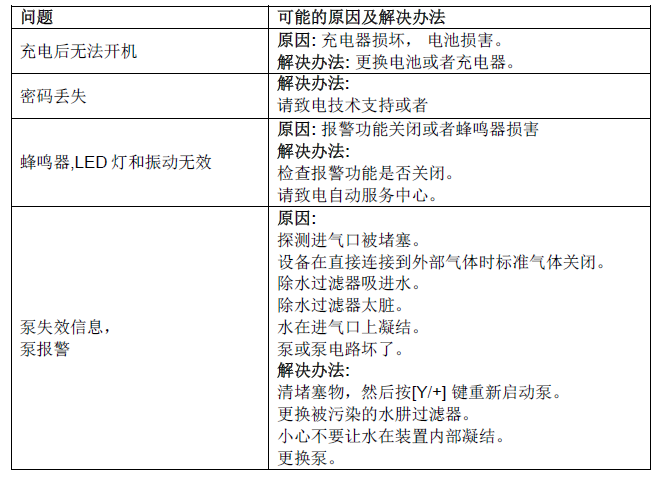

PGM-2500操作說明8.故障處理

如果您想更換部件，請聯系客服人員

PGM-2500操作說明9.規格

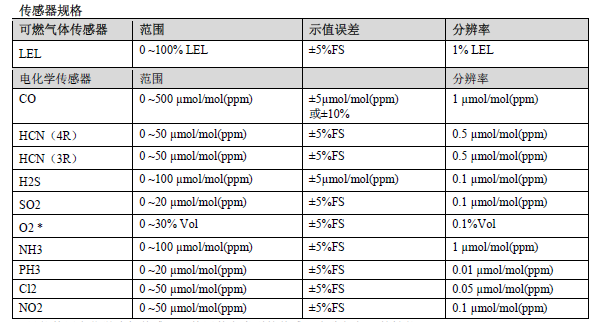

9.傳感器規格

*只能使用電化學液氧傳感器，使用其它類型的傳感器會降低儀器的性能

        所有規格如有變更，恕不另行通知。

LEL 范圍, 分辨率和響應時間

LEL 0-100% 1 % 15 秒

LEL 的相對靈敏度

警告: LEL 傳感器的信息請參閱華瑞科學儀器的技術文檔 TN-144.

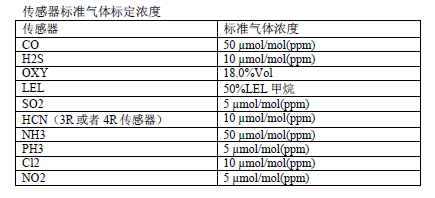

傳感器標準氣體標定濃度
