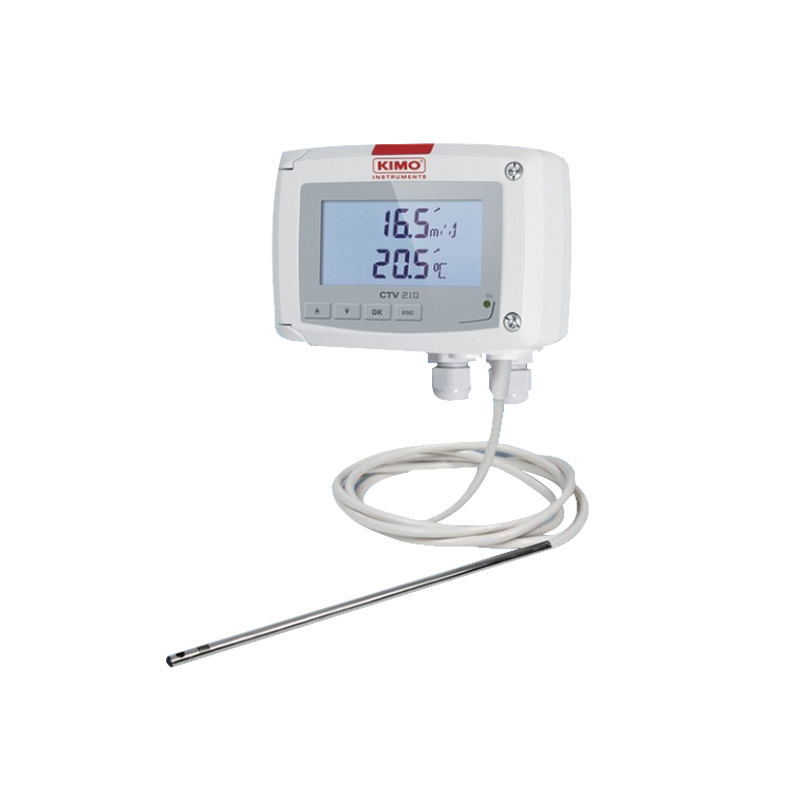

KIMO CTV210熱線式風速風量計傳感器

簡介

       法國KIMO凱茂公司CTV210系列多功能熱線風量風速變送器可測量通風管道內風溫，風速，風量等參數，精度高；典型應用為潔凈室微風速測量，暖通空調和室內舒適度風速測量。

KIMO CTV210熱線式風速風量計傳感器特點:

? 適用于潔凈室微風速測量,暖通空調和室內舒適度風速風向測量
? 量程: 0~1m/s到0~30m/s,0~50°C (標準型探頭);0~5m/s,0~50°C (全方向型探頭)
? 分辨率: 0.01m/s(0~3m/s),0.1m/s(3.1~30m/s)標準型探頭;0.01m/s(0~5m/s)-全方向型探頭
? 功能: 風速, 溫度, 風量
? 輸出信號:兩通道4線式 0~5, 0~10 V, 0~20 mA, 4~20 mA
? 電源 24Vac/Vdc或230Vac
? 顯示測量趨勢指標
? 現場可進行風速比對和校準
? 工業塑料外殼, IP65 防護等級
? 可選擇有或無數字顯示屏
? 隨貨提供背部固定背板, 變送器旋轉即固定

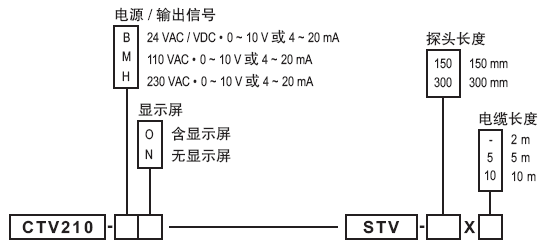

KIMO CTV210熱線式風速風量計傳感器選型表：

KIMO CTV210熱線式風速風量計傳感器參數規格：

風速量程 ............. 0 ~ 30 m/s ( 小可設置為 0 ~ 1 m/s )測量單位 ......... m/s, fpm

精度: ±3%的讀值±0.03m/s(0~3m/s); ±3%的讀值±0.1m/s(3~30m/s)

響應時間 ......... 1/e (63%) 4 秒

分辨率 ........... 0.01 m/s( 0~3 m/s );0.1 m/s (3~30m/s )

風速傳感器 ........熱線式

使用環境 ..........空氣和中性氣體

溫度量程 .............. 0 ~ +50 °C測量單位 .......... °C, °F精度 ........... ±0.3 °C ( 在 +20 °C 時 )

響應時間 .........1.6S

分辨率 ........... 0.1 °C

溫度傳感器 ........ PT100 A 級 DIN IEC 751

使用環境 ...........空氣和中性氣體

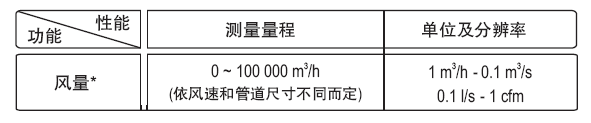

風量功能:

kimo CTV200系列變送器可輸出兩組模擬信號此兩組輸出信號對應顯示屏上顯示的兩行測量參數 ， 用戶可自行設置是否啟動模擬信號輸出, 輸出可以風速, 風量和溫度 。

智能型可互換式風速探頭功能

探頭材質 ..................... 不銹鋼 316L

探頭尺寸 ..................... ? 8 mm, 長度 150 mm 或 300 mm

工作溫度 ..................... 0 ~ +50 °C

電纜材質 ..................... PVC, ? 4.8 mm

電纜長度 ..................... 2 m ( 探頭標準長度 );可選購 5 m, 10 m

外殼功能

外殼材質 ..................... 工業塑料

阻燃等級 ..................... V 0 as per UL94

外殼尺寸 .................... 請參考尺寸圖

防護等級 ..................... IP65

顯示屏 : 數字, 2 行 16 字位;98 mm x 22 mm, 背光功能;顯示屏保護材質 PMMA

電纜接入固定 ............ 塑料, 電纜 大 ? 7 mm

重量 ............................. 800 克 (含顯示屏)

KIMO CTV210熱線式風速風量計傳感器技術規格

電源供應: 24 VAC / VDC ± 10 %; 115VAC或230VAC±10 %,50~60Hz

輸出 : 2 組 4 ~ 20 mA 或 2 組 0 ~ 10 V ( 4 線式 )

最*大負載: 500 Ω ( 4 ~ 20 mA )

最小負載: 1000 Ω ( 0 ~ 10 V )

電流隔離 : 輸入和輸出 ( 115VAC/230VAC 型號 );輸出 ( 24VAC/VDC型號 )

功耗 ............................. 5 VA

繼電器輸出 ................. 2 組 RCR 6A / 230 VAC

報警燈 ......................... 2 組雙色 LED

報警蜂鳴器 ................. 高頻 ( 80 分貝 )

電磁兼容 ..................... EN 61 326

電纜端口 ..................... 接線端子用于電纜 大?1.5平方毫米

RS-232 通訊 ................. 數字:ASCII 協議

工作溫度 ..................... 0 ~ +50 °C

儲存溫度 ..................... -10 ~ +70 °C

使用環境 ..................... 空氣和中性氣體

繼電器和報警功能

200系列變送器內置個獨立且可設置的報警裝置

2 組報警燈 ( 雙色 LED ) 和 2 組繼電器 ( 接點開關 ) ?

報警功能相關設置:

- 參數 ( 風速, 風量和溫度 )

- 每組報警可設定 1 或 2 組設置點 ( 上升和下降動作 )

- 時間遲滯值 ( 大 60 秒 )

- 報警動作 ( 上升或下降 )

- 繼電器操作模式 : 正向或反向保護

- 報警蜂鳴器
