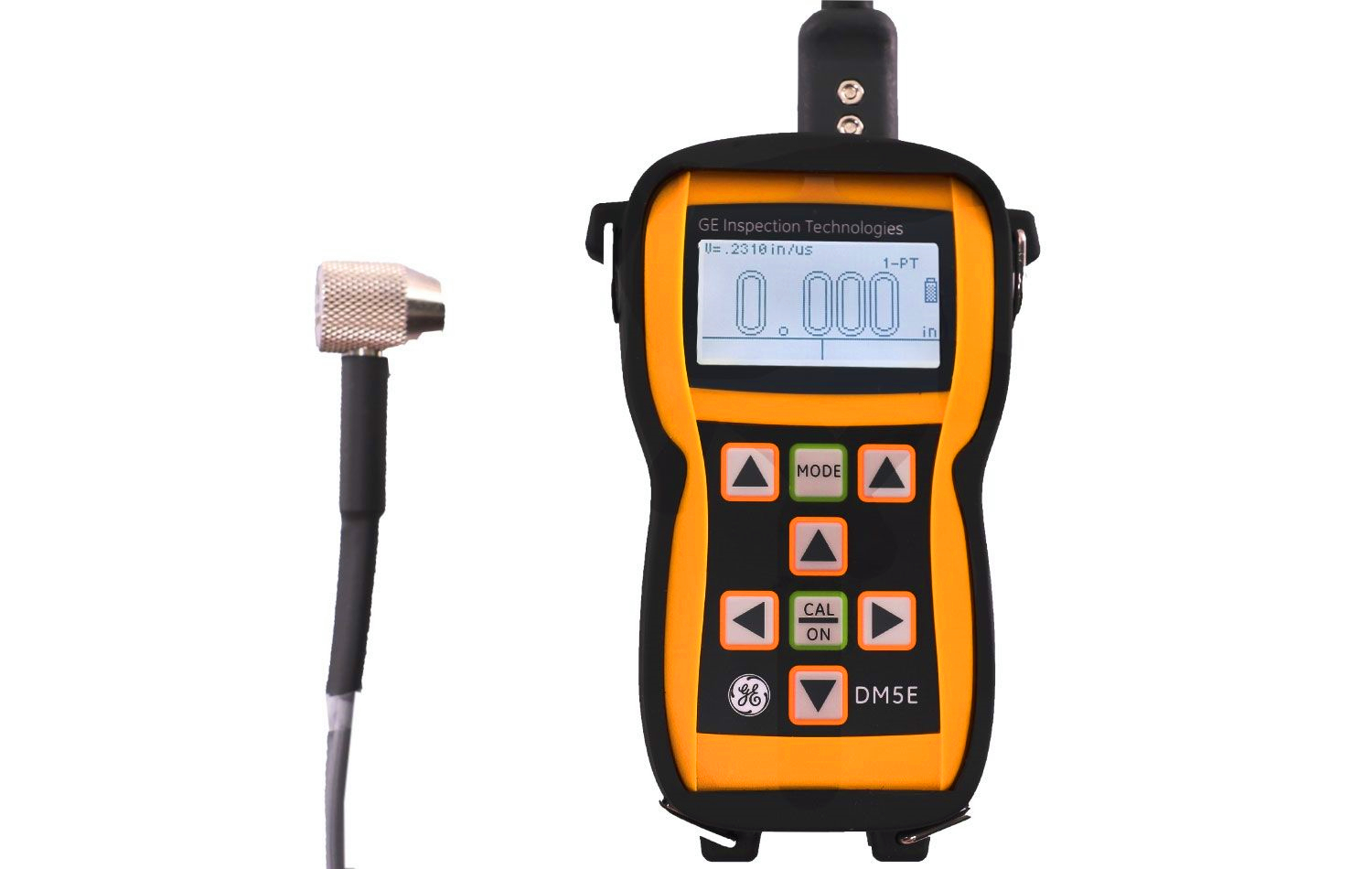

美國GE DM5E系列是GE傳感與檢測科技推出的新一代便攜式腐蝕監測超聲波測厚儀。GE DM5E測厚儀大大改進了先前腐蝕測厚儀的性能，在正常溫度以及高溫時擁有更佳的厚度測量穩定性和可重復性。它可在惡劣的工作環境下運行，進行油氣以及石化和發電行業的管道、壓力容器及儲罐的壁厚測量。 DM5E超聲波測厚儀系列包括三種型號 |
| 基本型-DM5E Basic | | DM5E Basic 外殼堅固，它采用人機工程學設計，包括連續工作 60小時的AA蓄電池在內，重量僅為223g，操作由一只手通過用戶友好型界面完成。采用密封、水密且防塵的薄膜式鍵盤，配有最少的功能鍵和方向鍵。通過菜單導航讓操作簡單而直觀。基本機型包括最小/**值捕獲、B 掃描、報警以及差值厚度測量模式等多種功能。 | | 標準型-DM5E | | DM5E超聲波測厚儀包含了DM5E Basic 的所有功能，同時提供Dual-Multi模式 --即測量穿過涂層的操作模式，在被測物表面有油漆時，無需去除油漆而測量材料的凈厚度。該工作模式已運用于DM4系列的測厚儀，在通過涂層測量金屬厚度方面作用突出。無需去除測量點處的涂層，節省了時間和成本。 | | 存儲型-存儲型-DM5E DL | | DM5E DL與DM5E相似，只是增加了支持網格數據文件格式的內置數據記錄儀。數據記錄儀可容納多達 50,000 個記錄。文件可以通過 Mini USB 通信端口傳輸到個人計算機上。也可以通過宏指令將文件直接導成 Microsoft Excel 格式。文件名和注釋的所有字母數字數據直接通過鍵盤輸入。 |
|
GE DM5E測厚儀技術參數 測量范圍 | 0.6～508mm(鐵)，取決于探頭和被測物材質
采用Dual-Multi涂層穿透模式時，2.00～127.00mm(涂層厚度范圍0.3mm～2.5mm) | 分辨率 | 默認設置為0.01mm ， 可選擇0.01和0.1mm | 聲速 | 508～18699m/s | 測量刷新速率 | 可選擇4Hz 或8Hz，24Hz 掃描模式捕捉率 | 顯示 | 高分辨率圖形 LCD，64x128 像素，53.0mmx27.0mm，背光和可調對比度 | | 厚度值顯示 | 正常視圖模式：5 位，10.6mm高
B掃描視圖模式：5 位，2.55mm 高 | | 最后讀數顯示 | 實心或空心數字表示連接或未連接狀態 | | 報警設置 | 最小值和**值報警，范圍為0.25 mm～508 mm
啟用和關閉報警時，讀數在實心和空心之間變化 | 存儲 | 50,000 個讀數(只適用于DM5EDL) | 接口 | Mini-USB 接口((只適用于DM5DL) | 電源 | 兩節5號電池，無背光時可使用60小時
連續不工作 5、10、15、30 分鐘后自動關閉或始終開啟狀態之間選擇 | 操作溫度 | 工溫度：-10～50℃，存儲溫度：-20～60℃ | 尺寸 | 138x75x32mm | 重量 | 223g |
|
GE DM5E測厚儀常用探頭技術數據 | 名稱 | 標準探頭 | 超厚探頭 | 超薄小管徑探頭 | 高溫探頭 | | 型號 | DA501 | DA503 | DA512 | DA509 | | 界面回波測量范圍 | 1.0～200mm | 5.0～300mm | 0.6～60mm | 20℃時1.0～125mm
204℃時1.3～25.4mm | | 回波回波測量范圍 | 3.0～100mm | 10～150mm | 3.0～25mm |
| | 頻率 | 5MHz | 2MHz | 7.5MHz | 5MHz | | 探頭接觸直徑 | 12mm | 16.1mm | 7.5mm | 12.7mm | | 連續測量工作溫度 | -10～70℃ | -10～70℃ | -20～70℃ | -20～204℃* |
|
注： | 所示溫度為廠家理想狀態試驗所得，實際溫度會低于此溫度。注意高溫耦合劑的正確使用方法。
測試高溫表面時需用高溫耦合劑。
DM5E系列測厚儀可兼容DM4系列的一些探頭，包括：DA301、DA303、DA312、FH2E、DM401 |
|
