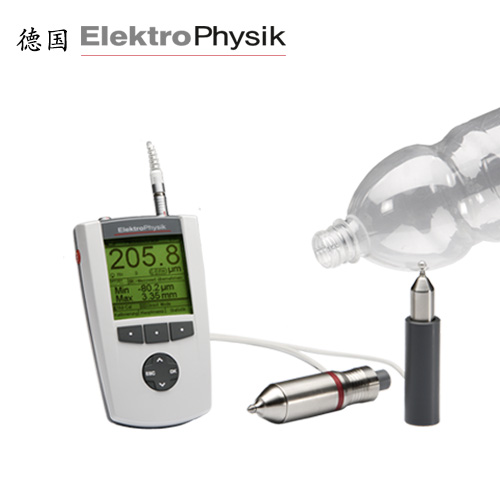

德國EPK MiniTest 7200/7400FH壁厚測厚儀
簡介
德國EPK MiniTest 7200/7400 FH壁厚測厚儀是便攜式的厚度測量工具，可準確測量厚達24 mm的材料。便攜而小巧的外形使其可在生產現場和實驗室進行操作。兩個型號可以再各種非磁性材料上 進行簡單、無損和高精度的厚度測量，無論它們的大小、形狀和材質如何。它們是精確測量尖角、小半徑和復雜形狀工件所需的理想工具。
兩種主機型號
MiniTest 7200 FH 可顯示當前測量值，至大至小值，偏移模式，并自動存儲高達100,000個數據。MiniTest 7400 FH 提供除MiniTest 7200 FH 的所有功能外，另有統計圖表，實時趨勢圖，高達 200個批組的數據庫，并且存儲量增至自動存儲高達240,000個數據，如每組1,200 個數據。
SIDSP? 技術確保更高精度
MiniTest 7200 FH/MiniTest7400 FH 采用了內置傳感器數字信號處理功能(SIDSP?). 所有測量信號在傳感器內數字化生成、完全數字化處理。僅處理完畢的數值才會傳輸?shù)街鳈C進行顯示、統計分析和儲存。
兩種探頭可選
為達到*大限度的讀值精確，特提供兩種可選探頭，探頭易更換且頂端加硬，使用各種規格鋼珠可以覆蓋不同厚度范圍。FH 4探頭使用普通鋼珠測量范圍從0到6 mm而使用磁性鋼珠可測量高達9 mm。
FH 10探頭使用普通鋼珠測量范圍從0到13 mm而使用磁性鋼珠可測量高達24mm。兩種型號的探頭可以互換，并且可以連接兩種主機型號。
優良的參考鋼珠設計
MiniTest 7400FH/MiniTest7200FH使用特別處理的參考鋼珠。鋼珠這樣設計的結果可提高測量重現性達到的0.5%。參考鋼珠的尺寸有1mm、1.5mm、2.5mm、4.0 mm(FH4)，和2.5mm、4 mm、6mm和9mm (FH 10)。測量范圍也可以通過磁性鋼珠進行擴展，以便測量非常厚的壁厚，諸如鋁或者鈦制成的發動機部件，或非常厚的塑料制品。
創新菜單控制及數據歸檔
MiniTest7200FH/MiniTest7400FH由易懂的菜單控制操作， 并進行數據歸檔，和普通電腦的應用程序類似。全程提供操作幫助，有上下文關聯的幫助主題。
MiniTest 7200/7400FH壁厚測厚儀- 特點
? 適用于非磁性材料的測量
? 測量厚度高達24mm
? 適用于包裝材料，如瓶子，玻璃或塑料容器
? 對于復合材料，在航空或汽車行業里的形狀復雜的鋁或者鈦部件
? 菜單式用戶界面
? 上下文關聯的在線幫助
? SPC統計過程控制
? 通過數字信號處理十分準確
MiniTest 7200/7400 FH壁厚測厚儀-應用
? 適用于包裝材料，如瓶子，玻璃或塑料容器
? 對于復合材料，在航空或汽車行業里的形狀復雜的鋁或者鈦部件
MiniTest 7200/7400 FH壁厚測厚儀-技術參數
| 測量范圍 | 測量公差* |
FH 4 探頭 | 0…1.3 mm 用 1.0 mm 鋼珠測 | 0…1.3 mm: ± (3 μm + 1% 讀值) |
0…2.0 mm 用 1.5 mm 鋼珠測 | 0…2.0 mm: ± (3 μm + 1% 讀值) |
0…3.5 mm 用 2.5 mm 鋼珠測 | 0…3.5 mm: ± (5 μm + 1% 讀值) |
0…6.0 mm 用 4 mm 鋼珠測 | 0…6.0 mm: ± (10 μm + 1% 讀值) |
0…5.0 mm 用 1.5 mm 磁性鋼珠測 | 0…5.0 mm: ± (20 μm + 2% 讀值) |
0…9.0 mm 用 3.0 mm 磁性鋼珠測 | 0…9.0 mm: ± (40 μm + 2% 讀值) |
FH10 探頭 | 0…2.5 mm 用 4.0 mm 鋼珠測 | 0…4.0 mm: ± (5 μm + 1% 讀值) |
0…7.0 mm 用 4.0 mm 鋼珠測 | 0…7.0 mm: ± (10 μm + 1% 讀值) |
0…10.0 mm 用 6.0 mm 鋼珠測 | 0…10.0 mm: ± (20 μm + 1% 讀值) |
0…13.0 mm 用 9.0 mm 鋼珠測 | 0…13.0 mm: ± (20 μm + 1% 讀值) |
0…16.0 mm 用 4.0 mm 磁性鋼珠測 | 0…16.0 mm: ± (40 μm + 2% 讀值) |
0…24.0 mm 用 6.0 mm 磁性鋼珠測 | 0…24.0 mm: ± (60 μm + 2% 讀值) |
低端分辨率 | 0.1 μm (FH 4) / 0.2 μm (FH 10) |
重復性 | 優于 ± (1 μm + 0.5 % 讀值) |
測量原理 | 靜磁原理 |
記錄速率 | 1, 2, 5, 10, 20 個讀值每秒(可選) |
數據存儲 | 240.000 個值 (MiniTest 7200 FH至多100,000 個值) |
校準模式 | 出廠設置， 零點校準， 零點 + 多達4點校準 |
測量單位 | 公制 (μm, mm)，英制(mils, inch) |
統計圖表 | 數字，趨勢圖，柱狀圖（**MiniTest 7400 FH) |
接口 | RS232 TTL + IrDA 1.0 + USB (通過接線盒) |
操作溫度 | –10 °C to +60 °C (儲存溫度: –20°C to +80°C) |
尺寸/重量 | 153 mm x 89 mm x 32 mm/310 g |
6 in. x 3.5 in. x 1.3 in./11 oz. (僅主機帶電池) |
供電 | 4 x AA (LR06) 電池， 或 可選外接電源 (90 – 240 V~/48 – 62 Hz) |
* 與校準模式有關
MiniTest 7200/7400 FH壁厚測厚儀-標準配置
主機
? MiniTest 7200 FH 主機 或MiniTest 7400 FH 主機
? 操作說明光盤，包括德語/英語/法語/西班牙語/葡萄牙語/意大利語
? 快速使用手冊
? 4節 AA 電池，型號 LR06
? 塑料手提箱
? 橡膠保護套帶定位裝置
? MSoft 7 專業版 U盤 (創建和管理批次的數據傳輸軟件 用于 MiniTest7200 FH 和 MiniTest 7400 FH)
? 磁性螺絲刀
探頭
FH 4探頭
? (0到4 mm)包含屏蔽探頭磁場的保護套筒
? 3 個高精度校準箔約 0.25 mm, 1 mm, 3 mm
? FH 4 探頭支架，彈簧裝置
? 直徑1.5 mm 和直徑 2.5 mm 鋼珠 (各100 粒 )
? 直徑 4 mm鋼珠 (50 粒)
? 零點校正標準 用于直徑 1.5mm, 2.5 mm 和 4 mm鋼珠 (每個鋼珠規格各配 1 個)
FH 10 探頭
? (0 到10 mm)包含屏蔽探頭磁場的保護套筒
? 3 個高精度校準箔，約 1 mm, 3 mm, 8 mm
? FH 10 探頭支架, 彈簧裝置
? 直徑 2.5 mm 鋼珠(100 粒)
? 直徑 4 mm 鋼珠(50 粒)
? 直徑 6 mm 鋼珠(25 粒)
? 直徑 9 mm 鋼珠(10 粒)
? 零點校正標準 用于直徑 2.5mm, 4 mm 和 6 mm 鋼珠(每個鋼珠規格各配 1 個)
MiniTest 7200/7400 FH壁厚測厚儀-可選配件
? 數據打印機MiniPrint7000含充電器
? 打印機連接線
? NiMH蓄電池快速充電器
? 腳踏開關
? MSOFT7000數據傳輸軟件
MiniTest 7200/7400 FH壁厚測厚儀-訂購信息
MiniTest FH 7200 主機 | (統計型,可存儲10000個讀數，可連接FH4,FH10兩種測頭), |
MiniTest FH 7400 主機 | (統計型,存儲24000個讀數，顯示統計圖表，可連接FH4/FH10兩種測頭), |
測頭 FH 4 | (量程0-6mm,低端精度±（3um＋1％讀值）) |
測頭 FH 4，1毫米鋼珠改進版 | (量程0-6mm 適用1mm直徑鋼珠，1mm零板，150um校準板) |
測頭 FH 4-M | (量程0-9mm,低端精度±（3um＋1％讀值）) |
測頭 FH 10 | (量程0-13mm,低端精度±（5um＋1％讀值）) |
測頭 FH 10-M | (量程0-24mm,低端精度±（5um＋1％讀值）) |
鋼珠（1.5mm） | (100顆) |
鋼珠（2.5mm） | (100顆) |
鋼珠（4mm） | (50顆) |
鋼珠（6mm） | (25顆) |
鋼珠（9mm） | (10顆) |
