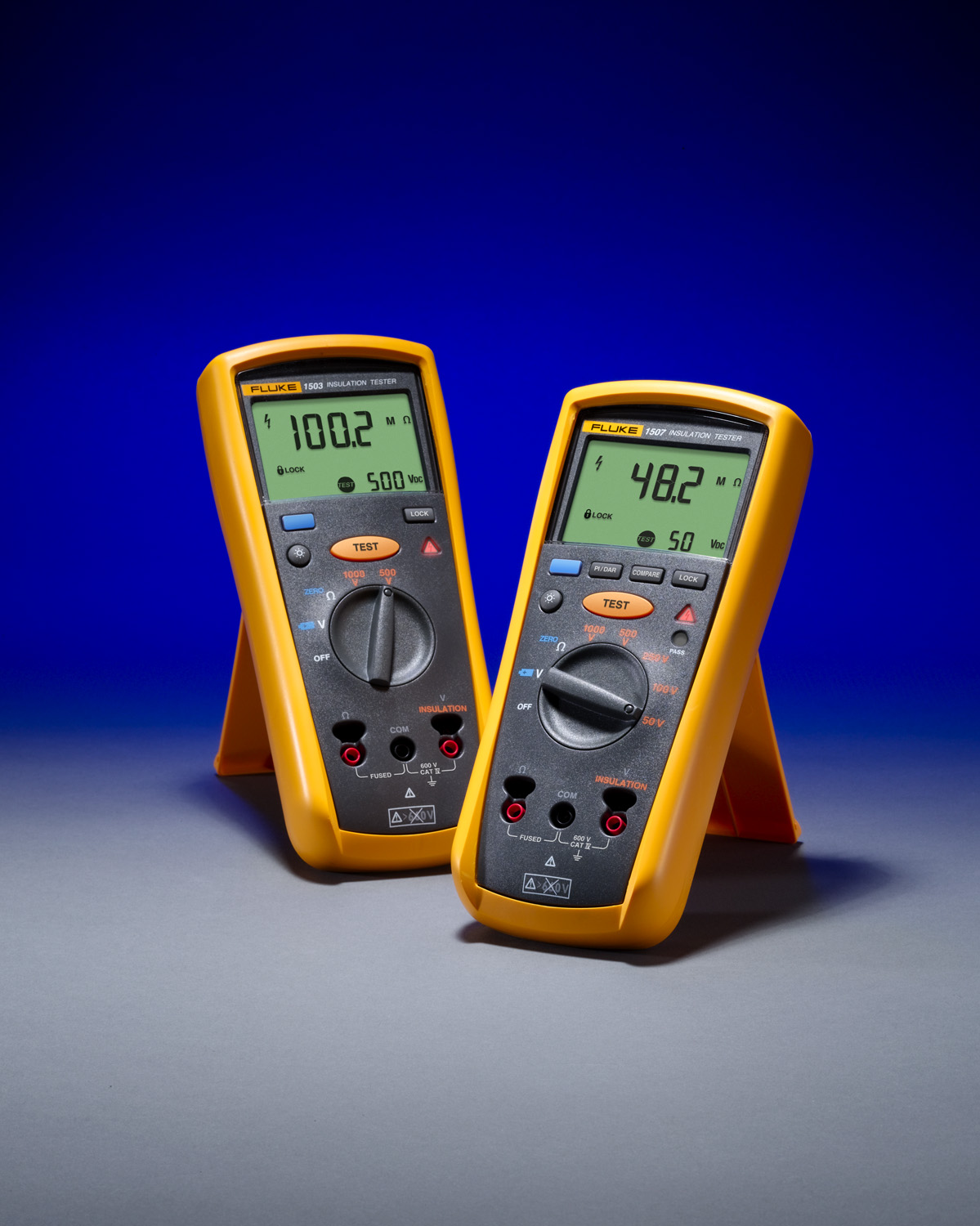

Fluke 1503 絕緣電阻測試儀
簡介
Fluke 1503 絕緣測試儀精巧細致，結實耐用，并且操作非常方便。 由于可以接受多種不同的測試電壓，它們成為眾多檢修、調試和預防性維護場合的理想工具。這些工具還配備了遠程探針等其它組件，這使得測試過程非常快捷，而且節省了成本。
主要特性
絕緣測試量程:0.1 M? 到 2000 M?
絕緣測試電壓:500 V、1000 V
遠程測試探針便于執行重復測試以及在難以接近的場所執行測試
實時電路檢測功能禁止在電壓高于 30 V 時進行絕緣測試，提升了安全級別
自動釋放電容性電壓可以更好地保護用戶的安全
交流/直流電壓: 0.1 V 到 600 V
200 mA 連續電流
電阻: 0.01 ? 到 20.00 k?
自動關閉功能節省了電池電量
寬大背光顯示屏便于讀取測量結果
CAT IV 600 V 過壓類別等級提升了用戶的安全級別
每個測試儀均附帶遠程探針、測試線、探針和鱷魚夾
配裝可選的 Fluke TPAK 磁性懸掛系統使您可以騰出手來
技術參數
| 交流/直流電壓測量 |
| 精度 | 量程 | 600.0 V |
| 分辨率 | 0.1 V |
| 50 Hz 至 400 Hz ±（讀數的 % + 位數） | ±(2% + 3) |
| 輸入阻抗 | 3 MΩ（標稱），< 100 pF |
| 共模衰減率（1 kΩ 不平衡） | 直流時 > 60 dB、50 或 60 Hz |
| 過載保護 | 600 V rms 或直流 |
| 接地連接電阻測量 |
| 范圍/分辨率 | 20.00 Ω | 0.01 Ω |
| 200.0 Ω | 0.1 Ω |
| 2000 Ω | 1.0 Ω |
| 20.00 kΩ | 0.01 kΩ |
| 精度 | ±(1.5% + 3) |
| 過載保護 | 2 V rms 或直流 |
| 開路測試電壓 | > 4.0 V, < 8 V |
| 短路電流 | > 200.0 mA |
| 絕緣規格 |
| 測量值范圍 | 0.01 MΩ 至 2000 MΩ |
| 測試電壓 | 500 V、1000 V |
| 測試電壓準確度 | + 20%，- 0% |
| 短路電流 | 1 mA（標稱） |
| 自動放電 | 放電時間 < 0.5 秒，C = 1 μF 或更少 |
| 帶電電路指示器 | 在初始化測試前，如果終端電壓 > 30 V，進行抑制測試 |
| **電容性負載 | 在 1 μF 以下的負載可操作 |
| 測量精度 |
|
|
| 500 V | ±(1.5% + 5) |
| 1000 V | 2000 MΩ 以下，±(1.5% + 5)；2000 MΩ 以上，±(10% + 3) |
| 通用技術指標 |
| 施加到任何端子的**電壓： | 600 V AC rms 或 DC |
| 存放溫度 | -40 °C 至 60 °C（-40 °F 至 140 °F） |
| 工作溫度 | -20 °C 至 55 °C（-4 °F 至 131 °F） |
| 溫度系數 | 溫度 < 18 °C 或 > 28 °C（< 64 °F 或 > 82 °F）時，0.05 x（指定精度）/°C |
| 相對濕度 |
|
|
| 10 °C 至 30 °C（50 °F 至 86 °F）時，0% 至 95% |
| 30 °C 至 40 °C（86 °F 至 104 °F）時，0% 至 75% |
| 40 °C 至 55 °C（104 °F 至 131 °F）時，0% 至 40% |
| 振動 | 隨機，2 g，5-500 Hz，依據 MIL-PRF-28800F 2 類儀器 |
| 撞擊 | 按照 IEC 61010-1 第 2 版的規定，1 米跌落（1 米跌落測試，六面，橡木地板） |
| 電磁兼容性 | 在一個 3 V/M 的射頻磁場內，精確度 = 指定精度 (EN 61326-1:1997) |
| 安全性 | 符合 ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04，和 IEC/EN 61010-1 第 2 版，IV 類測量 600 V (CAT IV) |
| 認* | CSA 按照標準 CSA/CAN C22.2 No. 61010.1-04；TUV 按照標準 IEC/EN 61010-1 第 2 版 |
| 電池 | 四節 AA 電池（NEDA 15A 或 IEC LR6） |
| 電池壽命 | 絕緣測試用途： | 室溫條件下，新的堿性電池可供儀表進行至少 1000 次絕緣測試。這些標準結果是在將 1000 V 通過 1 MΩ 電阻的情況下測得的，工作周期為 5 秒鐘開，25 秒鐘關。 |
| 電阻測量： | 室溫條件下，新的堿性電池可供儀表進行至少 2500 次接地連接絕緣測量。這些標準結果是在 1 Ω 電阻的情況下測得的，工作周期為 5 秒鐘開，25 秒鐘關。 |
| 尺寸（高 x 寬 x 長） | 5.0 x 10.0 x 20.3 cm (1.97 x 3.94 x 8.00 in) |
| 重量 | 550 g (1.2 lb) |
| IP 防護等級 | IP40 |
| 海拔 | 工作海拔 | 2000 m CAT IV 600 V, 3000 m CAT III 600 V |
| 非操作（存放） | 12000 m |
| 過量能力 | 110% 量程 |
| 內含附件 | TL224 測試導線，TP74 測試探頭，夾子零件號為 1958654（紅色）和 1958646（黑色），皮套和遠程探頭 |
