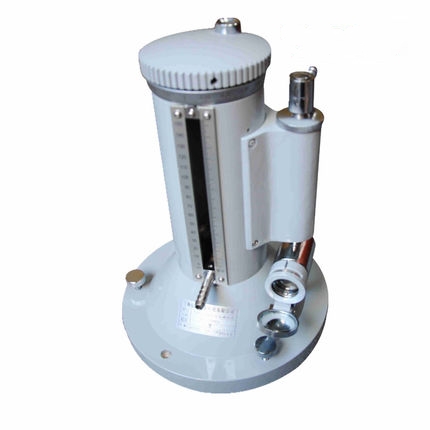

一等補償式微壓計YJB-1500
一.用途：
一等補償微壓計YJB-1500用于測量非腐蝕性氣體的微小壓力，負壓力及壓力差，也可用來校準其它壓力計，可供實驗室和計量單位使用。
二.結構簡述：
一等補償式微壓計YJB-1500由微調部份,水準觀測部分,反光鏡部分及外殼部分組成.微調部分—由刻有200等分的微調盤,固定在長螺桿上,長螺桿動，水匣作上升或下降運動，在水匣靜壓可接嘴上裝有示度準塊，示度準塊在度板及字板中間移動來指示出水匣的位移高度。水準觀測部分—在觀測筒內裝有水準頭，以觀測由動壓管受壓力后觀測筒內液面的變化。
反光鏡部分由一個反光鏡固定在鏡殼上，反光鏡面反射觀測筒內的水準頭與液面的接觸情況，使水準頭尖與其倒影的影尖相接表示微壓計讀數調整“基點”外殼部分—由殼體及橫擔支持長螺桿，在殼體上裝有水準泡及調節螺釘，以調節微壓計的螺桿及動壓管的垂直。
三．
一等補償式微壓計YJB-1500主要技術指標
型號 | YJB-1500 | YJB-2500 |
規格 | -1500~+1500Pa | -2500~+2500Pa |
zhi小分度值 | 0.01mm | 0.01mm |
基本誤差 | ±0.4Pa | ±0.5Pa |
外形尺寸(D×H) | 230×322mm | 230×422mm |
重量 | 6kg | 10kg |
精度等級 | 一等標準 |
工作環境 | 溫度20±5℃ |
