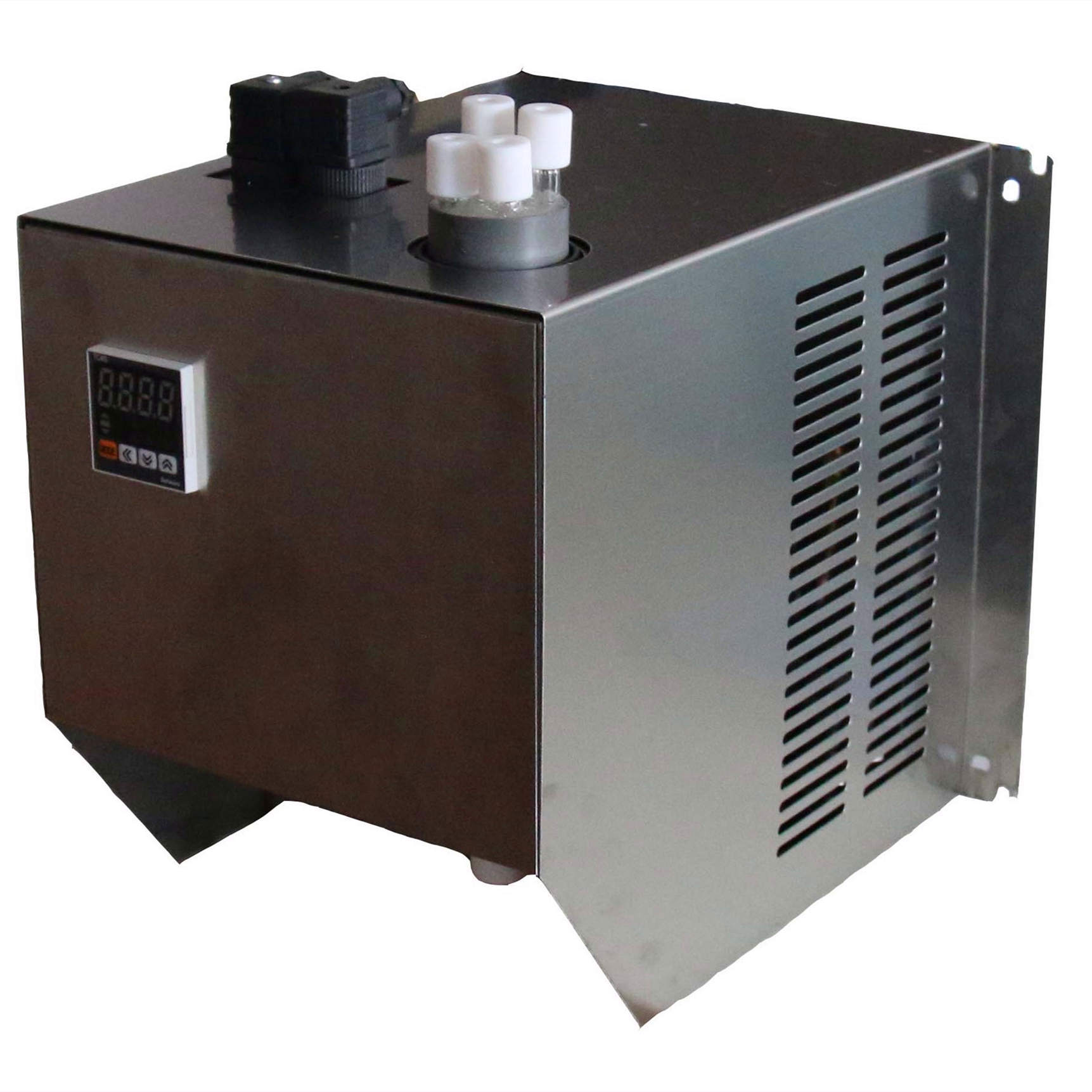

電子冷凝器CGC-03
1概 述
電子冷凝器CGC-03作為環保在線分析氣體（CO、CO2、O2、SO2、NOX）系統中的一個重要部件，本產品有耐腐蝕、使用壽命長、性能穩定、安裝簡單等特點。被廣泛應用于電力、冶金、化工、水泥等行業，性能穩定,可有效地降低被檢測氣體中的水份，避免了潮濕樣氣中腐蝕性氣體結露對分析儀表的損壞，以保證分析儀器的正常工作。
氣體冷凝器是專門針對氣體分析預處理系統而設計。在樣氣預處理過程中合適的冷凝器，既可保證有效脫除樣氣中的水分，又能確保樣氣中組分損失更小。
使用冷凝器前，請仔細閱讀核對相關技術參數，確認冷凝器滿足系統樣氣預處理的溫度、壓力和電壓等要求。
電子冷凝器CGC-03技術參數
參數 | 數值 |
工作環境溫度 | 5℃～50℃ |
入口樣氣溫度 | ≤180℃ |
入口樣氣露點 | ≤80℃（工作環境溫度25℃） |
出口樣氣露點 | ≤4℃（工作環境溫度25℃） |
制冷控制溫度 | 出廠設置3.0℃ |
溫控器波動 | 3.0℃±1.0℃（工作環境溫度25℃） |
制冷方式 | 無氟壓縮機 |
冷凝管 | A+B玻璃熱交換管，尺寸直徑*高： Φ40mm*150mm（有效尺寸） |
輸入樣氣壓力范圍 | ≤3bar |
允許氣流壓差范圍 | ≤3mbar（流量2NL/min） |
樣氣處理能力 | 4NL/min |
故障報警 | 低溫報警、偏差報警及斷電報警，報警狀態為干結點輸出，結點容量250Vac/1A |
蠕動泵 | 5r/min |
耐壓測試指標 | AC1500V， |
漏電流 | ≤3.5mA |
樣氣輸入接口 | OD6mm卡套 |
冷卻液輸出接口 | OD6mm卡套 |
制冷工作時間 | ≤30min |
安裝方式 | 壁掛式背板安裝 |
供電電源 | 220VAC 50Hz |
供電功率 | 400W |
機柜尺寸（W×H×D） | 310*280*255mm |
機箱顏色 | RAL7035灰白色 |
設備重量 | 18kg |
4-20mA信號輸出 | 可選 |
電子冷凝器CGC-03日常維護與備件
清洗熱交換管
熱交換管只有在受堵或者受到損傷的情況下，才需要維修或替換。如果出現管路有受灰塵受堵的情況，建議在今后的使用中通過加強采樣探頭過濾功能或增加一級過濾器來避免。
1）請注意在章節2中提出的安全警告；
2）松開冷凝器頂部的樣氣的進出氣路接頭；
3）松開冷凝器低部的冷凝水排放水路接頭；
4）將熱交換管從冷凝器中向上取出；
5）清理冷凝器的冷卻孔；
6）清理熱交換管，直至所有雜質被清除；
7）在熱交換管的外壁上均勻地涂上熱交換硅脂
8）將熱交換管重新轉入冷卻孔；
9）重新可靠地連接頂部的氣路接頭；
10）重新可靠地連接底部的冷凝水排出接頭；
11）啟動并觀察冷凝器的工作溫度、進出氣、及冷凝水排出情況，應保證無漏器和漏水情況。
清洗冷凝器通風口
1）在具備停電的條件下，觀察通風口是否有灰塵積聚，如有則需要關閉電源；
2）冷凝器的左右兩側的進出通風口定期將濾網卸下；
3）用壓縮空氣或清水清潔干凈并晾干；
4）重新裝回原處。
n 注意：非專業人員請勿隨意拆卸冷凝器！
n 警告：蠕動泵排水不暢或工作不可靠會影響冷凝器出口樣氣的含水量。
日常備件更換
推薦使用以下的備件：
玻璃熱交換管
熱交換硅脂
