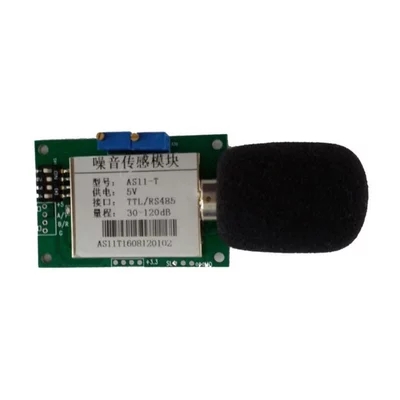

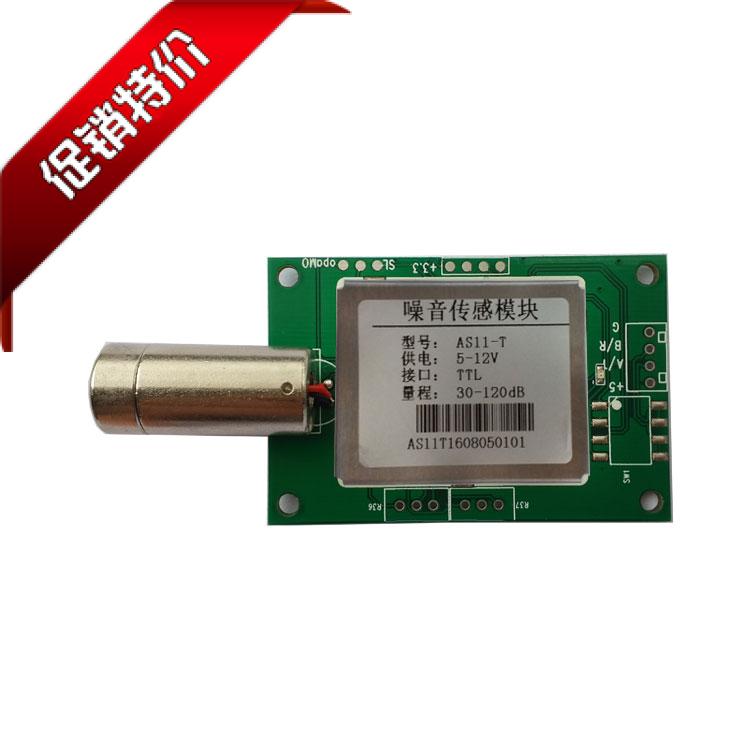

噪音傳感器模塊AS11-T

特點

噪聲傳感器模塊AS11-T是采用原裝進口聲音傳感器開發的直讀式噪音分貝檢測模塊；

多點標定工藝制作、檢測精度高、靈敏度高；

獨特的不繡鋼探頭獨立封裝設計、方便嵌入其它的設備或機殼；

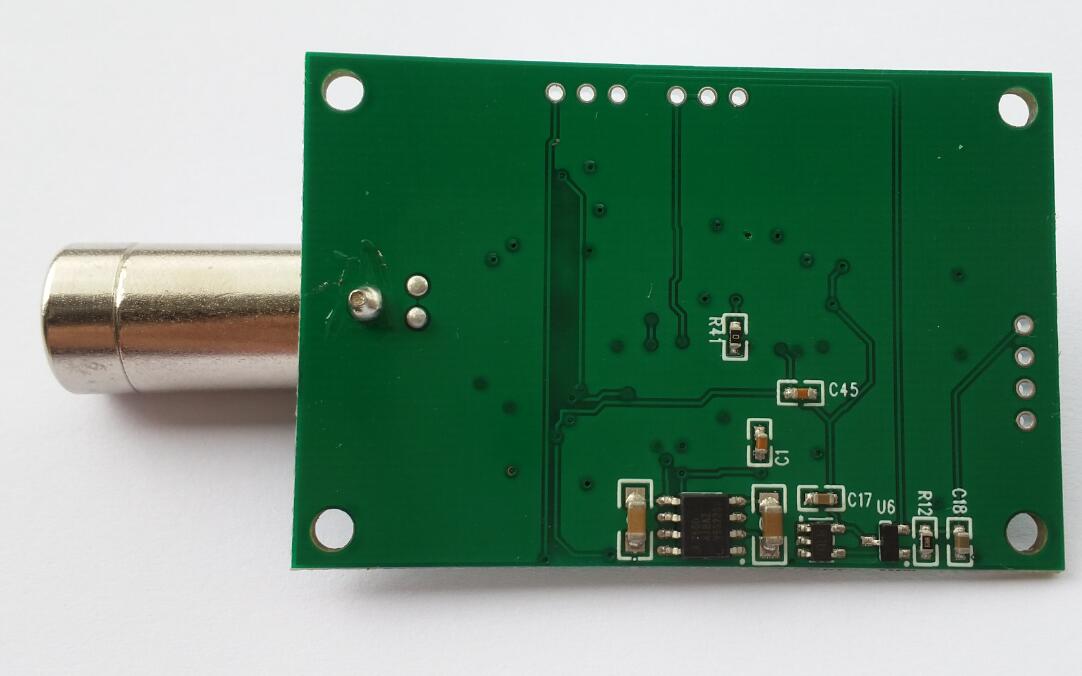

主控板電路核心器件完全屏蔽、不僅美觀更加強抗干擾能力；

預留多種輸出TTL/I2C、標準Modbus Rtu通訊485接口可選，適用于各種應用集成.

噪音傳感器模塊AS11-T使用范圍

       噪音監測器、檢測儀、自動化控制系統、環境噪音監控系統、工業、廠房等需要測量的場所

噪音傳感器模塊AS11-T技術規格

型號AS11-T

電源5-12VDC

功率 0.1W/

測量范圍30～130dB

頻率范圍20Hz～12.5kHz

輸出類型TTL/IIC/RS485

誤差0.5dB

工作溫度-20℃～70℃

相對濕度25% ～ 90%

氣 壓65KPa ～ 108KPa

穩定性     使用周期內小于2%

反應時間 小于3s

防護等級 IP20

存儲條件 -40~70℃(-40~158℉)

接口規格   XH2.54 (4pin)

重量/尺寸 20g / 60*40*15mm

電氣連接

1. GND    公共地

2. B/R    串口接/485B

3. A/T    串口發/485A

4. V+    電源正

I2C通訊

1、注意事項

   默認設備地址為0x20；若需修改請參考串口協議說明；

   數據格式0x0B   0x00   0x00 噪音高位   噪音低位   0x0B……

   請用IICdata【0】和IICdata【5】來保證數據準確；

2、讀取例程：

Uchar IICdata【7】；

void JQ_Read(void)

{

Unsigned char i;

Start();    //發送開始條件

IIC_ Write (0x21);    //發送地址+讀

if(I2C_Get_Ack())   //等待ACK

{

S();    //無ACK則停止

return;

}

   //進入數據收取

for(i=0;i<8;i++)   //收取8位數據

{

Delay_us(2);

IIC_read(&IICdata [i]);

if(i<7)    //倒數一位停止發送ACK（注意這里很重要）

I2C_Send_Ack();    //收到數據發送ACK

}

S();    //停止條件

}

串口通訊（Modbus Rtu）

1、通訊串口設置：默認波特率9600，無校驗，8數據位，1停止位。

2、通訊命令16進制：00 03 00 00 00 01 85 DB （設備地址可用此找回）

3、命令格式：（舉例說明）

4、寄存器描述（支持03和06命令字）

5、讀取間隔10ms以上，正常通訊燈會閃爍，設備上電穩定時間10s以上

6、波特率表
