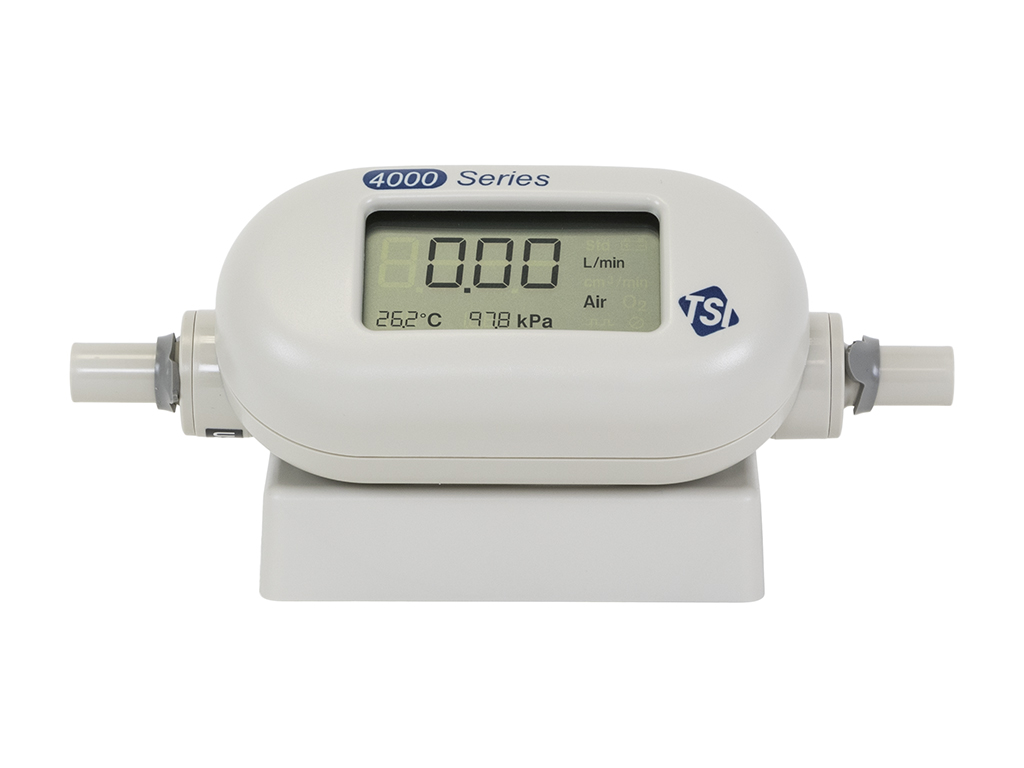

美國TSI4000 series質量流量計4040H
產品描述：
美國TSI4040質量流量計可用于多種氣體流量測量應用。測量實驗室或工業生產環境中氣體流量,TSI 通用型質量流量計與多個數據輸出選項(流量、體積、壓力、溫度)提供了準確的結果。 顯示版本附帶配件制作完整的設置和操作快速、方便。TSI 質量流量計規定為 2%的流量讀數誤差。一臺 TSI 質量流量計的量程與三臺或或更多“誤差為全量程的百分比的設備”相比具有更好的精度。4毫秒快速響應確保在波流中的準確性流。這種快速響應時間特別適于閉環控制系統和綜合體積流量監測。低壓降很大程度地減小了流動回路背壓及其對系統的影響。
二、TSI質量流量計4040產品特點：
精度為讀數的2%（非滿量程）
高負荷比
用戶可選擇多種氣體
4ms內對流量變化響應
超低壓降
RS 232接口可實現數字輸出和可配置設備選項
流量的電壓輸出
一臺儀器即可測量流量、溫度和壓力（僅顯示單位）
內置溫度和壓力補償
隨機附帶的NIST可追蹤校準證書
三、TSI質量流量計4040產品應用：
研究人員、工程師、設計師和科學家在下列應用中使用TSI數字流量計：
實驗室
研發（R&D）
產品開發
品質保證
產品測試
計量學
醫療和醫院
環境
OEM貼牌
制造和品質保證
現場維護
四、TSI質量流量計4040產品參數：

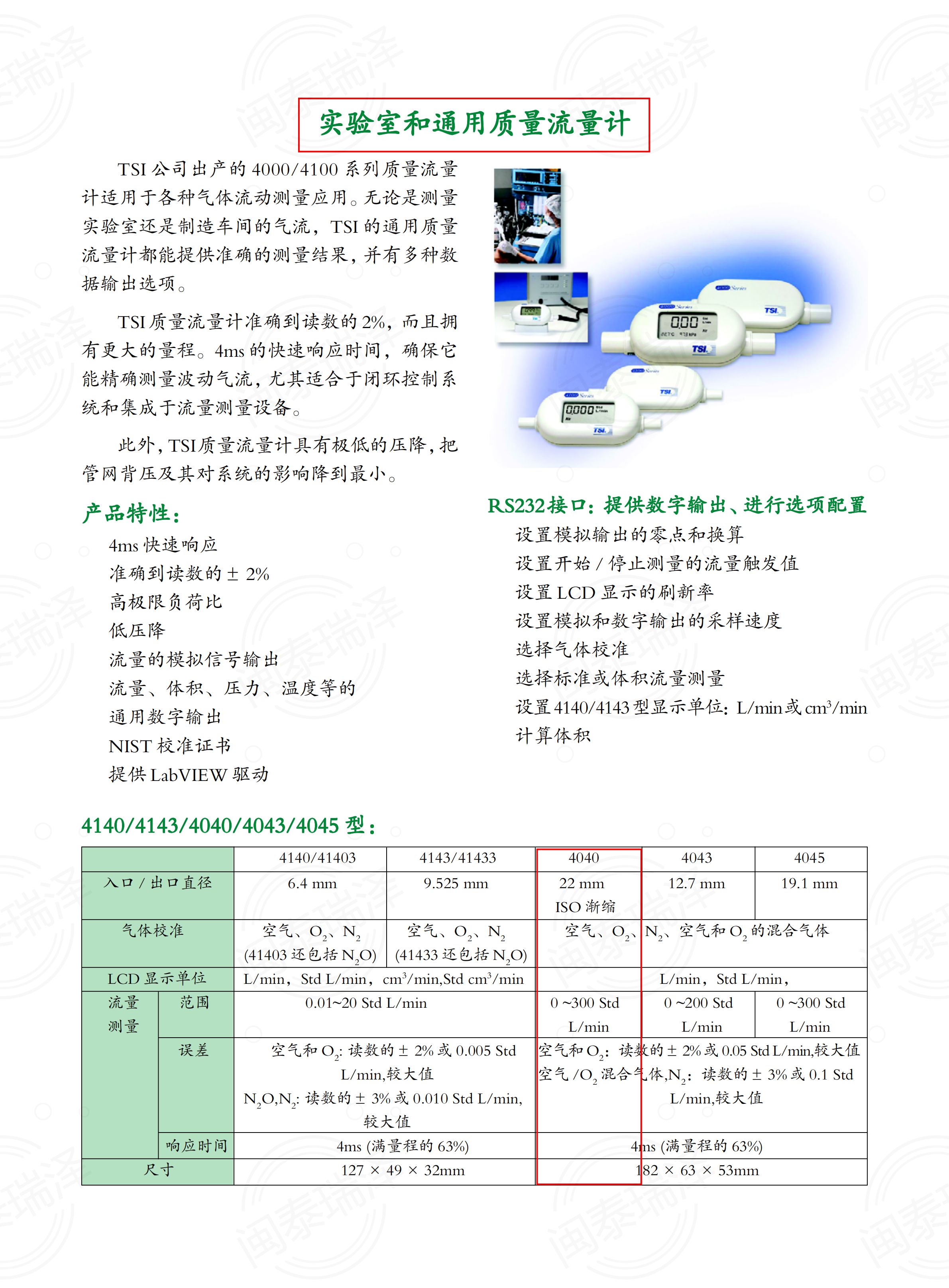

型號 | 4140D | 4143 | 4040H | 4043 | 4045 |
入口/出口直徑 | 0.25” (6.4 mm) | 0.375” (9.53 mm) | 22mmISO 縮進 | 0.50” (12.7 mm) | 0.75” (19.1 mm) |
氣體校準 | 空氣、O2、N2 (41403 還包括 N2O) | 空氣、O2、N2 (41433 還包括 N2O) | 空氣、O2、N2、空氣和 O2 的混合氣體 |
LCD 顯示單位 | L/min，Std L/min，cm3/min,Std cm3/min | L/min，Std L/min |
流量 測量 | 范圍 | 0.01～20 Std L/min | 0 ～300 StdL/min | 0 ～200 StdL/min | 0 ～300 StdL/min |
誤差 | 空氣和 O2: 讀數的± 2% 或 0.005 Std L/min,較大值 N2O,N2: 讀數的± 3% 或 0.010 Std L/min, 較大值 | Air 和 O2:讀數的±2% 或 0.05Std L/min,較大值 Air/O2 混合 氣體,N2:讀數的±3%或 0.1 Std L/min,較大值 |
響應時 間 | 4ms (滿量程的 63%) | 4ms (滿量程的 63%) |
尺寸 | 127 × 49 × 32mm | 182 × 63 × 53mm |

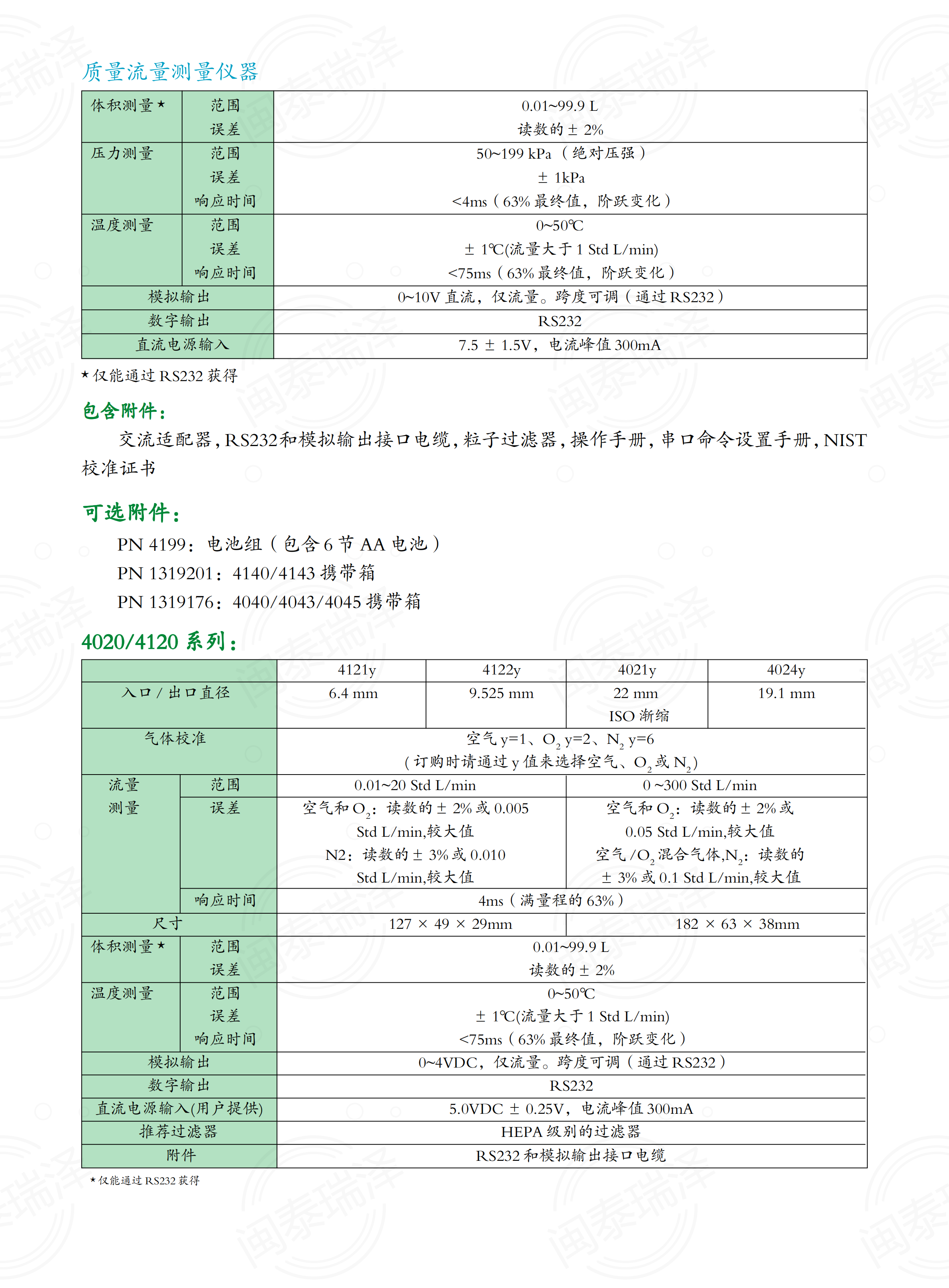

體積 測量 | 范圍 | 0.01～99.9 L |
誤差 | 讀數的±2% |
壓力 測量 | 范圍 | 50～199 kPa （絕對壓強） |
誤差 | ± 1kPa |
響應時 間 | <4ms（63% 終值，階躍變化） |
溫度 測量 | 范圍 | 0～50℃ |
誤差 | ± 1℃(流量大于 1 Std L/min) |
響應時 間 | <75ms（63% 終值，階躍變化） |
模擬輸出 | 0～10V 直流，僅流量。跨度可調（通過 RS232） |
數字輸出 | RS232 |
直流電源輸入 | 7.5 ± 1.5V，電流峰值 300mA |
選型指南
| 流量計型號 | 量程 | 連接管尺寸 | 校準 |
|---|
| 4040 H | 0-300 L/min | 22 mm ISO | Air, O2, N2 |
| 4045* | 0-300 L/min | 3/4" 管 | Air, O2, N2 |
| 4043* | 0-200 L/min | 1/2" 管 | Air, O2, N2 |
| 4140 D | 0.01-20 L/min | 1/4" 管 | Air, O2, N2 |
| 4143 | 0.01-20 L/min | 3/8" 管 | Air, O2, N2 |
選購備件
流量計電池組 型號: 4199
電池組/盒，適用型號：4040/4043/4045/4140/4143/41403，內容含 6 節 AA 電池。
