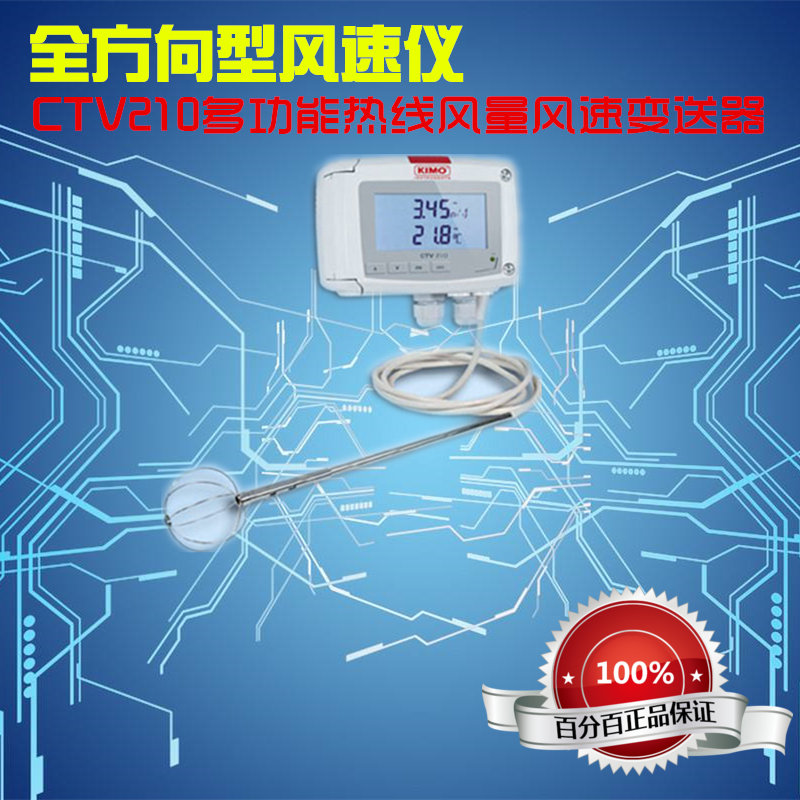

全風向型多功能熱線風量風速傳感器CTV210
簡介
CTV210多功能熱線風量風速變送器可測量通風管道內風溫，風速，風量等參數，精度高；典型應用為潔凈室微風速測量，暖通空調和室內舒適度風速測量。
全風向型多功能熱線風量風速傳感器CTV210產品特色:
1.適用于潔凈室微風速測量,暖通空調和室內舒適度風速測量
2.量程: 0~1m/s 到0~30m/s,0~50 °C (標準型探頭);0~5m/s,0~50 °C (全方向型探頭)
3. 分辨率: 0.01m/s(0~3m/s),0.1m/s(3.1~30m/s)-標準型探頭;0.01m/s(0~5m/s)-全方向型探頭

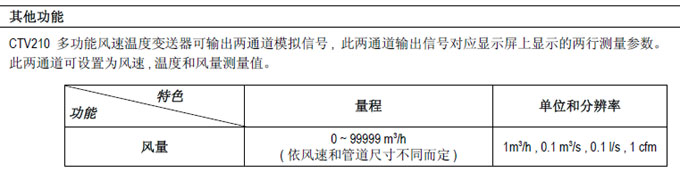

4.功能: 風速, 溫度, 風量
5. 輸出信號: 兩通道 4 線式 0~5, 0~10 V, 0~20 mA, 4~20 mA
6. 電源 24 Vac/Vdc 或 230 Vac
7.顯示測量趨勢指標
8. 現場可進行風速比對和校準
9. 工業塑料外殼, IP65 防護等級
10. 可選擇有或無數字顯示屏
11. 隨貨提供背部固定背板, 變送器旋轉即固定
全風向型多功能熱線風量風速傳感器CTV210技術參數：
| 風速 | 溫度 |
| 量程 | 0~30 m/s(標準型風速探頭 )
0~5 m/s(全方向型風速探頭 ) | 0~+50 ℃ |
| 測量單位 | m/s ,fpm ,km/h | ℃ /℉ |
| 精度 | ±3% 測量值 | ±0.2℃(在 +20 ℃ ) |
| 響應時間 | T63 = 1.6 s | T90 = 0.9 s,風速= 1 m/s |
| 分辨率 | 標準型:0.01m/s(0~3m/s),0.1m/s(3.1~30m/s)
全方向型:0.01m/s(0~5 m/s)
1 fpm,0.1 km/h | 0.1 ℃ |

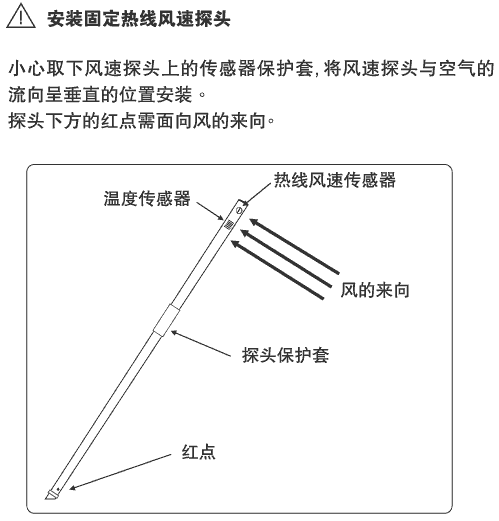

| 傳感器 | 見下圖 | PT100 1/3 DIN IEC751 級鉑電阻 |
| 測量介質 | 潔凈空氣 | 空氣和中性氣體 |
| 電源 | 24 Vac/Vdc ±10%
230 Vac ± 10% , 50 ~ 60 Hz |
| 輸出信號 | 電流: 2 通道 4 ~ 20 mA 或 0 ~ 20 mA ( 4 線式 )
電壓: 2 通道 0 ~ 5 V 或 0 ~ 10 V ( 4 線式 )
負載 : 50Ω ( 0 / 4 ~ 20 mA )
小負載 : 1000 Ω ( 0 ~ 5 / 10 V ) |
| 功耗 | 5 VA |
| 電磁兼容性 | EN 61326 |
| 接線端口 | 螺絲接線槽適用電纜 Ø 2.5 mm2 |
| 電腦連接端口 | KIMO USB 連接線 |
| 操作溫度 | 0 ~ +50 ℃ ( 變送器主機) |
| 儲存溫度 | -10 ~ +70 ℃
|
