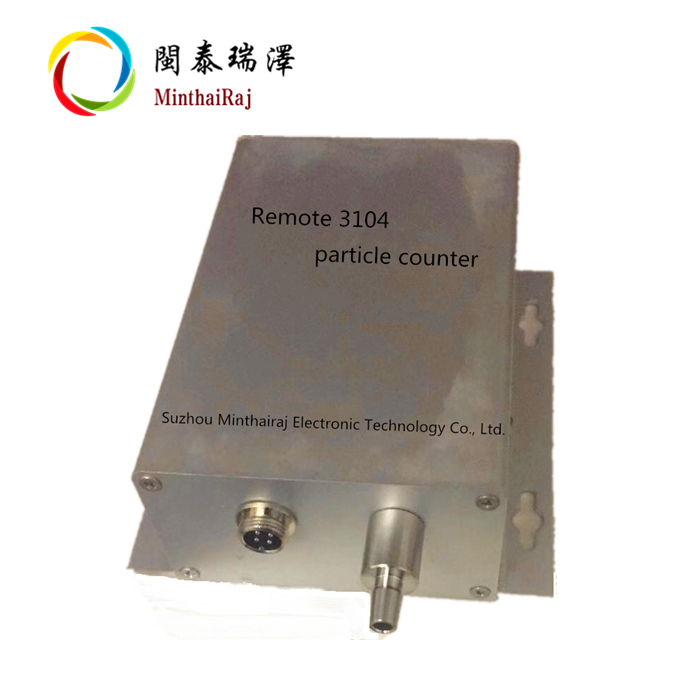

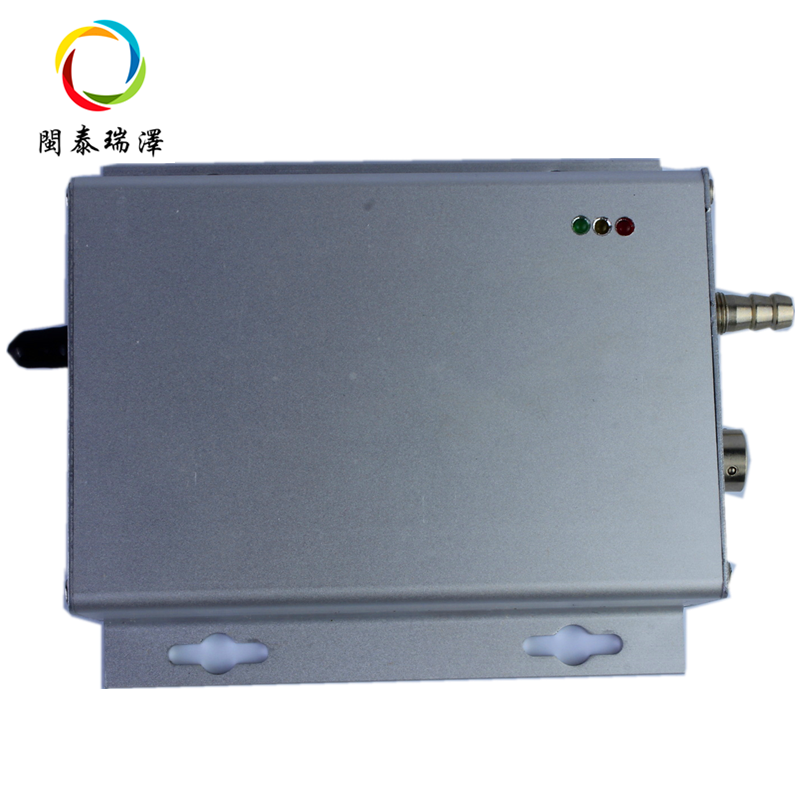

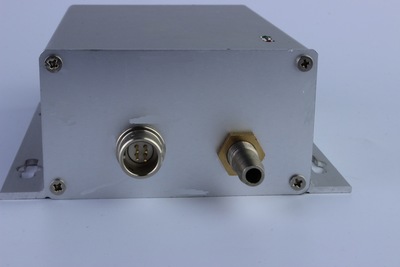

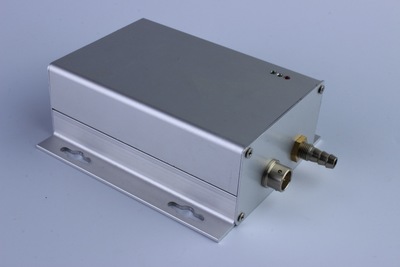

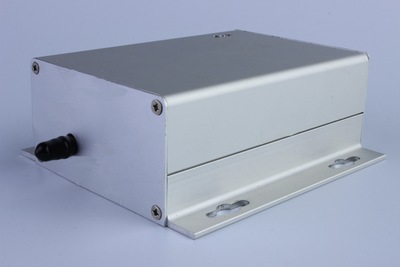

塵埃粒子在線監測系統Remote3104描述
-外殼材質：鋁氧化
.尺寸：*長120 (帶固定邊）,如不需固定邊長（90）另行告知，*寬（含氣嘴長度）150*高50（單位：mm)，可定制不銹鋼外殼
.安裝位置：計數器安裝于設備或墻壁上，等速采樣頭安裝于采樣點，與計數器分離安裝
一、塵埃粒子在線監測系統Remote3104系統簡介
在線式激光塵埃粒子計數器監測系統Remote3104是我公司開發的高科技產品。它采用分散式多點采樣，集中式數據處理的監測手段，大幅度提高了凈化環境的監測質量和水平。已成功在國內多家單位使用，是目前國際凈化系統自動監測的新潮流。
在線式激光塵埃粒子計數器監測系統Remote3104所用核心部件是由我公司獨立開發的全半導體激光粒子計數器。 其計數效率及準確度滿足JJG-547-88塵埃粒子計數器檢定規范懸浮粒子在線監測系統的目的是記錄生產線中關鍵區域空氣中懸浮粒子存在的狀況。它可以對所監測環境空氣中懸浮粒子的粒徑和數量分布進行自動的，連續的監測和記錄，同時產生報表。當監測環境中的懸浮粒子狀態超過*界限和偏離，在線式激光塵埃粒子計數器監測系統Remote3104能自動激發聲光報*，通知相關人員進行處理，從而幫助確保所監測的關鍵環境中的顆粒狀況處于正常狀態，以保證生產的順利進行。本公司所提供的技術方案是根據GMP的相關標準所制定的，符合FDA 和EU對于GMP的要求和規范

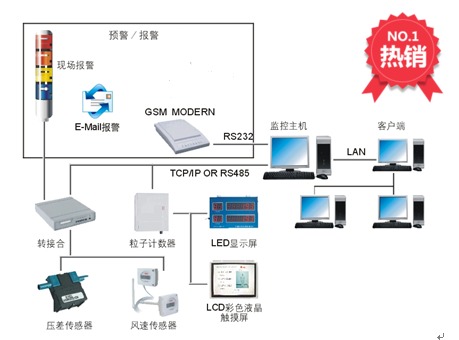

二、系統設計依據、結構框圖及基本工作原理
1. 設計依據：
.潔凈廠房設計規范 GB50073-2001
.潔凈室施工及驗收規范 JGJ-90
.藥品生產質量管理規范（即GMP）（1998修訂板）
.醫藥工業潔凈室（區）懸浮粒子的測試方法 GB/T16292-1943896

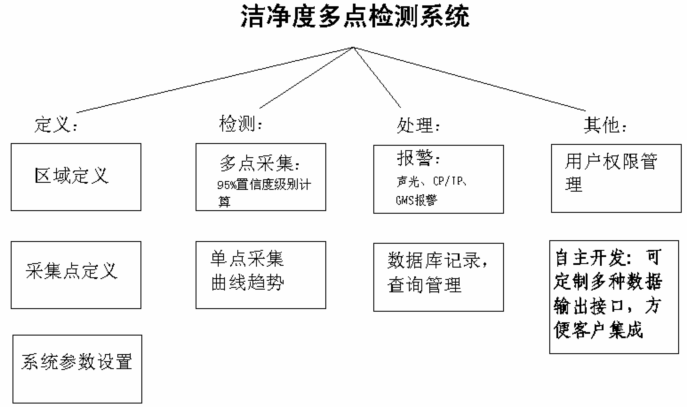

2.軟件框架圖
3.工作原理
計算機控制各個粒子計數器探頭的工作狀態。一般情況下每組測量需進行3～5次采樣。每次測量2分鐘。每次測量結果包括2種粒徑的數量以及環境濕/溫度（選項）和測量時間。由計算機控制各采集點同步測量，所有測量數據都存儲在探頭內，測量完成后，計算機再從各個探頭提取數據，然后進行分析、處理、繪制濃度曲線。全部歷史數據可隨時按需求進行查詢、統計、分析、打印。測量結果超，會立即報*。
三、塵埃粒子在線監測系統Remote3104功能特點
1. 獨立氣泵探頭/一拖多探頭，能做到全天候檢測
2. 除基本顆粒濃度外，可根據區域自動95%置信度級別計算。
3. 多種報*功能。
4. 隔離功能
5. 非標數據庫接口
在線式激光塵埃粒子計數器監測系統Remote3104可根據用戶的流水線設置在線懸浮粒子監測點和浮游菌采樣，對關鍵潔凈區域進行在線連續監測，監測顆粒粒徑為0.5和5.0μm。系統配置外置真空取樣泵，并根據廠房的實際情況配全相應的取樣管、數據線、電源線等輔材。所有線材從不銹鋼管中穿過。并可擴展實現對潔凈室A級區、B級區環境參數的實時監測，包括溫濕度、壓差、風速，并實現顯示、記錄、存儲、打印、報*、歷史記錄查詢等功能。
四、塵埃粒子在線監測系統Remote3104主要技術指標
1. 符合塵埃粒子計數器標準：GB/T6167-2007 JJF1190-2008
2. 流 量:2.83 L/min（0.1cfm）內置泵（推薦）或外置泵，28.3 L/min（0.1cfm）內置泵或外置泵（推薦）
3. 測試粒徑: 0.5μm，5μm或根據客戶要求定制
4. 光源:激光二極管
5. 測試范圍:100級～30萬級
6. 信號傳輸距離〈1.2KM
7. 電源：AC220V 50HZ
