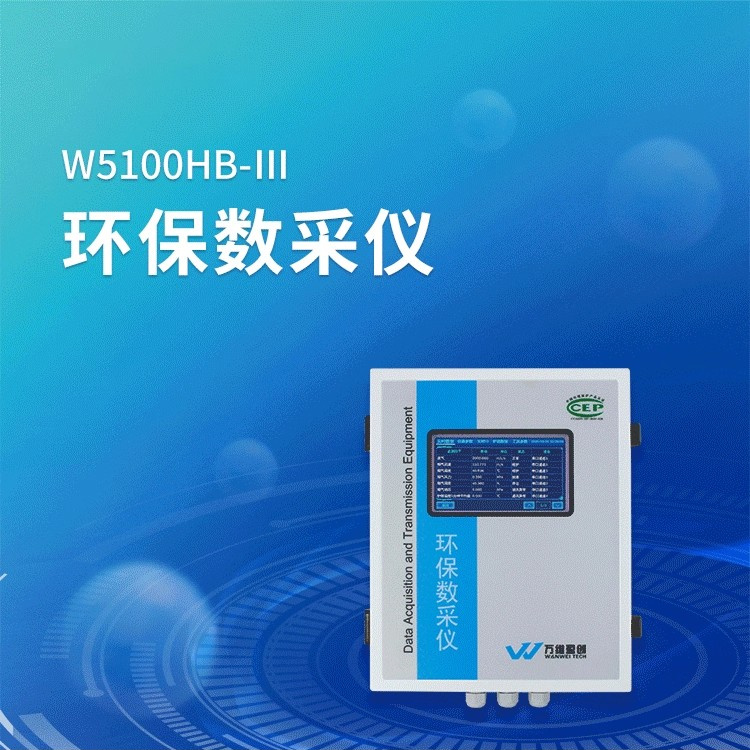

萬維盈創環保數采儀W5100HB-III
簡介

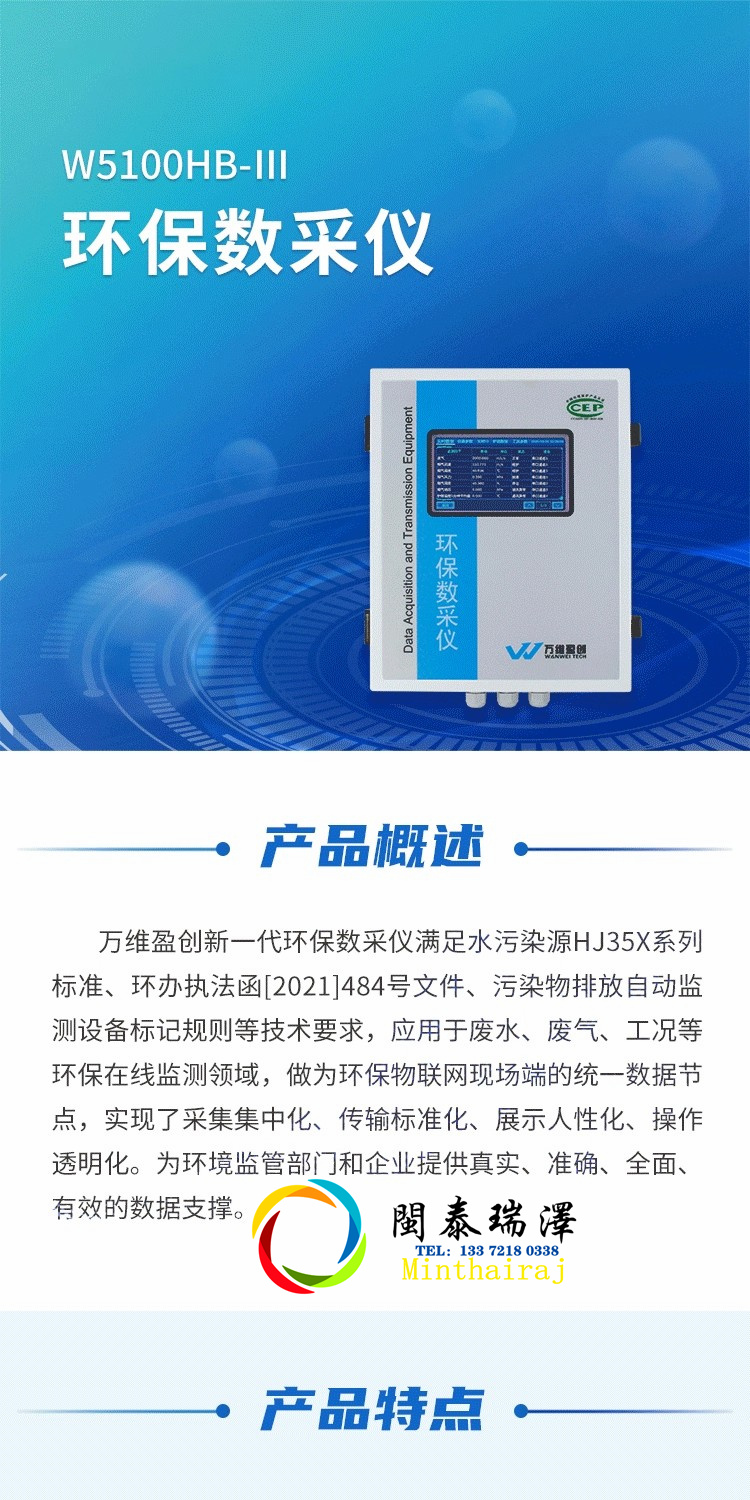

萬維盈創環保數采儀W5100HB-III是應環保領域各級國控、省控及市控污染源環境在線監控(監測)系統的需求而開發研制的產品,通過模擬通道、開關通道、數字通道(RS232/485)與前端各類監測儀器/儀表實現無縫連接,進行本地數據采集、存儲、處理與展示,并通過GPRS/CDMA/3G/4G/有線等網絡將數據遠傳至監控中心

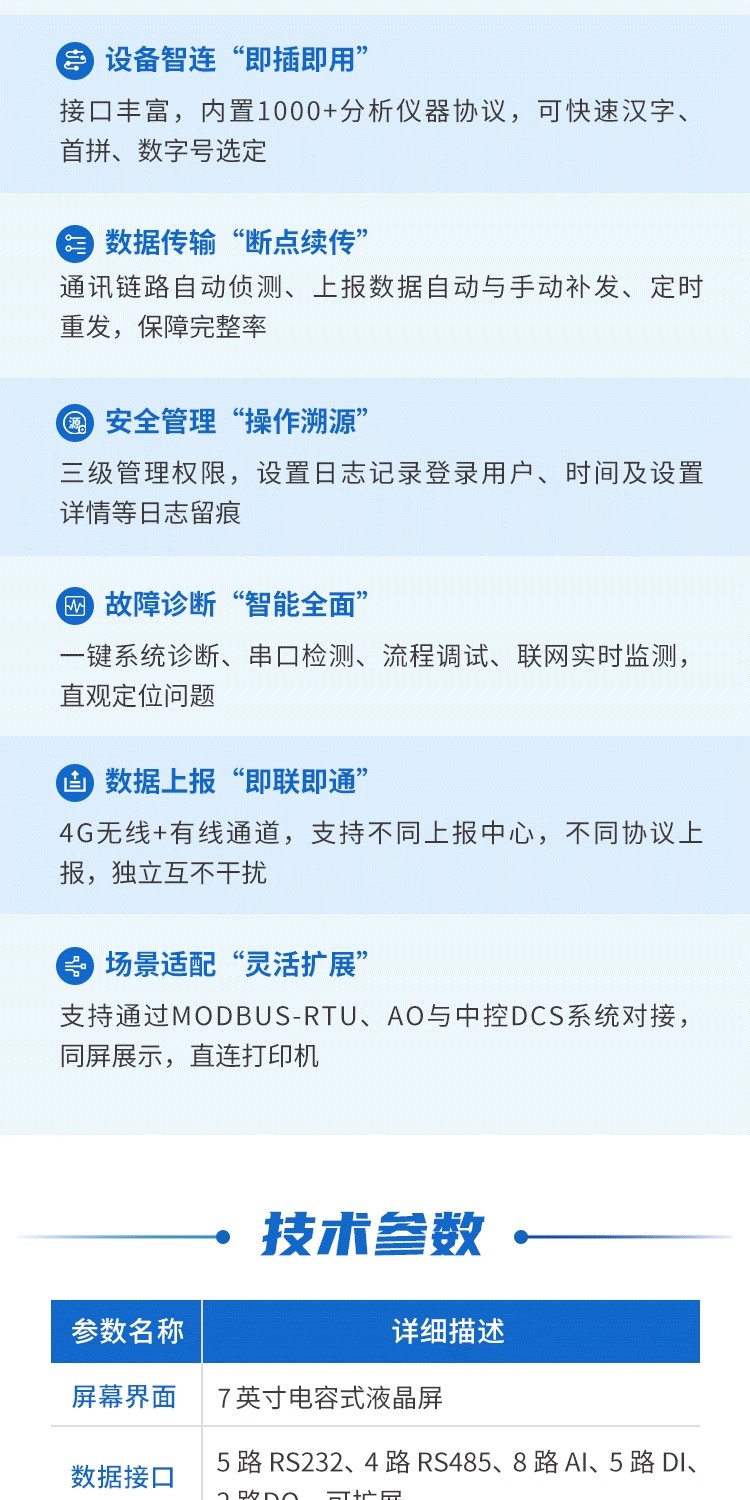

萬維數采儀w5100hb產品優勢:
一、運行狀態“一目了然”多維度展現業務場景下數據和運行狀態
二、設備智聯“即插即用”內置1500+分析儀器協議,可快速通訊
三、故障診斷“智能全面”一鍵系統診斷、串口檢測,直觀定位問題
四、數據傳輸“斷點續傳”通訊鏈路自動偵測,定時重發,保障完整率
五、數據上報“即連即通”4G無線+有線通道,不同協議上報,互不干擾
六、安全管理“操作溯源”三級管理權限,用戶、時間、設置詳情日志留痕
七、外圍設備“快速接入”具體串口、網口、開關量、模擬量多類型通道
萬維數采儀w5100hb功能特點:
1.本產品內置國內外主流儀器廠商近1500+串口協議;
2.支持多種通訊方式多中心數據傳輸,實現各級環保局及企業同步查看數據;
3.WEB方式對數采儀進行遠程設置、升級、程序查看;
4.采用“斷點續傳”,可單方面確保數采儀的在線率達97%以上,借助“平
臺補遺”,上線率可提高到99%,確保數據的完整性;
5.環保認證編號:CCAEPI-EP-2024-1056
萬維數采儀w5100hb技術參數
單元名稱 描述 技術參數
CPU Atmel公司 at91sam9261
芯片主頻 200MHz
存儲器 256M，可選外部存儲：SD卡及USB存儲設備
操作系統 內置Linux操作系統
儀表接口 模擬量輸入（AI） 8 路（可擴展16路），精度12位A/D，0～20mA /4～20mA或0～5V
開關量輸入（DI） 4 路（可擴展12路），光電隔離，直流12-48V
開關量輸出（DO） 2路（可擴展12路），250V/3A 交流直流可選
串口數量 5路RS232 ，2路RS485，MODBUS或定制,
顯示單元 液晶屏 3.5寸TFT
通訊方式 以太網 10M/100M以太網
GPRS/CDMA 可選GPRS/CDMA方式，2/3/4多中心發送
二次開發接口 USB接口 2個（1個USB Host、1個USB Device），可實現本地程序下載、升級。
以太網接口
系統參數 精度 ≤0.2%
電磁兼容 滿足IEC三級標準
電源 220VAC ± 15％ 50HZ ± 5％
后備電池 可選
功耗<5W
安裝結構 壁掛式 可選其它方式
三防設計 防水、防塵、防破壞
通訊協議 HJ/T212-2005 污染源在線自動監測（監控）系統數據傳輸標準。
安裝環境 相對濕度 20％～90％
環境溫度 －10℃～＋60℃
天線 外置，全天候，自帶吸盤

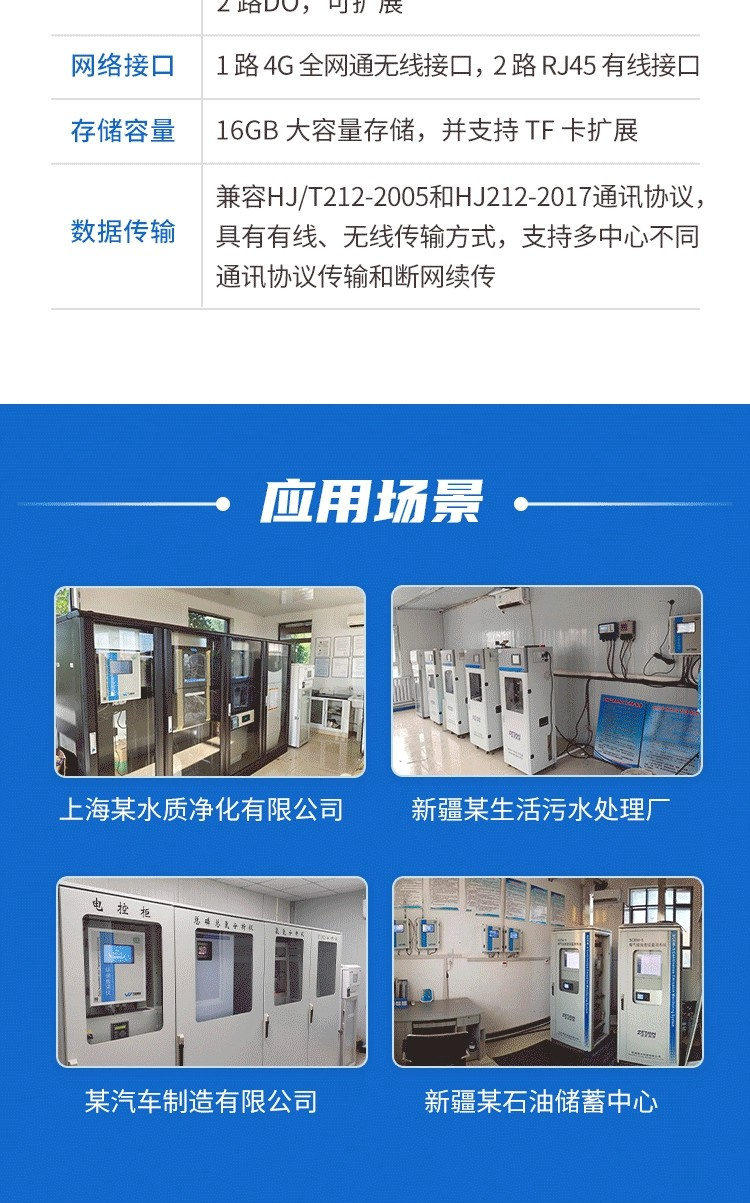

應用領域
W5100HB-Ⅲ環保數采儀已廣泛應用于火電、鋼鐵、焦化、水泥、造紙等多個行業的廢水、廢氣污染源在線監控
