管網多普勒流量計

設備功能

排水管網流量監測系統負責監測排水過程中的流量、流速、水位、水溫， 可定制監測水質 pH、 電導率、濁度等參數。

管網多普勒流量計采用非接觸式測量方式，無需截斷管道或安裝固定堰槽，適用于河道、渠道、下水道等開放或封閉式流體場景 [3]。其技術特性涵蓋寬流速測量范圍（0.03-10m/s）、±1%精度誤差以及常溫至低溫環境適應性（-10℃~60℃），支持含有固體顆粒、氣泡等兩相流體的連續監測。

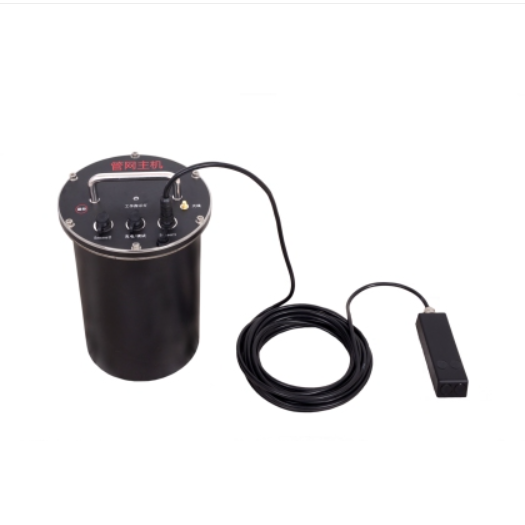

排水管網流量監測系統由以下主要部分組成：

1、 流速流量測量傳感器：通常是超聲多普勒流速流量儀；

2、 管網主機：功能是提供長時間供電，對傳感器實施電源管理實現低功 耗，內置DTU 實現工業總線到以太網的數據轉換與傳輸。

3、 云平臺：提供項目站點管理、接收監測數據并存儲展示與下載。

4、 安裝配件：流量計安裝專用支架、管網主機安裝支架、流量卡、配套 調試工具等

設備參數

管網多普勒流量計設備特點：

1、 內置電池供電，井下無線聯網，免市電接入許可，免太陽能施工市政 許可，施工量小；

2、標配測量流量、流速、水位、水溫，可定制測水質；

3、 設備內置流量積算儀、超聲高精度測水位、支持沉泥補償

4、采集、上報時間可調；

5、高功率天線，保證無線信號連接穩定性；

6、低功耗管理 DTU、 休眠狀態下，不消耗電池電量

7、電池種類可選一次性或可充電

8、全套設備IP68 防水

管網主機參數

流速流量傳感器參數

管網多普勒流量計安裝規范

安裝位置需滿足以下流體動力學條件：直管段要求：上游需保持10倍管徑/渠道寬度的直段（最低5倍），下游需5倍直段（最低3倍）傳感器定位：明渠安裝時距渠底100-250mm，管道安裝需保證傳感器軸線與水流方向夾角小于10°特殊環境處理：閘門下游需延長至30倍渠寬直段，含漂浮物場景需加裝格柵過濾裝置水位要求：最低工作水位需高于傳感器探頭頂部50mm（部分型號可降至50mm）。

校準維護

采用電磁流速儀進行原位標定，通過在測量斷面布設8-12個測點建立流速剖面校準系數。定期維護需清除傳感器表面生物附著物，冬季結冰地區需配備防凍護套。校準周期建議為：清水環境每12個月一次，高含沙量環境每6個月一次。
