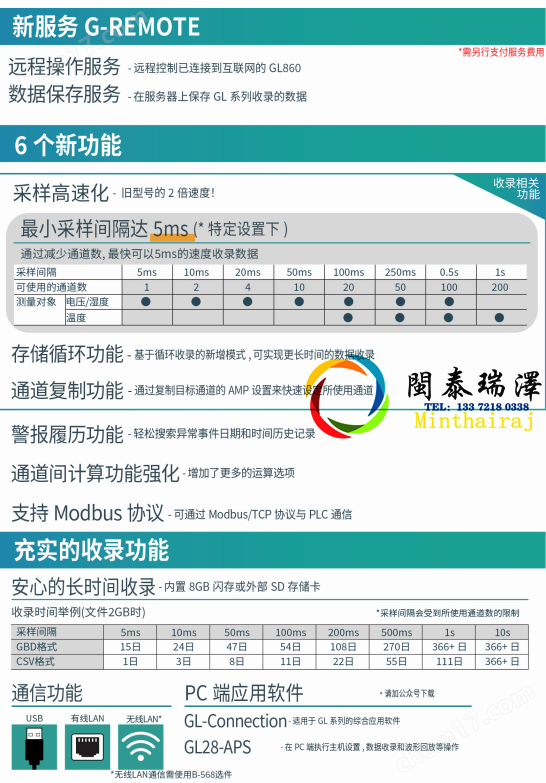

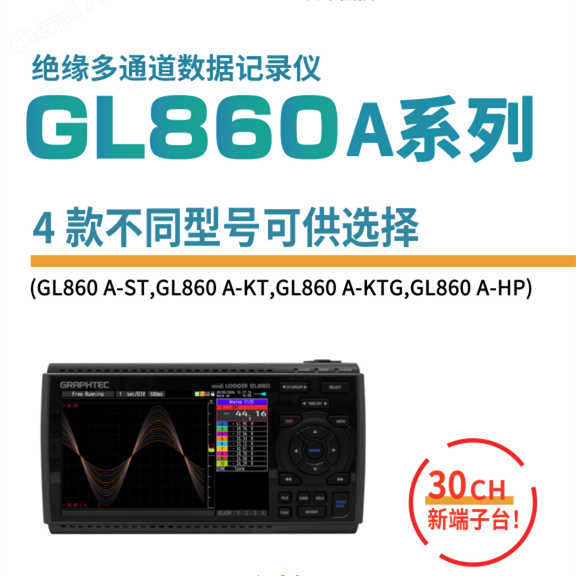

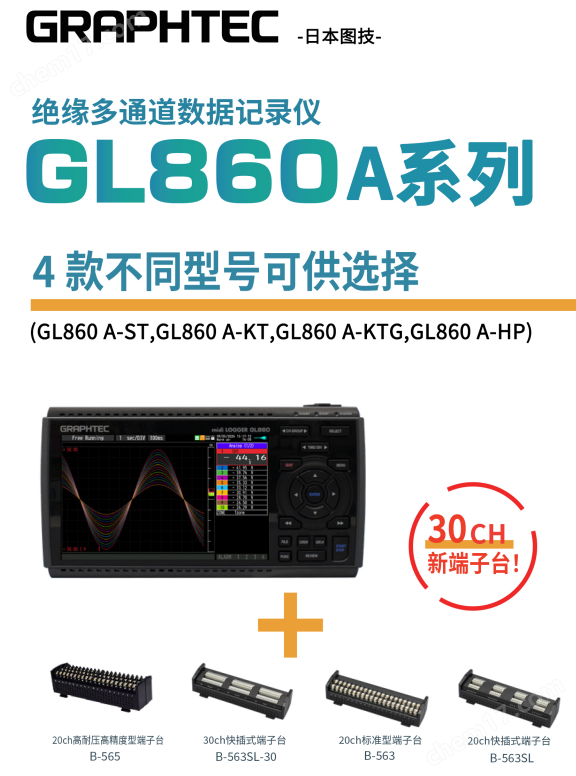

日本圖技GL860A系列（GL860A-ST/GL860A-KT/GL860A-KTG/GL860A-HP）數據記錄儀原GL840記錄儀的升級產品，在型號上增加了新服務“G-REMOTE“?6 個新功能:更快的采樣間隔、內存循環功能、CH 復制功能、報警歷史,Inter-CH 操作、Modbus 通信通過可選的無線 LAN 單元，可以從 PC 進行無線測量。添加了新的 30 通道端子，現在有4 個端子陣容（B-565、B-563SL-30、B-563、B-563L），可以根據應用進行選擇。增加和PLC聯接功能，也可以通過HUB連接多臺設備。
GRAPHTEC GL860系列數據記錄儀可對多種物理信號進行測量，比如電流、溫度、濕度、脈沖、邏輯、壓力等。每個模擬輸入通道都相互獨立且電氣隔離，這種設計提高了測量的準確性和穩定性，允許在復雜的電氣環境下進行精確測量。標配8G的內置,8的內置Flash閃存。機器外接SD卡**還可以32G存儲空間。通過設定接口和信號類型，可輕松操作。新增遠程操作、警報歷史查看和強大通道運算功能。內存不足時自動刪除舊文件。無線LAN單元可選訪問點或站點模式，但使用時不能裝載SD卡。CSV格式保存時，僅在高速采樣時可使用備份功能。
性能特點
高精度數據采集：能夠精確地采集多種類型的數據，如電壓、電流、溫度、濕度等，為用戶提供準確可靠的測量結果.
多通道輸入：配備多個輸入通道，可同時連接多個傳感器或信號源，實現對多個信號的同步采集，有助于全面監測和分析復雜系統的運行狀態 。
寬量程輸入：支持較寬范圍的輸入信號幅值，可適應不同量級的信號測量，減少了對信號預處理的需求，提高了系統的靈活性和適應性。
高采樣率：具備較高的采樣頻率，能夠快速捕捉到信號的變化細節，對于動態變化較快的信號也能進行準確記錄和分析，適用于對實時性要求較高的測量場景.
存儲功能
大容量內部存儲：內置較大容量的存儲介質，如閃存等，可長時間保存大量的采集數據，無需頻繁更換存儲設備，方便用戶對歷史數據進行查詢和分析.
可擴展外部存儲：提供外部存儲接口，支持插入 SD 卡、U 盤等外部存儲設備，進一步擴展存儲容量，滿足用戶對長時間、大規模數據存儲的需求.
多種存儲模式：支持多種數據存儲模式，如連續存儲、觸發存儲等。觸發存儲功能可根據用戶設定的觸發條件，如信號閾值、時間等，自動開始和停止數據存儲，有效節省存儲空間并提高數據的針對性.
顯示與操作
直觀的液晶顯示屏：配備大尺寸、高分辨率的液晶顯示屏，能夠清晰地顯示采集到的數據波形、測量值、統計信息等，方便用戶實時觀察和監測數據變化.
圖形化操作界面：采用圖形化的用戶界面，操作簡單直觀，用戶通過觸摸屏或按鍵即可輕松進行參數設置、通道配置、數據查看等操作，無需復雜的編程和專業知識。
豐富的顯示功能：支持多種顯示模式，如波形顯示、數值顯示、趨勢圖顯示等，用戶可根據實際需求靈活切換顯示模式，以便更好地分析和理解數據.
觸發功能
多種觸發條件：提供多種觸發條件設置，包括信號電平觸發、邊沿觸發、窗口觸發等，用戶可根據具體的測量需求選擇合適的觸發條件，確保數據采集的準確性和有效性.
觸發組合功能：支持觸發條件的邏輯組合，如 “與”、“或” 等關系，能夠實現更復雜的觸發條件設置，滿足不同應用場景下的特殊觸發需求.
精確的觸發檢測：具有高精度的觸發檢測電路，能夠準確地識別觸發事件的發生時刻，確保數據采集的同步性和完整性，觸發檢測精度可達 ±0.5% F.S..
通信接口
USB 接口：配備 USB 接口，方便與計算機進行連接，實現數據的快速傳輸和備份，同時也可通過計算機對記錄儀進行遠程控制和配置.
以太網接口：支持以太網通信，可將記錄儀接入局域網或互聯網，實現遠程監測和數據共享，便于多用戶同時訪問和分析數據，提高工作效率.
支持多種通信協議：兼容多種常見的通信協議，如 TCP/IP、UDP 等，方便與其他設備或系統進行集成和通信，實現數據的無縫傳輸和交互.
電源供應

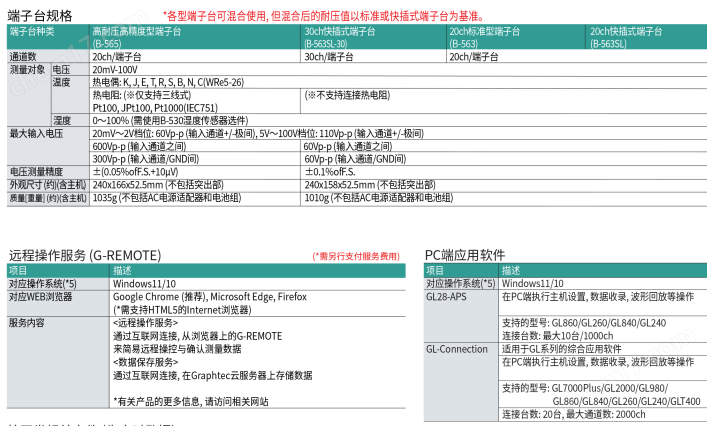

參數規格
輸入通道數 | 20通道 | 30頻道 | 20通道 | 20通道 |
輸入端子形狀 | M3螺絲 | 無螺絲 | M3螺絲 | 無螺絲 |
輸入法 | 掃描方式采用photomos繼電器，所有通道隔離，平衡輸入 |
測量范圍*1 | 電壓 | 20、50、100、200、500mV、1、2、5、10、20、50、100V、1-5V滿量程 |
溫度 | 熱電偶：K、J、E、T、R、S、B、N、C（以前為 W (WRe5-26)） |
RTD（**三線式）：Pt100、JPt100、Pt1000 (IEC751) | （*不可連接電阻溫度傳感器） |
溫度范圍：100℃、500℃、2000℃（華氏度：150°F、750°F、3000°F） |
濕度 | 0 至 100%（需要單獨的專用濕度傳感器 B-530） |
**輸入電壓 | 輸入端子之間 +/- | 20mV～2V量程：60Vp-p（輸入端子+/-之間），5V～100V量程：110Vp-p（輸入端子+/-之間） |
輸入端子/輸入端子之間 | 600Vp-p | 60Vp-p |
輸入端與GND之間 | 300Vp-p | 60Vp-p |
耐電壓 | 輸入端子/輸入端子之間 | 600Vp-p | 350Vp-p 1 分鐘 |
輸入端與GND之間 | 2300VACrms 1 分鐘 | 350Vp-p 1 分鐘 |
電壓測量精度 | ±（滿量程的0.05%+10μV） | 滿量程的±0.1% |
工作溫度環境 | 0～45℃ |
外形尺寸（*包括主體） | 240×166×52.5mm（不含突出部分） | 240×158×52.5mm（不含突出部分） |
質量（大約）（*包括主體） | 1035g（不含AC適配器和電池） | 1010g（不含AC適配器和電池） |
各測量精度請參閱使用說明書。
應用領域
工業自動化：可用于監測和記錄工業生產過程中的各種參數，如溫度、壓力、流量、電流等，幫助工程師及時發現生產過程中的異常情況，優化生產工藝，提高產品質量和生產效率。
實驗室研究：在科學實驗中，可用于采集和記錄實驗數據，如物理實驗中的電壓、電流變化，化學實驗中的溫度、濃度變化等，為科研人員提供準確的數據支持，助力科學研究和技術創新。
環境監測：適用于對環境參數的長期監測，如大氣溫度、濕度、氣壓、噪聲等，為環境保護和氣象研究提供數據依據，有助于及時掌握環境變化趨勢，采取相應的環境保護措施。
能源管理：可用于監測和分析能源消耗情況，如電力系統中的電壓、電流、功率等參數，幫助用戶實現能源的合理分配和節約使用，降低能源成本，提高能源利用效率 。
