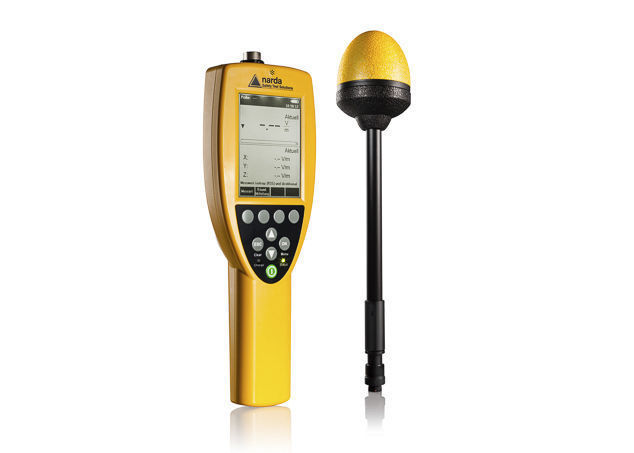

儀器簡介: nbm550電磁輻射分析儀從屬于NBM－500系列，能極其準確地測量非電離輻射。探頭覆蓋了從長波到微波輻射的所有頻率（5Hz-60GHz），可作：工頻、高頻、超高頻、微波等測量；通過配備不同類型的探頭可以測量電場、磁場強度，同時配備有普通探頭和其他基于人體安全標準的計權類型探頭，這些探頭均通過獨立校準，并且使用非揮發性存儲器存儲探頭參數和校準參數。因此，探頭可以用于任何一款NBM-500系列儀器上而不會對校準準確度有任何損失。
一、nbm550電磁輻射分析儀主要特點 1. 從低頻到微波的超寬頻率范圍；從5Hz－60GHz的三維全向探頭。 2. 智能型探頭接口界面，可自動識別探頭參數，易于操作。
3. 顯示和操作 – 圖形化用戶界面 – 多語言選擇 – 單色液晶背景，可選照明時間，在強光下仍能輕松讀取
4. 結果顯示與評估 – 5種結果顯示方式： 即時值(Actual)；*小值(Min)；**值保持(Max Hold)；平均值(Average)；**平均值(Max Avg)
– 歷史記憶模式可連續存儲8小時的測量結果和結果時域圖（見上圖） – 單位選擇：當使用非計權探頭時顯示V/m、A/m、mW/cm2、W/m2；當使用計權探頭時顯示限值百分比% – 內置公眾安全標準限值，在確知頻率的情況下，測量結果可直接顯示為“百分比標準”
5. 自動調零，校準數據的應用 – NBM探頭類型的自動識別以及校準參數的使用 – 可選時間間隔的全自動調零 – 校準提醒功能可讓用戶選擇適當時機進行校準
6. 特殊評估 – 時間平均，*多30分鐘的周期設置 – 離散或連續的空間平均 – *多24個場所的空間平均
7. 報警功能 – 可聽聲報警功能，用戶可自定義報警限值 – 可聽聲敏感點報警搜尋功能
8. 操作 – 用戶自定義設置便于儀器的使用和設置讀取 – 用戶可選擇自動關機功能以節省電量 – 保持按鈕可以“凍結”顯示結果，便于用戶讀取 – 鎖鍵盤功能防止意外操作
9. 遠程操作 – NBM-TS PC軟件可以對測量進行遠程操作 – 通過USB接口或光纖連接PC – 使用光纖連接探頭可以使測量更加方便自由。把NBM-520當作探頭延伸柄使用，NBM-550可遠程操作進行測量，而光纖的使用避免了使用金屬線纜對測量的影響
10. 結果存儲和評估 – 可存儲5000個數據 – 可存儲外部輸入數據 (例如連接里程表) – 定時存儲數據 (例如長期監測) – 屏幕截圖以bitmap方式下載 – 使用” NBM-TS” 軟件方便地進行數據管理和進行評估
二、NBM550全頻段電磁輻射檢測儀產品架構： NBM550全頻段電磁輻射檢測儀主機 + 探頭（不同頻段探頭可選）
三、nbm550電磁輻射分析儀檢測參數：
| 顯示類型 | 單色液晶 | | 顯示尺寸 | 10 cm (4 ), 240 x 320 | | 背景光 | 白色，照明時間 (關, 5s, 10s, 30s, 60s, 持續) | | 更新速率 | 圖表200 ms, 數據400 ms | | 單位 | mW/cm2, W/m2, V/m, A/m, % (標準的) | | 結果類型(三維同向, RSS) | 實時值, *大值, *小值, 平均值,*大平均值 | | 結果類型 (X-Y-Z型) | 實時X值, 實時Y值, 實時Z值 (要求具有單軸的探頭) | | 時間平均 | 選擇平局時間, 4 s to 30 min (2 s 間隔) | | 空間平均 | 不連續或連續 | | 多位置空間平均 | *多24個點的空間平均,存儲每個點或總值 | | 歷史紀錄模式 | 與實時圖片顯示結果所對應的時間 (2 minutes － 8 hours) | | 修正頻率 | 1 kHz－100 GHz或關閉 (直接輸入頻率或在校準點之間) | | 熱源追蹤 | 漸增或漸少場強 (結果類型實時或*大) | | 報*功能 | 2 kHz報* (4 Hz 循環), 可調整限值 | | 定時 | 預設開始時間: *多24小時或立即開始
持續時間：*多100 h
間隔時間：1s to 6 min (間隔11s) | | 物理存儲 | 12 MB閃存記錄測量結果和音頻文件 | | 存儲容量 | *多5000個數據 (包括儀器設置, 時間和GPS數據) | | 遠程控制 | 通過USB或光纖RS232接口（可選）
串行,全雙工,460800波特(虛擬串口),多針連接器
串行,全雙工,460800波特,無奇偶 | | 耳機 | 3.5 mm TRS, 16歐姆, 只適用于音頻錄制 | | 外部儀器 (用于結果存儲) | 利用多針連接器.接口連接器BNC電纜 當接觸引起短路 | | GPS接收器 | 利用多針連接器; GPS接收機可提供一個選擇接口電纜 | | 探頭 | 即插即用自動檢測,使用所有NBM系列探頭 | | 測量條件 | 超過限值:當測量超出可調限值時存儲結果
超過可調限值:當測量高于或低于可調限值時存儲結果 | | 測量范圍 | 存儲所有數據，例如以5Hz的速率存儲*和*后一個數據 | | 麥克風 | 麥克風位于儀器頂部附近narda標識處 | | 記錄條件 | 記錄時必須確定監測條件 | | 記錄時間 | 每個聲音文檔*多存儲30 s。音頻文檔可記錄和結果相關的數據 | | 記錄格式 | 8-bit PCM, WAV格式存儲(約240 kbyte/ 30 s) | | 輸出 | 耳機輸出(可調整輸出條件)或通過NBM-TS PC軟件 | | 接收類型 | 12個衛星頻道追蹤， DGPS 接收, WAAS/ EGNOS 調協 | | 位置數據顯示 | 緯度(Lat)和經度(Long)
單位選擇： DMS (度數, 分鐘, 秒)/ MinDec (小數分鐘)/ DegDec (小數度數) | | 測量系統 | WGS84/ NAD83 | | 位置*性 | < 3 m (DGPS, WAAS), <15 m (SPS), NBM-550可顯示高精度模式 | | 更新速率 | 1s | | 接收器尺寸/重量 | 直徑61mm高度19.5mm / 62g | | 裝備接收器 | 可在儀器下部安裝三腳架 | | 推薦校準周期 | 24個月 | | 電池 | 鎳氫可充電電池, 4 x AA尺寸 (Mignon), 2500 mAh | | 運行時間 | 20小時 (關閉背景光, 沒有GPS)
12小時 (常開背景光，沒有GPS)
10小時 (連接GPS接收器, 關閉背景光) | | 充電時間 | 2小時 | | 電量顯示 | *, 80%, 60%, 40%, 20%, 10%, low level (< 5%) | | 緯度范圍 | 監測 -10 °C to +50 °C
傳輸-30 °C to +70°C | | 濕度 | 5 to 95%,無冷凝 ~29 g/m3
*濕度 (IEC 60721 -3-2 class 7K2) | | 尺寸 (高x寬x直徑) | 45 x 98 x 280 mm (無探頭和GPS接收器) | | 重量 | 550 g (無探頭和GPS接收器) | | 附件 | 充電器, 充電電池, 肩帶, 三腳架，NBM-TS軟件，手動操作, 校準證書, USB接口 |
探頭范圍選擇： 型號 名稱及頻率范圍 貨號 注釋
NBM-550 電磁輻射分析儀 范圍5Hz-60GHz 2400/101B 詳見NBM-550 技術資料
EF0391 三軸電場探頭100kHz-3GHz 2402/01B 電場探頭，選配三軸探頭又稱三維同向或三向探頭
EF1891 三軸電場探頭3MHz-18GHz 2402/02B 電場探頭，選配
EF5091 三軸電場探頭30MHz-50GHz 2402/10B 電場探頭，選配
EF6091 三軸電場探頭100MHz-60GHz 2402/04B 電場探頭，選配
HF3061 三軸磁場探頭300 kHz - 30 MHz 2402/05B 磁場探頭，選配
HF0191 三軸磁場探頭30MHz -1GHz 2402/06B 磁場探頭，選配
EHP-50D 三軸電場、磁場探頭5Hz-100KHz 2404/101 EHP-50D，選配（工頻） 本質是不帶輸入與顯示單元的選頻電磁輻 射分析儀，不僅可測量場強強度，也可測量頻譜特性。
產品應用 1.公共安全規定所指定的電磁場測量 2.界定電磁安全區域 3.測量和監測廣播、雷達等設備周邊的場強 4.測量手機基站和衛星通信系統的場強是否符合安全標準限值 5.工業領域場強測量，例如焊接設備，高頻加熱、回火、干燥設備 6.測量以保護使用透熱療法的工作人員和使用其他高頻輻射的（疾控）儀器的人員 7.電磁兼容的測量 |
