簡介
懸浮物污泥濃度計是為測量市政污水或工業廢水處理過程中懸浮物濃度而設計的在線分析儀表。無論是評估活性污泥和整個生物處理過程、分析凈化處理后排放的廢水還是檢測不同階段的污泥濃度，懸浮物污泥濃度計都能給出連續、準確的測量結果。型懸浮物污泥濃度計由變送器和傳感器組成。傳感器可以方便地安裝在池內、排水管、壓力管道或自然水體中，光電式污泥濃度計能自動補償因污染而引起的干擾。傳感器帶有空氣清洗功能，能根據預先設置的時間自動定時清洗，從而大大降低了儀器維護的工作量。廣泛應用于給水池 沉淀池 進水口、出水口、曝氣池、回流污泥、初沉池、二沉池、濃縮池、污泥脫水、造紙廠等．
固體懸浮物濃度計ViSolid700IQ牢固的構造和有效的超聲波清洗，使我們的濁度和懸浮固體探頭非常適合在污水處理廠這種環境下使用。測試準確，保養省是它的主要特色。懸浮固體濃度傳感器 ViSolid 700 IQ 和IQ Sensor Net系統主機的配套使用，時時在線監測濁度！

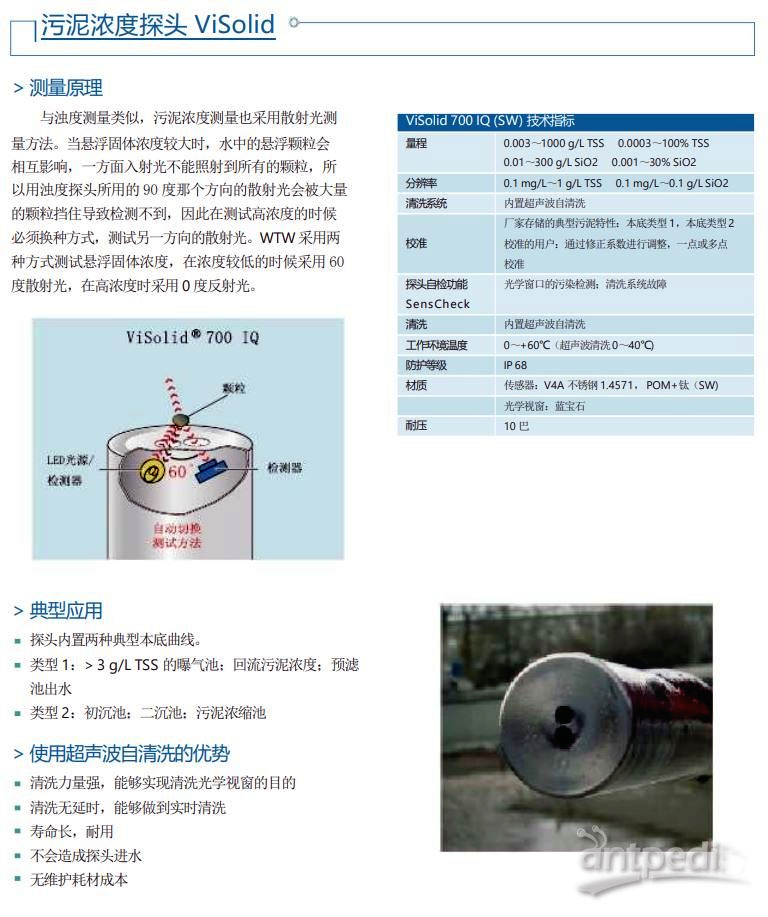

原理
隨著懸浮固體濃度不斷變大，水中的懸浮顆粒會相互影響，一方面入射光不能照射到所有的顆粒，另一方面90度那個方向的散射光會被大量的顆粒檔住導致感測不到，因此在測試高濃度的時候必須換種方式，測試另一方向的散射光。WTW采用兩種方式測試懸浮固體濃度，在濃度較低的時候采用60度散射光，在高濃度時采用180度背射光。
固體懸浮物濃度計ViSolid700IQ特點：
理想的超聲波清洗技術
符合EN ISO7027
采用精密光學元件
光學鏡片為耐磨的藍寶石
SensorCheck電極自檢功能，保證運行可靠
長期穩定性好
出廠前經過嚴格準確的校正
一體化設計
結構牢固
無磨損件
保養省
主要特性:
860nm雙近紅外光高精度測里
測里范圍:0.003 -1000g/l
準確度為讀數2%
分辨率達到0.1mg/L
反應時間可調整:1-300秒
校正:符合DIN38414要求
內置兩種校正測里曲線，適用于污水處理廠各工藝點,實現準確測里:用戶也可進行多點校準
清洗:連續自動/超聲波
傳感器采用非機械式的超聲波自清洗設計，保障了自清洗效果，同時:1.減少了機械裝置引起的電極維護維修等問題:2.傳感器表面光看，避免了臟物纏繞積聚問題發生，減少了讀數錯誤及故障的發生。保養費用低
光學視窗:藍寶石鏡面，光學特性好，結實耐用
外殼村質:不銹鋼/POM
19系列,控制器可以1拖多個傳感器!可以同時連接多個參數的傳感器進行測量，比如測重DO、硝酸鹽氮、PHORP、電導、
氨氮、UV-COD等傳感器:
自檢測、數據存儲和報警設置功能
適用于:污水廠曝氣也、回流污泥、濃縮池、脫水機等位置
應用領域
濁度和懸浮固體是水質監測的兩個重要指標，在線測試濁度和懸浮固體通常采用紅外光散射法，主要用在地表水、曝氣池、自來水、循環水、污水廠、污泥回流控制以及排放口監測。
干凈的傳感器是可靠測試的前提條件
光學鏡片最怕沾污，表面如果有污垢將導致錯誤的測試結果，引起的誤差大小很難判斷。而且沾污后，顆粒會成倍地附著在受污的鏡片上，加劇污染程度，特別是在污水處理廠這種比較惡劣的應用環境下，如何避免微生物結垢才是真正的問題所在。因此即使傳感器經過人工清洗擦拭后還需要特殊的清洗才能保證徹底清洗干凈了。

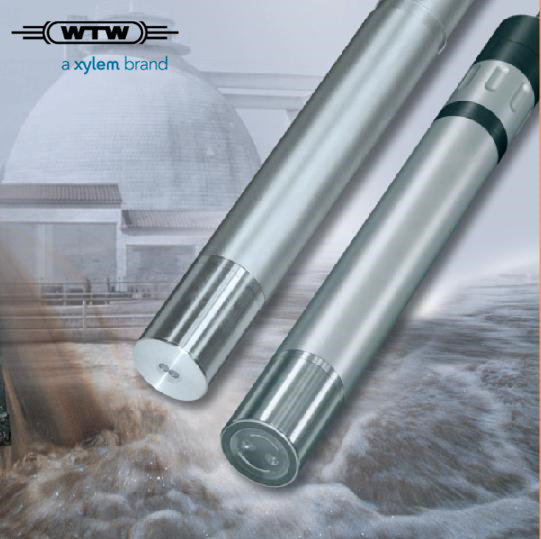

新型濁度儀VisoTurb700IQ和懸浮物傳感器ViSolid700IQ
VisoTurbandViSolid傳感器的成功推出宣告了WTW真正擁有自己的光學傳感器，即濁度和懸浮固體傳感器。這些傳感器均配有******、可靠的超聲波清洗元件，保證傳感器可以長期可靠地運行，只需最少的保養。WTW的濁度傳感器采用散射光比濁法，符合ENISO7027標準規定。懸浮固體傳感器采用散射光測試法。上述傳感器的另一大特點是測試范圍非常廣，VisoTurb濁度0-4000FNU,ViSolid懸浮固體0-300g/lSiO2，儀器有AutoRange自動切換量程功能，使分辯率達到****。因此，只用兩種傳感器就可測試幾乎所有的樣品，從飲用水到粘稠的污泥。標準配備的超聲波自動清洗系統，不易磨損。
基本原理簡述如下：
傳感器上有一個超聲波發生器，只要傳感器連到系統中，就有高頻超聲波信號產生，使光學鏡片一直在振動，振幅為幾個微米。在鏡片中央，振幅**。這樣可防止任何形態的污染物堆積在鏡片上，保證了連續可靠運行。某些鈣鹽時間久了還是會附著在傳感器上，形成即使用刷子或其它清洗劑都難以消除的污垢，只能用酸洗來清除。超聲波振動還可防止氣泡堆積在測試區內干擾測試，因為氣泡也會散射一部分光。
保養省體現在以下幾個方面：
a.跟傳統的帶刮擦片的傳感器比較，WTW的傳感器表面非常光滑平整，污物不容易附著在鏡片表面上。
b.連續的超聲波清洗系統從一開始就杜絕了污染物附著在傳感器表面上，還可消除氣泡干擾。
c.因此，這種傳感器應用場合很廣，可連續幾個禮拜可靠運行，不需任何維護清洗。
牢固的構造和有效的超聲波清洗，使我們的濁度和懸浮固體傳感器非常適合在污水處理廠這種環境下使用。測試準確，保養省是它的主要特色。
固體懸浮物濃度計ViSolid700IQ技術參數
| 型號 | 懸浮固體濃度傳感器 Visolid 700IQ |
| 單位 | g/l SiO2 / % SiO2 | g/l TSS / %TSS |
| 測試量程 | 0.01 … 300 g/l SiO2；0.001…30% SiO2 | 0.003 … 1000 g/l TSS； 0.0003…100% TSS |
| 光源 | 860nm |
| 測量原理 | 散射光測試過程符合EN ISO 7027 DIN EN 7027 或ISO 7027 標準 |
| 典型應用 | 類型1：污水廠活性污泥、回流污泥 – 測量值大于3g/l； 類型2：消化污泥 |
| 校正 | 1、內置上述兩種標準污泥校正曲線
2、用戶自定義標正：輸入校正因素進行調整、單點或多點校正 |
| 準確度 | < 2% (類型1)， < 4% (類型2) |
| 分辨率 | 測量單位 | 測量范圍 | 分辨率 |
| g/l TSS | 0 … 400.0 mg/l
0 … 4000 mg/l
0 … 25.00 g/l
0 … 40.00 g/l
0 … 400.0 g/l
0 … 1000 g/l | 0.1 mg/l
1 mg/l
0.01 g/l
0.01 g/l
0.1 g/l
1 g/l |
| % TSS | 0 … 400.0 ppm
0 … 4000 ppm
0 … 2.500%
0 … 4.000%
0 … 40.00%
0 … 100.0% | 0.1 ppm
1 ppm
0.001%
0.001%
0.01%
0.1% |
| g/l SiO2 | 0 … 400.0 mg/l
0 … 4000 mg/l
0 … 25.00 g/l
0 … 40.00 g/l
0 … 300.0 g/l | 0.1 mg/l
1 mg/l
0.01 g/l
0.01 g/l
0.1 g/l |
| % SiO2 | 0 … 400.0 ppm
0 … 4000 ppm
0 … 2.500%
0 … 4.000%
0 … 30.00% | 0.1 ppm
1 ppm
0.001%
0.001%
0.01% |
| 清洗系統 | 超聲波清洗系統 |
| SensCheck | 電極自診斷功能，測試故障識別（污泥型號1）或清洗系統有故障時輸出警報信號 |
| 周邊環境 | 工作溫度：0 … 60℃; 超聲波清洗系統：0 … 40 °C (過熱保護); 貯存溫度：-5 … 65℃ |
| 機械構造 | 光學鏡片：藍寶石，電極本體：V4A不銹鋼1.4571; 防護等級：IP68 |
| 耐壓 | 10巴（含傳感器連接電纜） |
| 插入深度 | *小10cm，*大100m |
| 功耗 | 1.5 W |
| 尺寸 | 365×40 mm（長×直徑），不包括IQ電纜SACIQ |
五、訂貨信息| 型號 | 說明 | 訂貨號 |
| ViSolid 700 IQ | TSS/MLSS傳感器，內置超聲波清洗功能，電纜另購 | 600012 |
| ViSolid 700 IQ SW | 耐海水腐蝕的TSS/MLSS傳感器，內置超聲波清洗功能，電纜另購 | 600013 |
SACIQ-7.0 IQ傳感器專用電纜線，長7米 480042
