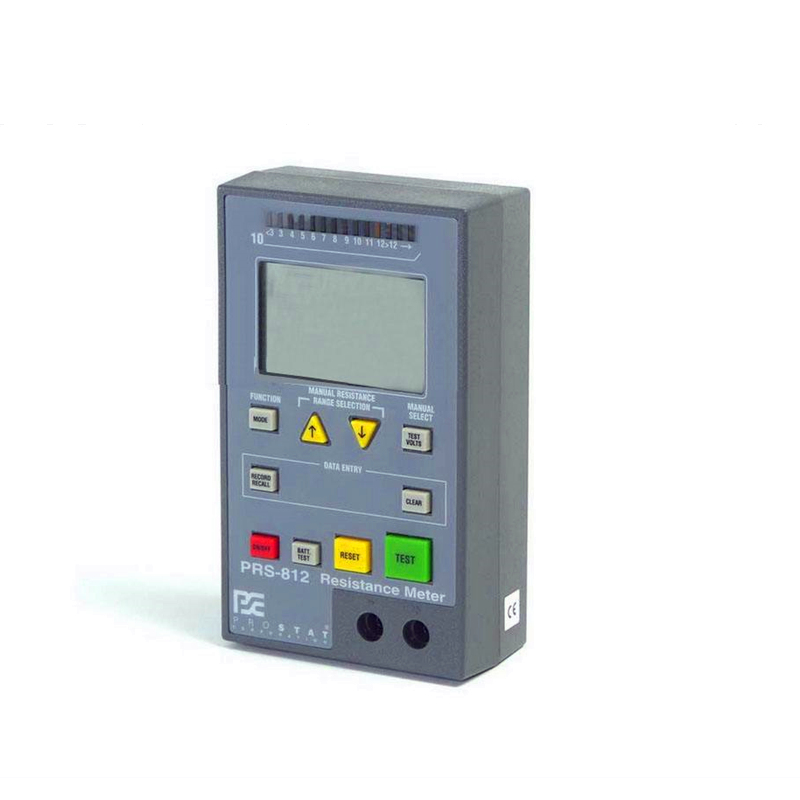

PROSTAT表面測試電阻儀PRS-812B產品簡介：
Prostat升級款PRS-812B是一款具有寬測量范圍、采取固定電壓的便攜式電阻測量儀器，是設計用以提供給致力于ESD電防護的專業人員與專家。對于要求高準確度及高效能表現、但沒有數據下載需求的ESD靜電防護專家而言，PRS-812B是一個低成本且有效的選擇。就像其同系列產品 PRS-801，PRS-812B結合了快速測量速度、寬廣測量范圍以及良好準確度等特性，使其擁有**性能表現。美國Prostat PRS-812B重錘式表面電阻測量儀能**的測量物體電阻值在0.1歐到1.0×1012歐范圍之間的電阻。它具有電阻測量范圍廣，測量精度高，測量方法符合ESD標準和常規工業標準，是測量電阻值的理想工具。PRS-812電阻測量儀內置微處理器，能夠控制其測量過程，自動測定電阻值范圍，選擇測量電壓，計算測量時間并由顯示屏顯示當前狀態。它具有全自動模式，手動模式或半自動模式。
美國Prostat PRS-812重錘式表面電阻測量儀的獨特之處在于能夠把多達80個測量數據記錄并儲存在內部非易失性存儲器中，以及通過軟件，把數據存儲器中的數據傳輸?shù)絎indowExcel電子表格中。
美國Prostat PRS-812重錘式表面電阻測量儀之所以可以提供**的電阻測量值是因?yàn)?在測量過程中,它能夠每秒訊速獲取并處理幾千個測量數據,對這些數據進行求平均計算,得到一組8個連續并且相相互數值誤差在5%以內的數據.這一組數據的平均值作為*后測量顯示結果.實驗室測得的數據顯示,通常,被測物測量結果在1Ω以下的容許誤差小于5%,在1.0Ω到1.0×1012之間的容許誤差在0.5%之內.被測物測量結果在1.0×1012的2.0×1014Ω之間,使用屏蔽導線進行測量誤差小于5%,操作員使用的不同的導線和測量方式,得到的測量數據與實驗室參考數據*大會有101/4的誤差(容許誤差<40%). 就像其同系列產品PRS-801，PRS-812B結合了快速測量、寬測量范圍以及良好準確度等特性，使其擁有好的性能表現。其固定測試電壓系統穩定，可達到與實驗室等級一致的桌面測量儀器。
PROSTAT表面測試電阻儀PRS-812B產品特點：
寬廣準確的電阻測量范圍：從0.1Ω至1.0x10^12Ω，涵蓋量程準確度達<±5%，測量范圍可至1.0x10^14Ω；
提供0.1mV至9.99V的變動電壓用于低電阻測量；
提供10V與100V的固定測試電壓用于規格測量，以符合國際與國家ESD靜電放電測量標準；
自動電阻范圍控制；
自動測試電壓控制；
自動通電周期調整，以獲得準確的測量；
80筆數據記憶；
快速且靈活
PROSTAT表面測試電阻儀PRS-812B技術參數：
Prostat PRS-812 技術規范 |
范圍 | 電阻范圍從0.1(1.0E-1)歐姆1 Tera歐姆 (1.0E+12歐姆)。 |
測試電壓 |
自動模式默認 | 0.01伏特到10伏特變量1.0E-1 to 1.0E+4 歐姆 |
恒壓 | 10伏:±0.2 < 0.2伏特e + 4 < 1.0E + 6歐姆 |
10和100伏特 | 100伏±2.0 < 2.0伏特e + 6到2.0E + 14歐姆 |
手動模式 | 0.01伏特到10伏特變量1.0E 1 < 1.0E + 5歐姆 |
10伏:±0.2 < 0.2伏特e + 2到1.0E + 9歐姆 |
100伏:±2.0 < 2.0伏特e + 5 > 1.0E + 12歐姆 |
精度 |
整體 | ±< 5%,環境條件(在23 o C和30% Rh)。 |
具體的公差范圍 | 1.0E-1到1.0E + 1歐姆:±5%修正為測試引線電阻 |
1.0E + 1到1.0E + 12歐姆:±2.0%和10英尺測試引線 |
1.0E + 12到2.0E + 14歐姆:<±40% |
顯示 | 多功能2-5/8液晶顯示器為0.5“x 1-5/8數字高度。 |
多功能2-5/8液晶顯示器為0.5“x 1-5/9數字高度。 |
多功能2-5/8液晶顯示器為0.5“x 1-5/10數字高度。 |
多功能2-5/8液晶顯示器為0.5“x 1-5/11數字高度。 |
多功能2-5/8液晶顯示器為0.5“x 1-5/12數字高度。 |
領導的指標 | 為首的14個顏色的< 103 > 10^12歐姆。 |
顏色(紅、綠、黃色/橙色或空白/關) |
計時器 | 次測量秒到99秒(在LCD上顯示) |
內存 | 注冊商店80數據點(MEM #重置后顯示) |
電源 | 兩個9-VDC堿性電池。 自動測量電池壽命25小時 ，手動大于35小時 |
尺寸(W x L x D) | 4.0“寬x 6.0“長x 2.0”高。 |
重量 | 22盎司,電池 |
空載電流(I) | < 4ma@ 100伏特 |
電阻范圍選擇 | 2三角形箭頭按鈕:-ˉ。 |
選擇電阻范圍單一幾十年來在手動和自動/手動模式。 |
測試電壓 | 手動選擇< 10、10或100伏在手動模式 |
記錄/回憶 | 如果關閉內存寄存器。提供訪問所有數據在內存中登記。 |
計算并顯示極小、極大和平均的數據存儲在內存中登記。 |
清晰的 | 擦除所有數據在內存寄存器; 如果在模式中,丟棄近期舉行的價值 |
開/關 | 升高,執行功能和電池測試。 如果在斷電。 |
電池測試 | 在液晶顯示好如果可以接受的電壓或Lo不可接受的 |
重置 | 輸入數據到內存寄存器(保存),清理和顯示。 |
測試 | 開始測量序列。 |
電池總線斷開 | 儀器電路的開/關開關隔離電池儲存和運輸 |
可用的操作模式 |
自動模式 | 儀器自動選擇和調整測試電壓,電阻,電氣化,然后顯示和保存 |
測量。 顯示測量的平均八個連續測量,所有在±5%。 測量是在內存寄存器按“保存” |
重置。 儀器已經準備好了下一個測量。 |
手動模式 | 允許操作員選擇電阻的十年中,測試電壓和電氣化時代(EP)。 |
自動手動 | 同為自動模式下的例外： |
——允許操作員選擇起動電阻的十個一組 |
——總是從過去開始測量測量值沒有重置為零。 這延長電池的壽命和加速度量序列。 |
數據記錄和計算 | 在記錄模式下,prs - 812商店80測量,和需求將計算和顯示的極小,極大和平均測量值存儲在寄存器中。 |
使用建議 | 為間歇使用而設計的。 不用于連續使用或生產應用程序。 |
標準配置：
PRS-812B表面電阻測量儀
PRS-800LB 10英尺測量線 - 黑色
PRS-800LR 10英尺測量線 - 紅色
PRS-801CC 并聯校準
PTB-915 測試基座板
PRS-801BC 黑色牛頭狀的高功率夾子
PSI-870MAC 2只金屬鱷魚夾
用戶手冊
