產品介紹
差壓是指兩個測量壓力間的差值，即壓力差，工程上習慣叫做差壓。壓力測量在汽車、航空航天、艦船、石油、化工等測控領域有著廣泛的應用。
壓力開關是一種將壓力轉換成電流或電壓的器件，用于測量壓力、位移等物理量。壓力開關有應變式、電容式、差動變壓器式、霍爾式、壓電式等多種，其中半導體應變片傳感器因體積小、重量輕、成本低、性能好、易集成等優點得到更快的發展。

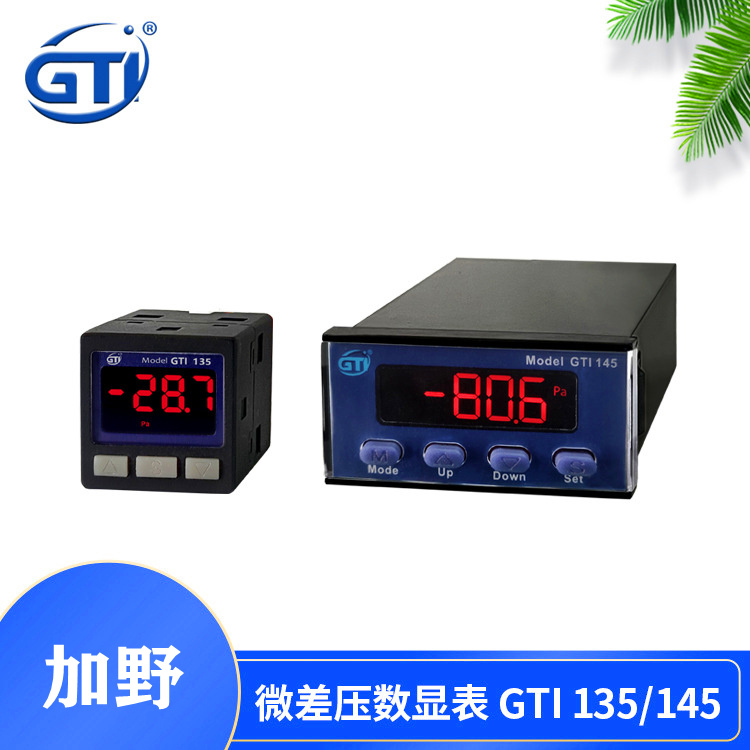

數字式差壓計GTI135設計緊湊的30毫米見方的外殼，具有顯示，輸出和開關功能，適用于有限的空間安裝。它具有耐高壓的微型硅電阻傳感器，可實現高度靈敏和可靠的壓力測量。
數字式差壓計GTI135特點
寬壓差范圍為±50Pa至±5kPa
開關功能（雙路NPN或PNP集電極開路輸出）
1-5VDC或4-20mA模擬輸出
壓力顯示、模擬輸出、數字濾波、按鍵鎖定、峰值和谷值保持顯示和零點調整
斷碼LCD顯示，紅綠兩種顏色可調

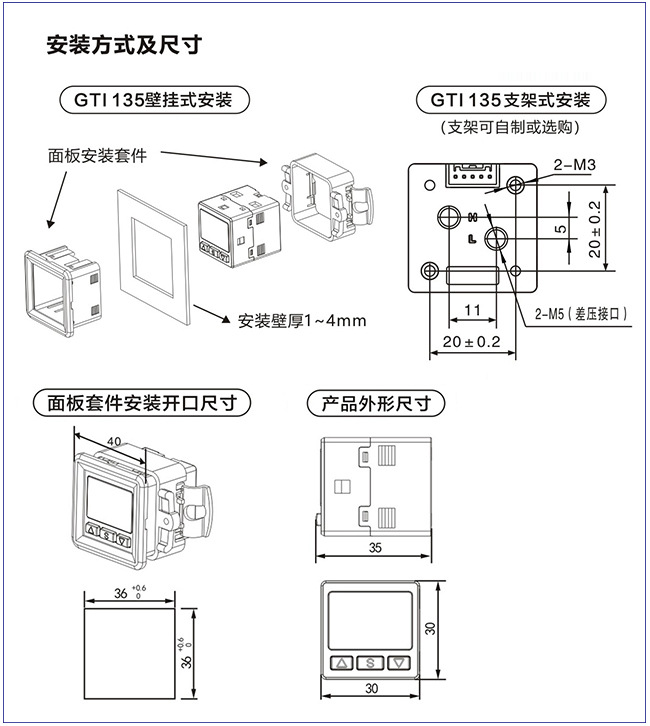

安裝方便，壁掛或支架式安裝形式，兩種可選
差壓開關GTI135量程范圍
差壓量程 | 精度 | 分辨率（Pa） | 過載壓力 |
0-50Pa | ±50Pa | ±（2%F.S.+1digit） @23℃ | 0.1 | 10kPa |
0-100Pa | ±100Pa | 0.1 | 10kPa |
0-200Pa | ±200Pa | ±（1.5%F.S.+1digit） @23℃ | 1 | 10kPa |
0-500Pa | ±500Pa | 1 | 10kPa |
0-1kPa | ±1kPa | ±（1%F.S.+1digit） @23℃ | 1 | 20kPa |
0-2kPa | ±2kPa | 1 | 20kPa |
0-5kPa | ±5kPa | 10 | 20kPa |
數字式差壓計GTI135規格參數
參數 |
測試流體 | 空氣、氮氣等非腐蝕潔凈干燥氣體 |
顯示 | 4位段碼LCD屏 |
壓力顯示 | 可4位顯示 |
壓力單位顯示 | Pa或kPa |
報警輸出顯示 | OUT1、OUT2雙路獨立輸出 |
零點校正 | 手動校正 |
模擬輸出 | 4-20mA/1-5V(可選擇)，也可特殊定制 |
開關量輸出 | NPN/PNP（可選擇）*2路輸出 |
溫度系數 | ±0.15%F.S./℃（500Pa以下）±0.1%F.S./℃（500Pa以上） |
顯示更新周期 | 200ms |
電源范圍 | 12V-24V DC（±10%范圍） |
消耗電流 | 24V(30mA以下) 12V（50mA以下） |
信號輸出容限 | NPN開關輸出-耐壓30VDC負載電流100mA |
PNP開關輸出-耐壓30VDC 負載電流100mA |
響應速度（20mS以內） |
移動平均設定 | 0.2s、1s、2s、4s |
使用溫度范圍 | 0-60℃ |
存儲溫度范圍 | -10-70℃ |
使用濕度范圍 | 35-85%RH |
防水等級 | IP40防水測試標準IEC60529 |
污染等級 | IEC60664-2(2級) |
接口尺寸 | M5內螺紋 |
殼體材料 | PC/ABS |
外形尺寸 | 30*30*35 |
安裝方式 | 壁掛或支架 |
整機重量 | 30g
|
