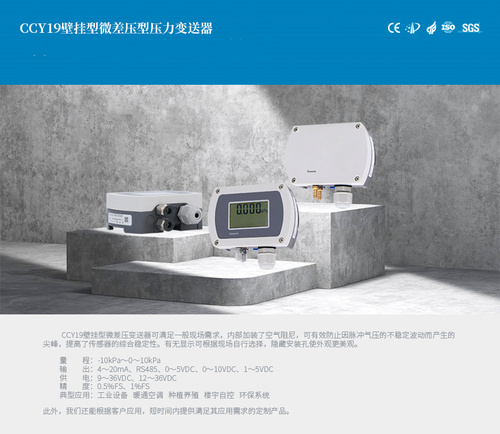

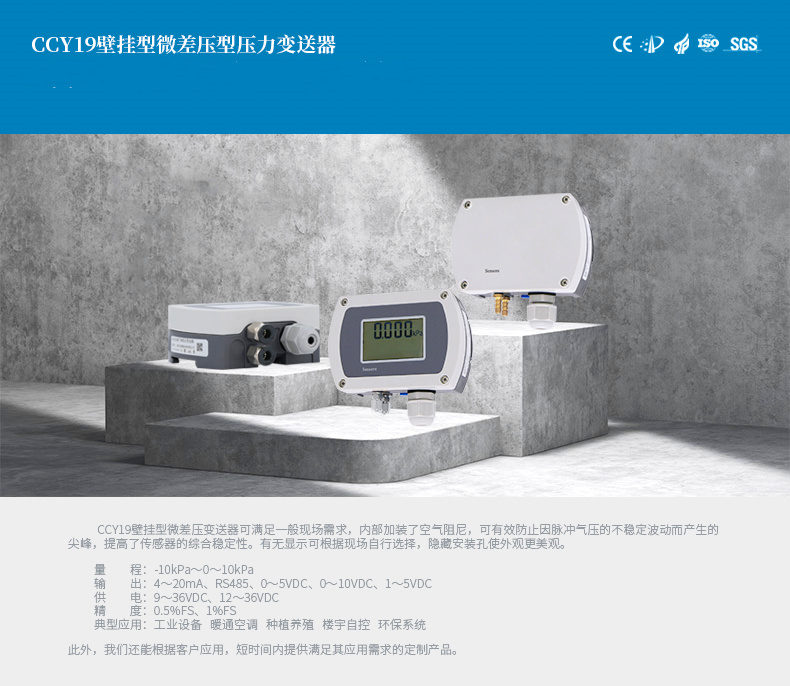

CCY19壁掛式微差壓變送器采用壓阻式壓力傳感器芯片，利用基板上的薄膜電阻進行零點校正、零點溫度補償和靈敏度補償，高性能穩定的硅芯片封裝，使得其耐靜壓值高，抗干擾、穩定、可靠。因此該產品可應用于各種氣體測量的微差壓場合。是工業自動化領域理想的微差壓測量?jī)x表。
CCY19壁掛型微差壓變送器可滿足一般現場需求，內部加裝了空氣阻尼，可有效防止因脈沖氣壓的不穩定波動而產生的尖峰，提高了傳感器的綜合穩定性。有無顯示可根據現場自行
選擇，隱藏安裝孔使外觀更美觀。
差壓傳感器是采用壓阻式壓力傳感器芯片，將壓力傳感器與信號調理ASIC結合在一個封裝中，使其擁有高穩定、誤差小的特點。再經專用放大器，將量程相對應的信號轉化成標準模擬信號或數字信號。
微壓差變送器CCY19產品特點
a) 集成芯片、寬電壓供電
b) 截頻設計、抗干擾能力強、防雷擊
c) 限流、限壓、反接保護（限電流輸出）
d) 精度高、穩定性好
e）可人為修正零點
微壓差變送器CCY19技術參數
量程： -10～0～10kPa
輸出： 4～20mA、RS485、0～5VDC、0～10VDC、1～5VDC
供電： 9～36VDC、12～36VDC
精度： 0.5%FS、1%FS
測量介質： 氣體（與接觸材質兼容且濕度＜90RH%，無結露）
壓力類型： 差壓
溫度補償： -10～60℃
介質溫度： -40～100℃
接通時間： 400ms
精度等級： 0.5%FS （量程≥1kPa） 1%FS （量程＜1kPa）
響應頻率： 模擬信號輸出≤20Hz、數字信號輸出≤5Hz
穩定性能： ±0.3%FS/年 （量程≥1kPa）
±0.5%FS/年 （量程＜1kPa）
溫度漂移： ±0.03%FS/℃（溫度補償范圍內）
耐用性能： 10X10 次（量程下限到量程上限循環次數）
整體重量： 帶顯示≈150g 無顯示≈130g
防護等級： IP65
此外，我們還能根據客戶應用，短時間內提供滿足其應用需求的定制產品。
整體材質
機械穩定性
抗震性能： 10g(20...2000Hz) 符合IEC60068-2-6標準
抗沖擊性： 500g/1ms 符合IEC60068-2-27標準
環境條件
環境溫度： -40～85℃
環境濕度： 0%～95%RH（無冷凝無結露）
外 殼： ABS工程塑料
膜 片： 硅芯片 （接觸被測介質）
導 壓 管 ： 硅膠 （接觸被測介質）
Φ6寶塔嘴 ： H59銅 （接觸被測介質）
Φ8寶塔嘴 ： H59銅 （接觸被測介質）
Φ6快接頭 ： 銅鍍鎳 （接觸被測介質）
Φ4快擰接口： 304不銹鋼 （接觸被測介質）
線纜鎖緊頭： 尼龍（鎖線直徑4～6mm）
顯 示： LCD液晶顯示 無背光
電氣保護
短路保護： **
反極保護： 無損害，但不工作
絕緣電阻： ≥100MΩ，500VDC
絕緣強度： 500VAC
本協議遵守Modbus通信協議,采用了Modbus協議中的子集中RTU方式.RS485半雙工工作方式
a）輸出信號：RS485（距離可到1000米。最多接32路）
b）標 準：Modbus-RTU 協議（03 功能讀取數據，06 功能寫入設置數據）
c）數據格式：9600,N,8,1（9600bps,無校驗,8位數據位,1位停位）
d）測式范圍：0-X(kPa,Pa….)
e）分 辨 率：0.05%
f）輸出數據：0…2000（其他范圍定制）
g）響應頻率：≤5Hz
h）響應速度：≥10ms
典型應用
微壓差變送器CCY19具有4-20MA、0-10V、RS485多種輸出功能，智能液晶LCD顯示和就地菜單功能。采用進口傳感器芯片，具有可靠性高、靈敏度高、精度高，抗過載能力強等特點，廣泛用于航空、石油、化工、冶金、電力、水力、科研、教學、醫療、軍工等壓力或差壓（負壓）測量。

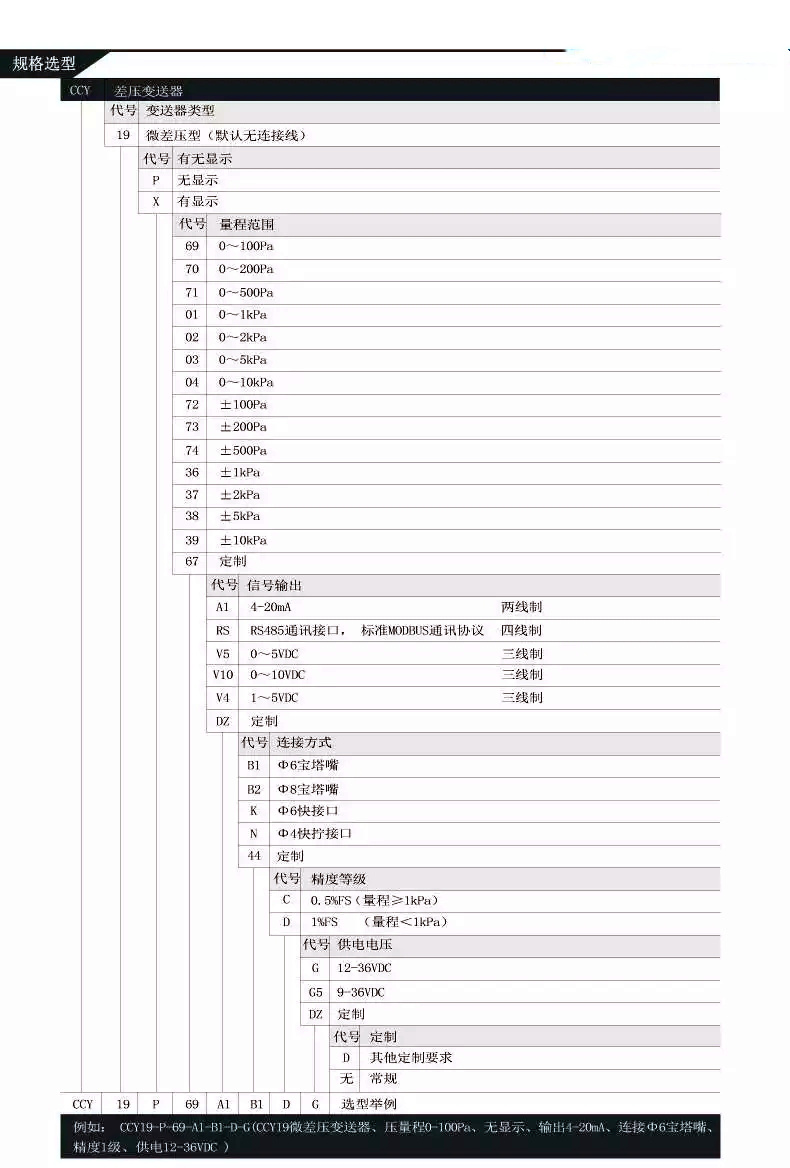

例如：CCY19-X-69-A1-B1-D-G(CCY19微差壓變送器、量程0-100Pa、現場顯示、4-20mA輸出、連接Φ6寶塔嘴、精度1.0級、供電電壓12-36VDC )
