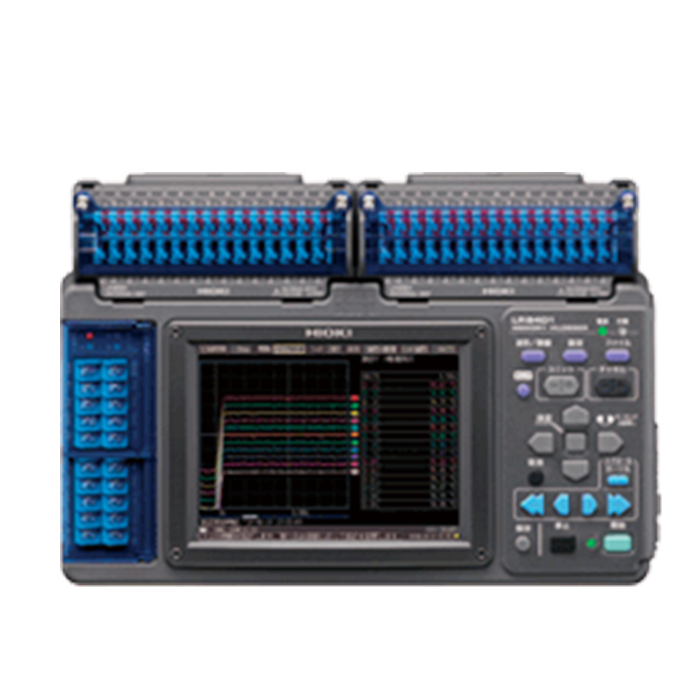

日置LR8400-21數據記錄儀
簡介
HIOKI日置將在近期發售數據記錄儀LR8400-21系列。LR8400-21系列有集溫度、濕度、電壓、電阻、脈沖、邏輯等多種可測量參數于一身的優點。標配30通道，更可增加2個（最多60通道）帶15通道的端子板。在保持端子板方便使用的同時，產品的大小和之前的產品尺寸差不多，僅A4紙大小這也是一大特點。記錄儀能夠測量將溫度、濕度、電壓、電阻等信號轉換成的電信號，并長時間記錄，因此使用用途非常廣泛。車輛研發、車載零件評估的時候，能夠在負載激劇變化時測量電池電壓的變動情況，也可以用來在振動較大的車內進行測量。另外，在對生產設備進行維護的時候，也需要涉及到幾十個通道的測量。

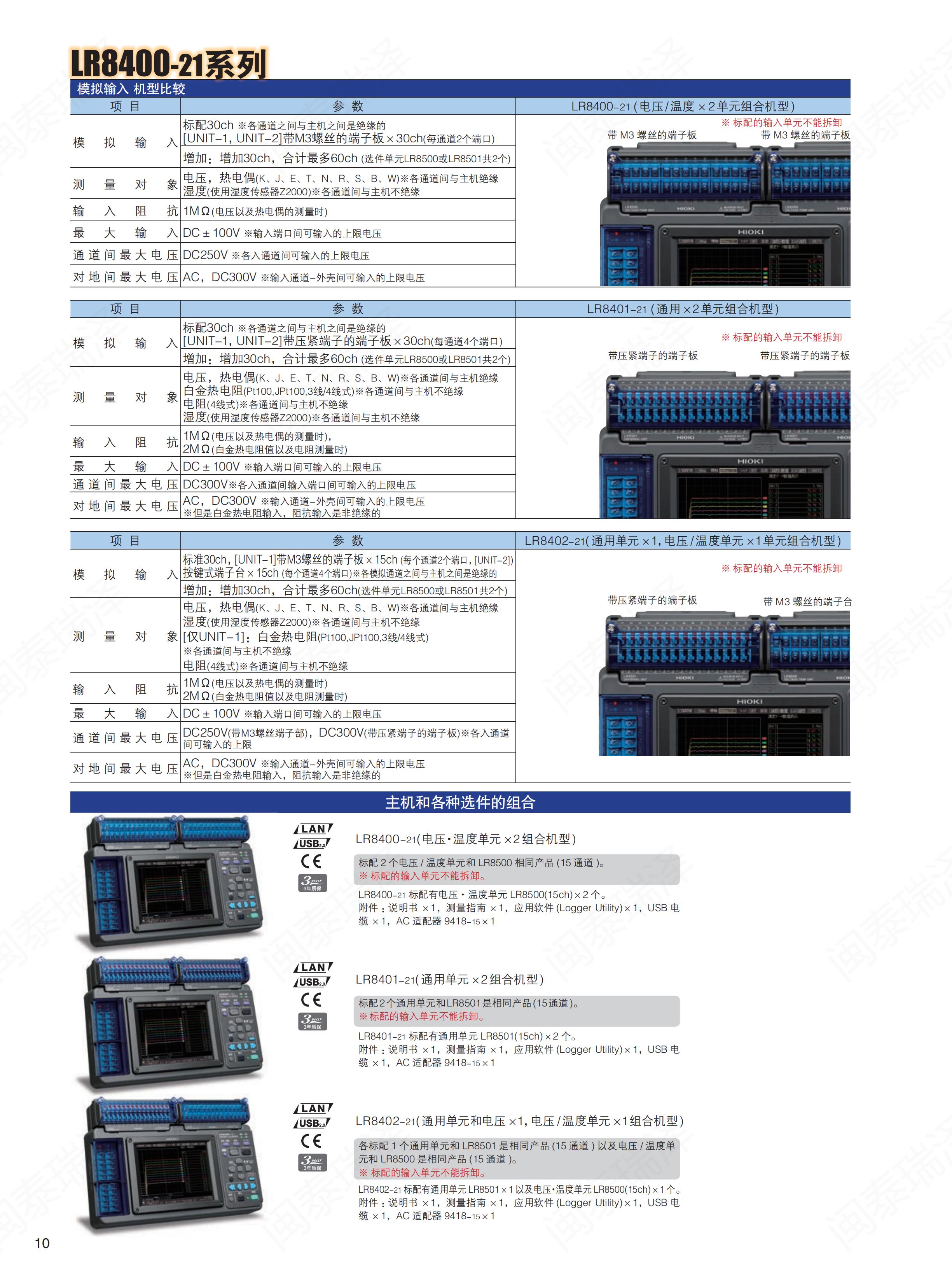

| | LR8400-21/LR8401-21/LR8402-21 存儲記錄儀 | | 標配30ch，多可增加到60ch，方便攜帶的數采！ | | | 日置LR8400-21數據記錄儀： |
|
|
|
|
| LR8400-21 存儲記錄儀
(裝備電壓、溫度單元×2)
標配2個相當于電壓、溫度單元LR8500(15ch)。
※標配輸入單元無法拆卸 | LR8401-21 存儲記錄儀
(裝備通用單元×2)
標配2個相當于統一單元LR8501(15ch)。
※標配輸入單元無法拆卸 | LR8402-21 存儲記錄儀
(裝備通用單元×1，電壓、溫度單元×1)
標配1個相當于電壓溫度單元LR8501(15ch)和電壓、溫度單元LR8500(15ch)。
※標配輸入單元無法拆卸 |
|

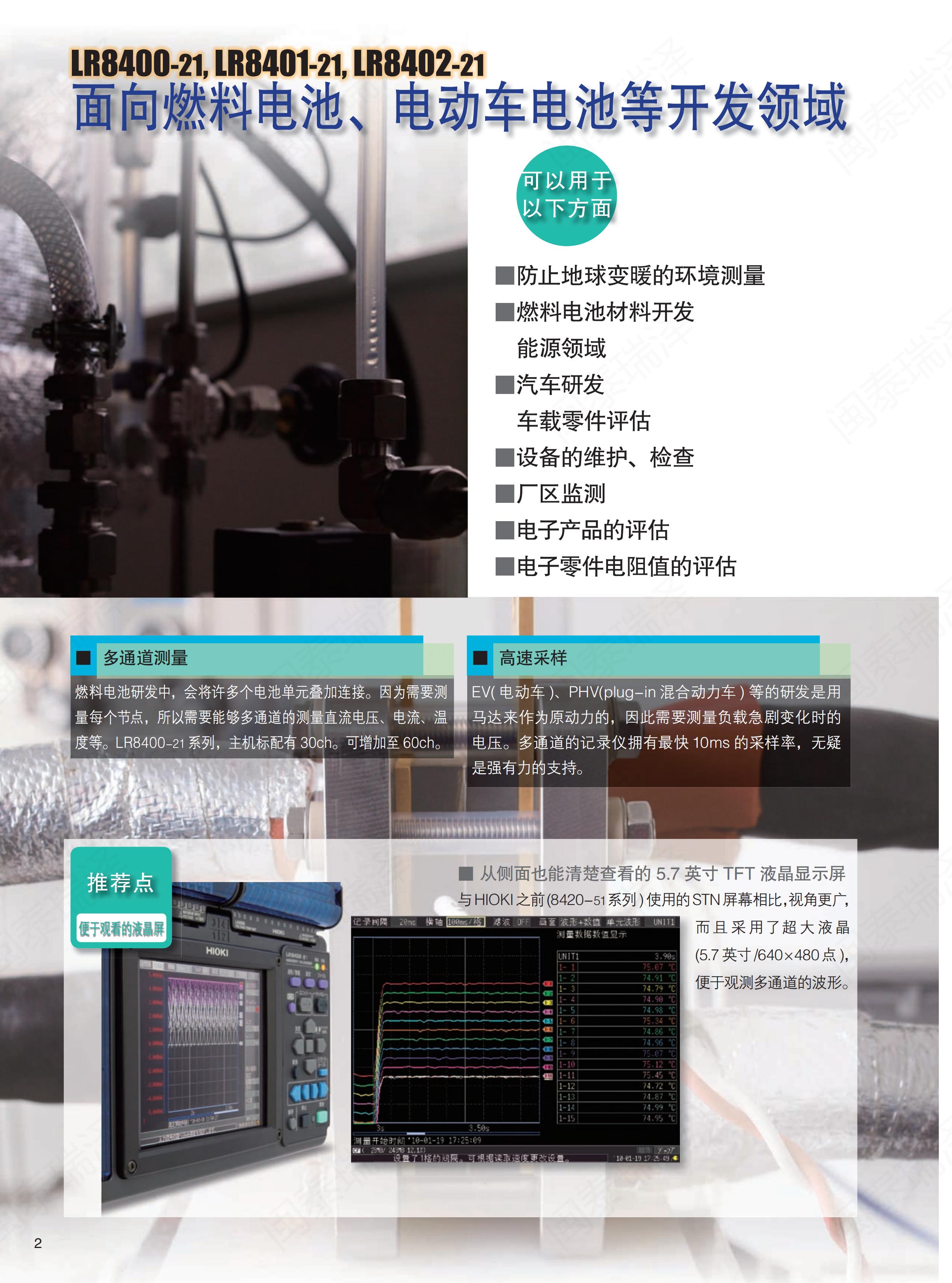

| | 產品使用例 | 燃料電池(組)的電壓、溫度測量 設備的維護 爐溫管理 多個疊層電池的電壓測量 車輛開發和車載零部件的評估 監測接觸電阻的時間變化 溫濕度等的環境測量的記錄

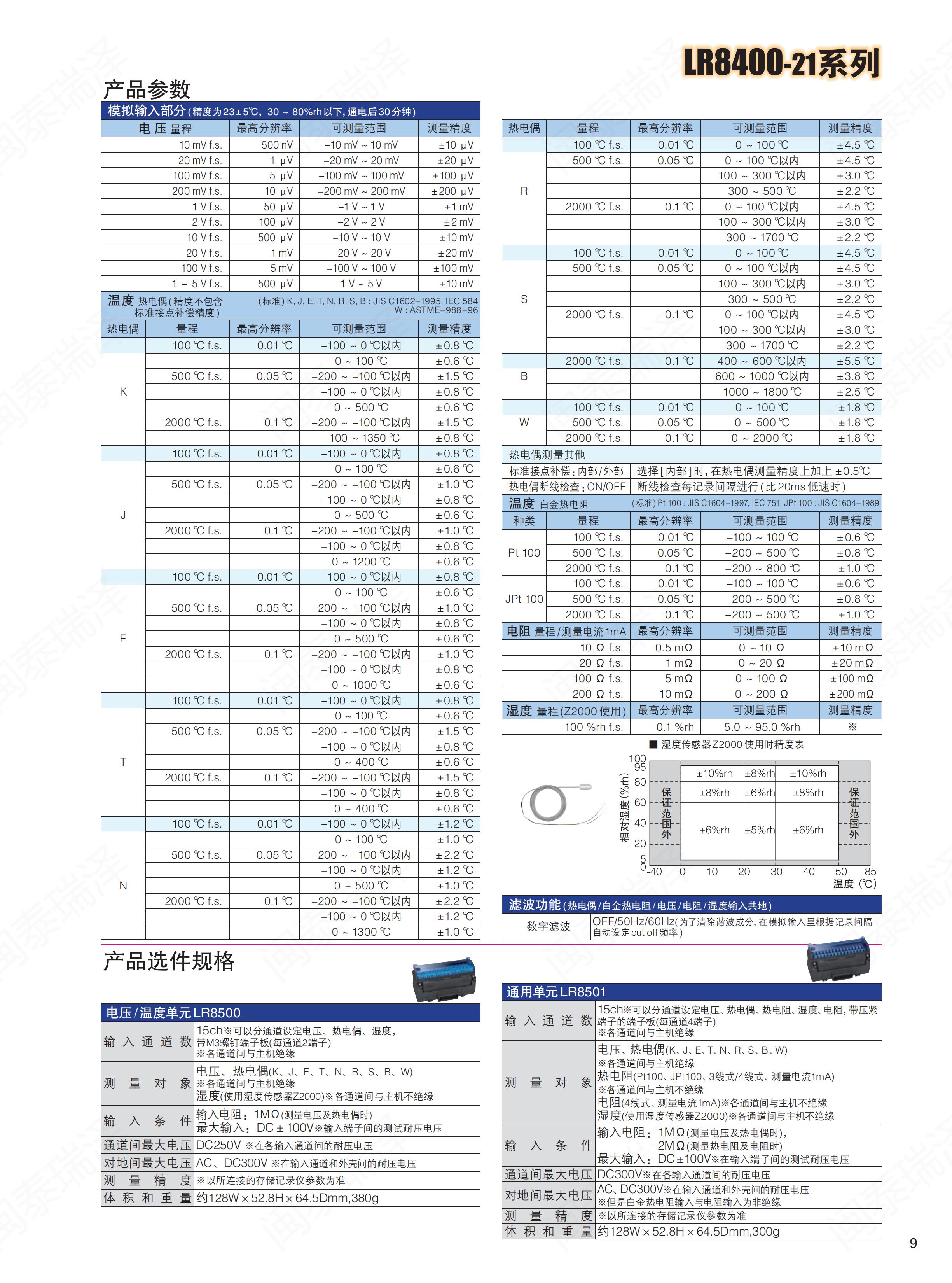

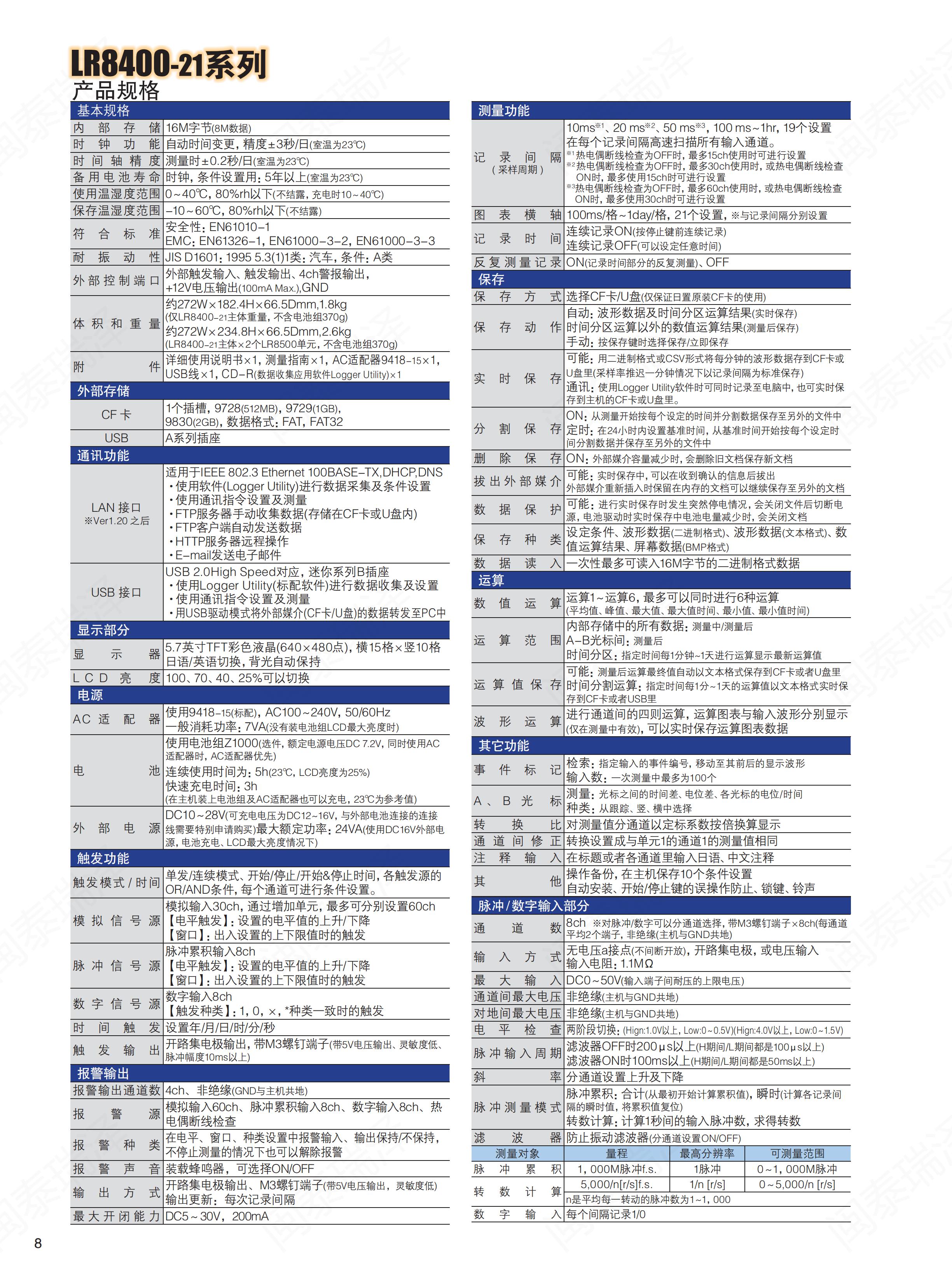

| | 日本日置(HIOKI)LR8400-21數據記錄儀30通道基本參數： | 通用單元LR8501
※根據機型不同，單元組合則不同 | 【通道數】模擬15ch掃描絕緣輸入(4極帶壓緊端子的端子臺)
【電壓】10mV～100V，1-5V f.s.10檔量程，分辨率500mV
【溫度：熱電偶】-200℃～2000℃(根據使用的傳感器而不同)，3檔量程(K, J, E, T, N, R, S, B, W)，分辨率0.01℃
【溫度：白金熱電阻】-200℃～800℃，3檔量程(Pt100，JPt100)，分辨率0.01℃
【電阻】10Ω～200Ωf.s.4檔量程，分辨率0.5mΩ
【濕度】100%rh f.s.，5.0～95.0％(使用Z2000)，分辨率0.1%rh
【通道間電壓】DC300V
【輸入電壓】DC±100V
【對地間電壓】AC，DC300V(加在輸入通道和外殼間也不損壞的上限電壓)※不過，白金熱電阻輸入/電阻輸入為非絕緣 | 電壓、溫度單元LR8500
※根據機型不同，單元組合則不同 | 【通道數】模擬15ch掃描絕緣輸入(2極帶M3螺絲的端子臺)
【電壓】10mV～100V，1-5V f.s.10檔量程，分辨率500mV
【溫度：熱電偶】-200℃～2000℃(根據使用的傳感器而不同)，3檔量程(K, J, E, T, N, R, S, B, W)，分辨率0.01℃
【濕度】100%rh f.s.，5.0～95.0％(使用Z2000)，分辨率0.1%rh
【通道間電壓】DC250V
【輸入電壓】DC±100V
【對地間電壓】AC，DC300V(加在輸入通道和外殼間也不損壞的上限電壓) | | 脈沖/數字輸入部分 | 【通道數】脈沖輸入8ch或數字輸入8ch(可每個各通道的脈沖/數字，所有脈沖輸入通道是主機和GND共地)
【脈沖累積】0～1000M脈沖，1檔量程(無電壓a接點，開路集電極或電壓輸入)，分辨率1脈沖
【轉數計算】0～5000/n(r/s)f.s. 1檔量程(和累積相同的輸入信號)，分辨率1/n(r/s)※n為每1轉的脈沖數1~1000
【數字輸入】每個記錄間隔記錄1/0
【通道間大電壓】非絕緣
【大輸入電壓】DC0~50V | | 記錄間隔 | 10ms~50ms，100ms~1小時，19個設置(每個記錄間隔都高速掃描所有輸入通道)※10ms~50ms有通道數的限制 | | 數字濾波 | OFF/50Hz/60Hz(自動設置Cutoff頻率) | | 存儲容量 | 內存8MW，CF卡/U盤(僅保證HIOKI原裝CF卡的正常操作) | | 接口 | LAN：100BASE-TX，功能：通過附屬軟件/通訊指令采集數據、FTP服務器/客戶端、HTTP服務器、E-mail
※主機Ver1.20以后可使用LAN通訊

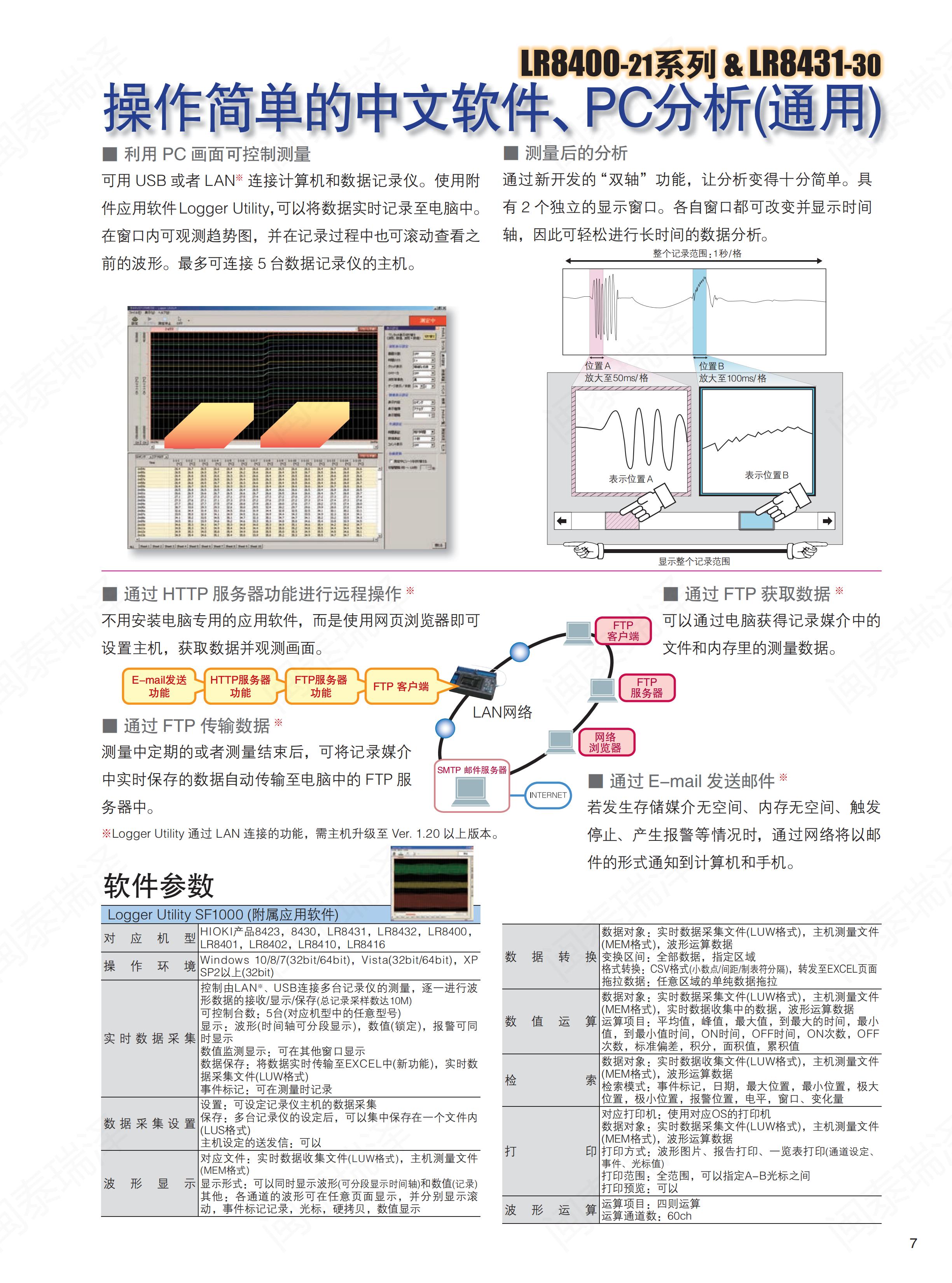

USB：USB2.0系列迷你BX1，功能：通過附屬軟件/通訊指令采集數據、將外部媒介的數據傳輸至計算機中 | | 顯示屏 | 5.7型TFT彩色液晶(640×480點) | | 功能 | 實時保存至CF卡/U盤中，數值/波形運算等 | | 電源 | AC適配器9418-15(AC100~240 | | 體積和重量 | 272W×182.4H×66.5Dmm
【LR8400-21】1.8kg(僅主機)
【LR8401-21】1.7kg(僅主機)
【LR8402-21】1.8kg(僅主機) | | 附件 | 詳細說明書×1，測量指南×1，AC適配器9418-15×1，CD-R(數據采集應用軟件Logger Utility×1 |
|
| | 選件 |
| 輸入單元
電壓、溫度單元 LR8500
通用單元 LR8501
濕度傳感器 Z2000
K型熱電偶 9810
T型熱電偶 9811
電源
電池組 Z1000
AC適配器 9418-15
PC卡
PC卡(2G) 9830
PC卡(1G) 9729
PC卡(512MB) 9728
PC卡(256MB) 9727
通訊
LAN電纜 9642
攜帶盒
攜帶盒 C1000
固定臺 Z5000 |
|
