美國TSI5200數字流量計
產品簡介：
新型5000系列流量計基于成熟的TSI流量傳感技術，重新定義了流量計的功能。這種一體式流量計可以代替多種儀器的功能，簡化了您的工作，并且具有足夠的靈活性，非常適合您獨特的應用。TSI先進的5000系列流量計模型可以同時測量流量，絕對壓力，溫度，體積，差壓和濕度在一個單一的，緊湊的裝置。 其他模型包括更高流量精度、數據記錄、濕度補償或?qū)捔髁烤纫?guī)范的選項。 請參閱下面的模型指南，以找到最適合您的應用程序的模型！
TSI質量流量計5200-1提供雙向流量測量，在寬流量范圍內讀數精度為2%。標記為流量萬用表，我們的新流量計提供集成的溫度和壓力傳感器，用于補償流量測量，以提供與溫度或壓力無關的質量流量讀數。tsi流量傳感器除了溫度和絕壓測量外，內置的累加器測量還允許用戶以運行總量進行體積測量。

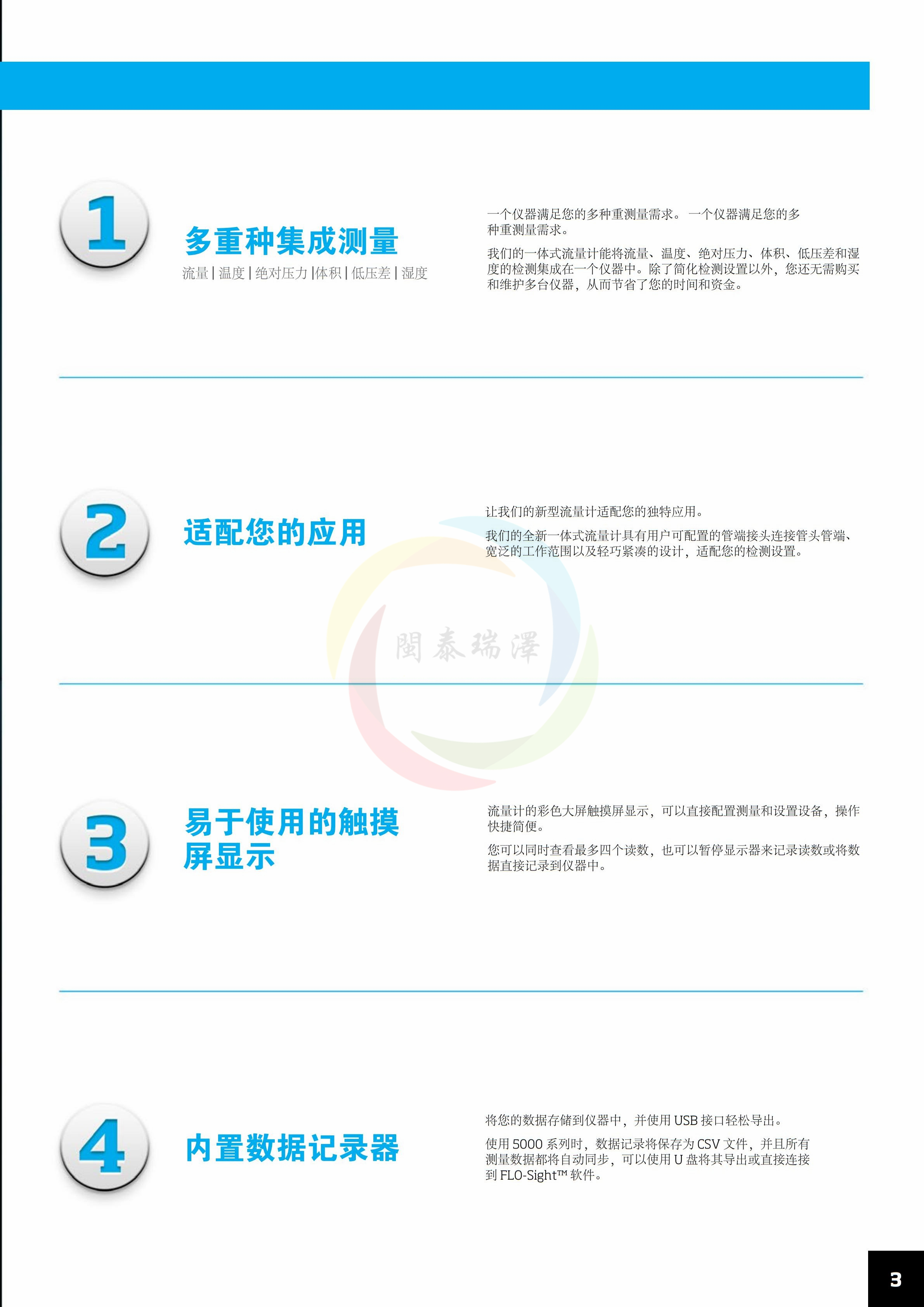

美國TSI氣體質量流量計5200優勢
操作方便:

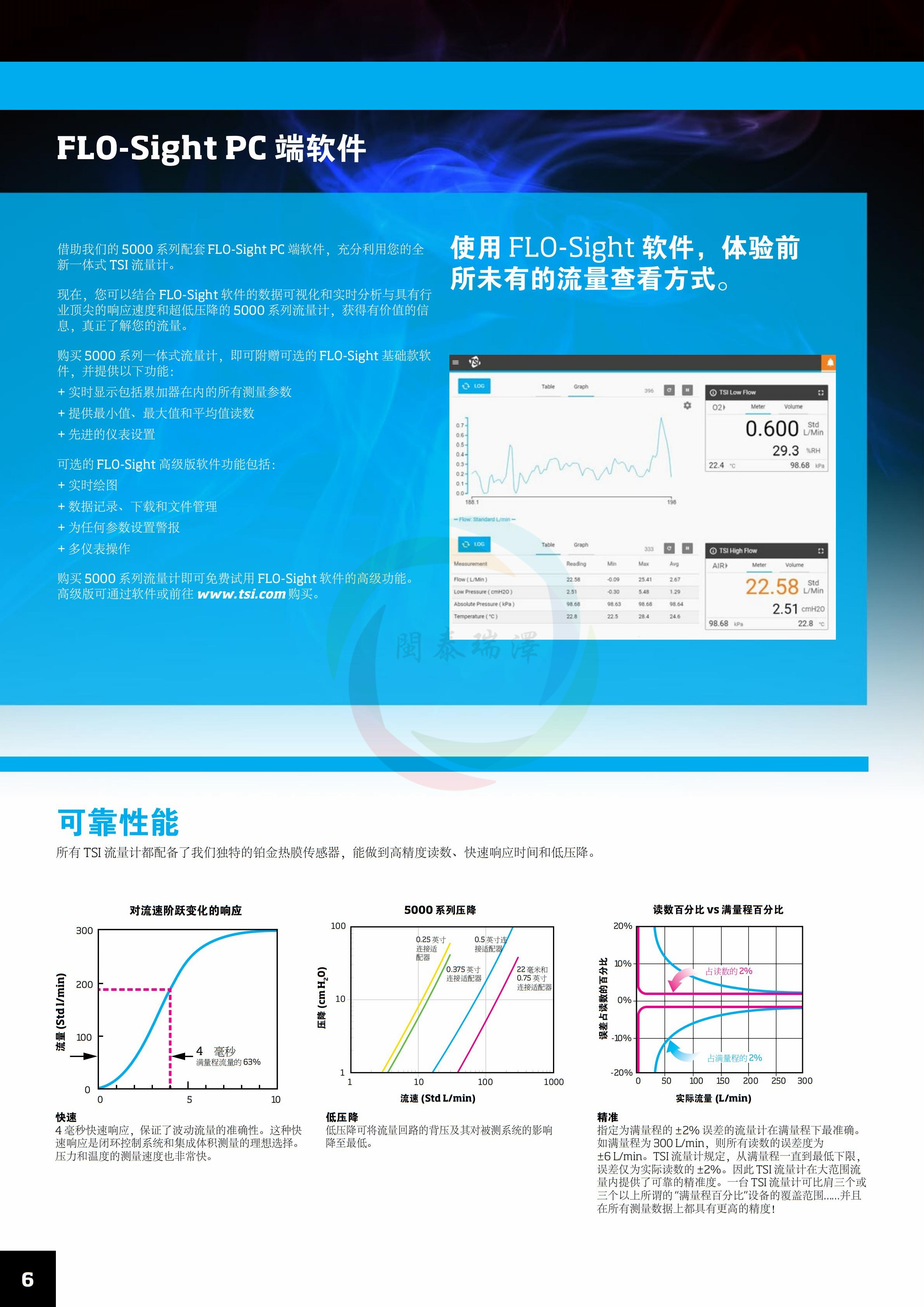

從空氣和氮氣流量計的彩色觸摸屏顯示屏上同時查看多達四個讀數。直接從流量計快速輕松地配置測量和設備設置。使用Flo-Sight軟件通過PC連接和操作氣體流量計，以利用髙級數據顯示和設備設置選項。
適合您的應用程序:
TSI流量計重量輕，結構緊湊，可以測量寬動態工作范圍。5000系列流量計還包括可選配多種尺寸接頭、觸摸屏控制和多種安裝選項。無論是在實驗室、生產或服務環境中測量氣體流量，5000系列流量計都可以適應您獨特的應用。除了測量空氣外，該空氣和氮氣流量計還測量氮氣。

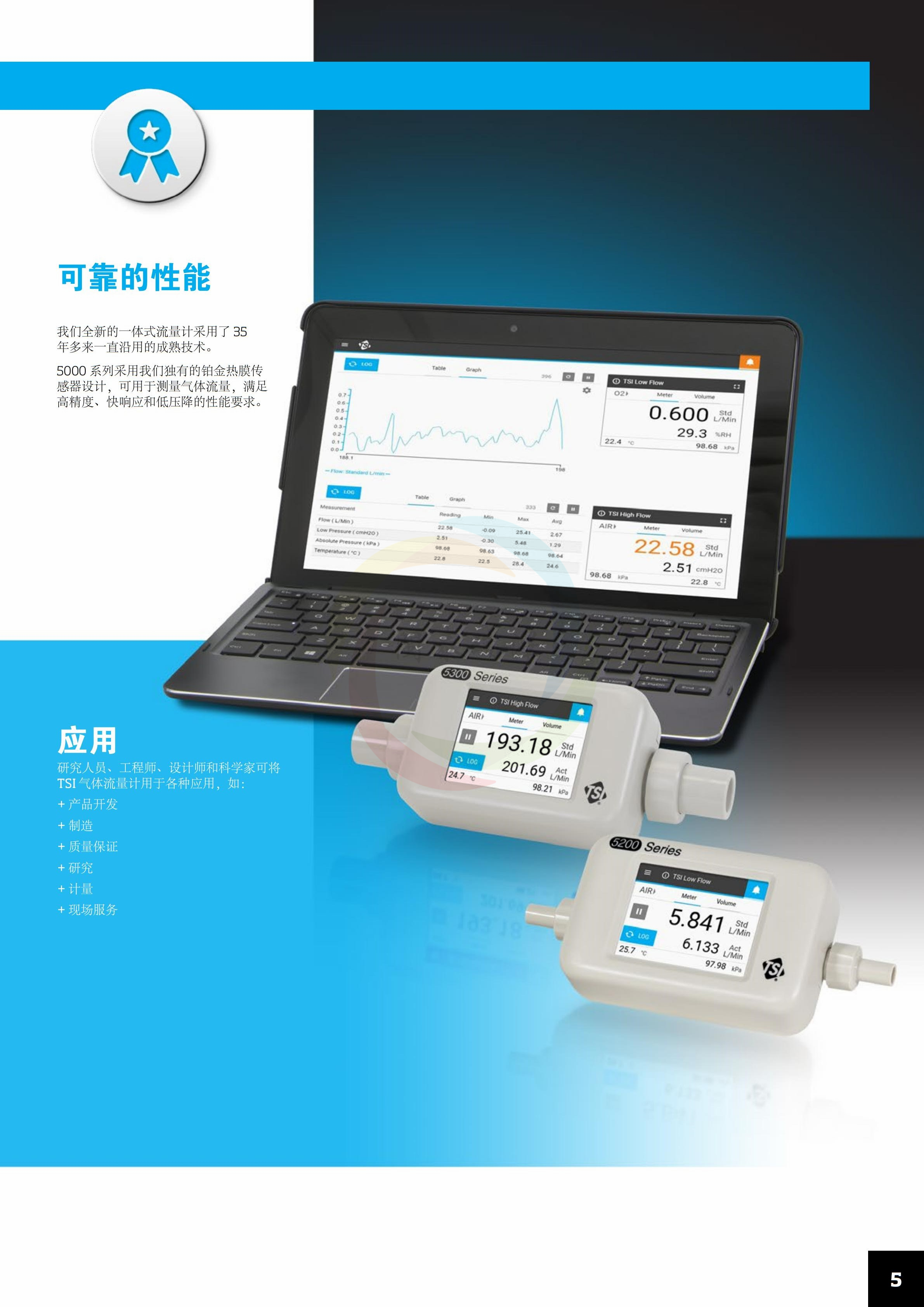

經驗證的性能:
5000系列流量計采用專有的鉑膜傳感器，性能可靠，已經有35年的歷史。TSI流量傳感器的設計是針對高精度、快速響應和低壓降是性能要求的應用而優化的。快速傳感器響應確保了波動流量的準確性，是閉環控制系統和集成體積測量的理想選擇。TSI流量計的低壓降使回路背壓及其對系統的影響很小化。

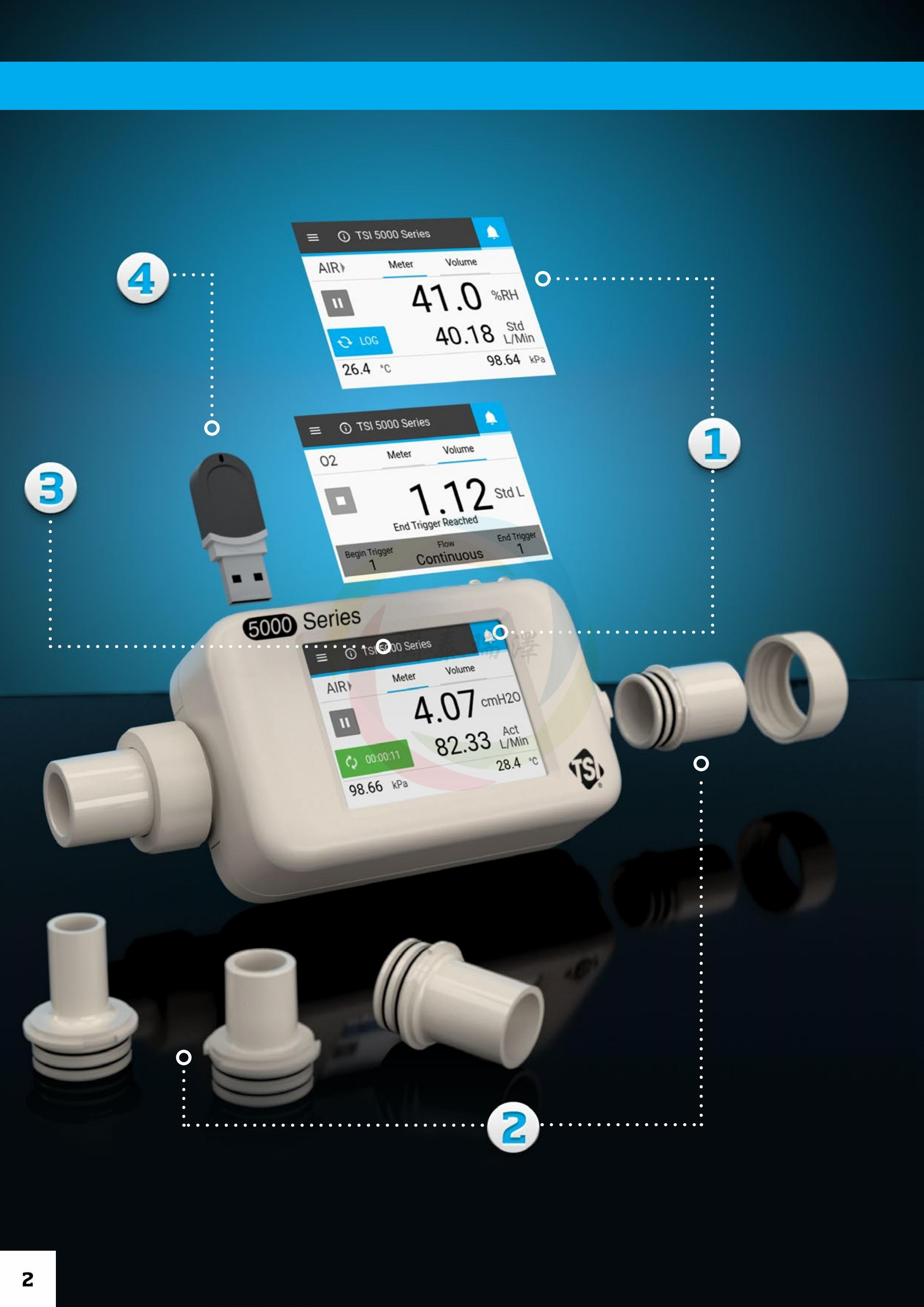

標準配件套件:
3/8英寸和1/4英寸入口過濾器
帶通用插頭組的交流適配器
USB-C至USB-A電源/通信電纜
USB集線器電纜
3/8英寸、1/4英寸和10毫米接頭
3/8英寸和1/4英寸管子(4英寸件)

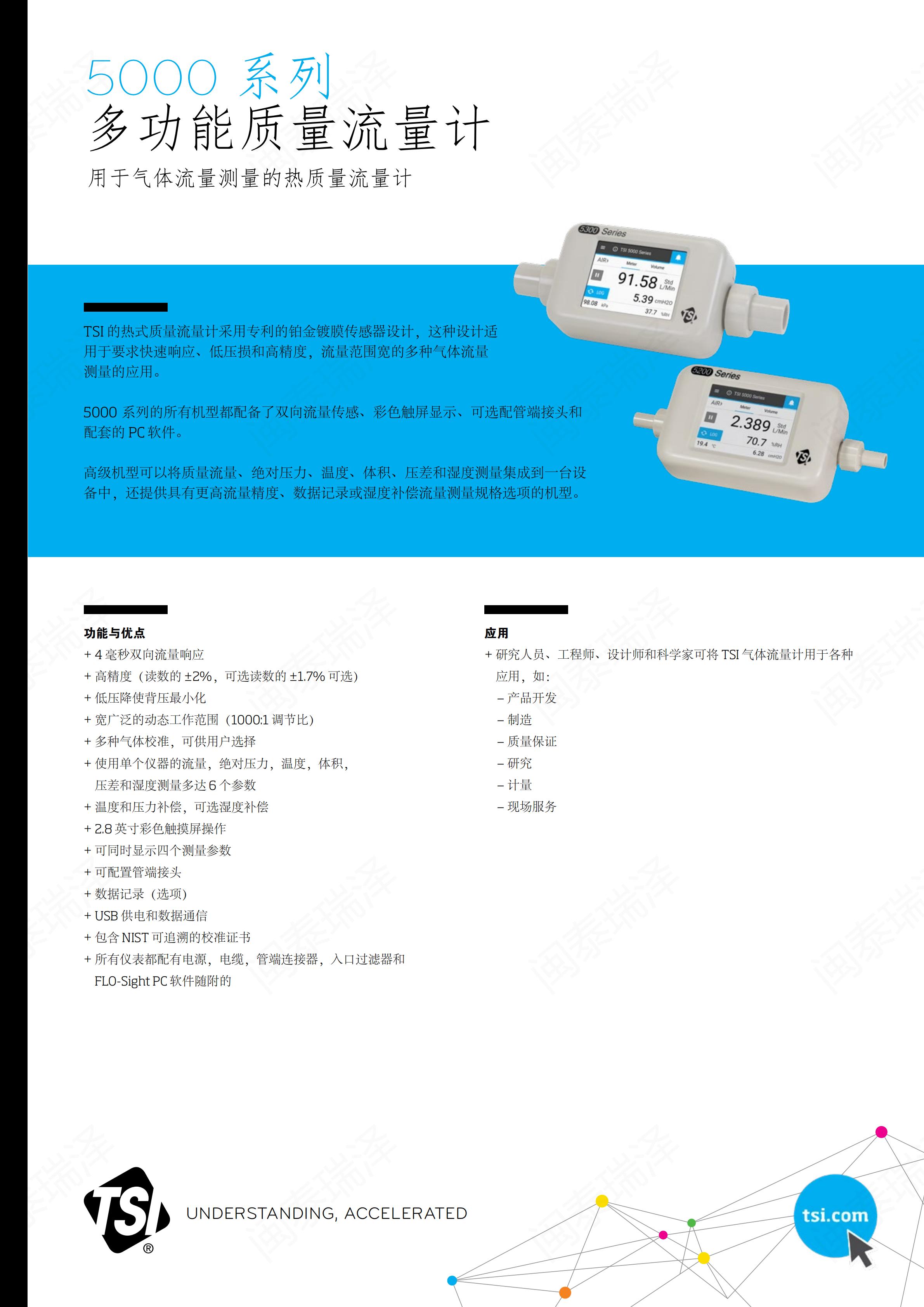

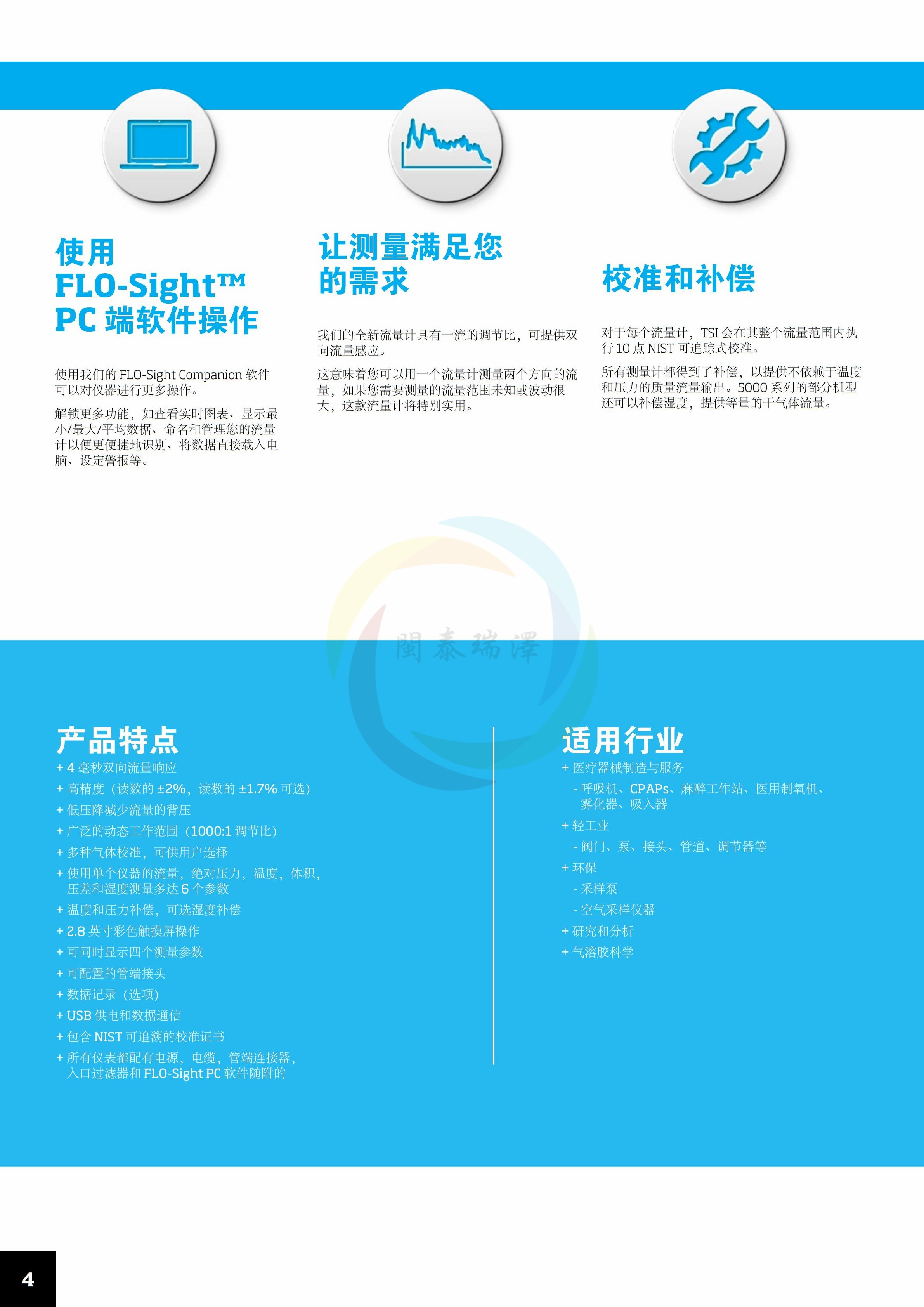

美國TSI氣體質量流量計5200特點與優勢：
4ms雙向流量響應
高精度(±2%讀數)
低壓降使背壓降到很小
寬動態工作范圍(1000:1變壓比)
其他測量包括溫度、絕壓和累加器(體積)
2.8英寸彩色觸摸屏操作
同時顯示四個測量參數
可配置接頭
USB電源和數據通信
包括10點NIST可追蹤校準證書
包括基本的Flo-Sight?PC軟件

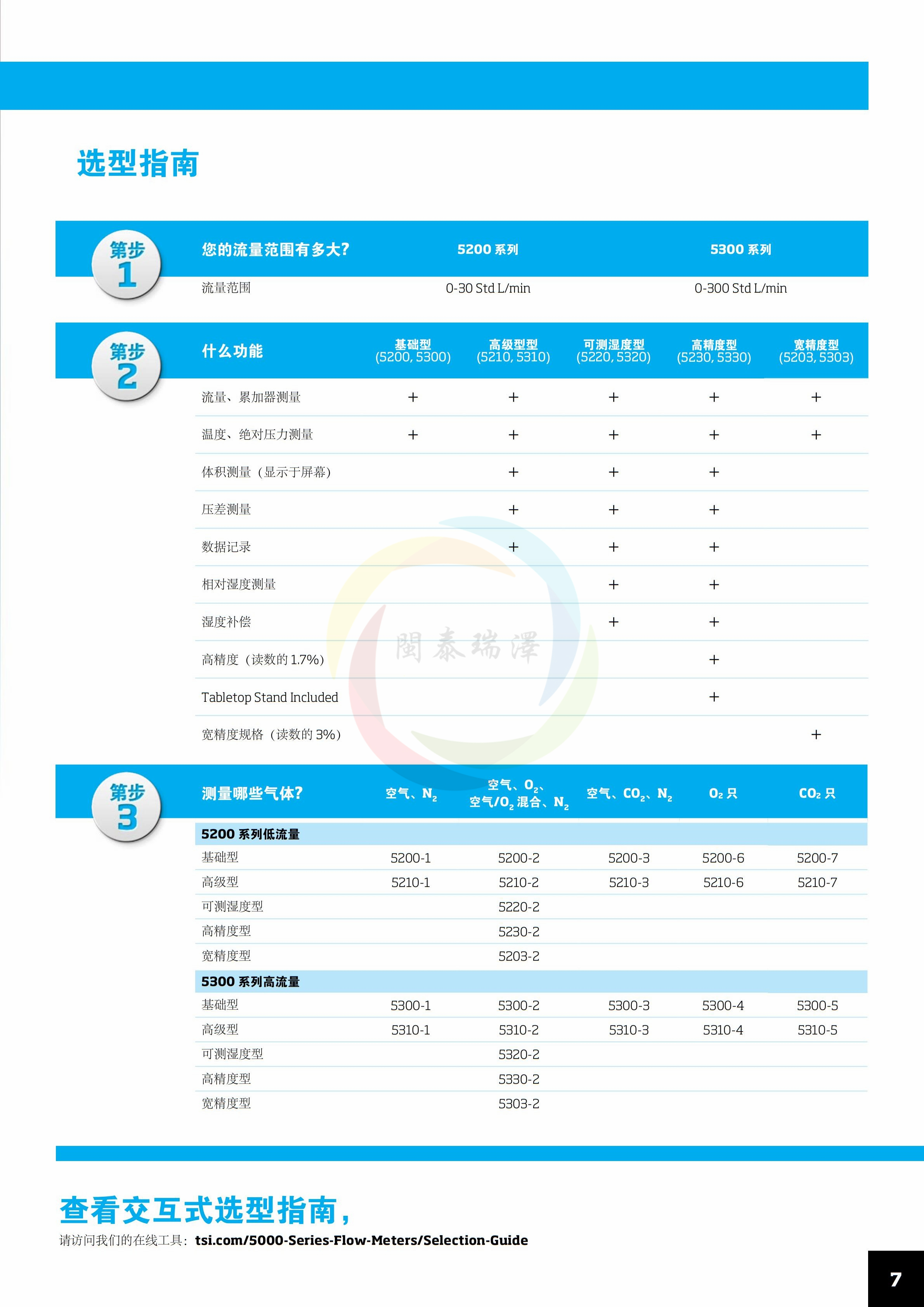

TSI5000系列流量計基本型號提供：
| 基礎型號 | Air, N2 | Air, O2, N2 | Air, CO2, N2 | O2 | CO2 |
|---|
| ±30 L/min | 5200-1 | 5200-2 | 5200-3 | 5200-6 | 5200-7 |
|---|
| ±300 L/min | 5300-1 | 5300-2 | 5300-3 | 5300-4 | 5300-5
|
|---|
高級型號：
TSI5000系列流量計高級型號提供了基礎型號的所有功能，以及：
音量測量（顯示在觸摸屏上）
壓差測量
| 高級型號 | Air, N2 | Air, O2, N2 | Air, CO2, N2 | O2 | CO2 |
|---|
| ±30 L/min | 5210-1 | 5210-2 | 5210-3 | 5210-6 | 5210-7 |
|---|
| ±300 L/min | 5310-1 | 5310-2 | 5310-3 | 5310-4 | 5310-5 |
|---|
濕度型號：
TSI5000系列流量計濕度模型提供了先進模型包括的所有功能，以及：
相對濕度測量
氣流測量中的濕度補償
| 濕度型號 | Air, N2 | Air, O2, N2 | Air, CO2, N2 | O2 | CO2 |
|---|
| ±30 L/min |
| 5220-2 |
|
|
|
|---|
| ±300 L/min |
| 5320-2 |
|
|
|
|---|
高精度型號：
TSI5000系列流量計高精度模型提供了濕度模型包括的所有功能，以及：
更高的精度（讀數的1.7%）
桌面支架配件
| 高精度型號 | Air, N2 | Air, O2, N2 | Air, CO2, N2 | O2 | CO2 |
|---|
| ±30 L/min |
| 5230-2 |
|
|
|
|---|
| ±300 L/min |
| 5330-2 |
|
|
|
|---|
高流量和低流量選項

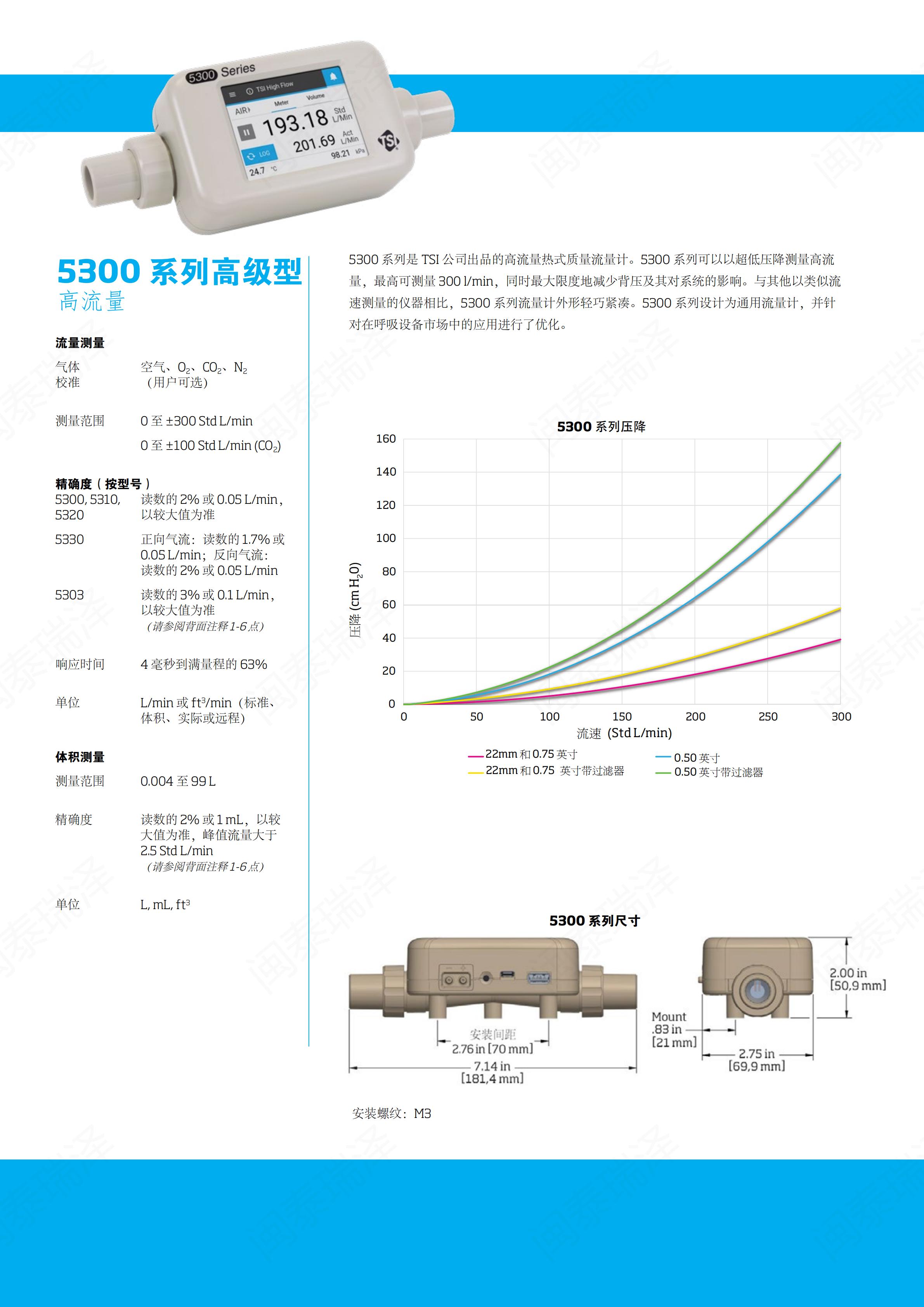

5300系列是TSI的高流量流量計。5300系列可以測量高達300標準升/分鐘，同時保持較低的壓降。與其他測量類似流量的儀表相比，這些流量計具有重量輕、體積小的外形系數。

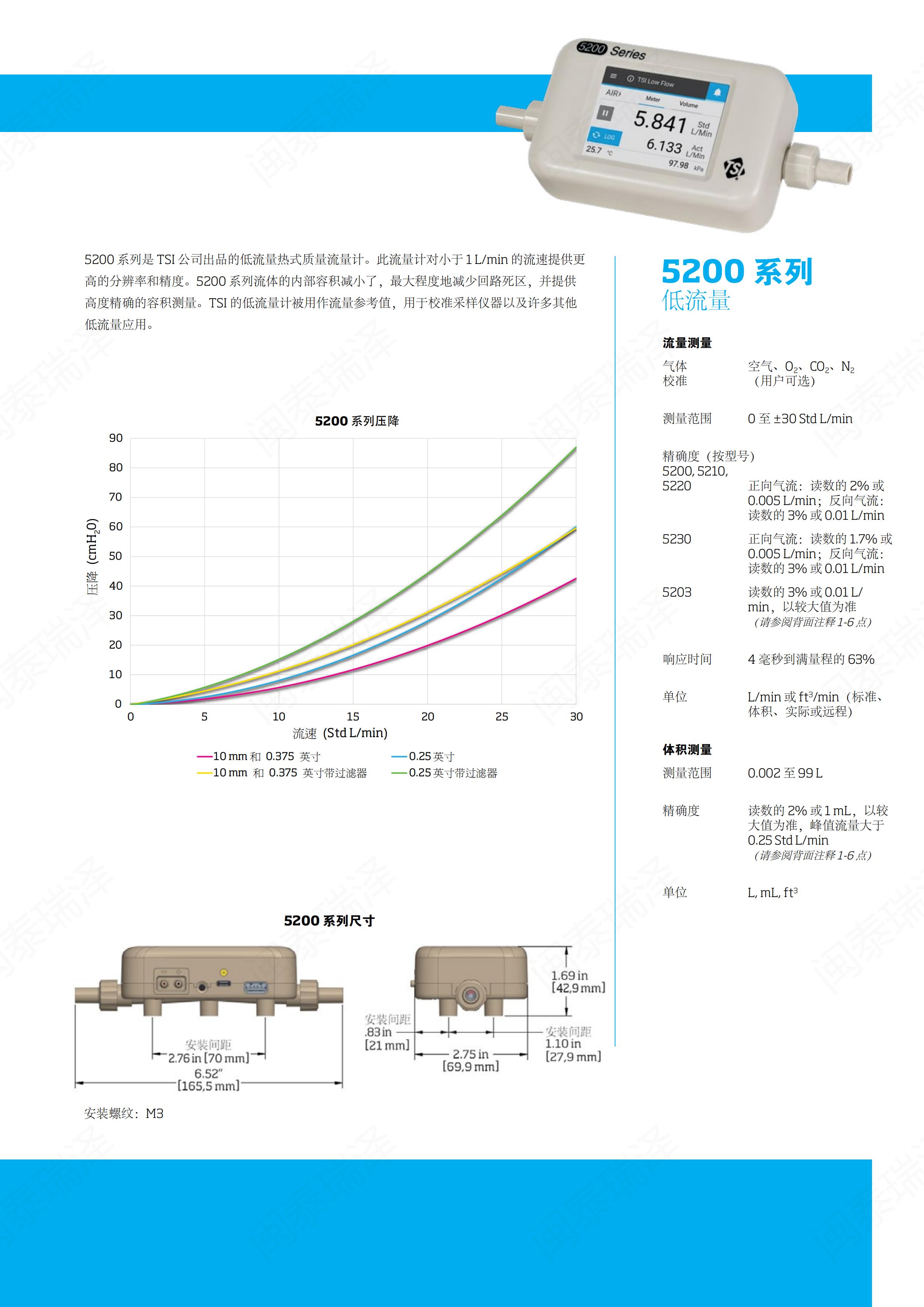

5200系列是TSI的低流量流量計。這些流量計可以測量高達30標準升/分鐘的流量，并在低于1標準升/分鐘的流量下提供更高的分辨率。5200系列流量主體的設計減少了內部體積，以最小化電路死區空間，并提供高度精確的體積測量。

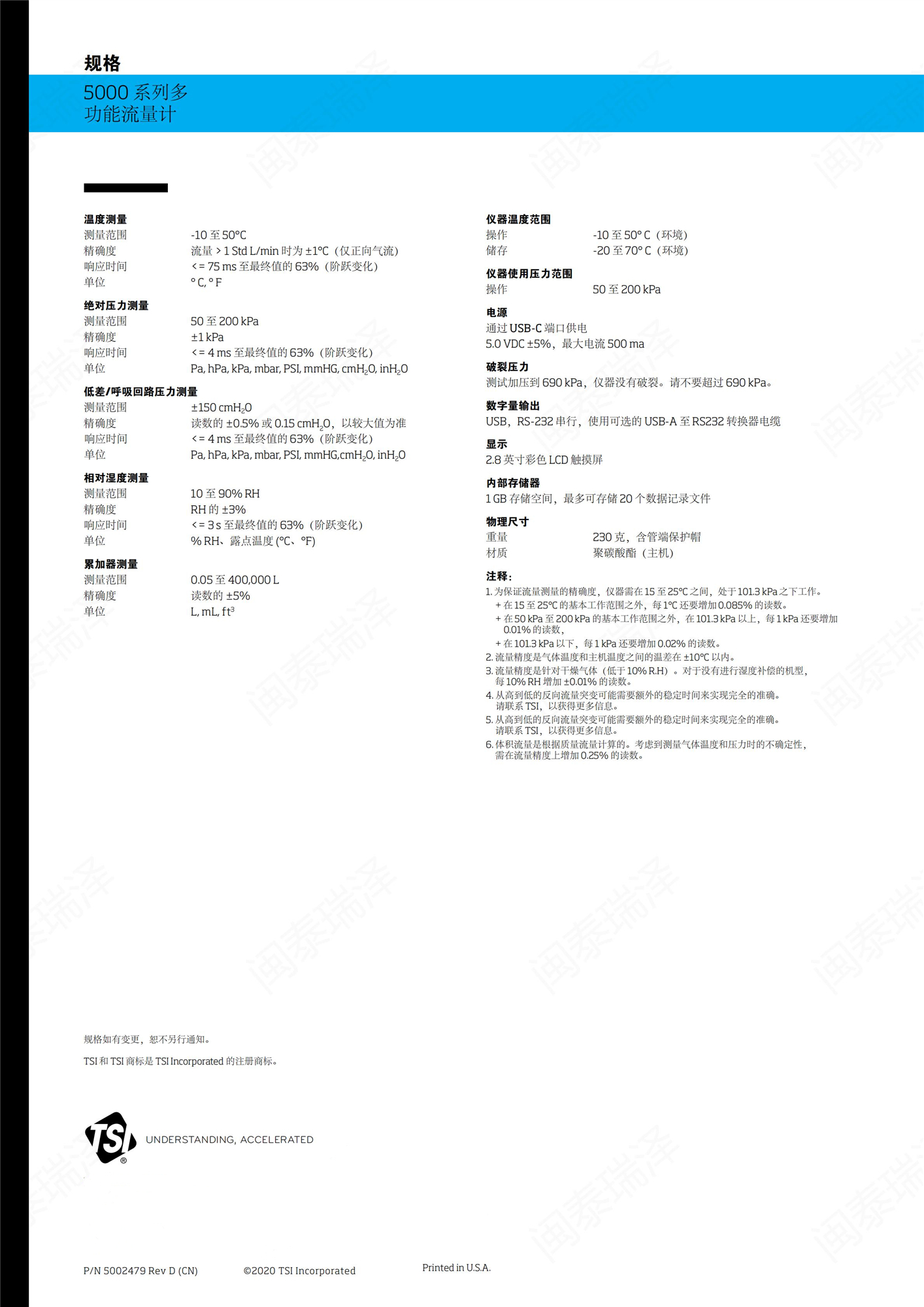

美國TSI氣體質量流量計5200參數規格：
TSI 5000系列流量計產品參數： |
溫度測量 |
測量范圍 | -10 至 50°C |
精確度 | 流量 > 1 Std L/min 時為 ±1°C（僅正向氣流） |
響應時間 | <= 75 ms 至zui終值的 63%（階躍變化） |
單位 | ° C, ° F |
絕壓測量 |
測量范圍 | 50 至 200 kPa |
精確度 | ±1 kPa |
響應時間 | <= 4 ms 至zui終值的 63%（階躍變化） |
單位 | Pa, hPa, kPa, mbar, PSI, mmHG, cmH2O, inH2O |
低差/呼吸回路壓力測量 |
測量范圍 | ±150 cmH2O |
精確度 | 讀數的 ±0.5% 或 0.15 cmH2O，以較大值為準 |
響應時間 | <= 4 ms 至zui終值的 63%（階躍變化） |
單位 | Pa, hPa, kPa, mbar, PSI, mmHG,cmH2O, inH2O |
相對濕度測量 |
測量范圍 | 10 至 90% RH |
精確度 | RH 的 ±3% |
響應時間 | <= 3 s 至zui終值的 63%（階躍變化） |
單位 | % RH、露點溫度 (°C、°F) |
累加器測量 |
測量范圍 | 0.05 至 400,000 L |
精確度 | 讀數的 ±5% |
單位 | L, mL, ft3 |
儀器溫度范圍 |
操作 | -10 至 50° C（環境） |
儲存 | -20 至 70° C（環境） |
儀器使用壓力范圍 |
操作 | 50 至 200 kPa |
電源 | 通過 USB-C 端口供電 5.0 VDC ±5%，很大電流 500 ma |
破裂壓力 | 測試加壓到 690 kPa，儀器沒有破裂。請不要超過 690 kPa。 |
數字量輸出 | USB，RS-232 串行，使用可選的 USB-A 至 RS232 轉換器電纜 |
顯示 | 2.8 英寸彩色 LCD 觸摸屏 |
內部存儲器 | 1 GB 存儲空間，較多可存儲 20 個數據記錄文件 |
物理尺寸 | 重量：230 克，含管端保護帽 材質： 聚碳酸酯（主機） |
注釋： | 1. 為保證流量測量的精確度，儀器需在 15 至 25°C 之間，處于 101.3 kPa 之下工作。 在 15 至 25°C 的基本工作范圍之外，每 1°C 還要增加 0.085% 的讀數。 在 50 kPa 至 200 kPa 的基本工作范圍之外，在 101.3 kPa 以上，每 1 kPa 還要增加 0.01% 的讀數， 在 101.3 kPa 以下，每 1 kPa 還要增加 0.02% 的讀數 |
2. 流量精度是氣體溫度和主機溫度之間的溫差在 ±10°C 以內 |
3. 流量精度是針對干燥氣體（低于 10% R.H）。對于沒有進行濕度補償?shù)臋C型， 每 10% RH 增加 ±0.01% 的讀數。 |
4. 從高到低的反向流量突變可能需要額外的穩定時間來實現完全的準確。 請聯系 TSI，以獲得更多信息。 |
5. 從高到低的反向流量突變可能需要額外的穩定時間來實現完全的準確。 請聯系 TSI，以獲得更多信息。 |
6. 體積流量是根據質量流量計算的。考慮到測量氣體溫度和壓力時的不確定性， 需在流量精度上增加 0.25% 的讀數。 |
