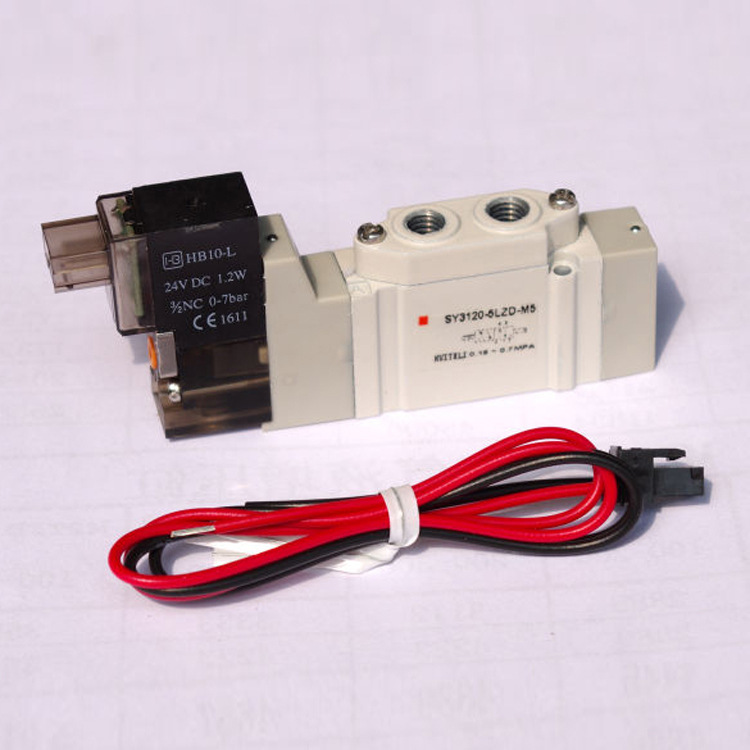

電磁閥SY3220-5LDZ-M5
品牌:日本SMC
類別:5通先導式電磁閥
系列:SY3000-9000系列
型號：SY3220-5LDZ-M5
相關產品
SY3120-4LZD-M5 AC220V
SY3120-4LZD-C4 AC220V
SY3220-4LZD-M5 AC220V
SY3220-4LZD-C4 AC220V
SY3320-4LZD-M5 AC220V
SY3320-4LZD-C4 AC220V
SY3420-4LZD-M5 AC220V
SY3420-4LZD-C4 AC220V
SY3520-4LZD-M5 AC220V
SY3520-4LZD-C4 AC220V
SY3120-5LZD-M5 DC24V
SY3120-5LZD-C4 DC24V
SY3220-5LZD-M5 DC24V
SY3220-5LZD-C4 DC24V
SY3320-5LZD-M5 DC24V
SY3320-5LZD-C4 DC24V
SY3420-5LZD-M5 DC24V
SY3420-5LZD-C4 DC24V
SY3520-5LZD-M5 DC24V
SY3520-5LZD-C4 DC24V
SY3120-6LZD-M5 DC12V
SY3120-5LZD-C4 DC12V
SY3220-5LZD-M5 DC12V
產品規格：
系列：SY3000、SY5000、SY7000、SY9000
使用流體：空氣
內部先導式使用壓力范圍2位單電控：0.15至0.7MPa
內部先導式使用壓力范圍2位雙電控：0.1至0.7MPa
內部先導式使用壓力范圍3位：0.2至0.7MPa
環境及流體溫度：-10至50度（未凍結）
手動開關：螺絲刀壓力鎖定型
先導閥的排氣方式：主閥和先導閥集中排氣式
給油：不要
安裝方式：自由
耐沖擊/耐振動：150/30m/s2
保護構造：防塵
產品特點：
●3通閥和5通閥可混合安裝
●消耗功率: 0.1 W (帶節電回路)
●集裝式可選項眾多，例如：鋁閥體，DIN導軌，組合式集裝式
●集裝式型號: SS5Y3，SS5Y5，SS5Y7，SS5Y9
產品型號表示方式：
SY【5】【1】20【】-【5】【L】【】【】-【01】【】-【】
--- --- -- -- -- -- -- -- -- --
1 2 3 4 5 6 7 8 9 10
1、系列
3：SY3000
5：SY5000
7: SY7000
9: SY9000
2、機能
1：2位單電控
2：2位雙電控
3：3位中封式
4：3位中泄式
5：3位中壓式
3、線圈規格：
無記號：標準
T : 帶節電閥路
4、額定電壓
1：AC100V
2：AC200V
3: AC110V
4: AC220V
5：DC24V
6: DC12V
V: DC6V
S: DC5V
R: DC3V
5、導線引出方式
直接出線式：G:導線長300MM， H：導線長800MM
L形插座式：L：帶導線長300MM， LH：不帶導線 ，LO：不帶插頭
M形插座式：M：帶導線長300MM， MN: 不帶導線， MO:I不帶插頭
DIN形插座式:D: 帶插頭, DO:不帶插頭
M8接頭：WO：接頭無電線
6、指示燈、過電壓保護回路
無記號：無指示燈及過電壓保護回路
S : 帶過電壓保護回路
Z ：帶指示燈及過電壓保護回路
R : 帶過電壓保護回路（無極性式）
U ：帶指示燈及過電壓保護回路（無極性式）
7、手動操作方式
無記號：非鎖定按鈕式
D ：旋具壓下回轉鎖定式
E ：手動壓下回轉鎖定式
8、AB通口接管口徑
螺紋配管
M5 :M5*0.8
01 :1/8
02 :1/4
03 ：3/8
快換接頭
C4 :4
C6 :6
C8 :8
C10:10
9、螺紋的種類
無記號：RC
F : G
N :NPT
T :NPTF
10、托架
無記號：無托架
F :F1腳座式托架;F2側面式托架
產品特點：
1、3通閥和5通閥可混合安裝
2、消耗功率: 0.1 W (帶節電回路)
3、集裝式可選項眾多，例如：鋁閥體，DIN導軌，組合式集裝式
4、集裝式型號: SS5Y3，SS5Y5，SS5Y7，SS5Y9
