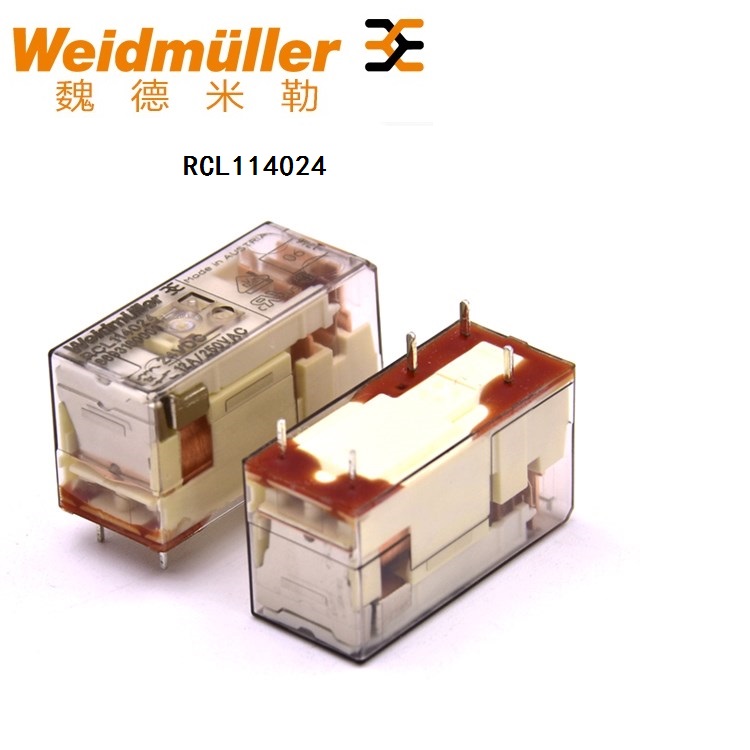

魏德米勒RCL繼電器8693180000 通用訂貨數據
| 版本 | RIDERSERIES RCL, 繼電器, 觸點數量: 1, 轉換觸點 AgNi 90/10, 額定控制電壓: 24 V DC, 持續電流: 12 A, 插拔聯接 | | 訂貨號 | 8693180000 | | 類型 | RCL114024 | | GTIN (EAN) | 4032248364640 | | 數量 | 20 pc(s). |
| 凈重 | 14.25 g | | 寬度 | 12.7 mm | | 寬度 (英寸) | 0.5 inch | | 深 | 15.7 mm | | 深度 (英寸) | 0.618 inch | | 高度 | 29 mm | | 高度 (英寸) | 1.142 inch |
| 吸合 / 釋放電壓, 典型值 | 16.8 V / 2.4 V DC | | 直流額定電流 | 16.7 mA | | 線圈電阻 | 1440 Ω ± 10 % | | 額定功率 | 400 mW | | 額定控制電壓 | 24 V DC |
| 動作延時 | ≤ 8 ms | | 持續電流 | 12 A | | 斷開延時 | ≤ 6 ms | | 交流開關容量 (阻性) | 3000 VA | | 開關電壓，交流 | 400 V | | 直流開關容量 (阻性) | 288 W @ 24 V | | 切換功率 | 1 mA @ 24 V, 10 mA @ 12 V, 100 mA @ 5 V | | 浪涌電流 | 25 A / 4 s | | 額定開關電壓 | 250 V AC | | 額定負載下的開關頻率 | 0.1 Hz |
| 觸點類型 | 1 轉換觸點 (AgNi 90/10) | | 機械使用壽命 | AC 線圈 10 x 106 開關周期, DC 線圈 30 x 106 開關周期 |
| 測試按鈕 | 否 | | 機械開關位置指示器 | 無 | | 顏色編碼 | 透明 | | 阻燃等級符合 UL 94 | V-2 |
| 導線連接方式 | 插拔聯接 | | 間距 mm (P) | 3.5 mm |
|
