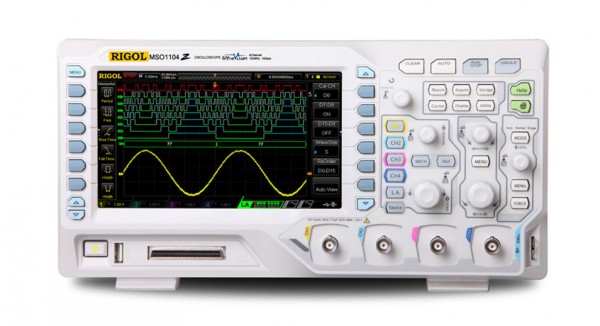

普源mso1104z-s數字示波器
簡介

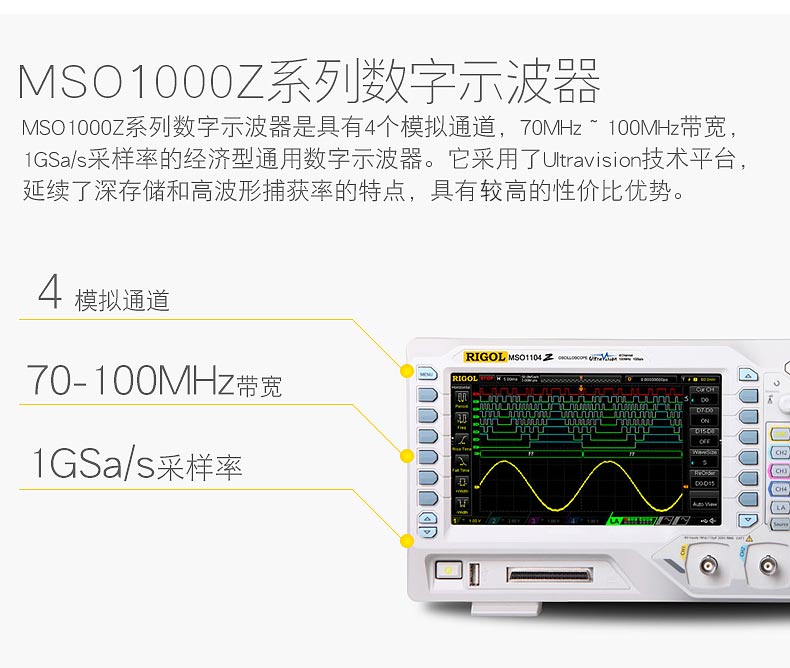

MSO/DS1000Z系列數字示波器是具有4個模擬通道，50MHz ~ 100MHz帶寬，1GSa/s采樣率的經濟型通用數字示波器。普源mso1104z-s數字示波器采用了Ultravision技術平臺，延續了深存儲和高波形捕獲率的特點，具有超高的。其中MSO1000Z系列提供16個數字通道，能夠完成混合信號測試；創新的DS1000Z Plus系列，標配了數字通道接口，僅需增加一條RPL1116邏輯探頭，即可升級為全功能的MSO。
普源mso1104z-s數字示波器特點

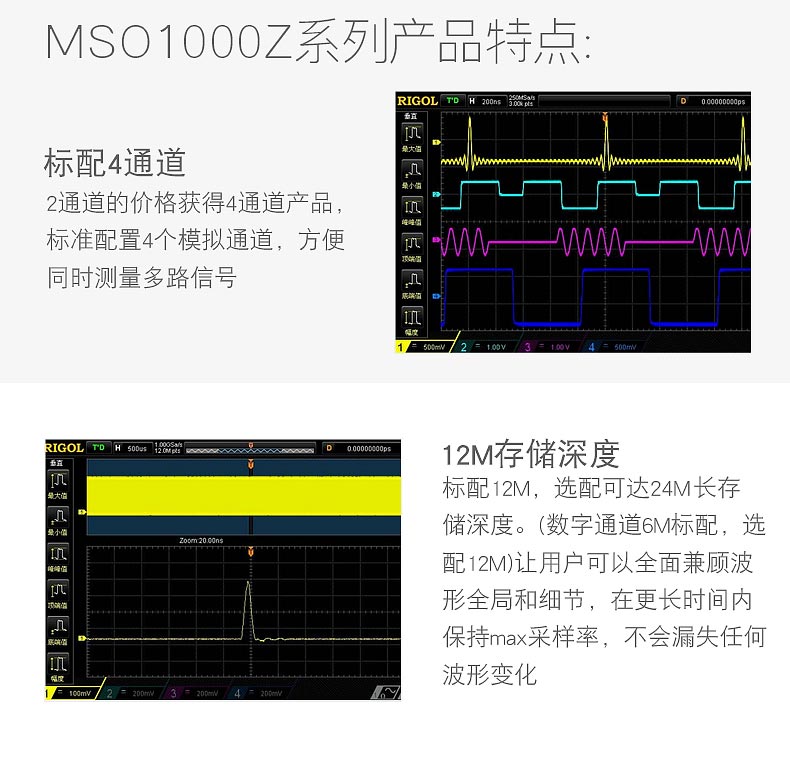

標配4通道：2通道的價格獲得4通道產品，標準配置4個模擬通道，方便同時測量多路信號
12M存儲深度：標配12M，選配可達24M超長存儲深度。（數字通道6M標配，選配12M）讓用戶可以兼顧波形全局和細節，在更長時間內保持zui高采樣率，不會漏失任何波形變化

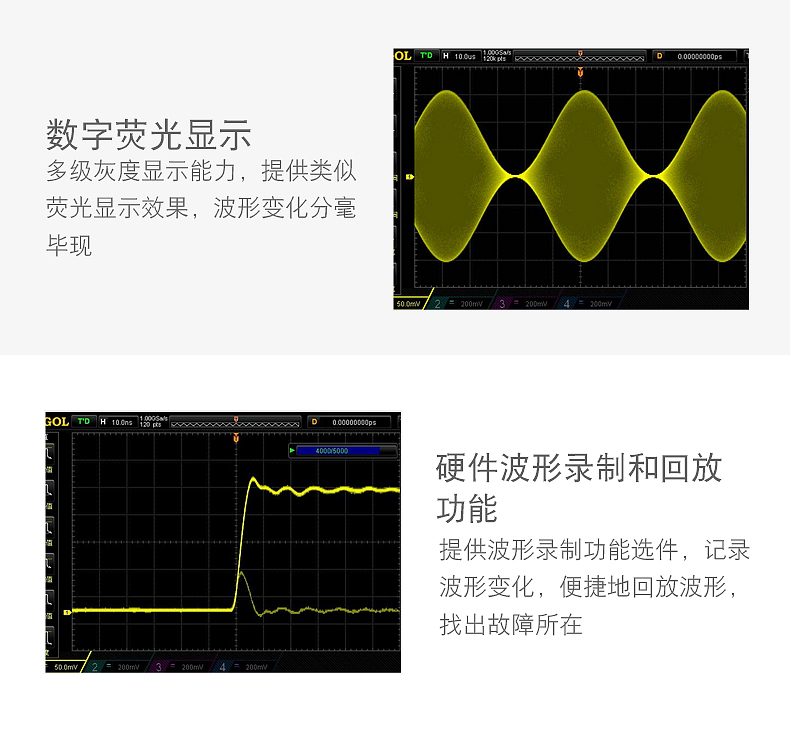

數字熒光顯示：2通道的價格獲得4通道產品，標準配置4個模擬通道，方便同時測量多路信號
硬件波形錄制和回放功能：提供波形錄制功能選件，記錄波形變化，便捷地回放波形，找出故障所在

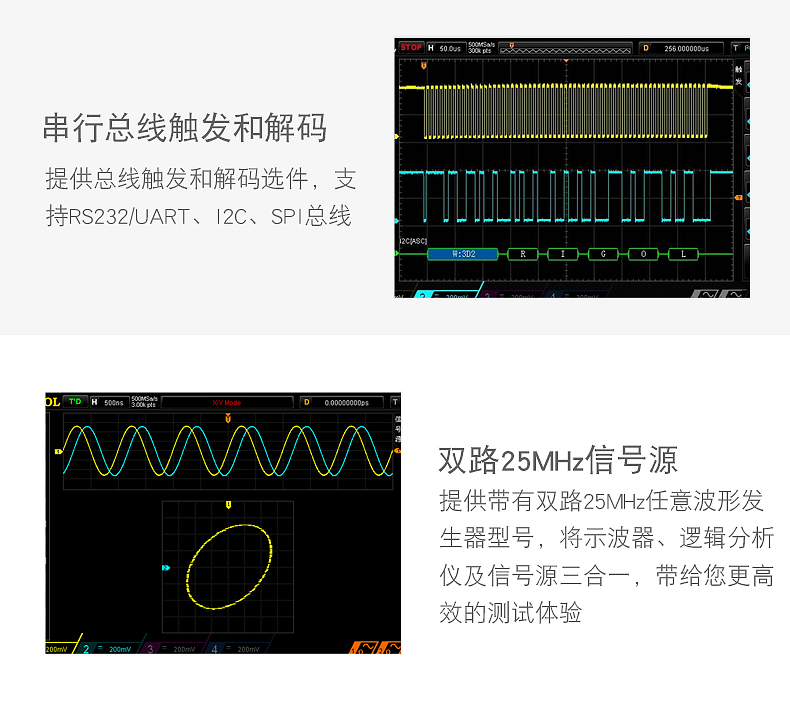

串行總線觸發和解碼：2通道的價格獲得4通道產品，標準配置4個模擬通道，方便同時測量多路信號

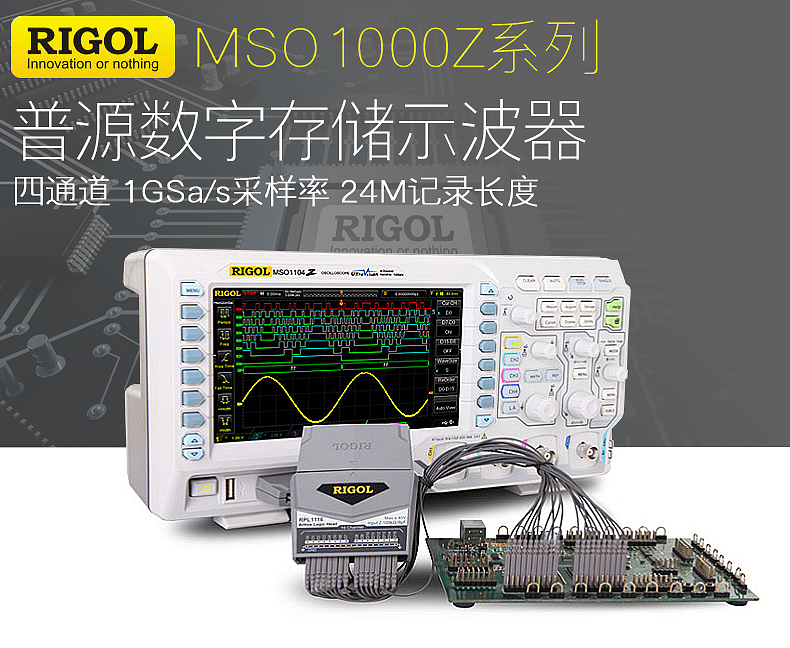

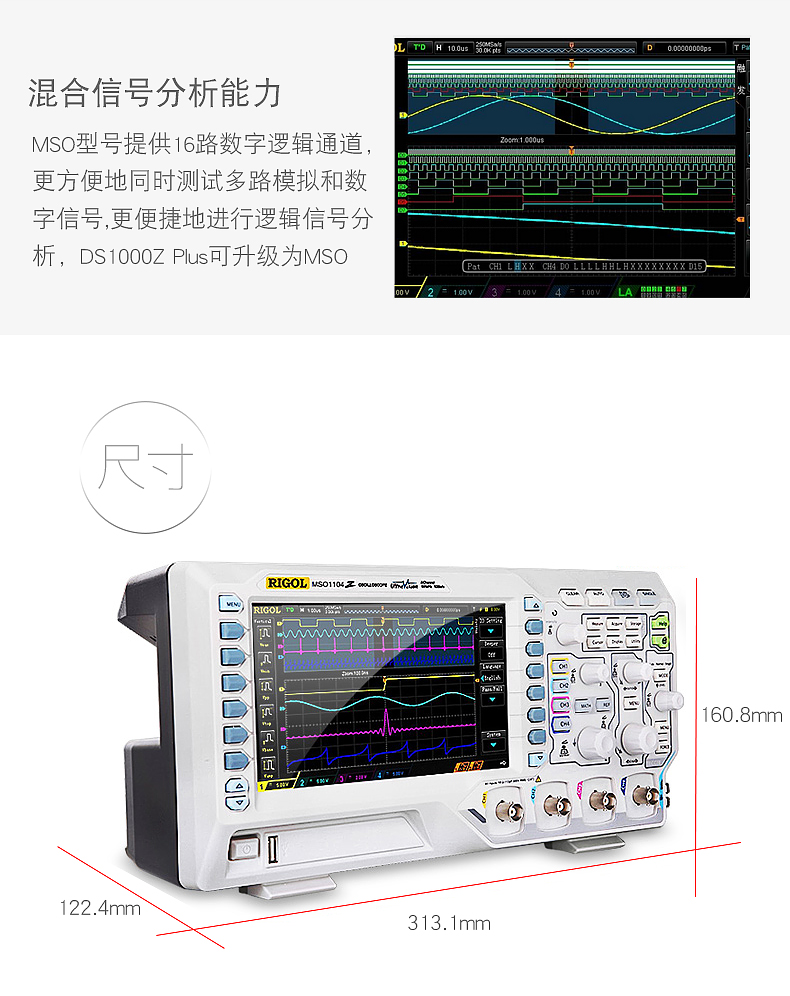

混合信號分析能力：MSO型號提供16路數字邏輯通道，更方便地同時測試多路模擬和數字信號,更便捷地進行邏輯信號分析，DS1000Z Plus可升級為MSO
雙路25MHz信號源：提供帶有雙路25MHz任意波形發生器型號，將示波器、邏輯分析儀及信號源三合一，帶給您更的測試體驗

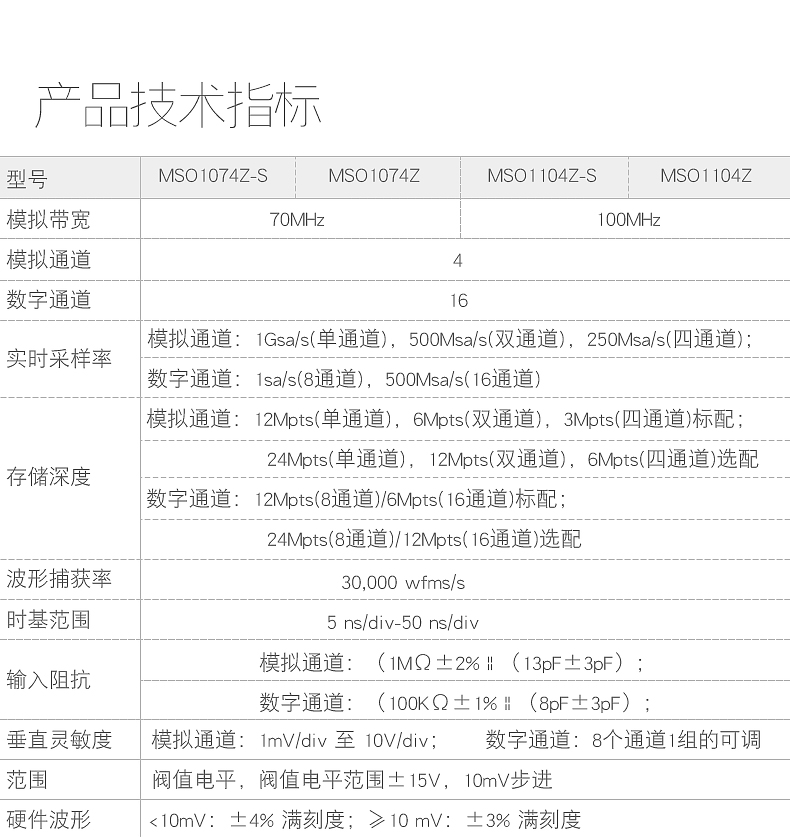

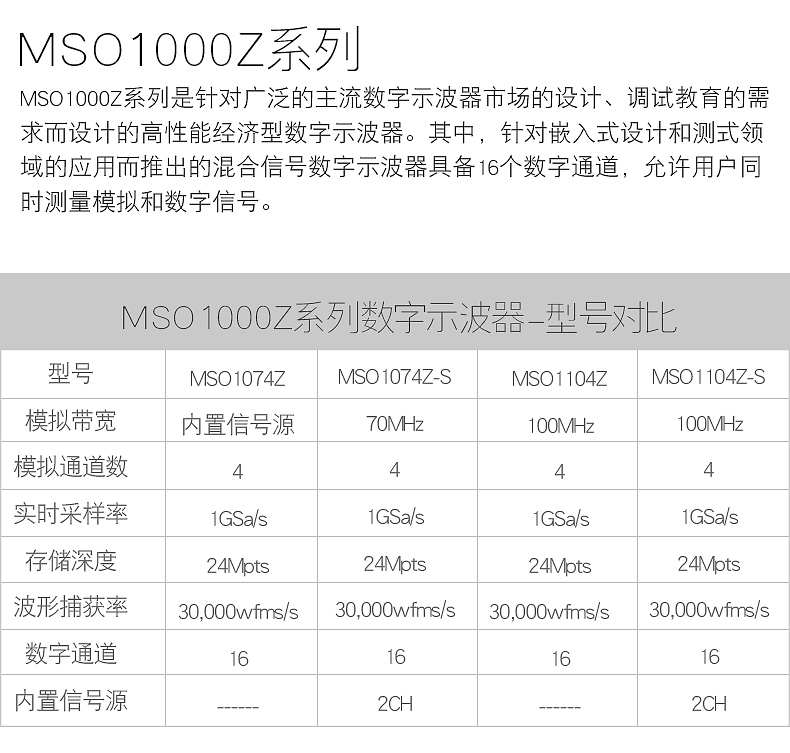

普源mso1104z-s數字示波器系列產品參數規格
| 型號 | 模擬帶寬 | 模擬通道數 | 實時采樣率 | 存儲深度 | 波形捕獲率 | 數字通道 | 內置信號源 |
| DS1104Z | 100MHz | 4 | 1GSa/s | 24Mpts | 30,000wfms/s | - | - |
| DS1074Z | 70MHz | 4 | 1GSa/s | 24Mpts | 30,000wfms/s | - | - |
| DS1104Z-S | 100MHz | 4 | 1GSa/s | 24Mpts | 30,000wfms/s | - | 2CH |
| DS1074Z-S | 70MHz | 4 | 1GSa/s | 24Mpts | 30,000wfms/s | - | 2CH |
| MSO1074Z | 70MHz | 4 | 1GSa/s | 24Mpts | 30,000wfms/s | 16 | - |
| MSO1074Z-S | 70MHz | 4 | 1GSa/s | 24Mpts | 30,000wfms/s | 16 | 2CH |
| MSO1104Z | 100MHz | 4 | 1GSa/s | 24Mpts | 30,000wfms/s | 16 | - |
| MSO1104Z-S | 100MHz | 4 | 1GSa/s | 24Mpts | 30,000wfms/s | 16 | 2CH |
| DS1054Z | 50MHz | 4 | 1GSa/s | 24Mpts | 30,000wfms/s | - | - |
| DS1074Z Plus | 70MHz | 4 | 1GSa/s | 24Mpts | 30,000wfms/s | 16(Opt） | - |
| DS1074Z-S Plus | 70MHz | 4 | 1GSa/s | 24Mpts | 30,000wfms/s | 16(Opt) | 2CH |
| DS1104Z Plus | 100MHz | 4 | 1GSa/s | 24Mpts | 30,000wfms/s | 16(Opt) | - |
| DS1104Z-S Plus | 100MHz | 4 | 1GSa/s | 24Mpts | 30,000wfms/s | 16(Opt) | 2CH |
標準配件 : 標準配件 : 150MHz無源探頭PVP2150每通道一只；邏輯探頭RPL1116一套（限MSO型號）；USB數據線；電源線；快速指南
