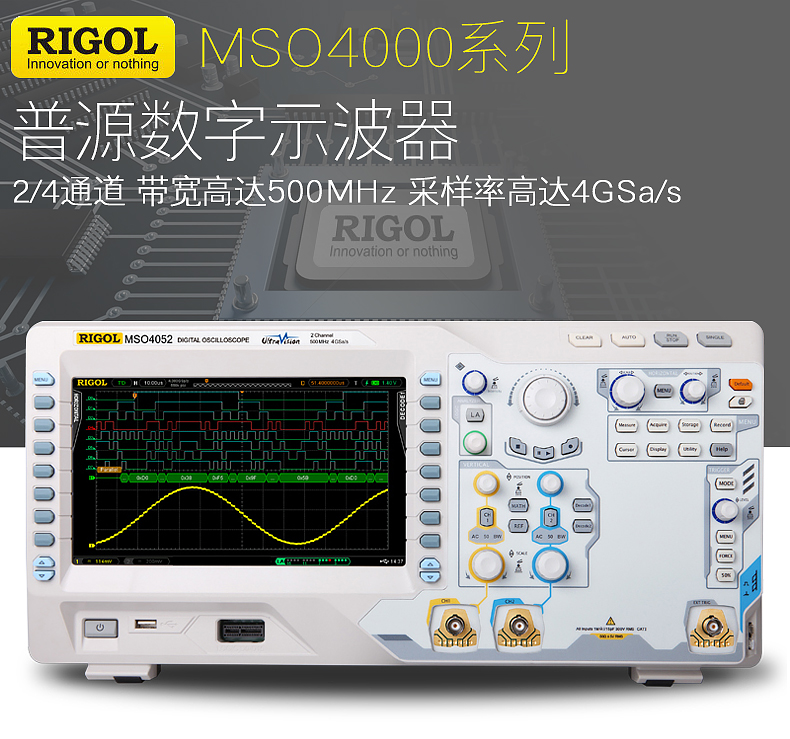

普源存儲示波器MSO4054
簡介

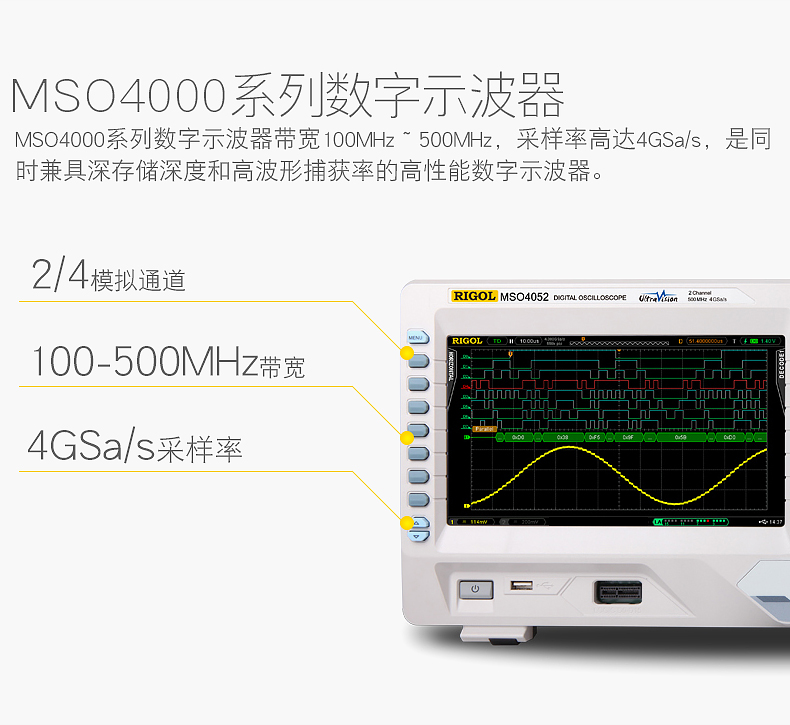

MSO/DS4000系列數字示波器是帶寬100MHz ~ 500MHz，采樣率高達4GSa/s，同時兼具深存儲深度和高波形捕獲率的高性能通用數字示
波器。MSO/DS4000系列是針對廣泛的主流數字示波器市場的設計、調試、測試的需求而設計的高性能數字示波器。MSO4000具備2 或4+16
個通道，是針對嵌入式設計和測試領域的應用而推出的高性能混合信號示波器。
常規型號：
MSO4012（標配邏輯探頭/需預定）
MSO4014（標配邏輯探頭/需預定）
MSO4022（標配邏輯探頭/需預定）
MSO4024（標配邏輯探頭/需預定）
MSO4032（標配邏輯探頭/需預定）
MSO4034（標配邏輯探頭/需預定）
MSO4052（標配邏輯探頭/需預定）
MSO4054（標配邏輯探頭/需預定）
產品特性
? 模擬通道帶寬100MHz，200MHz，350MHz， 500MHz
? 實時采樣率模擬通道達4G Sa/s；數字通道達1G Sa/s（MSO）
? 標配存儲深度模擬通道達140Mpts,數字通道達28Mpts（MSO）
? 2或4個模擬通道；16個數字通道（MSO）

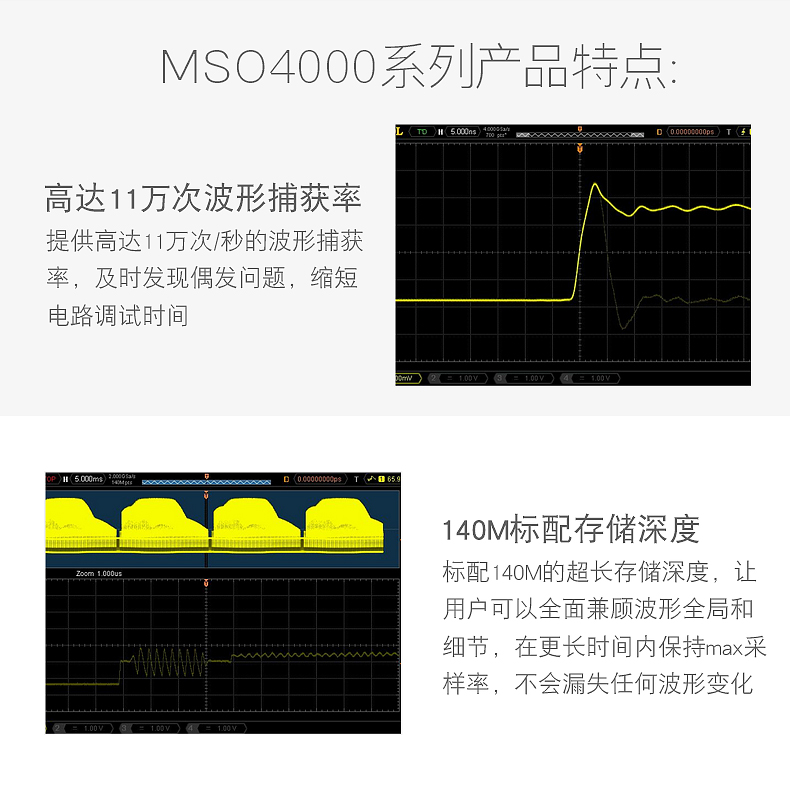

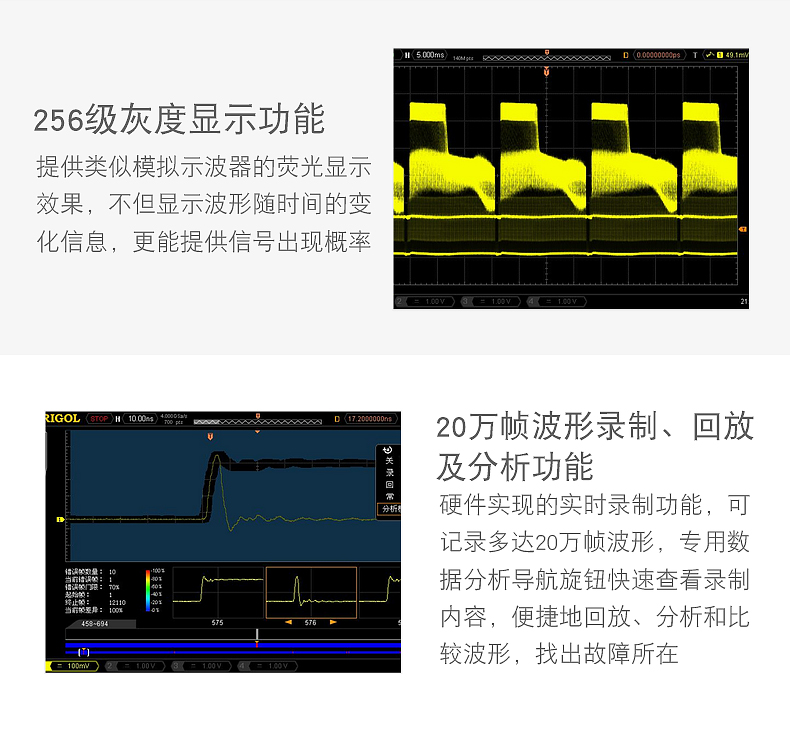

? 波形捕獲率達110,000個波形每秒
? 標配多達20萬幀的硬件實時波形不間斷錄制功能和波形分析功能

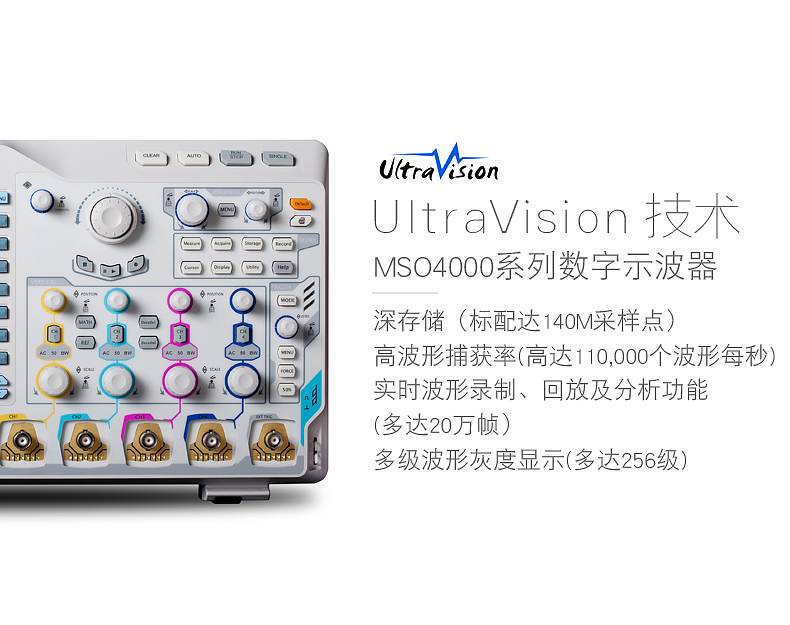

? **的UltraVision技術

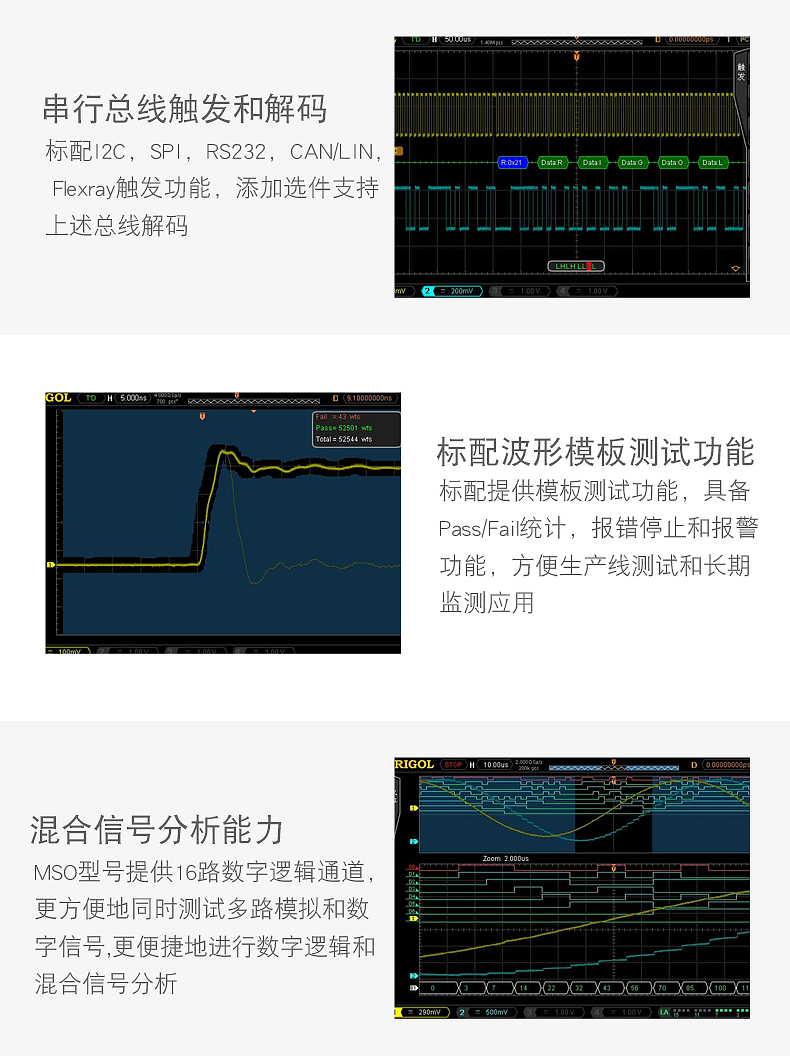

? 豐富的觸發和總線的解碼功能（模擬和數字通道）
? 低底噪聲，*小垂直檔位達1 mV/div
? 豐富的接口：USB Host & Device,LAN(支持LXI-C),VGA,AUX,USB-GPIB(可選)

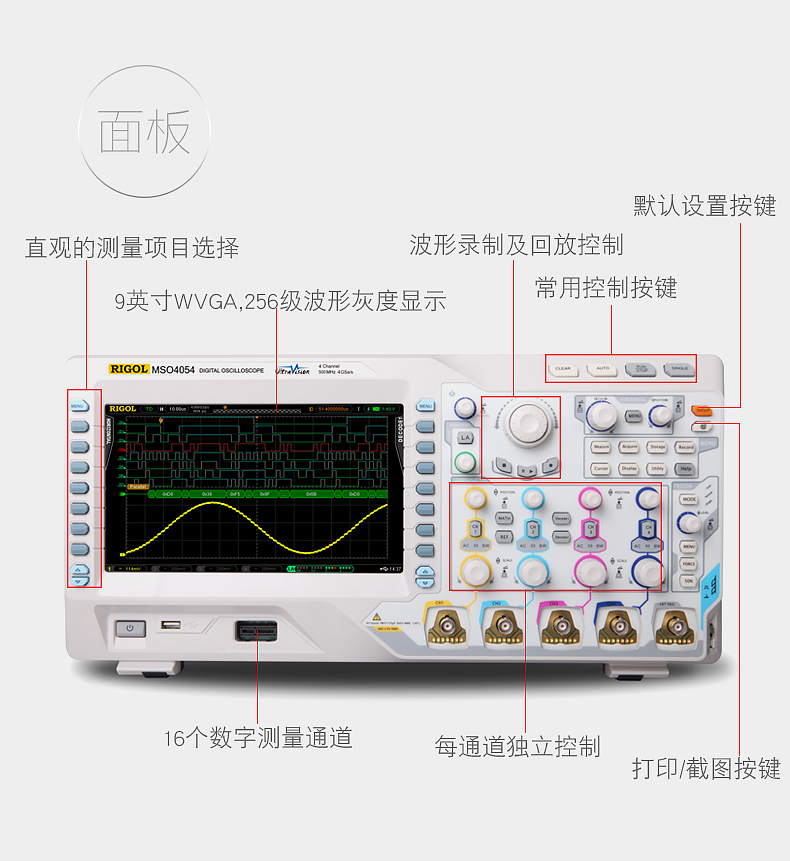

? 新穎精巧的工業設計，便捷的操作 9英寸WVGA 256級灰度顯示

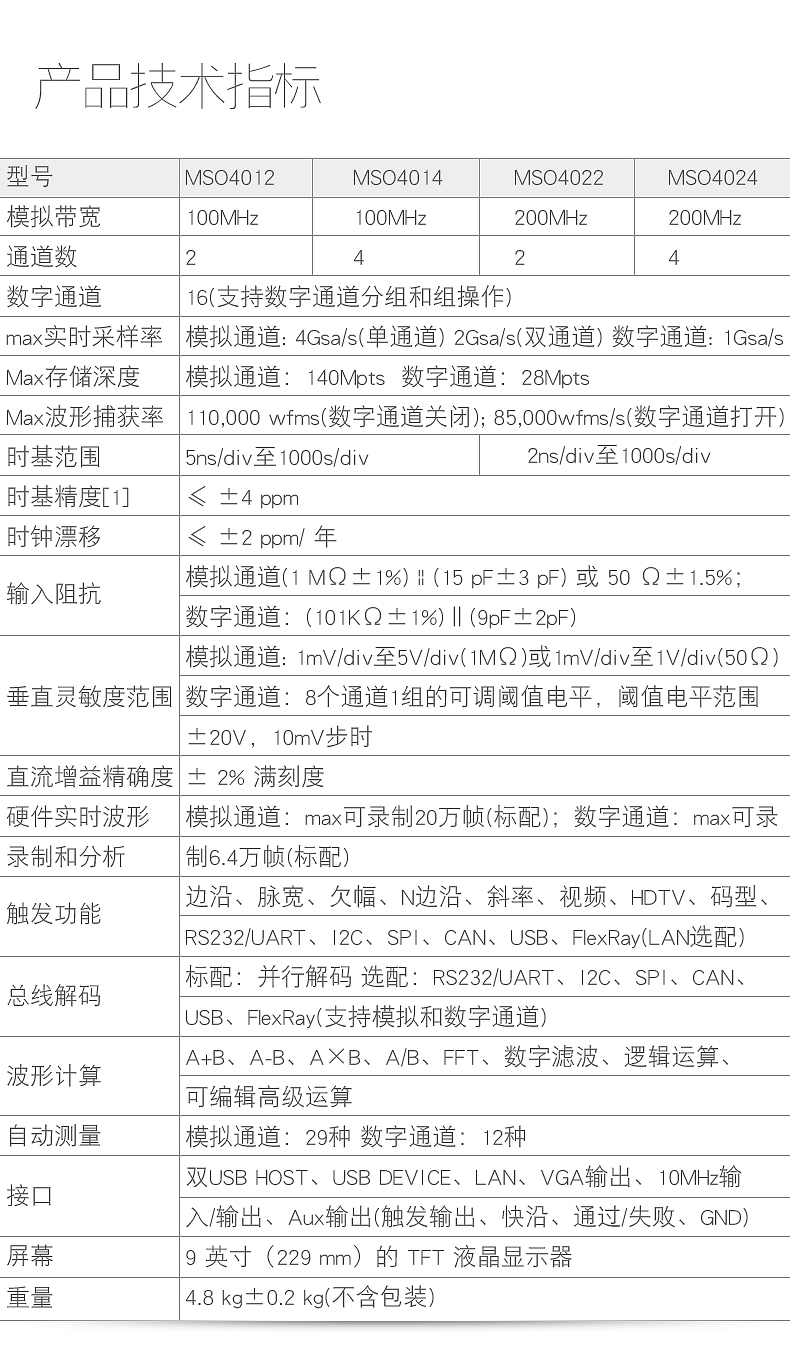

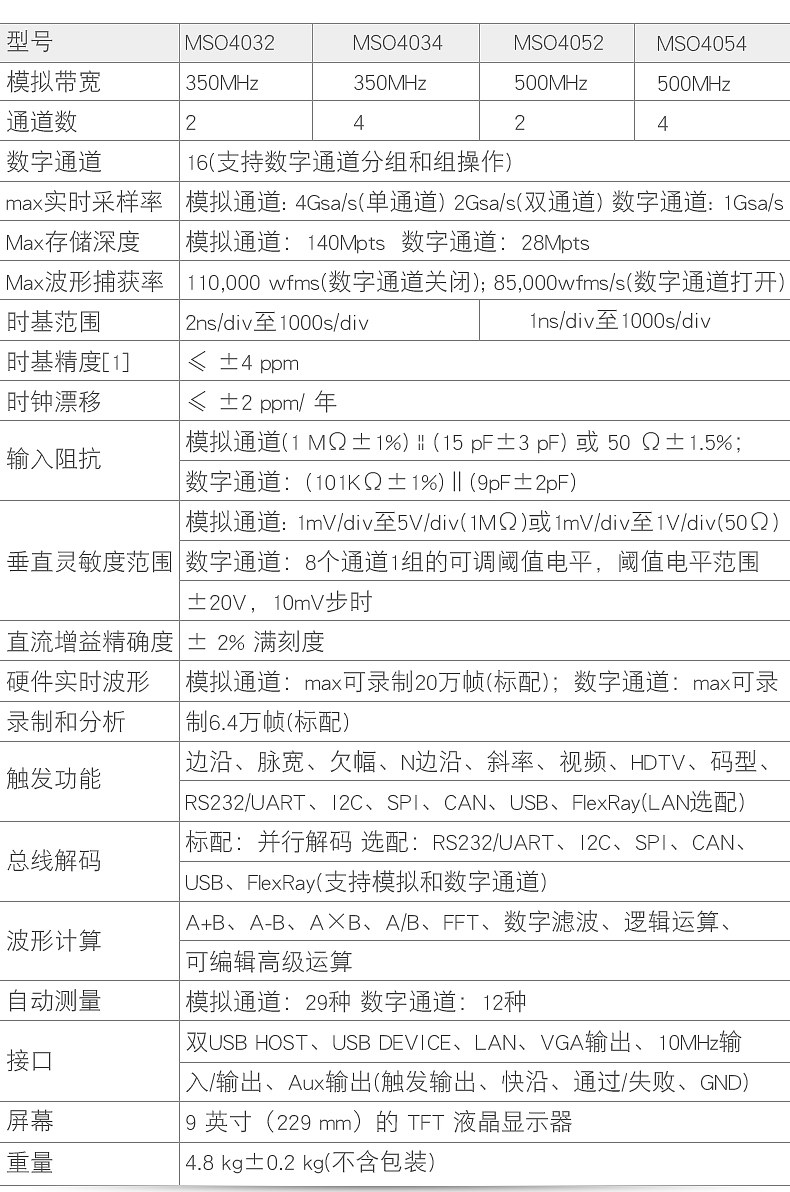

普源存儲示波器MSO4054技術參數
MSO4012（100 MHz帶寬，2+16通道混合信號示波器） | MSO4012 |
|
| MSO4014（100 MHz帶寬，4+16通道混合信號示波器） | MSO4014 |
| MSO4022（200 MHz帶寬，2+16通道混合信號示波器） | MSO4022 |
| MSO4024（200 MHz帶寬，4+16通道混合信號示波器） | MSO4024 |
| MSO4032（350 MHz帶寬，2+16通道混合信號示波器） | MSO4032 |
| MSO4034（350 MHz帶寬，4+16通道混合信號示波器） | MSO4034 |
| MSO4052（500 MHz帶寬，2+16通道混合信號示波器） | MSO4052 |

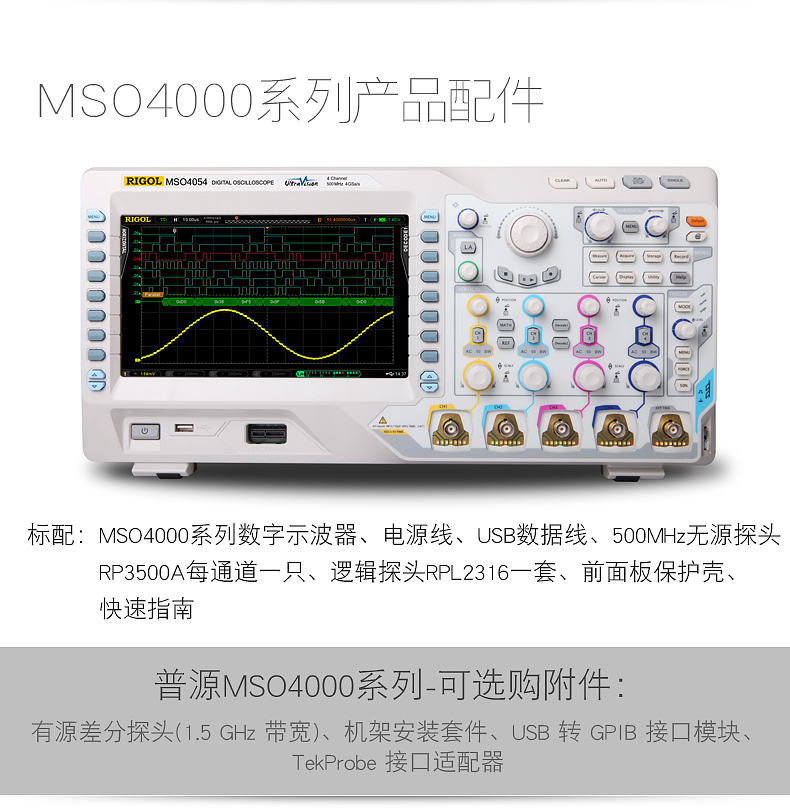

| MSO4054（500 MHz帶寬，4+16通道混合信號示波器） | MSO4054 | 標配附件 | 符合所在國標準的電源線 | - |
| 前面板保護殼 | FPC-DS4000 |
| USB數據線 | CB-USBA-USBB-FF-150 |
| 2或4套無源示波器探頭（500 MHz帶寬） | RP3500A |
| 1套邏輯分析探頭 | RPL2316 |
| 快速指南 | - |
| 資源光盤 (含用戶手冊和應用軟件) | - | 選配附件 | 有源差分探頭 (1.5 GHz) | RP7150 |
| 機架安裝套件 | RM-DS4000 | 解碼選件 | RS232/UART解碼套件 | SD-RS232-DS4000 |
| I2C/SPI解碼套件 | SD-I2C/SPI-DS4000 |
| CAN解碼套件 | SD-CAN-DS4000 |
| FlexRay解碼套件 | SD-FlexRay-DS4000 |
|
|
|

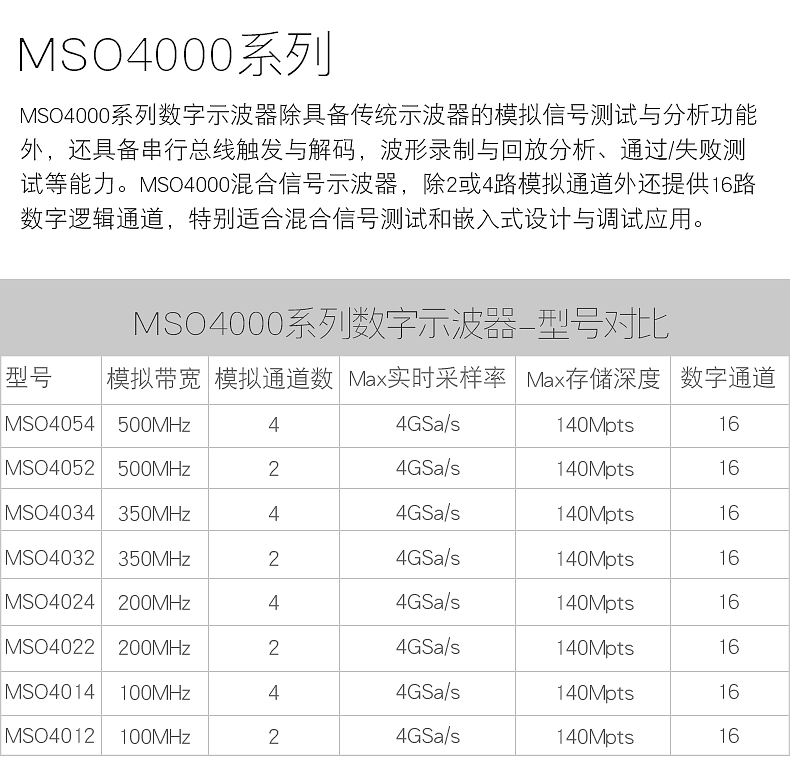

MSO4000系列示波器 | 帶寬 | 存儲深度 | 采樣率 | 通道 | 波形捕獲率 | 參考價格 | MSO4012 | 100MHz | 140Mpts | 4GSa/s | 2 | 110,000 wfms/s | 25835 | MSO4014 | 100MHzv | 140Mpts | 4GSa/s | 4 | 110,000 wfms/s | 29224 | MSO4022 | 200MHz | 140Mpts | 4GSa/s | 2 | 110,000 wfms/s | 30509 | MSO4024 | 200MHz | 140Mpts | 4GSa/s | 4 | 110,000 wfms/s | 33625 | MSO4032 | 350MHz | 140Mpts | 4GSa/s | 2 | 110,000 wfms/s | 45190 | MSO4034 | 350MHz | 140Mpts | 4GSa/s | 4 | 110,000 wfms/s | 51992 | MSO4052 | 500MHz | 140Mpts | 4GSa/s | 2 | 110,000 wfms/s | 57614 | MSO4054 | 500MHz | 140Mpts | 4GSa/s | 4 | 110,000 wfms/s | 67500 |
|
