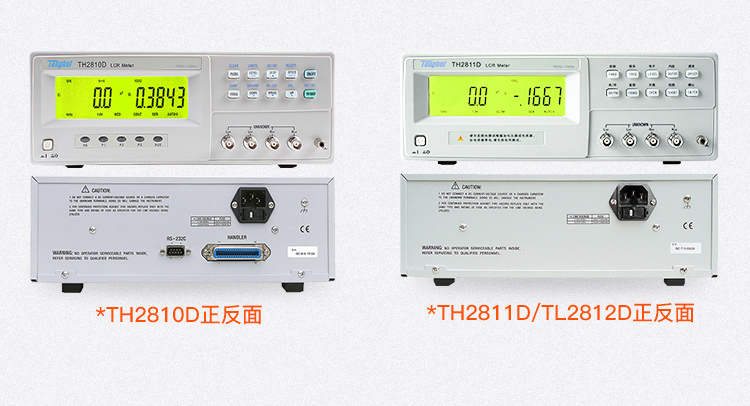

同惠th2811d數字電橋
- 簡介

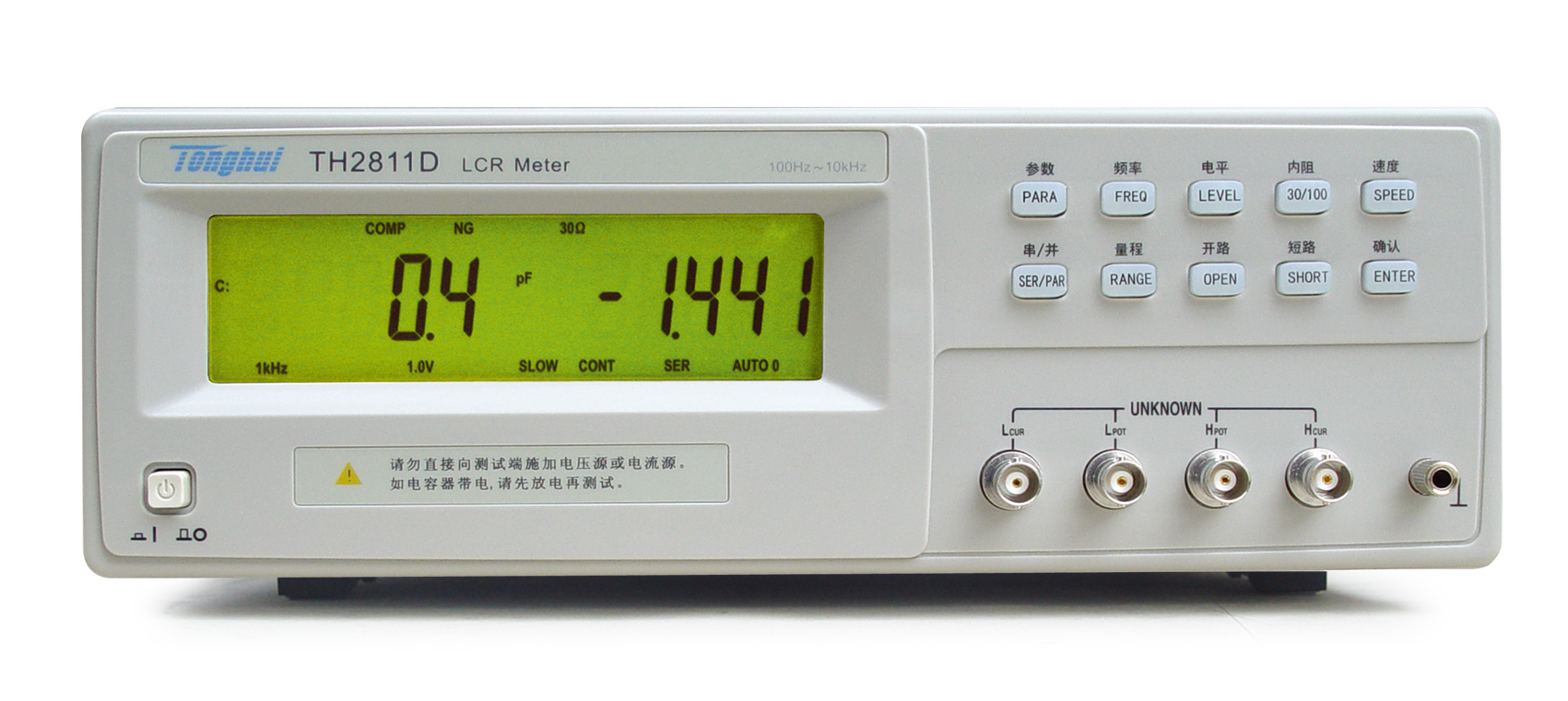

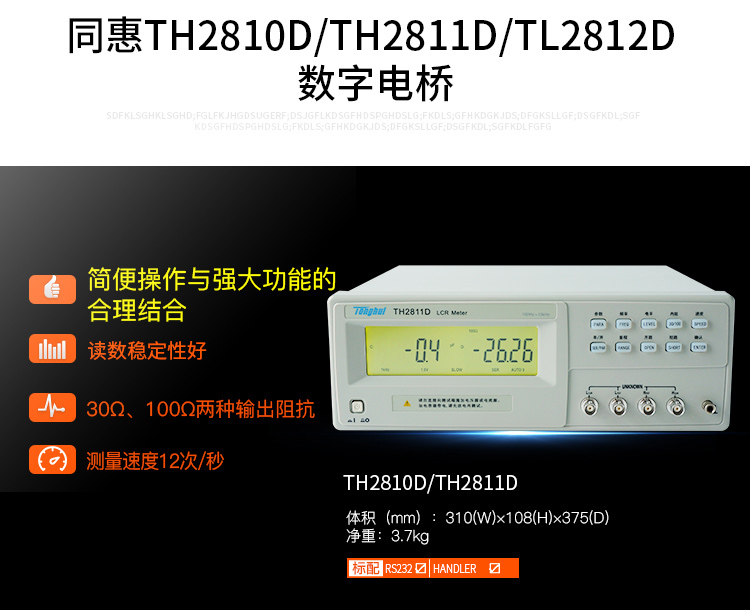

■ TH2811D型LCR數字電橋是本公司新研制的低頻元件測量的換代產品， 其中應用多項元件測量的****，大字符LCD顯示，采用SMT貼片工藝，操作方便，外形美觀。可滿足生產線質量保證、進貨檢驗及自動化生產的需要。TH2811D為常州同惠新推出的一款低價LCR數字電橋，在夾具方面采用了TH26004s-1四端開爾文測試電纜加TH26001A 四端測試夾具以及短路片，精度為0.2％，內阻30/100歐姆。

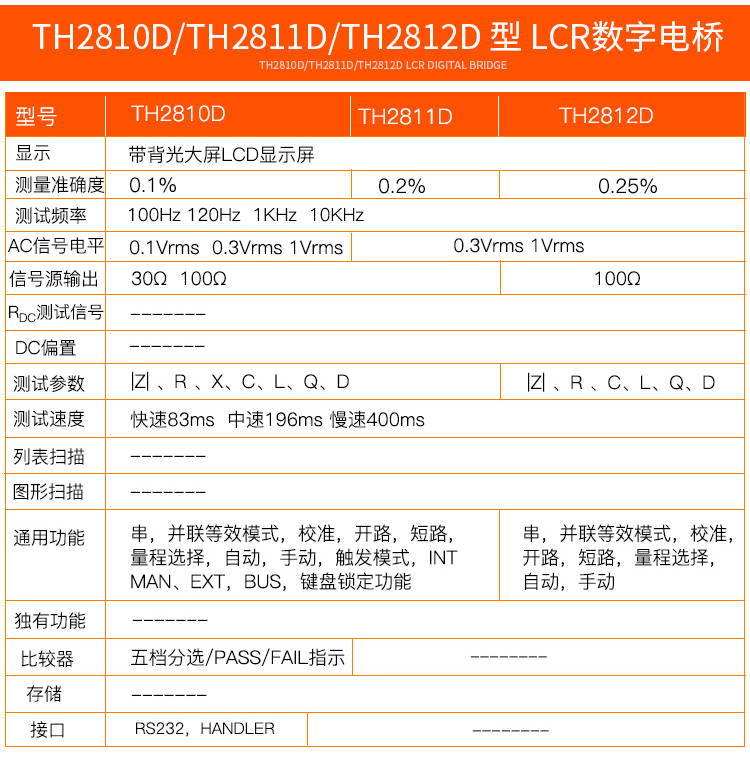

- 技術參數
測 量 功 能 |
| 測試參數 | L-Q, C-D, R-Q, |Z|-Q | 基本準確度 | 0.2% | 等效電路 | 串聯, 并聯 | 量程方式 | 自動, 保持 | 觸發方式 | 內部 | 測試速度(1kHz)(次/秒) | 快速: 12,中速:5.1 慢速:2.5 | 校準功能 | 開路 / 短路,掃頻清零 | 測試端配置 | 5端 | 測 試 信 號 |
| 測試信號頻率 | 100Hz,120Hz,1kHz,10kHz,±0.01% | 輸出阻抗 | 30Ω,100Ω | 測試信號電平 | 0.3Vrms, 1Vrms | 測量顯示范圍 |
| |Z|, R | 0.1 mΩ — 99.99 MΩ | C | 0.01pF — 99999μF | L | 0.01μH — 99999H | D | 0.0001 — 9.9999 | Q | 0.0001 — 9999.9 | 顯示 |
| 顯示方式 | 直讀帶背光大字符LCD顯示 | 顯示器 | 主、副參數：5位 | 比較器 |
| 接口 |
|

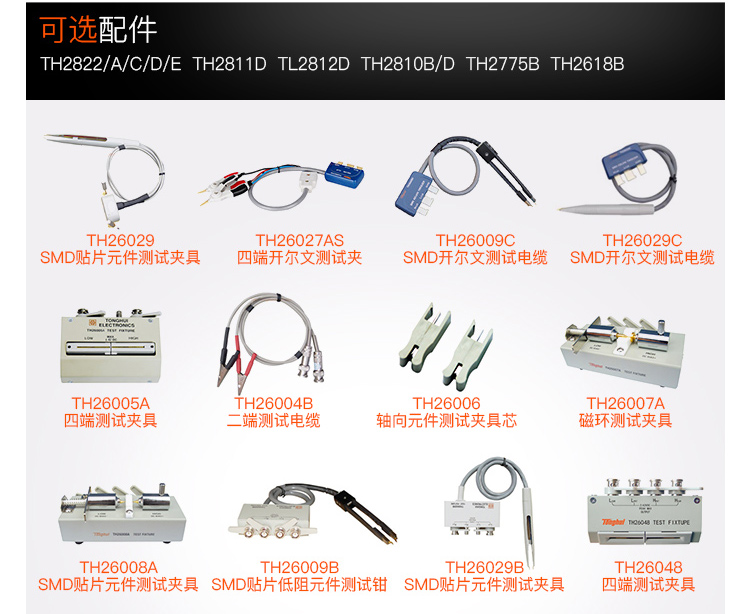

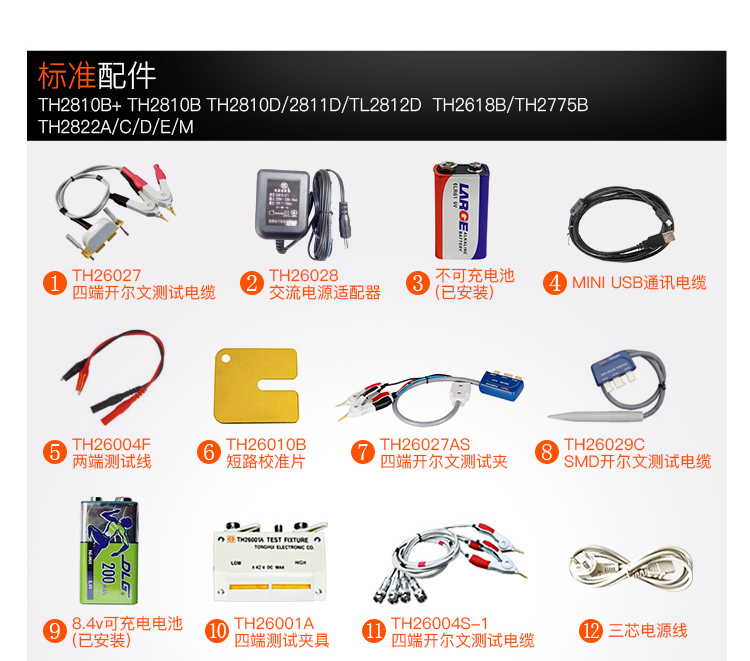

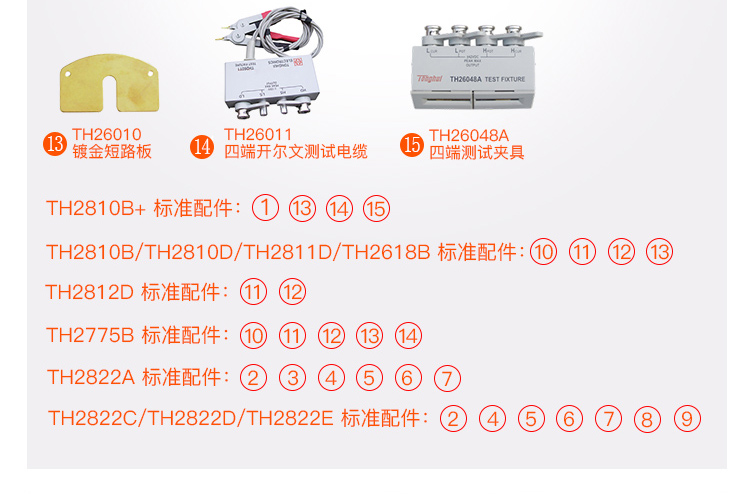

- 附件
| 標配 | | 配件名稱 | 型號 |
|
|
|
| | 四端夾具 | TH26001A |
|
|
|
| | 短路片 | TH26010 |
|
|
|
| | 四端Kelvin測試線 | TH26004S-1 |
|
|
|
|
|
