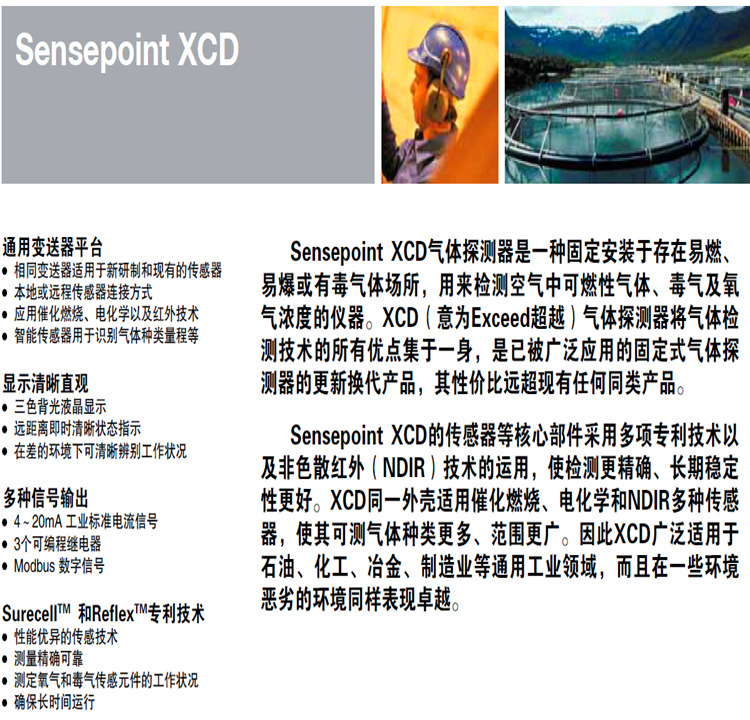

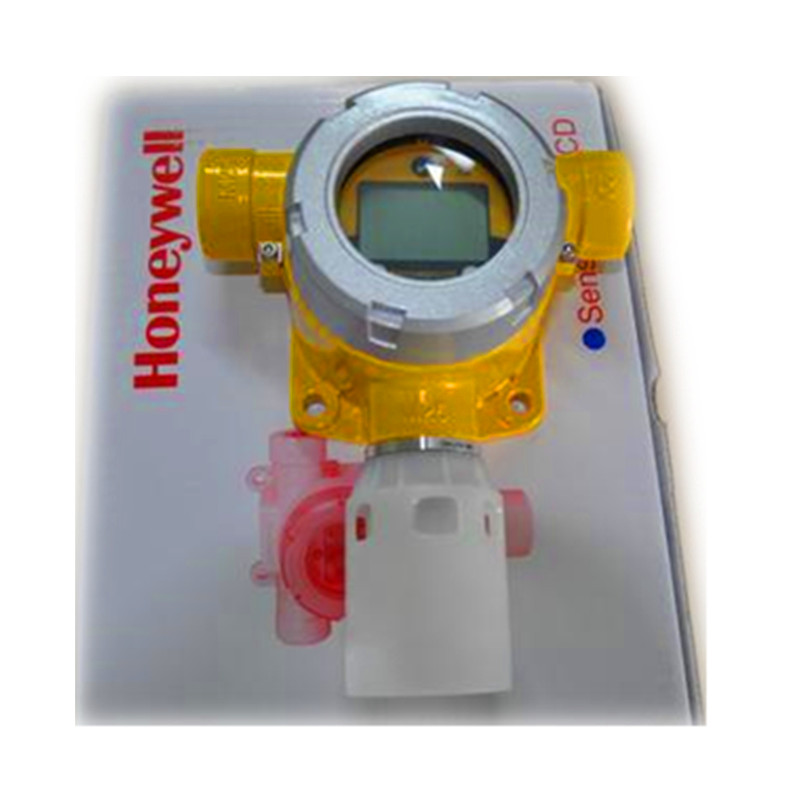

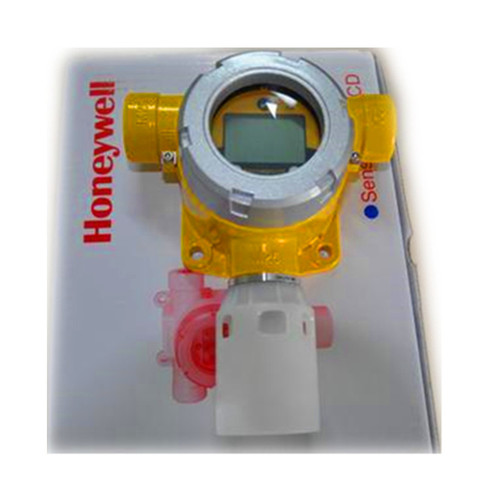

霍尼韋爾XCD氣體探測器
技術參數：
傳感器原理：電化學（毒氣、氧氣）
催化燃燒（可燃氣）
紅外技術（可燃氣、CO2）
供電電源：16VDC～32VDC（3線制）
功 耗：**220mA
模擬輸出：工業標準4~20mA模擬量輸出
Source或Sink通過開關可選
超量程時：22mA
抑制時：2.0 mA 或4.0mA (用戶可設定)
故障發生時輸出 大于0.0且小于4.0mA
配線要求：3芯屏蔽線（0.5～2.5 mm2即20～14 AWG）
繼電器輸出：3個可編程繼電器輸出（觸點容量：AC250V/5A）
數字通訊：RS485 Modbus RTU總線輸出
顯示方式：LCD、3種顏色背光（綠、黃、紅）
測量參數: 精度 ± 2% FSD
線性度 ± 5% 滿度
重復性誤差± 2% 6個月
傳感器壽命 5年以上
響應時間 T90<10S
測量單位 %LEL、%VOL、mg/m3、ppm
機械參數:材 質
變送器：鋁噴塑或316不銹鋼
傳感器：316不銹鋼
進線入口 M20或?″NPT

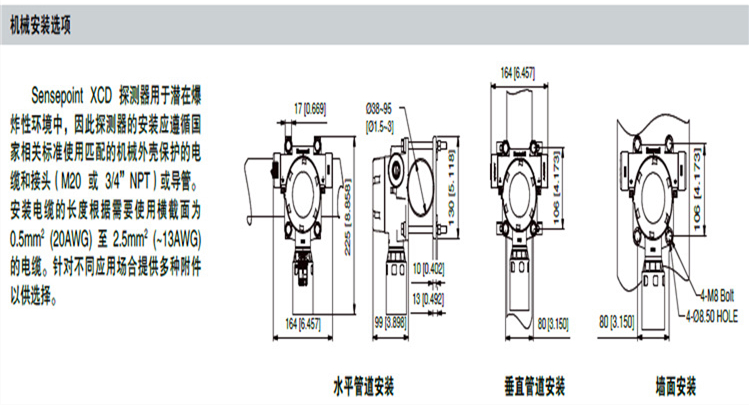

外形尺寸 201mm×164mm×99mm
重 量 ~1.4kg
環境要求
工作壓力90 kPa～110kPa
工作溫度-40℃～65℃，
環境濕度 連續：20%～90%RH（非凝結）
間斷：10%～99%RH（非凝結）
防爆認證 GB Exd IIC T4
International IECEx Ex II 2G EExd IIC T4
ATEXEx II 2G EExd IIC T4
UL & CSA/cULClass I, Div1&2 Groups A,B,C
UL & CSA/cULClass II, Div1&2 Groups E,F,G
KTL (Korea)Exd IIC T4
防護等級IP66
霍尼韋爾XCD氣體探測器訂購貨號：
型號 氣體量程 氣體名稱 默認量程 可選標定氣體量程(s)
XCD-X 0～25% Vol 氧氣 25% Vol 20.9%Vol(固定）
XCD-H 0～100ppm 硫化氫 50ppm 30～70%量程
XCD-M 0～1000ppm 一氧化碳 500ppm 30-70%量程(默認50%)
XCD-H2 0～1000ppm 氫氣 1000ppm
XCD-W 0～100% LEL 可燃氣（催化燃燒） 100% LEL
XCD-IRW2 0～100% LEL 可燃氣（紅外） 100% LEL
霍尼韋爾XCD氣體探測器產品選型
氣體類型 |
氣體 | 可設置量程 | 默認值 |
O2 | 25.0%/Vol | 25.0%VOL |
H2S | 10.0ppm～100.0ppm | 50ppm |
CO | 100ppm～1000ppm | 500ppm |
SO2 | 5.0ppm～20.0ppm | 15.0ppm |
H2 | 1,000ppm | 1,000ppm |
CH4（IR） | 20,0 ppm～100.0%LEL | 100.0%LEL |
CH4（CAT） | 20,0%LEL～100.0%LEL | 100.0%LEL |
CH4（IR） | 100%Vol | 100%Vol |
NH3 | 200ppm～1,000ppm | 400ppm |
Cl2 | 5.00ppm | 5.00ppm |
NO2 | 5.0ppm～50.0ppm | 10.0ppm |
NO | 100ppm | 100ppm |
CO2（IR） | 2.00%Vol | 2.00%Vol |
