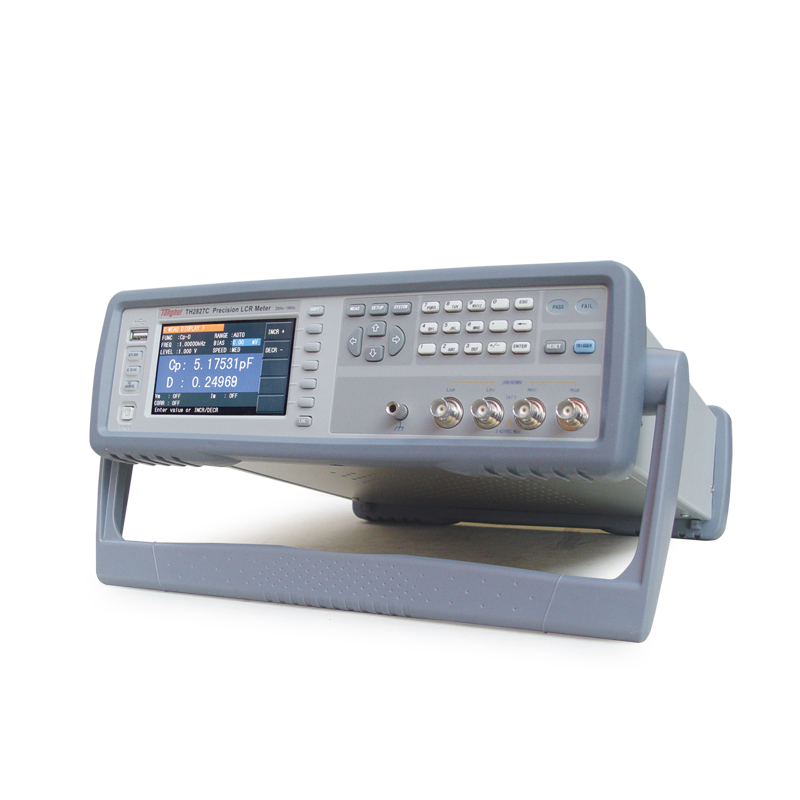

同惠th2827a電橋測試儀說明書

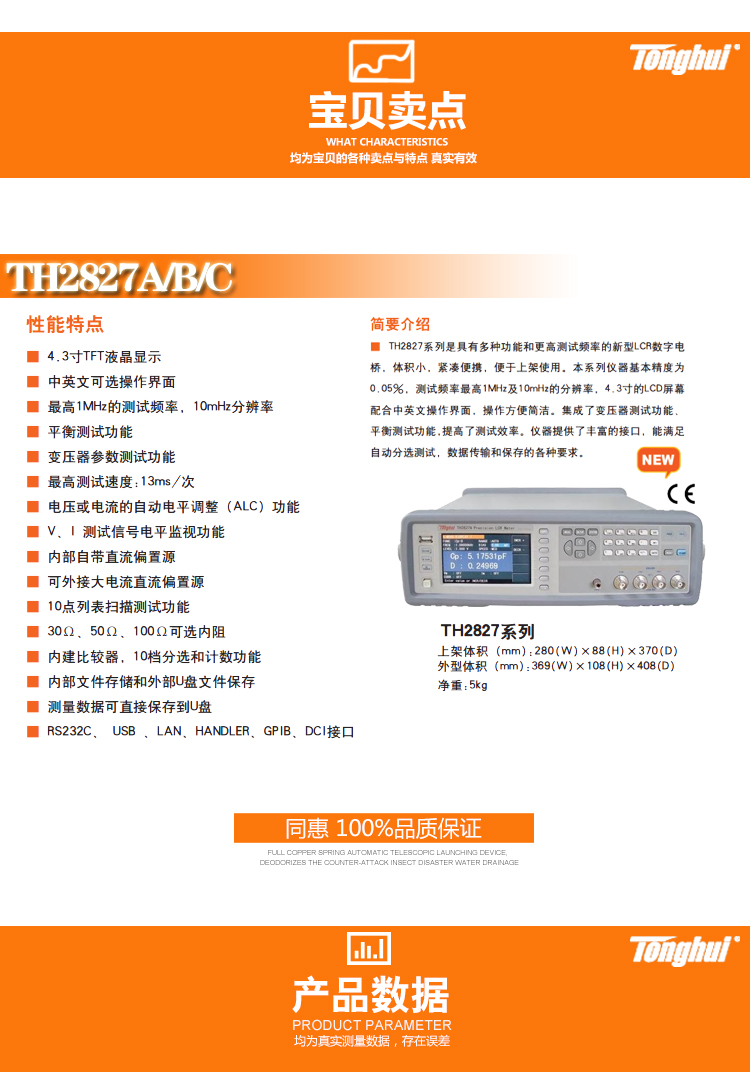

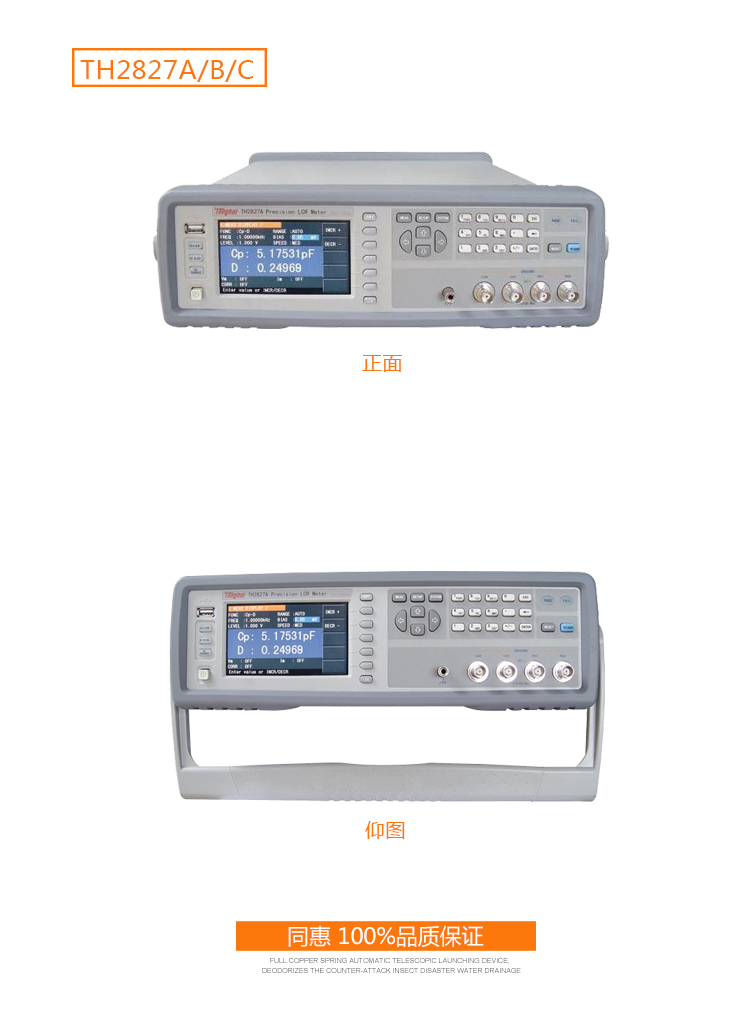

簡要介紹：
TH2827系列是具有多種功能和更高測試頻率的新型LCR數字電
橋，體積小，緊湊便攜，便于上架使用。本系列儀器基本精度為
0.05%，測試頻率*高1MHz及10mHz的分辨率，4.3寸的LCD屏幕
配合中英文操作界面，操作方便簡潔。集成了變壓器測試功能、
平衡測試功能,提高了測試效率。儀器提供了豐富的接口，能滿足
自動分選測試，數據傳輸和保存的各種要求。
同惠th2827a電橋測試儀說明書特點：
4.3寸TFT液晶顯示
中英文可選操作界面
1MHz的測試頻率，10mHz分辨率
平衡測試功能
變壓器參數測試功能
測試速度:13ms/次
電壓或電流的自動電平調整（ALC）功能
V、I 測試信號電平監視功能
內部自帶直流偏置源
可外接大電流直流偏置源
10點列表掃描測試功能
30Ω、50Ω、100Ω可選內阻
內建比較器，10檔分選和計數功能
內部文件存儲和外部U盤文件保存
測量數據可直接保存到U盤
RS232C、 USB 、LAN、HANDLER、GPIB、DCI接口

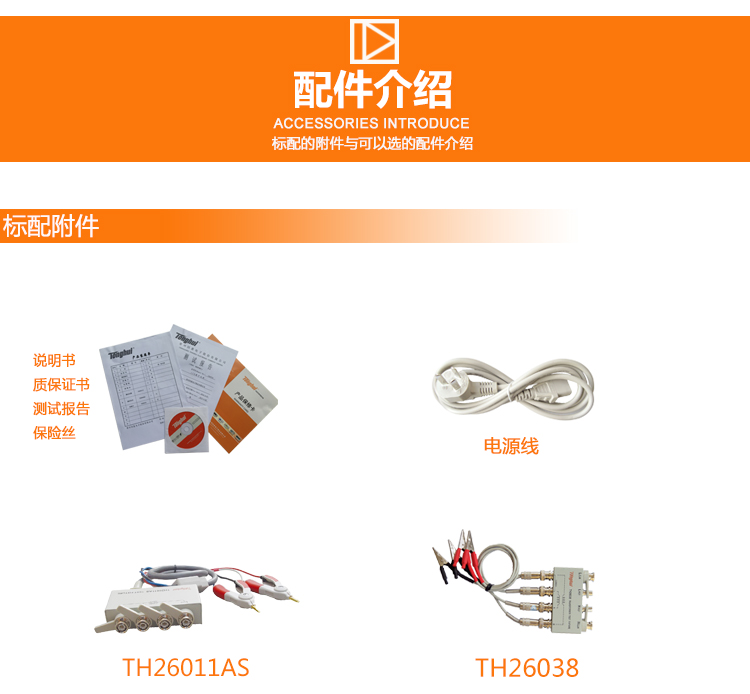

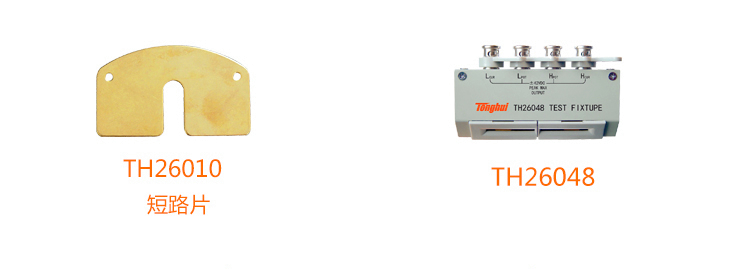

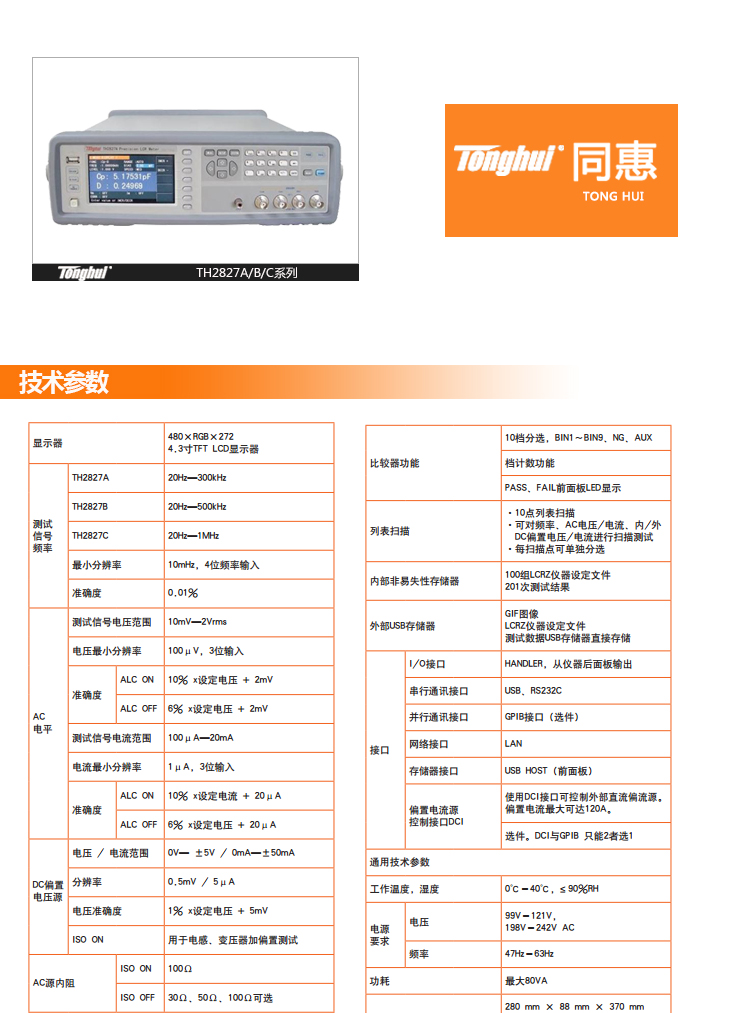

同惠th2827a電橋測試儀說明書技術參數：
顯示器 | 480×RGB×272 4.3寸TFT LCD顯示器 |
測試信號頻率 | TH2827A | 20Hz—300kHz |
zui小分辨率 | 10mHz，4位頻率輸入 |
準確度 | 0.01% |
AC 電平 | 測試信號電壓范圍 | 10mV—2Vrms |
電壓zui小分辨率 | 100μV，3位輸入 |
準確度 | ALC ON | 10% x設定電壓 2mV |
ALC OFF | 6% x設定電壓 2mV |
測試信號電流范圍 | 100μA—20mA |
電流分辨率 | 1μA，3位輸入 |
準確度 | ALC ON | 10% x設定電流 20μA |
ALC OFF | 6% x設定電壓 20μA |
DC偏置電壓源 | 電壓 / 電流范圍 | 0V— ±5V / 0mA—±50mA |
分辨率 | 0.5mV / 5μA |
電壓準確度 | 1% x設定電壓 5mV |
ISO ON | 用于電感、變壓器加偏置測試 |
AC源內阻 | ISO ON | 100Ω |
ISO OFF | 30Ω、50Ω、100Ω可選 |
DCR源內阻 | 30Ω、50Ω、100Ω可選 |

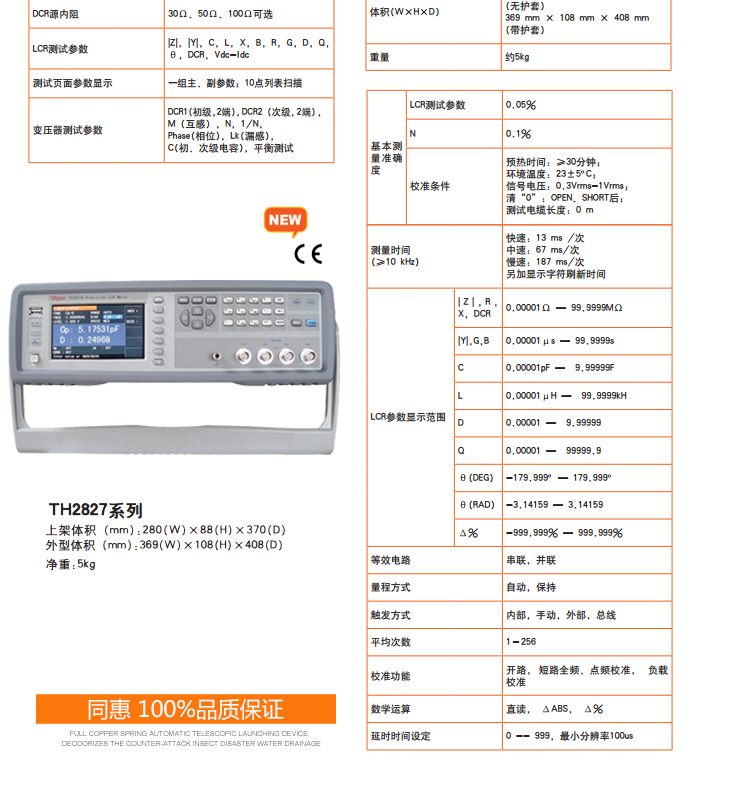

LCR測試參數 | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc |
測試頁面參數顯示 | 一組主、副參數；10點列表掃描 |
變壓器測試參數 | DCR1(初級，2端), DCR2（次級，2端）， M（互感），N，1/N, Phase(相位), Lk(漏感)，C(初、次級電容)，平衡測試 |
基本測量準確度 | LCR測試參數 | 0.05% |
N | 0.1% |
校準條件 | 預熱時間：≥30分鐘；環境溫度：23±5oC； 信號電壓：0.3Vrms-1Vrms；清“0”：OPEN、SHORT后；測試電纜長度：0 m |
測量時間(≥10 kHz) | 快速: 13 ms /次 中速: 67 ms/次慢速: 187 ms/次另加顯示字符刷新時間 |
LCR參數顯示范圍 | | Z | , R , X，DCR | 0.00001Ω — 99.9999MΩ |
|Y|,G,B | 0.00001μs — 99.9999s |
C | 0.00001pF — 9.99999F |
L | 0.00001μH — 99.9999kH |
D | 0.00001 — 9.99999 |
Q | 0.00001 — 99999.9 |
θ(DEG) | -179.999o — 179.999o |
θ(RAD) | -3.14159 — 3.14159 |
Δ% | -999.999% — 999.999% |
等效電路 | 串聯, 并聯 |
量程方式 | 自動, 保持 |
觸發方式 | 內部, 手動, 外部, 總線 |
平均次數 | 1－256 |
校準功能 | 開路, 短路全頻、點頻校準，負載校準 |
數學運算 | 直讀, ΔABS, Δ% |
延時時間設定 | 0 -- 999, 分辨率100us |
比較器功能 | 10檔分選，BIN1～BIN9、NG、AUX |
檔計數功能 |
PASS、FAIL前面板LED顯示 |
列表掃描 | ·10點列表掃描·可對頻率、AC電壓/電流、內/外 DC偏置電壓/電流進行掃描測試·每掃描點可單獨分選 |
內部非易失性存儲器 | 100組LCRZ儀器設定文件201次測試結果 |
外部USB存儲器 | GIF圖像LCRZ儀器設定文件測試數據USB存儲器直接存儲 |
接口 | I/O接口 | HANDLER，從儀器后面板輸出 |
串行通訊接口 | USB、RS232C |
并行通訊接口 | GPIB接口（選件） |
網絡接口 | LAN |
存儲器接口 | USB HOST（前面板） |
偏置電流源控制接口DCI | 使用DCI接口可控制外部直流偏流源。偏置電流zui大可達120A。 |
選件。DCI與GPIB 只能2者選1 |
通用技術參數 |
|
工作溫度, 濕度 | 0℃－40℃, ≤ 90%RH |
電源要求 | 電壓 | 99V－121V， 198V－242V AC |
頻率 | 47Hz－63Hz |
功耗 | 80VA |
體積(W×H×D) | 280 mm × 88 mm × 370 mm (無護套) 369 mm × 108 mm × 408 mm (帶護套) |
重量 | 約5kg |
上架體積：280(W)×88(H)×370(D)
外型體積：369(W)×108(H)×408(D)
凈重：5kg
