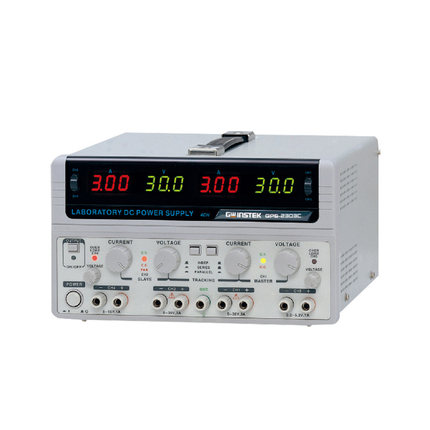

固緯gps2303雙路線性穩壓電源
固緯gps2303雙路線性穩壓電源2表2CH數字式直流穩壓電源,0~30V/3A*2,串聯60V/3A,并聯30V/6A
簡介
GPS系列固緯gps2303雙路線性穩壓電源是2～4通道輸出55到200W的線性直流電源。過載和極性反向保護以及輸出控制開關可以使GPS和負載免受意外損壞。每個通道都具有0.01%的高調節率和低于1mVrms的漣波和噪聲。智能型風扇可以根據負載情況自動調節轉速，以確保安靜的操作環境。GPS系列價格便宜、體積輕巧同時具有的低變動率和多組輸出，是一款理想的電源供應器。
固緯gps2303雙路線性穩壓電源特點:
★ 4 組獨立直流電源輸出

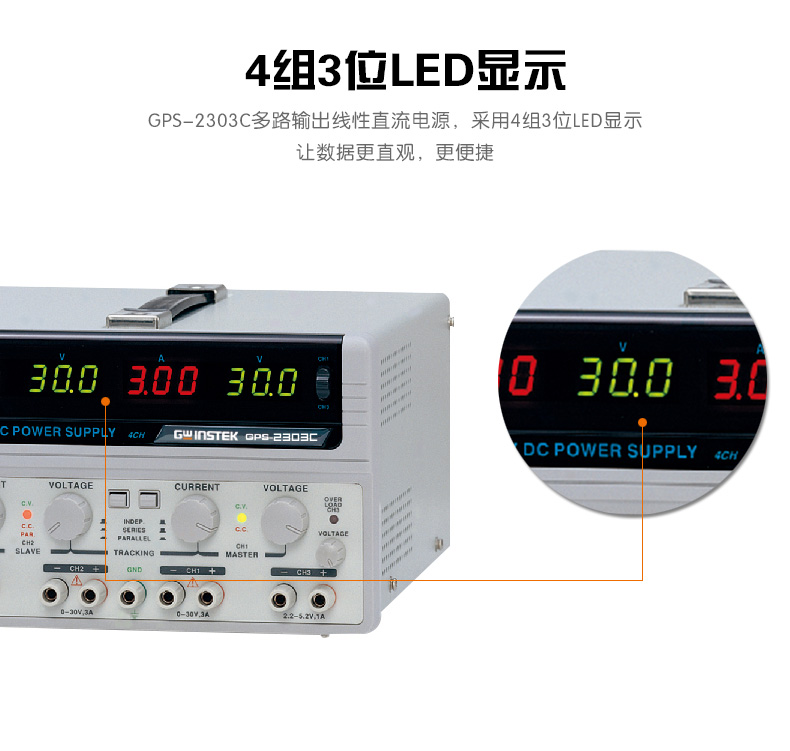

★ 4 組 3位數顯示器，可同時顯示兩組電壓及電流
★ 自動串聯及自動并聯同步操作
★ 定電壓及定電流操作
★ 低漣波及噪聲
★ 過載及反向極性保護
★ 可選擇連續/動態負載
★ 輸出 Enable/Disable 控制
★ 溫度控制散熱風扇轉速
★ 歐規內插式輸出端子 (選購配備)

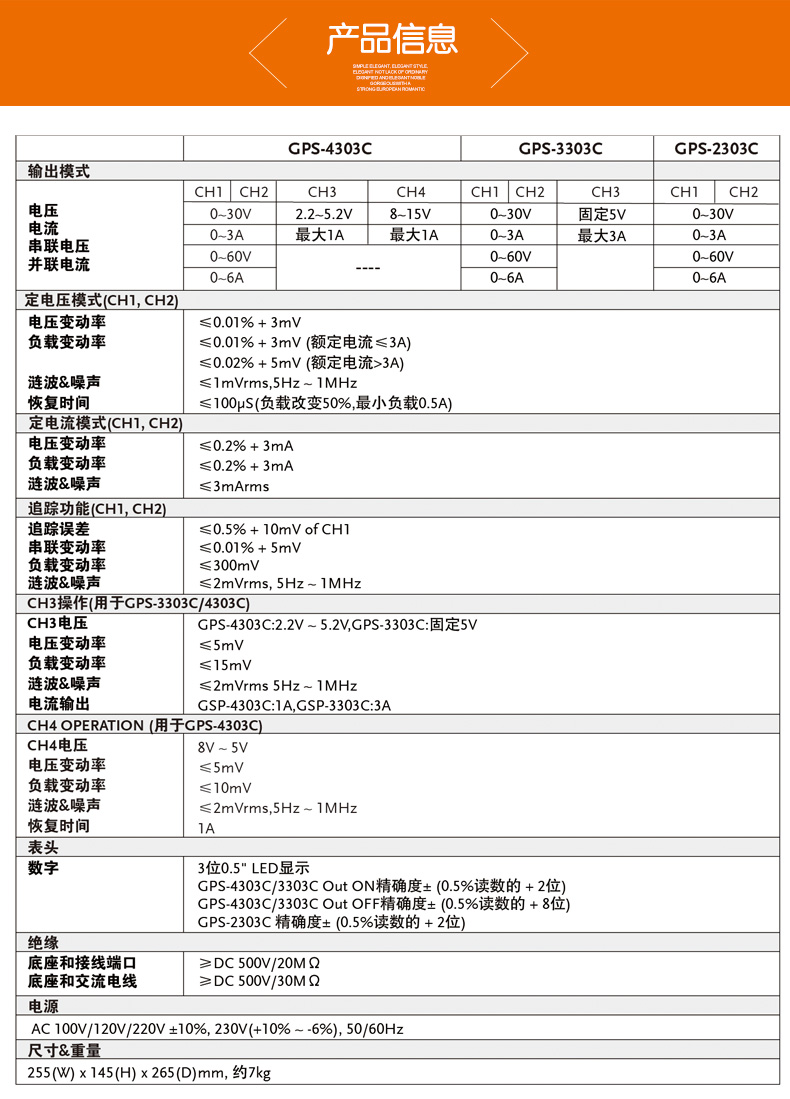

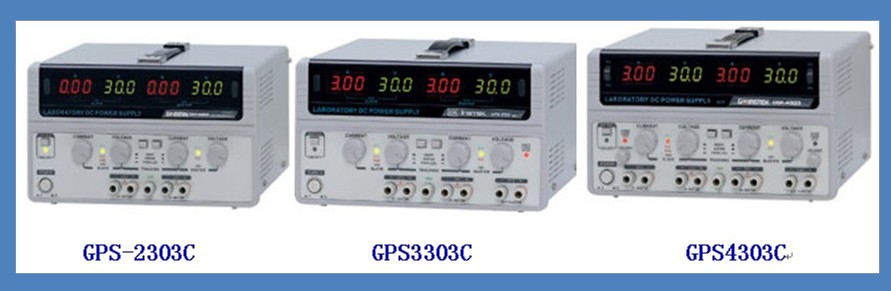

固緯gps2303雙路線性穩壓電源系列選型:
型號 | CH1 | CH2 | CH3 | CH4 |
GPS-4303C | 0~30V、0~3A | 0~30V、0~3A | 2.2~5.2V、1A Max | 8~15V、1A Max |
GPS-3303C | 0~30V、0~3A | 0~30V、0~3A | 5V Fixed、3A Max. | X |
GPS-2303C | 0~30V、0~3A | 0~30V、0~3A | X | X |
固緯gps2303雙路線性穩壓電源系列規格:
| GPS-4303C | GPS-3303C | GPS-2303C |
輸出 |
| CH1 | CH2 | CH3 | CH4 | CH1 | CH2 | CH3 | CH1 | CH2 |
電壓 | 0~30V | 2.2~5.2V | 8~15V | 0~30V | 5V Fixed | 0~30V |
電流 | 0~3A | 1A Max | 1A Max | 0~3A | 3A Max. | 0~3A |
串聯電壓 | 0~60V | - | 0~60V | - | 0~60V |
并聯電流 | 0~6A | 0~6A | 0~6A |
定電壓操作(CH1, CH2) |
電源調節率 | < 0.01% + 3mV |
負載調節率 | < 0.01% + 3mV (額定電流< 3A)
< 0.02% + 5mV (額定電流> 3A) |
漣波及噪聲 | < 1mVrms 5Hz ~ 1MHz |
回復時間 | < 100μS (50% 負載變動, *小負載 0.**) |
定電流操作(CH1, CH2) |
電源調節率 | < 0.2% + 3mA |
負載調節率 | < 0.2% + 3mA |
漣波及噪聲 | < 3mArms |
同步追蹤操作(CH1, CH2) |
同步追蹤誤差 | < 0.5% + 3mV 相對于 CH1 讀值 |
串聯調節率 | < 300mV |
負載調節率 | < 0.01% + 3mV |
漣波及噪聲 | < 2mVrms 5Hz ~ 1MHz |
2.2V ~ 5.2V 輸出(CH3) (for GPS-3303/4303) |
電源調節率 | < 5mV |
負載調節率 | < 15mV |
漣波及噪聲 | < 2mVrms, 5Hz ~ 1MHz |
電壓準確度 | + 5% 讀值 |
輸出電流 | 1A |
8V ~ 15V 輸出 (CH4) (for GPS-4303) |
電源調節率 | < 5mV |
負載調節率 | < 10mV |
漣波及噪聲 | < 2mVrms, 5Hz ~ 1MHz |
電壓準確度 | + 5% 讀值 |
輸出電流 | 1A |
輸出顯示 |
數字式 | 3 位數 0.5" LED
GPS-4303/3303輸出 ON 準確度 ±(0.5% 讀值 + 2 位數)
GPS-4303/3303輸出 OFF 準確度±(0.5% 讀值 + 8 位數)
GPS-2303 正確性 ±(0.5% 讀值 + 2 位數) |
絕緣 |
機殼對端子 | > 直流 500V / 20MΩ |
機殼對電源線 | > 直流 500V / 30MΩ |
使用電源 |
| 交流 220V+10%, 50/60Hz |

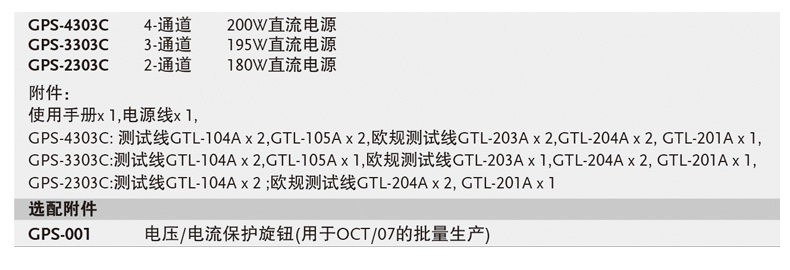

附件 |
| 操作手冊 x 1,
電源線 x 1,
測試線 GTL-104 x 2, GTL-105 x 2 |
尺寸及重量 |

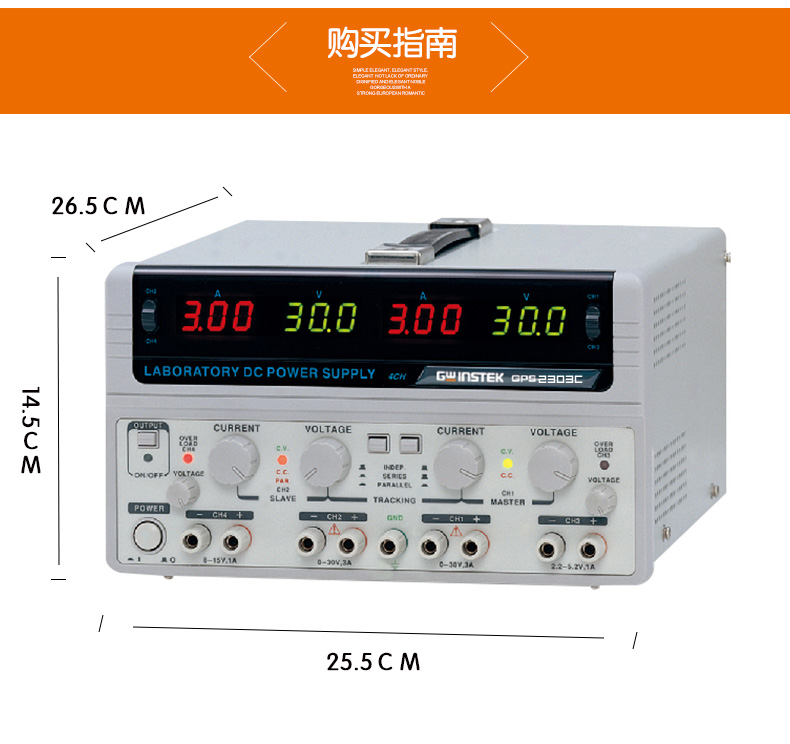

| 255(寬) x 145(高) x 265(長) mm
約 7 公斤 |
本系列直流電源供應器是一部可調式多功能的工作站、可攜帶式的儀器，分別由GPS-4303C提供了四組獨立的輸出，GPS-3303C提供了二組獨立的輸出以及一組固定5V直流電壓輸出，GPS-2303C提供了二組獨立的輸出。可應用在邏輯線路，可作多種輸出電壓/電流變化，可應用在追蹤式（TRACKING）正負電壓誤差非常小的精密儀器系統上，非常實用又方便。
固緯gps2303雙路線性穩壓電源主要由四組相同、獨立、可調整的直流電源供應器組成（GPS-3303C有三組，GPS-2303C有二組），從前面板的TRACKING選擇開關可選擇三種模式：獨立輸出、串聯輸出或并聯輸出。當在獨立模式（INDEP）狀態時，每組電源供應器的輸出電壓、電流為獨立分離輸出，而其輸出端子到機殼或輸出端子到輸出端子的隔離度（ISOLATED）有300V。當在追蹤模式（TRACKING）狀態時，CH1和CH2兩個輸出端會自動的連接成串聯模式（SERIES）或并聯模式（PARALLEL），不需另外從輸出端接任何導線；在串聯模式時，調整CH1輸出電壓（+）即有等量的CH2電壓（-）輸出；并聯模式時，調整CH1輸出電流，則CH1輸出端即有二倍的電流量輸出。
每一組電源供應器（除了GPS-3303C的CH3和GPS-4303C的CH4）是一個完全晶體管化（Transistorized） ，可調節式的恒壓及恒流源，在* 大輸出額定電流時，提供了滿刻度額定的輸出電壓或連續調整輸出范圍內任何定點電壓，對相當大負載可作一恒壓源，對非常小的負載可作一恒流源。當供給恒壓源時（獨立模式或追蹤模式），前面板的電流調節器可限制輸出電流（Current Limit）（超載或短路）。當供給恒流源時（只有在獨立模式時）前面板的電壓調節器可限制* 大（上限）電壓輸出；也就是當輸出電流達到預定值時，可自動將電壓穩定性轉變?yōu)殡娏鞣€(wěn)定性，反之亦然，當輸出電壓達到預定值時，可自動將電流穩定性轉為電壓穩定性。
每一組電源供應器（CH1~CH4），前面板都有一組儀表量測輸出電壓或電流。使用面板控制開關操作追蹤模式時，機器內部會自動連接到自動追蹤模式的狀態。
若使用在音頻線路，儀器內部提供了連續（Continuous）或動態（Dynamic）負載的連接器，當連接器（J111和J309）接到“ON”的位置時，即可提供給音響放大器很穩定的直流電源。
