固緯信號發生器sfg1013
簡介
固緯信號發生器sfg1013 3MHz,高分辨率：100mHz，基本波形輸出：正弦波、方波、三角波和TTL輸出,電壓顯示。

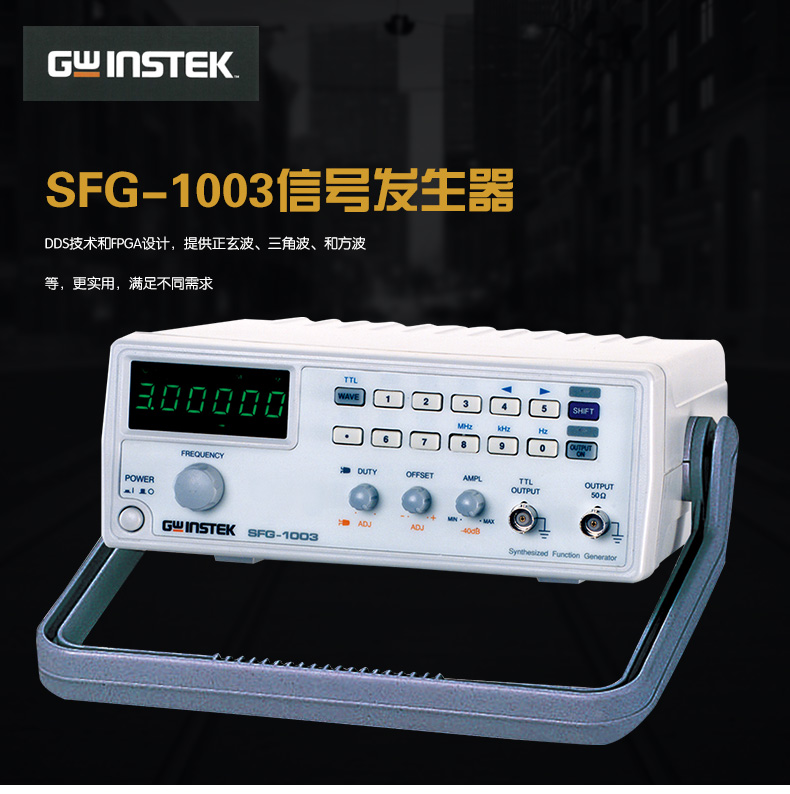

SFG-1000系列固緯信號發生器sfg1013是根據DDS（直接數字合成技術）和FPGA芯片設計的具有高**度和高穩定度輸出的函數信號發生器。SFG-1000系列3MHz 的頻率范圍以及正弦波、方波、三角波和TTL輸出的特性為測試提供高質量保證。DDS技術為需要**的信號源測量的使用者提供了合理的價格。
固緯信號發生器sfg1013特點
DDS 技術和 FPGA 芯片設計
頻率范圍:0.1Hz~3MHz
高頻率**度: ± 20ppm
高頻率穩定度: ± 20ppm
*大頻率分辨率 :100mHz
低正弦波失真度:-55dBc,0.1Hz~200kHz

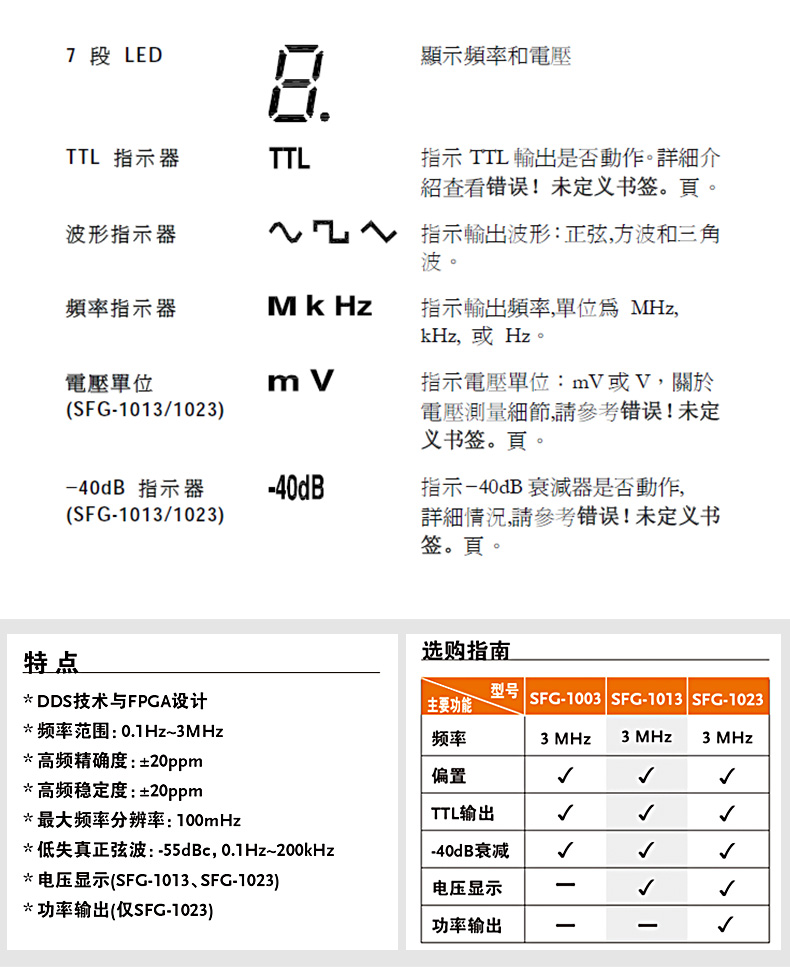

電壓顯示

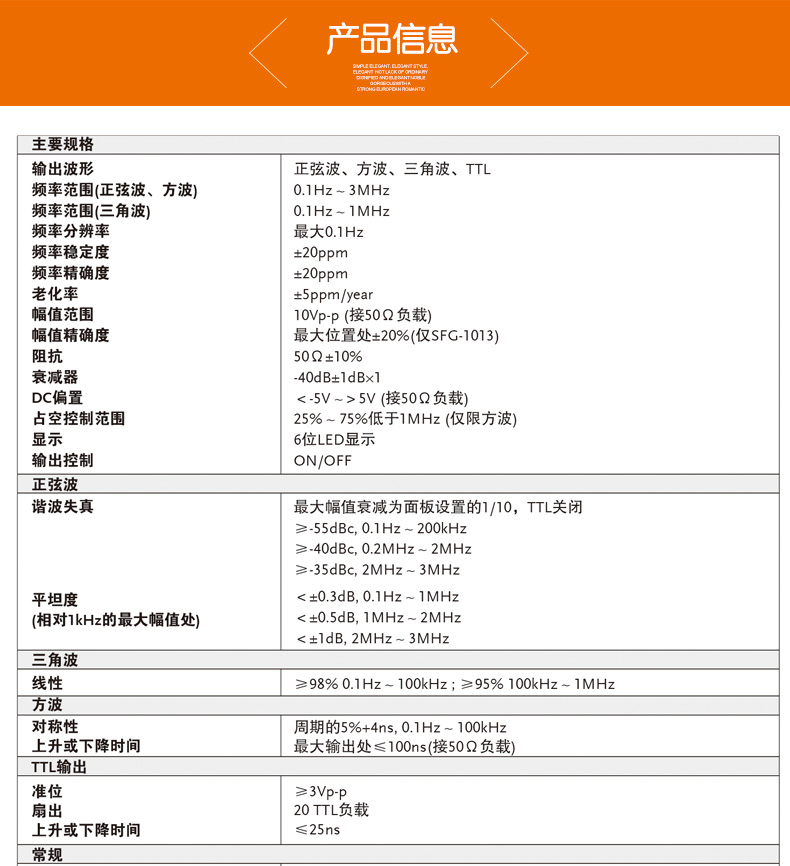

固緯信號發生器sfg1013主要規格 |
| 輸出波形 | 正弦波, 方波, 三角波 |
頻率范圍
(正弦波, 方波) | 0.1Hz~3MHz |
頻率范圍
(三角波) | 0.1Hz~1MHz |
| 頻率分辨率 | 0.1Hz *大 |
| 頻率穩定度 | ± 20 ppm |
| 頻率**度 | ± 20 ppm |
| 頻率老化率 | ± 5 ppm /年 |
| 幅度范圍 | 10Vp-p (50Ω負載) |
| 輸出阻抗 | 50Ω±10％ |
| 衰減器 | -40dB±1dB×1 |
| 直流偏移 | ＜-5V～＞+5V(50Ω負載) |
| 占空比控制范圍 | 25% to 75% below 1MHz (方波適用) |

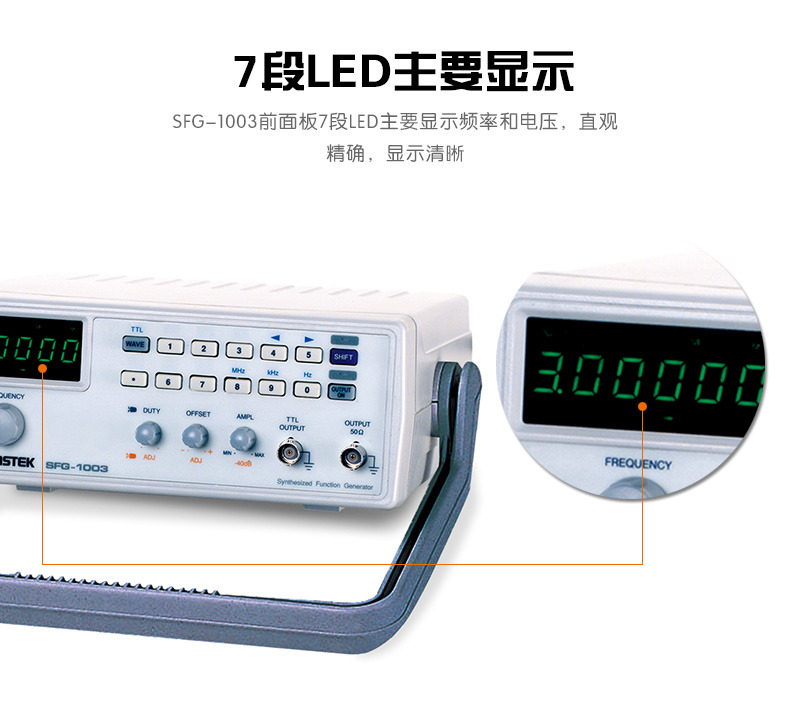

| 顯示器 | 6-位 LED 顯示 |
| 輸出控制 | 開關切換 |
正弦波 |
| 諧波失真 | 規格應用于*大電平至
1/10電平值且TTL關閉
-55dBc, 0.1Hz ~ 200kHz
-40dBc, 0.2MHz ~ 2MHz
-35dBc, 2MHz ~ 3MHz |
平坦度
(*大幅度1kHz時間) | ＜±0.3dB, 0.1Hz ~ 1MHz
＜±0.5dB, 1MHz ~ 2MHz
＜± 1dB, 2MHz ~ 3MHz |
三角波 |
| 線性度 | ≧98％,0.1Hz～100kHz;≧95％,100kHz～1MHz |
方波 |
| 對稱性 | 5% 周期 +4ns to 0.1Hz～100kHz |
| 上升/下降時間 | ≦100ns 在*大輸出. (50Ω負載) |
TTL 輸出 |
| 電平 | ≧3Vpp |
| 扇出 | 20 TTL 負載 |
| 上升/下降時間 | ≦25ns |

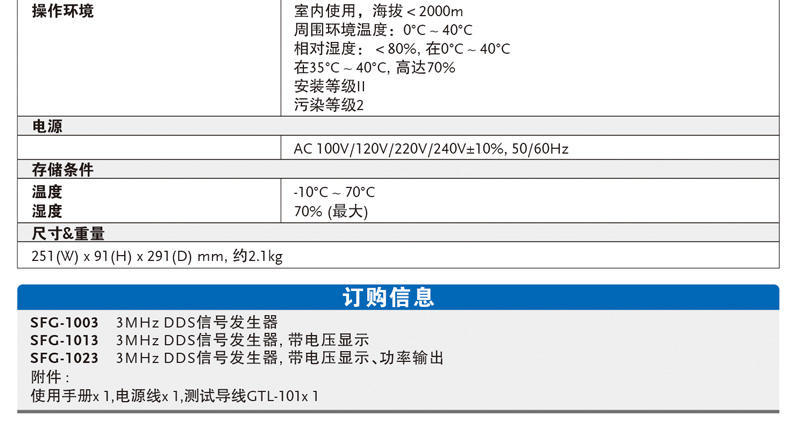

總體 |
操作環境
| 室內使用, 海拔~ 2000m
環境溫度 0℃ ~ 40℃
相對濕度: 高達 80% 在0℃ ~ 40℃
高達70% 在35℃ ~ 40℃
安裝等級 II
污染度 2 |
| 電源 |
|
| AC 240V/220V/110V±10%, 50/60Hz |
存放環境 |
| 溫度 | -10℃ ~ 70℃ |
| 濕度 | 70% (*大) |
附件 |
| 操作手冊 × 1
電源線 x 1
GTL-101× 1 |

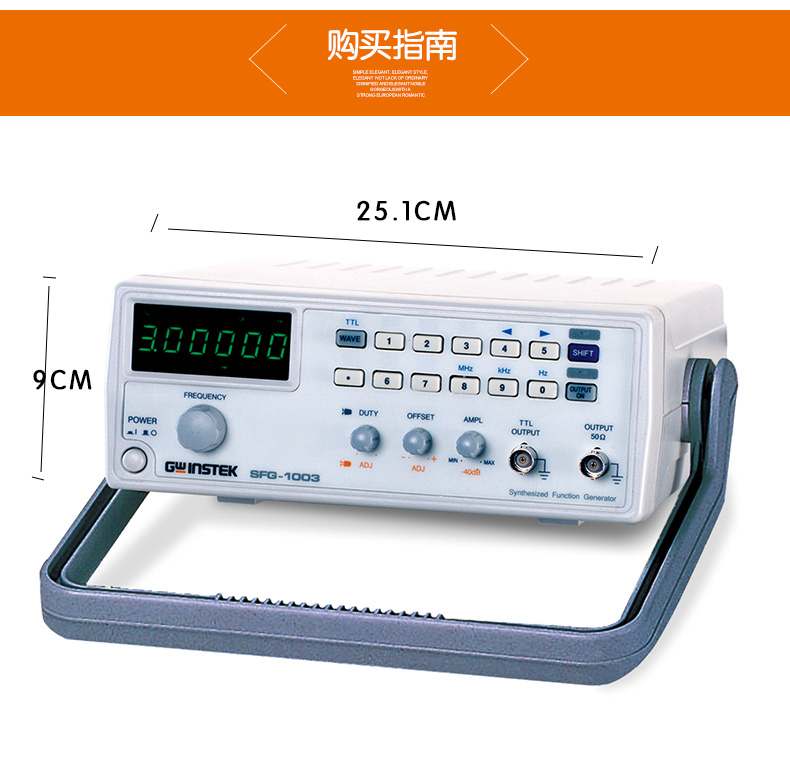

| 體積和重量 | 251(W)×91(H)×291(D) mm
約2.1kg |
