固緯psw80-27開關直流電源

評論：0條

13372180338 在線詢價

產品詳情

產品評論(0)

品牌

Gwinstek/固緯

型號

PSW80-27

固緯psw80-27開關直流電源

簡介

固緯psw80-27開關直流電源,多量可編程單通多量程直流電源，0～80V/27A，定功率720W輸出，LAN、USB接口

PSW-系列是一款單路輸出、多量程可編程開關直流電源，* 大功率1080W。該系列涵蓋15種機型，提供30V、80V、160V、250V和800V的額定電壓和360W、720W和1080W的* 大輸出功率。多量程操作可以靈活有效的設置電壓和電流。用戶*多能串行連接2臺或并行連接3臺PSW電源，這種提供更高輸出電壓或電流的連接能力極大的擴展了它的應用范圍。靈活的多量程操作和串/并聯連接，您無需再花費資金購買多種電源產品，PSW-系列完全可以滿足不同層次的電源需求。

固緯psw80-27開關直流電源系列直流電源特點：

★ 額定電壓：30V/80V/160V/250V/800V，額定輸出功率：360W~1080W

★ 多量程(V&I)操作，定功率輸出

★ C.V/C.C優先；尤其適合電池和LED產業

★ 可調斜率

★ 串聯操作(2臺)( 30V/80V/160V)，

★ 并聯操作(3臺)( 30V/80V/160V/250V/800V)

★ 高效率和高功率密度

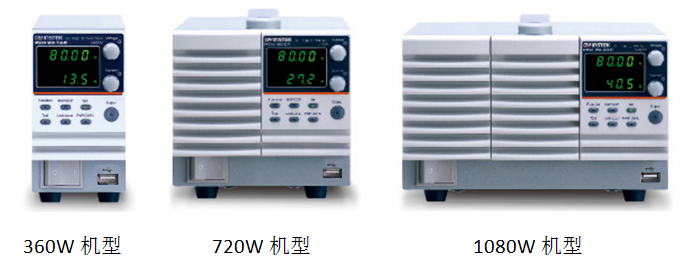

★ 1/2、1/3、1/6機架尺寸(EIA/JIS標準)，用于360W、720W、1080W

★ 標配接口：LAN、USB、模擬控制接口

★ 選配接口：GPIB-USB適配器

★ LabVIEW驅動

固緯psw80-27開關直流電源系列直流電源選型：

型號	輸出電壓	輸出電流	輸出功率	接口
PSW 30-36	0～30V	0~36A	360W	USB/LAN,選配USB-GPIB或RS232
PSW 30-72	0～30V	0~72A	720W	USB/LAN,選配USB-GPIB或RS232
PSW 30-108	0～30V	0~108A	1080W	USB/LAN,選配USB-GPIB或RS232
PSW 80-13.5	0～80V	0~13.**	360W	USB/LAN,選配USB-GPIB或RS232
PSW 80-27	0～80V	0~27A	720W	USB/LAN,選配USB-GPIB或RS232
PSW 80-40.5	0～80V	0~40.**	1080W	USB/LAN,選配USB-GPIB或RS232
PSW 160-7.2	0～160V	0~7.2A	360W	USB/LAN,選配USB-GPIB或RS232
PSW 160-14.4	0～160V	0~14.4A	720W	USB/LAN,選配USB-GPIB或RS232
PSW 160-21.6	0～160V	0~21.6A	1080W	USB/LAN,選配USB-GPIB或RS232
PSW 250-4.5	0~250V	0~4.**	360W	USB/LAN,選配USB-GPIB或RS232
PSW 250-9	0~250V	0~9A	720W	USB/LAN,選配USB-GPIB或RS232
PSW 250-13.5	0~250V	0~13.**	1080W	USB/LAN,選配USB-GPIB或RS232
PSW 800-1.44	0~800V	0~1.44A	360W	USB/LAN,選配USB-GPIB或RS232
PSW 800-2.88	0~800V	0~2.88A	720W	USB/LAN,選配USB-GPIB或RS232
PSW 800-4.32	0~800V	0~4.32A	1080W	USB/LAN,選配USB-GPIB或RS232

固緯psw80-27開關直流電源系列直流電源規格：

	PSW 30-36	PSW 30-72	PSW 30-108	PSW 80-13.5	PSW 80-27	PSW 80-40.5
額定輸出
電壓	0~30V	0~30V	0~30V	0~80V	0~80V	0~80V
電流	0~36A	0~72A	0~108A	0~13.**	0~27A	0~40.**
功率	360W	720W	1080W	360W	720W	1080W
調節率(CV)
負載	20mV	20mV	20mV	45mV	45mV	45mV
電壓	18mV	18mV	18mV	43mV	43mV	43mV
調節率(CC)
負載	41mA	77mA	113mA	18.5mA	32mA	45.5mA
電壓	41mA	77mA	113mA	18.5mA	32mA	45.5mA
漣波&噪聲(噪聲帶寬20MHz；漣波帶寬1MHz)
CV p-p	60mV	80mV	100mV	60mV	80mV	100mV
CV rms	7mV	11mV	14mV	7mV	11mV	14mV
CC rms	72mA	144mA	216mA	27mA	54mA	81mA
編程精確度
電壓	0.1% +10mV	0.1% +10mV	0.1% +10mV	0.1% +10mV	0.1% +10mV	0.1% +10mV
電流	0.1% +30mA	0.1% +60mA	0.1% +100mA	0.1% +10mA	0.1% +30mA	0.1% +40mA
測量精確度
電壓	0.1% +10mV	0.1% +10mV	0.1% +10mV	0.1% +10mV	0.1% +10mV	0.1% +10mV
電流	0.1% +30mA	0.1% +60mA	0.1% +100mA	0.1% +10mA	0.1% +30mA	0.1% +40mA
響應時間
上升時間	50ms	50ms	50ms	50ms	50ms	50ms
下降時間(滿載)	50ms	50ms	50ms	50ms	50ms	50ms
下降時間(空載)	500ms	500ms	500ms	500ms	500ms	500ms
負載瞬間恢復時間(負載改變50~100 %)	1ms	1ms	1ms	1ms	1ms	1ms
編程分辨率(PC遠程控制模式)
電壓	1mV	1mV	1mV	2mV	2mV	2mV
電流	1mA	2mA	3mA	1mA	2mA	3mA
測量分辨率(PC遠程控制模式)
電壓	1mV	1mV	1mV	2mV	2mV	2mV
電流	1mA	2mA	3mA	1mA	2mA	3mA
串聯和并聯能力
并聯	含主機*多并聯3臺
串聯	含主機*多串聯2臺
保護功能
OVP	3~33V	3~33V	3~33V	8~88V	8~88V	8~88V
OCP	3.6~39.6A	5~79.2A	5~118.8A	1.35~14.8**	2.7~29.7A	4.05~44.5**
OHP	由升高的內部溫度決定
前面板顯示精度(4位)
電壓	0.1% ± 20mV	0.1% ± 20mV	0.1% ± 20mV	0.1% ± 20mV	0.1% ± 20mV	0.1% ± 20mV
電流	0.1% ± 40mA	0.1% ± 70mA	0.1% ± 100mA	0.1% ± 20mA	0.1% ± 40mA	0.1% ± 50mA
環境條件
操作溫度	0℃~50℃
存放溫度	-25℃~70℃
操作濕度	20% ~ 85%RH；無凝結
存放濕度	小于90%RH；無凝結
回讀溫度系數(熱機30分鐘)
電壓	額定輸出電壓的100ppm/℃
電流	額定輸出電流的200ppm/℃
其它
模擬控制	有
接口	USB/LAN/GPIB(選配)/RS232(選配)
風扇	熱感控制
電源	85VAC~265VAC，50/60Hz，單相
尺寸&重量	71(W)×124(H)×350(D)mm；約3kg	142(W)×124(H)×350(D)mm；約5.3kg	214(W)×124(H)×350(D)mm；約7.5kg	71(W)×124(H)×350(D)mm；約3kg	142(W)×124(H)×350(D)mm；約5.3kg	214(W)×124(H)×350(D)mm；約7.5kg

	PSW 160-7.2	PSW 160-14.4	PSW 160-21.6	PSW 250-4.5	PSW 250-9	PSW 250-13.5	PSW 800-1.44	PSW 800-2.88	PSW 800-4.32
額定輸出
電壓	0~160V	0~160V	0~160V	0~250V	0~250V	0~250V	0~800V	0~800V	0~800V
電流	0~7.2A	0~14.4A	0~21.6A	0~4.**	0~9A	0~13.**	0~1.44A	0~2.88A	0~4.32A
功率	360W	720W	1080W	360W	720W	1080W	360W	720W	1080W
調節率(CV)
負載	85mV	85mV	85mV	130mV	130mV	130mV	405mV	405mV	405mV
電壓	83mV	83mV	83mV	128mV	128mV	128mV	403mV	403mV	403mV
調節率(CC)
負載	12.2mA	19.4mA	26.6mA	9.5mA	14mA	18.5mA	6.44mA	7.88mA	9.32mA
電壓	12.2mA	19.4mA	26.6mA	9.5mA	14mA	18.5mA	6.44mA	7.88mA	9.32mA
漣波&噪聲(噪聲帶寬20MHz；漣波帶寬1MHz)
CV p-p	60mV	80mV	100mV	80mV	100mV	120mV	150mV	200mV	200mV
CV rms	12mV	15mV	20mV	15mV	15mV	15mV	30mV	30mV	30mV
CC rms	15mA	30mA	45mA	10mA	20mA	30mA	5mA	10mA	15mA
編程精確度
電壓	0.1% +100mV	0.1% +100mV	0.1% +100mV	0.1% +200mV	0.1% +200mV	0.1% +200mV	0.1% +400mV	0.1% +400mV	0.1% +400mV
電流	0.1% +5mA	0.1% +15mA	0.1% +20mA	0.1% +5mA	0.1% +10mA	0.1% +15mA	0.1% +2mA	0.1% +4mA	0.1% +6mA
測量精確度
電壓	0.1% +100mV	0.1% +100mV	0.1% +100mV	0.1% +200mV	0.1% +200mV	0.1% +200mV	0.1% +400mV	0.1% +400mV	0.1% +400mV
電流	0.1% +5mA	0.1% +15mA	0.1% +20mA	0.1% +5mA	0.1% +10mA	0.1% +15mA	0.1% +2mA	0.1% +4mA	0.1% +6mA
響應時間
上升時間	100ms	100ms	100ms	100ms	100ms	100ms	150ms	150ms	150ms
下降時間(滿載)	100ms	100ms	100ms	150ms	150ms	150ms	300ms	300ms	300ms
下降時間(空載)	1000ms	1000ms	1000ms	1200ms	1200ms	1200ms	2000ms	2000ms	2000ms
負載瞬間恢復時間(負載改變50~100 %)	2ms	2ms	2ms	2ms	2ms	2ms	2ms	2ms	2ms
編程分辨率(PC遠程控制模式)
電壓	3mV	3mV	3mV	5mV	5mV	5mV	14mV	14mV	14mV
電流	1mA	2mA	3mA	1mA	1mA	1mA	1mA	1mA	1mA
測量分辨率(PC遠程控制模式)
電壓	3mV	3mV	3mV	5mV	5mV	5mV	14mV	14mV	14mV
電流	1mA	2mA	3mA	1mA	1mA	1mA	1mA	1mA	1mA
串聯和并聯能力
并聯				3	3	3	3	3	3
串聯				N/A	N/A	N/A	N/A	N/A	N/A
保護功能
OVP	16~176V	16~176V	16~176V	20~275V	20~275V	20~275V	20~880V	20~880V	20~880V
OCP	0.72~7.92A	1.44~15.84A	2.16~23.76A	0.45~4.9**	0.9~9.9A	1.35~14.8**	0.144~1.584A	0.288~3.168A	0.432~4.752A
OHP				由升高的內部溫度決定
前面板顯示精度(4位)
電壓	0.1% ± 100mV	0.1% ± 100mV	0.1% ± 100mV	0.1% ± 200mV	0.1% ± 200mV	0.1% ± 200mV	0.1% ± 400mV	0.1% ± 400mV	0.1% ± 400mV
電流	0.1% ± 5mA	0.1% ± 30mA	0.1% ± 30mA	0.1% ± 5mA	0.1% ± 10mA	0.1% ± 20mA	0.1% ± 2mA	0.1% ± 4mA	0.1% ± 6mA
環境條件
操作溫度	0℃~50℃
存放溫度	-25℃~70℃
操作濕度	20% ~ 85%RH；無凝結
存放濕度	小于90%RH；無凝結
回讀溫度系數(熱機30分鐘)
電壓	額定輸出電壓的100ppm/℃
電流	額定輸出電流的200ppm/℃
其它
模擬控制	有
接口	USB/LAN/GPIB(選配)
風扇	熱感控制
電源	85VAC~265VAC，47~63Hz，單相
尺寸&重量	71(W)×124(H)×350(D)mm；約3kg	142(W)×124(H)×350(D)mm；約5.3kg	214(W)×124(H)×350(D)mm；約7.5kg	71(W)×124(H)×350(D)mm；約3kg	142(W)×124(H)×350(D)mm；約5.3kg	214(W)×124(H)×350(D)mm；約7.5kg	71(W)×124(H)×350(D)mm；約3kg	142(W)×124(H)×350(D)mm；約5.3kg	214(W)×124(H)×350(D)mm；約7.5kg

PSW-系列的C.V/C.C優先選擇模式能夠很好的保護待測物。當輸出開啟時，傳統電源通常處于C.V模式，這會瞬間給電容性負載或強電流負載帶來一個較大的浪涌電流。以LED的I-V曲線驗證為例，使用傳統電源就難以完成測量工作。C.V模式下連接LED與電源，打開輸出，當電壓超過LED正向電壓時，電流突然增大并超過預設限流值。由于偵測到浪涌電流，電源由C.V模式轉換為C.C模式。雖然模式轉換后電流逐漸穩定，但C.V和C.C相交處的尖峰電流可能會造成待測物損壞。然而，PSW-系列在輸出開啟瞬間，能優先運行在C.C模式，避免突發的尖峰電流，保護器件免遭浪涌電流損壞。

PSW-系列設計了可調斜率功能，用戶可以設置輸出電壓或輸出電流的上升時間(由低電平變?yōu)楦唠娖?/span>)和下降時間(由高電平變?yōu)榈碗娖?/span>)。當電壓或電流準位變化時，可調斜率有利于待測物的特性驗證。通常情況下，生產測試照明裝置和大型電容時會在輸出打開瞬間引發 浪涌電流，這嚴重縮短了DUT壽命。為了避免浪涌電流破壞強電流器件，在開關瞬間光滑和緩慢的電壓傳輸可以顯著減少浪涌電流，保護器件免遭大電流損壞。

PSW-系列提供OVP和OCP保護，保護電平默認為額定輸出電壓/電流的110%。一旦超過預設值，輸出立刻關閉。PSW-系列標配USB Host/Device、LAN接口和GPIB-USB選配接口，所有接口均支持LabView驅動和數據記錄PC軟件。后面板的模擬控制/監控接口，可以外部控制電源開/關和外部監控輸出電壓和電流。
