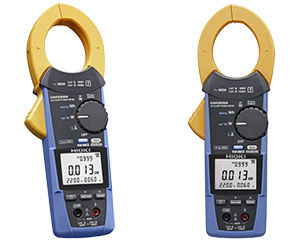

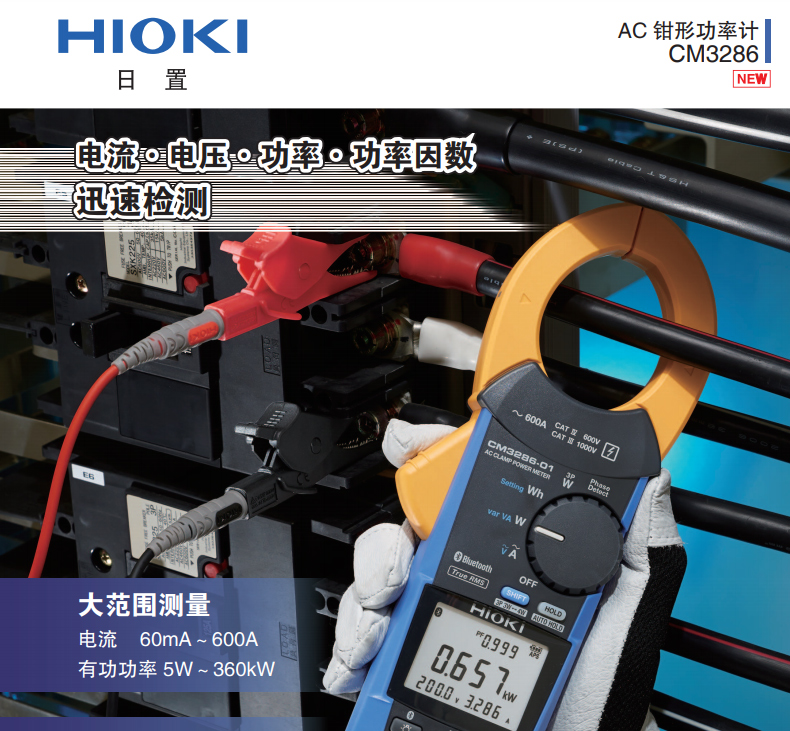

日置cm3286-01諧波功率分析儀
快速檢查電流、電壓、功率和功率因數
● 可以同時顯示4種參數
●最小可測功率5W、電流60mA的功率計 可以60mA的低電流從5W*高測量到360kW功率
● 還能測量電流、電壓、功率等簡單累積電能或相序
●支持快速測量的操作系統
●通過保持數據即可將測量值傳輸至智能手機中，并快速記錄數據（**CM3286-01）
CAT IV 600，CATIII 1000V
■使用適用于平板電腦或智能手機的軟件可以收集數據。（**CM3286-01）
※三相功率是指假設在50/60Hz下平衡條件或無畸變的正弦波的指示值。被不平衡、變頻器所控制的三相線路中無法正確測量。而且明顯波形畸變導致無法檢測相序（零交叉）時，無法進行測量和顯示。※功率因數/相位角/無功效率是從電流、電壓的零交叉中求出的值。明顯的波形畸變導致無法檢測相序（零交叉）時，無法進行測量和顯示。

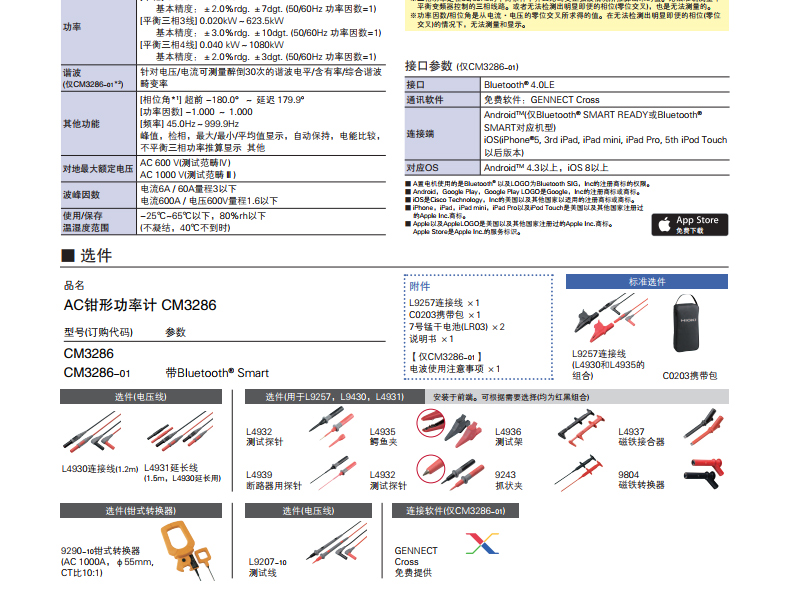

日置cm3286-01諧波功率分析儀技術參數
※1）從電流、電壓的零交叉中求得的相位角
※2）諧波能夠使用軟件（GENNECT Cross）來顯示（計劃升級中）
| 測量線路 | 單相，三相（平衡，無波形畸變） |
|---|
| 測量項目 | 電壓、電流、電壓/電流波形峰值、有功/視在/無功功率，功率因數，相位角※1無功效率，頻率，簡單單相電能
【**CM3286-01※2）】電壓/電流諧波 |
|---|
電壓 | [測量范圍] 80.0 V?600.0 V，單量程，基本精度45 - 66 Hz : ±0.7% rdg. ±3 dgt., (頻率特性: 45? 1 kHz，真有效值) |
|---|
電流 | [測量范圍] 0.060 A?600.0 A，3檔量程，基本精度45 - 66 Hz : ±1.3% rdg. ±3dgt., (頻率特性: 45? 1 kHz，真有效值) |
|---|
功率 | [単相] 0.005 kW?360.0 kW
基本精度: ±2.0% rdg. ±7 dgt. (50/60 Hz 功率因數=1)
[平衡三相3線] 0.020 kW?623.5 kW
基本精度: ±3.0% rdg. ±10 dgt. (50/60 Hz功率因數=1)
[平衡三相4線] 0.040 kW?1080 kW
基本精度: ±2.0% rdg. ±3 dgt. (50/60 Hz功率因數=1) |
|---|
諧波 | 【**CM3286-01※2】電壓、電流最多30次的諧波電平/總諧波畸變率 |
|---|
其他功能 | [相位角※1]超前-180.0°? 延遲179.9°, [功率因數] -1.000 ? 1.000
[諧波] 45.0 Hz?999.9 Hz, 波峰值, 檢相, **/最小值顯示, 自動保持, 電能比較, 不平衡三相功率推算顯示等 |
|---|
防塵防水性 | IP54 (EN60529)手持部分，若遇水則可能增加測量導體的觸電風險 |
|---|
通訊接口 | Bluetooth? 4.0LE, Bluetooth?通訊在iOS端或Android端顯示測量值 |
|---|
電源 | 5號堿性干電池（LR03）×2, 連續使用時間: 25 h (背光燈OFF時) |
|---|
可測導體直徑 | φ46 mm, 鉗口尺寸: 92 W × 18 D mm |
|---|
體積及重量 | 82W × 241H × 37D mm, 450 g |
|---|
附件 | 連接線L9257 ×1, 5號堿性干電池 (LR03) ×2, 攜帶包C0203 ×1, 使用說明書 ×1, 【**CM3286-01】電波使用時的注意事項 ×1 |
|---|
日置cm3286-01諧波功率分析儀特點

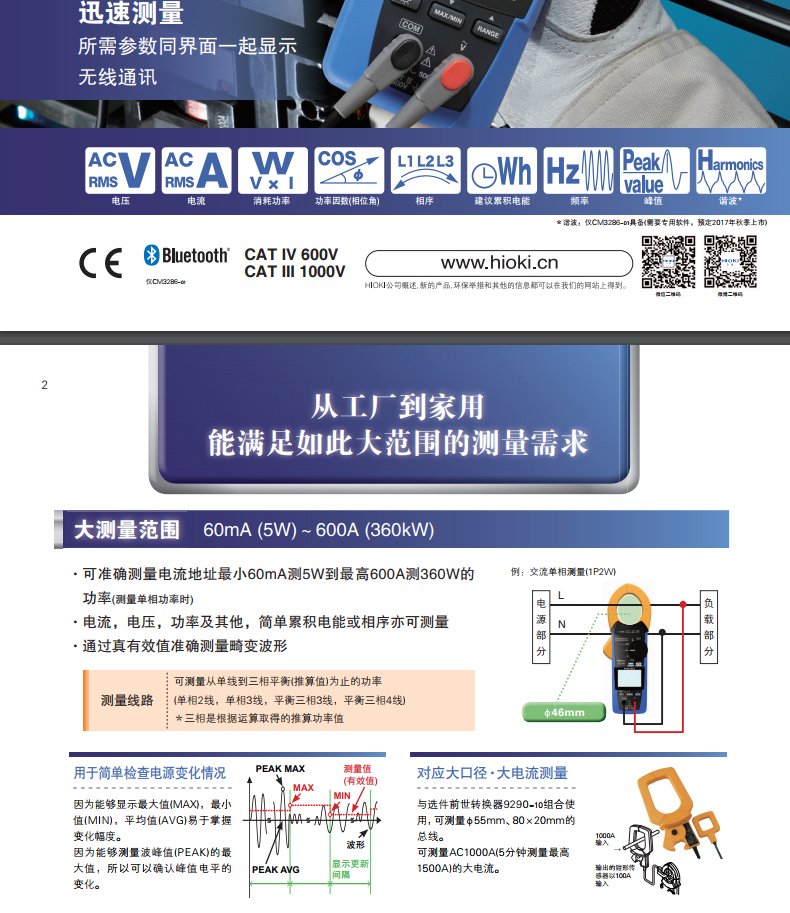

測量范圍廣的手持式鉗形功率計
測量范圍廣，適用于工廠到家用場合。
可以準確測量最小60mA的低電流的話從5W到**600A下360kW的功率（單相功率時）
<測量線路>
策略單相到平衡三相（推算值）的功率
（單相2線、單相3線、平衡三相3線、平衡三相4線）
*三相是指通過運算出來的推算功率值

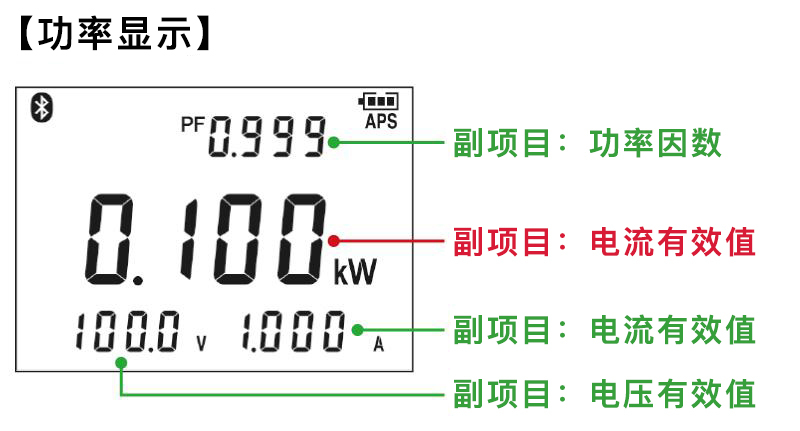

清晰的畫面
相關項目和接線場所一起顯示（主項目×1，副項目×3）

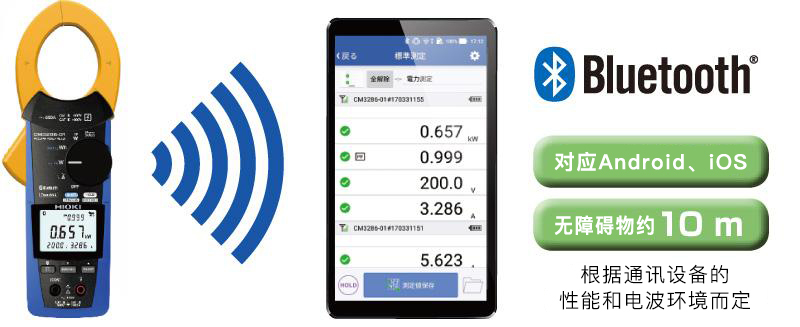

快速的數據記錄（**CM3286-01）
保持測量值的話，則可將數據自動傳輸至手頭的智能手機或平板設備中，無需做筆記。
現場也能制作簡單的報告（PDF）。
若以CSV格式保存數據的話，則可以使用Excel進行編輯。
*對應Android、iOS
*使用專用應用軟件GENNECT Cross

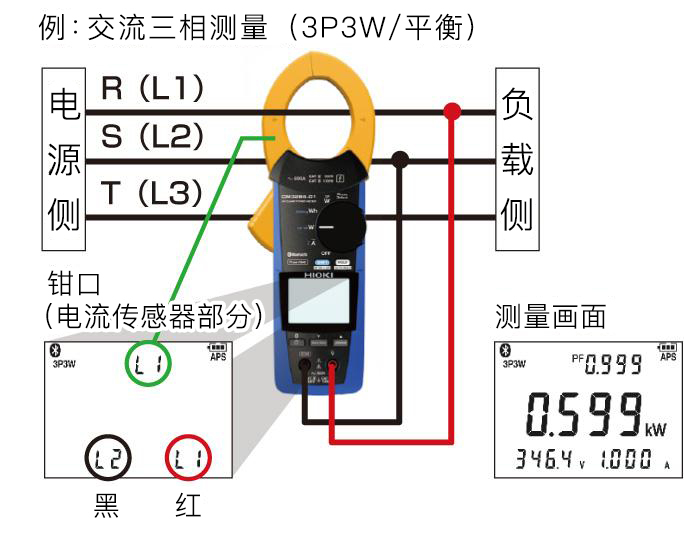

簡單接線指南功能
進行三相的接線時，會在畫面的上下顯示接線場所的簡單指南。

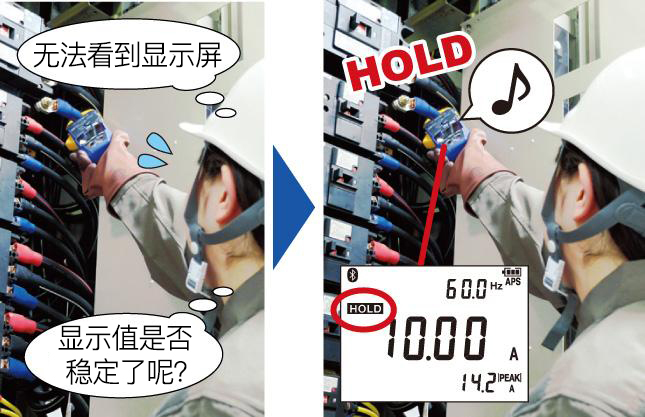

自動保持功能
測量值穩定后出現蜂鳴音，并自動保持顯示值。
在較難看到顯示屏，或較難按到保持按鈕時非常有用。

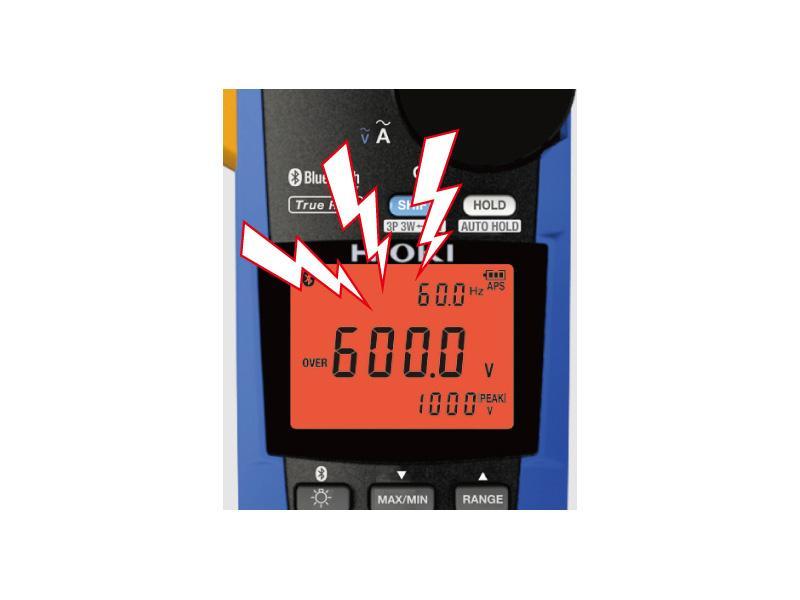

聲音和光的雙重警報功能
檢測電流或電壓過輸入時，以紅色背光燈和蜂鳴音發出警報，從而防止事故發生。

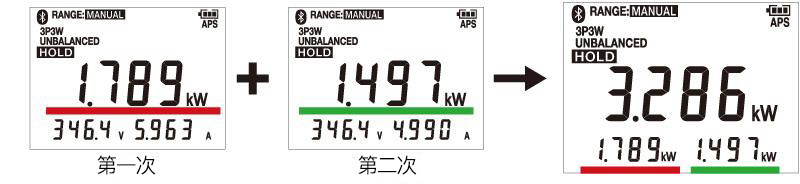

不平衡測量也簡單完成
進行2次單相功率測量的話，會自動相加，能夠測量三相3線的不平衡功率。（進行3次測量時可以測量三相4線）

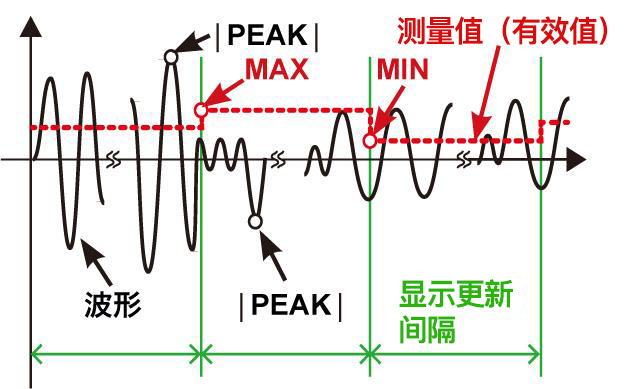

用于簡單測量電源的變化
因為能夠顯示*大值（MAX）、最小值（MIN）、平均值（AVG），所以有助于掌握變化情況。 也能測量波峰值（PEAK）的*大值，因此能夠確認波峰值電平的變化。

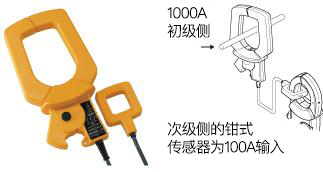

適用于大口徑、大電流測量
和選件中的鉗式轉換器9290-10組合，可以測量φ55 mm、80×20 mm的匯流排。 可以測量AC1000A（5分鐘**1500A）的大電流。
