是德函數信號發生器33509B
描述

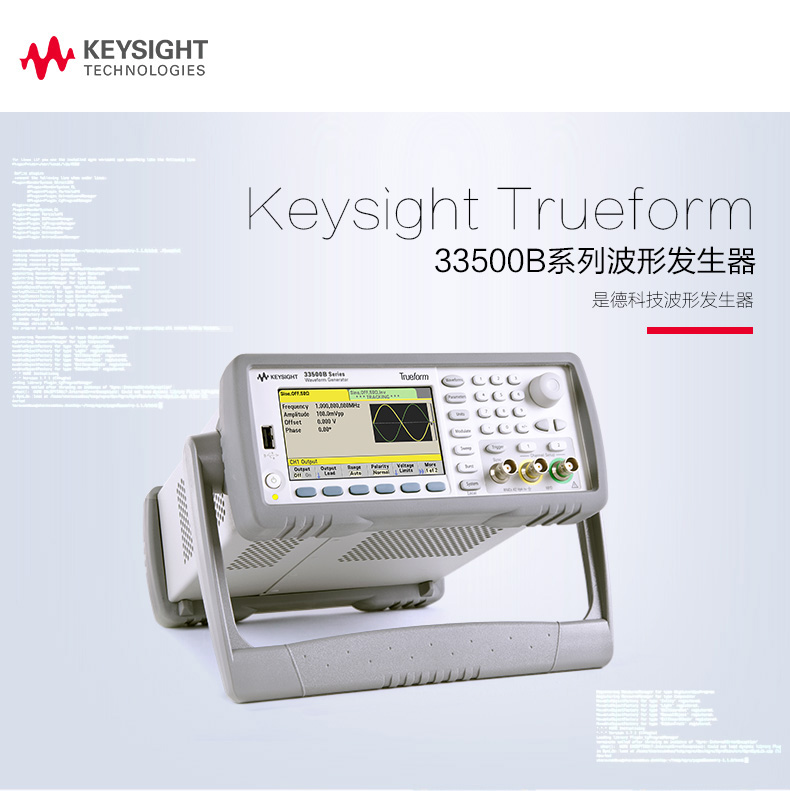

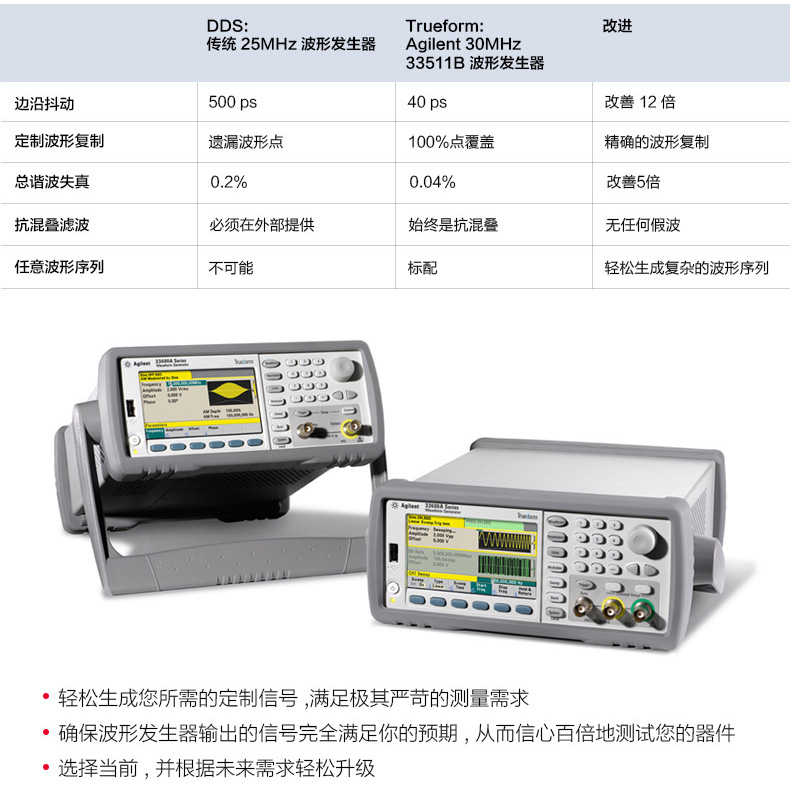

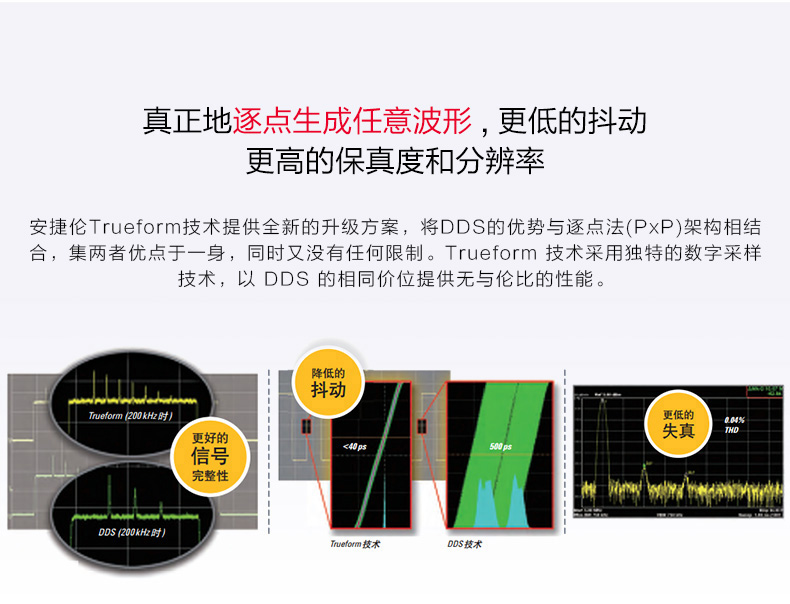

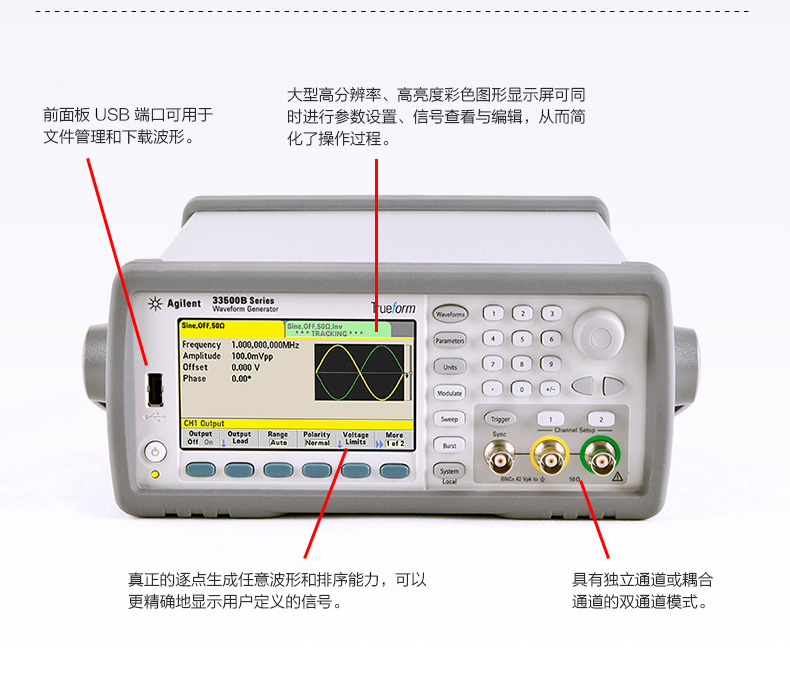

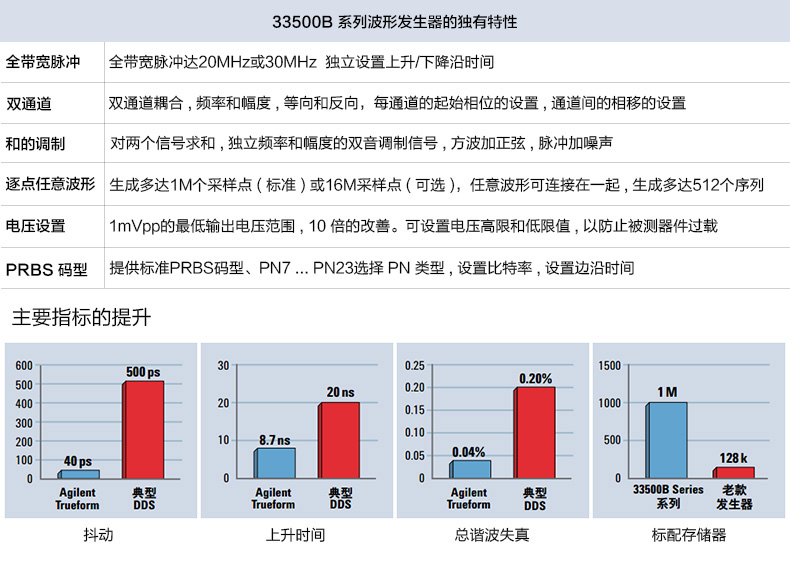

Keysight(原Agilent) 33500B 系列波形發生器采用獨一無*的 Trueform 信號生成技術，可提供比傳統 DDS 發生器更出色的功能、保真度和靈活性。它可以輕松生成您的器件所需的各種信號，性能超越您的期望。是德函數信號發生器33509B具有 1 通道、范圍高達 20MHz 。它采用真正的形式信號生成技術、結合了*佳的直接數字合成（ dds ）和點對點架構。此發電機以僅與 dds 相關的價格提供更高的性能。與同類產品中的其他儀器相比、它可提供更低的抖動和更低的諧波失真。抖動性能使用戶 Ability 能夠更準確地放置邊緣、有助于減少電路設計中的計時錯誤。總諧波失真小于 0.04% 、非諧波激勵小于 75dBc 、這意味著不會產生噪聲的清晰信號、為用戶提供更高的精確度。抖動率以及 8.4ns 上升和下降次數，使用戶可以更準確地設置觸發點。此函數發生器具有 16 位分辨率、便于將輸出更改為低至 1uV 、使用戶 Ability 能夠測試低電壓電路和設計。
是德函數信號發生器33509B特點
獨一無*的 Trueform 技術
儀器特性250 MSa/s 采樣率可提供時間分辨率更高的任意波形
16 位分辨率和 1 mVpp 至 10 Vpp 幅度可提供更高的幅度精度

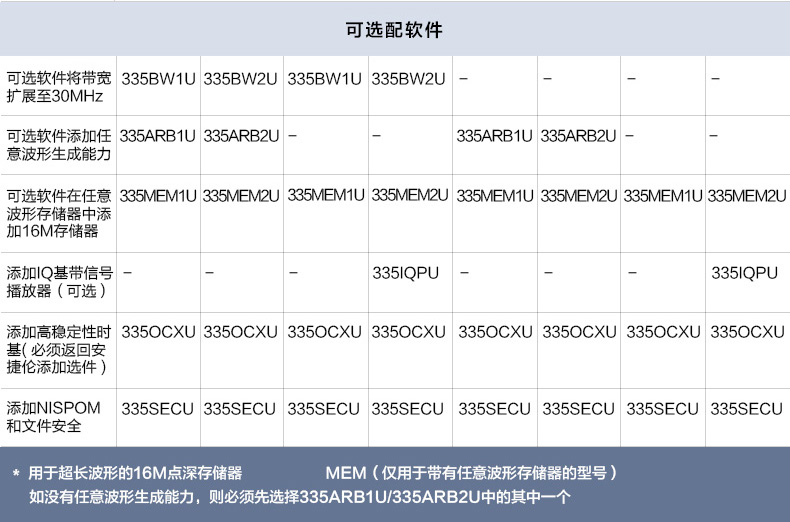

1 MSa/通道標準配置波形存儲器和 16 MSa/通道可選配置存儲器，可存儲您的*長波形

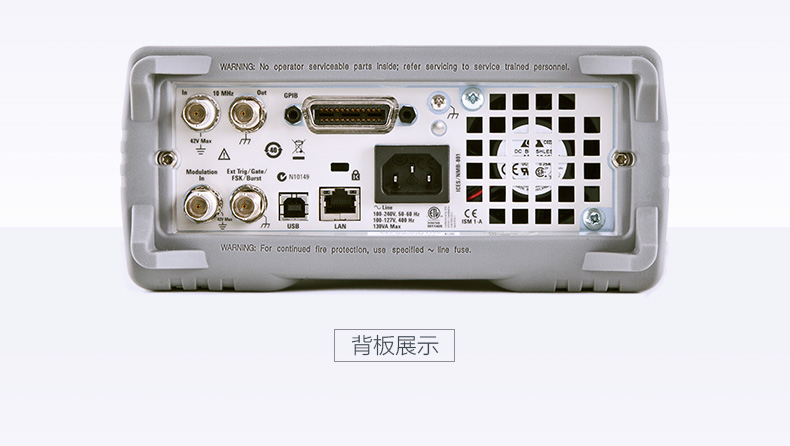

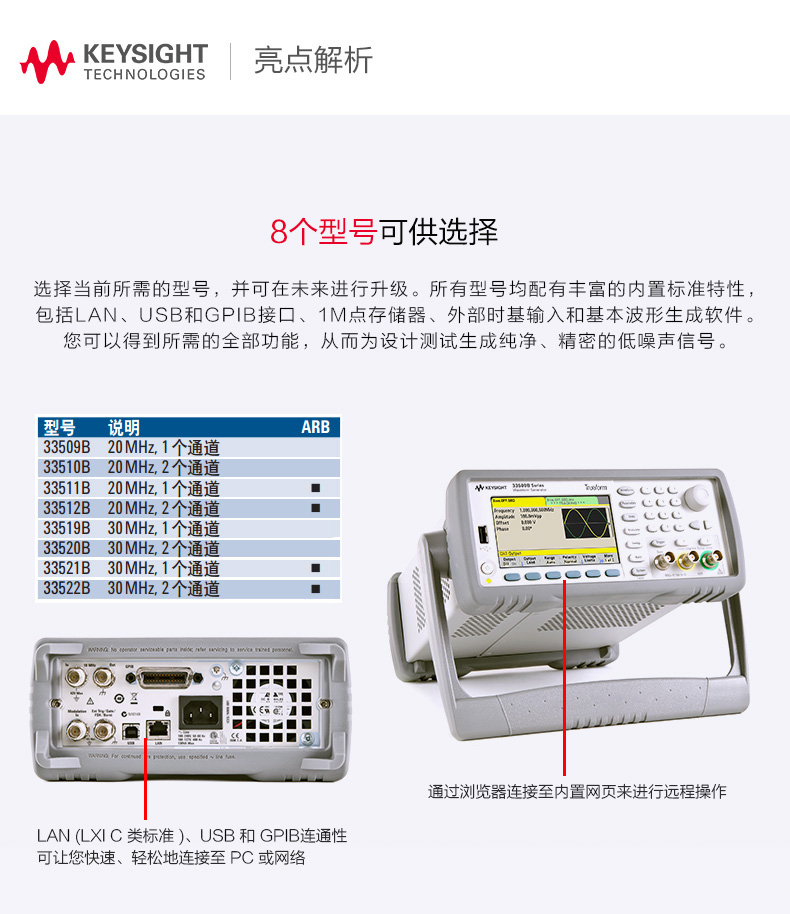

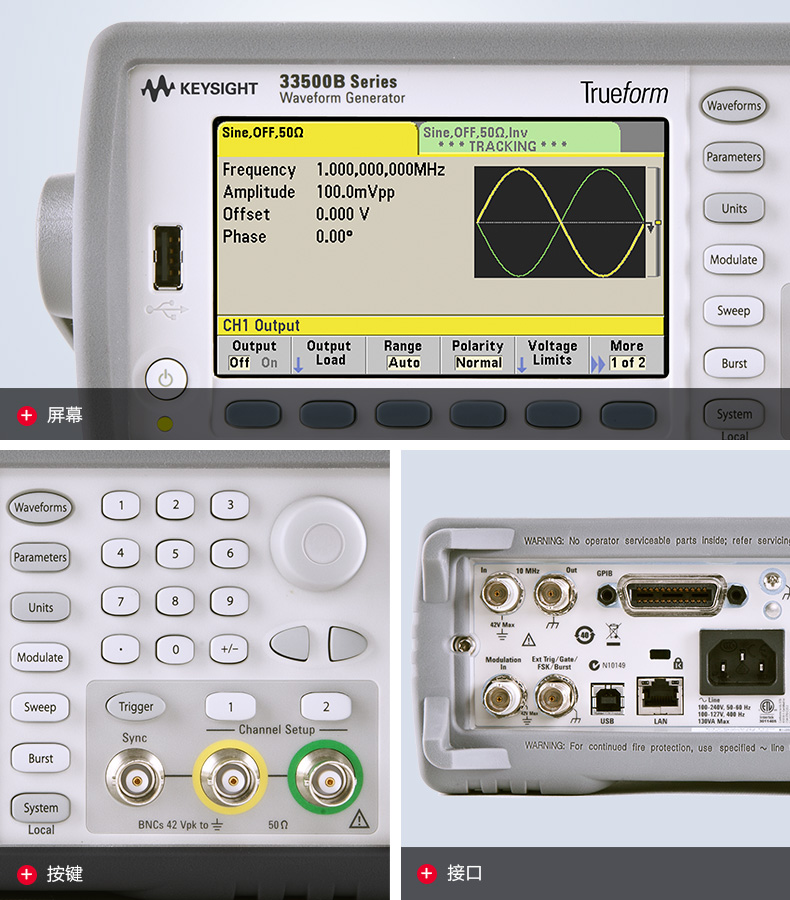

USB、LAN（LXI-C）、GPIB 標準接口使儀器可以輕松快捷地連接到 PC 或網絡

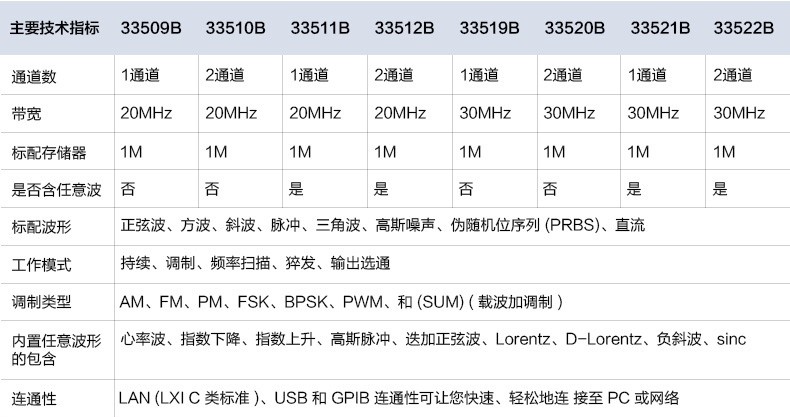

波形創建和編輯是德函數信號發生器33509B技術參數
| 屬性 | 數值 |
|---|
| 頻率范圍（方波，脈沖和任意波形） | 20MHz |
| 最小頻率范圍（方波，脈沖和任意波形） | 1μHz |
| *大頻率范圍（三角/ 鋸齒形） | 20MHz |
| 最小頻率范圍（三角/ 鋸齒形） | 1 μHz, 1μHz |
| 最小頻率范圍（正弦波） | 20kHz |
| 最小頻率范圍（三角/ 鋸齒形） | 1 μHz, 1μHz |
| 數字頻率 | 是 |
| 數字調幅和偏移 | 是 |
| 內部的線性和對數掃描 | 是 |
| 可變掃描 | 是 |
| 內部和外部的調幅 | 是 |
| FM 調制 | 是 |
| 時基精確度 | ±0.1ppm |
| 輸出阻抗 | 50Ω |
| 長度 | 272.3mm |
| 寬度 | 212.8mm |
| 最高工作溫度 | +55°C |
| 插頭類型 | 歐洲，英國 |
| 重量 | 3.3kg |
| 型號（P） | 33509B |
| 輸入阻抗 | 5 kΩ |
| 高度 | 88.3mm |
| 最低工作溫度 | 0°C |
| 輸出幅度 | 20V 峰峰值 |
| 頻率范圍（三角/鋸齒形） | 1 μHz → 20 MHz |
| 接口類型 | Ethernet, GPIB, LAN, USB |
| 尺寸 | 272.3 x 212.8 x 88.3mm |
