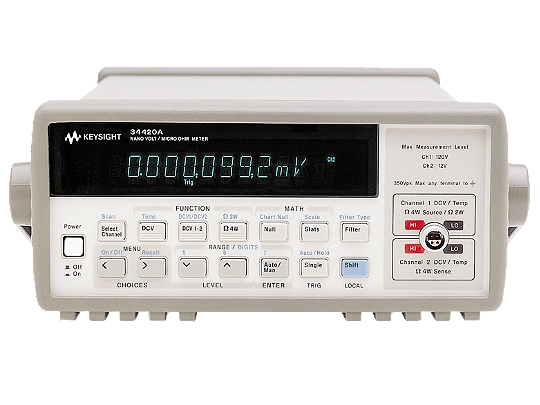

是德34420a萬用表
產品標簽：納伏表，微歐表，34420A

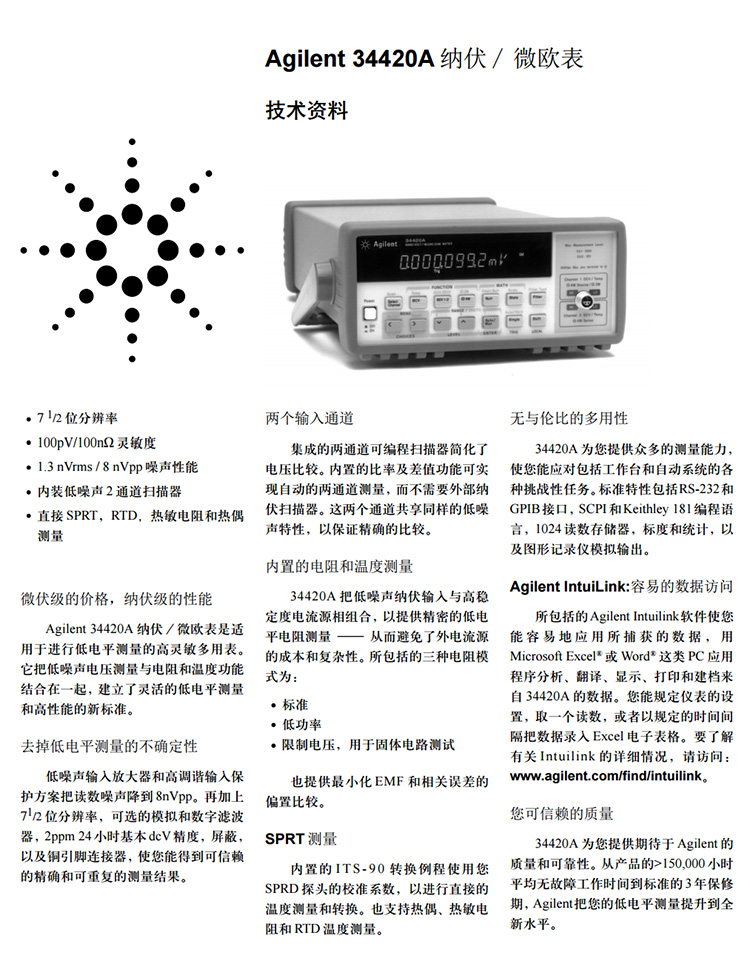

特點
1.3nV rms噪聲/8n Vp-p
100pV，100nΩ靈敏度
兩通道可編程電壓輸入：差分和比值功能
71/2位分辨率
1mV到100V量程
SCPI和Keithley 181語言
直接SPRT，RTD，熱敏電阻，熱偶溫度測量
Keysight(原Agilent) 34420A以低電平測量能力建立了新的性價比標準，34420A毫微伏/微歐表的噪聲性能比以前的Keysight(原Agilent)產品要好一個數量級。
精確、可重復的低電平測量
屏蔽的銅螺紋下壓連接器、71/2位模/數轉換器、2ppm的基本直流精度和新的測量算法，所有這些特點使得無須采用前端濾波，即能給出100dB的常模抑制，從而使該儀器具有進行精確可重復的低電平測量能力。低噪聲輸入放大器和高調諧輸入保護電路使讀數噪聲低至8nVp-p，較長的積分時間進一步改善了噪聲性能。
不尋常的功能
兩個輸入通常可以獨立進行電壓測量，或者將它們作數學上組合，進行差分和比值測量。歐姆測量把低噪聲輸入電路和高穩定電流源結合起來，提供杰出的低電阻測量。偏置補償用以消除雜散的熱電動勢（EMF）的影響，這種雜散電動勢有可能造成測量誤差。低功率歐姆和低壓電阻測量能力允許在要求低壓（20mV）的場合進行重復測量，以避免氧化擊穿。儀器內部還有寬量程范圍的溫度測量能力，提供對SPRT、熱電偶、RTD和熱敏電阻溫度傳感器的支持。
數學運算功能提高了測量能力
數學功能，如UNLL，STATS和SCALE，可方便地捕捉到最小和**讀數、提供平均值和標準偏差、定標測量結果，從而更便于測量你的輸入信號特性。Keysight(原Agilent)34420A還能夠把多達1024個讀數存儲到內部存儲器中。
通用性
你將會發現，Keysight(原Agilent) 34420A能夠十分勝任你的臺式或系統的應用。設計上考慮到有操作臺用戶，34420A的前面板操作簡易而直觀。對于系統應用，34420A包括GPIB和RS-232兩種接口標準，并使用可編程儀器的標準命令（SCPI），這就保證了當前和未來的兼容性。34420A也響應用于Keithley181毫微伏表的命令。

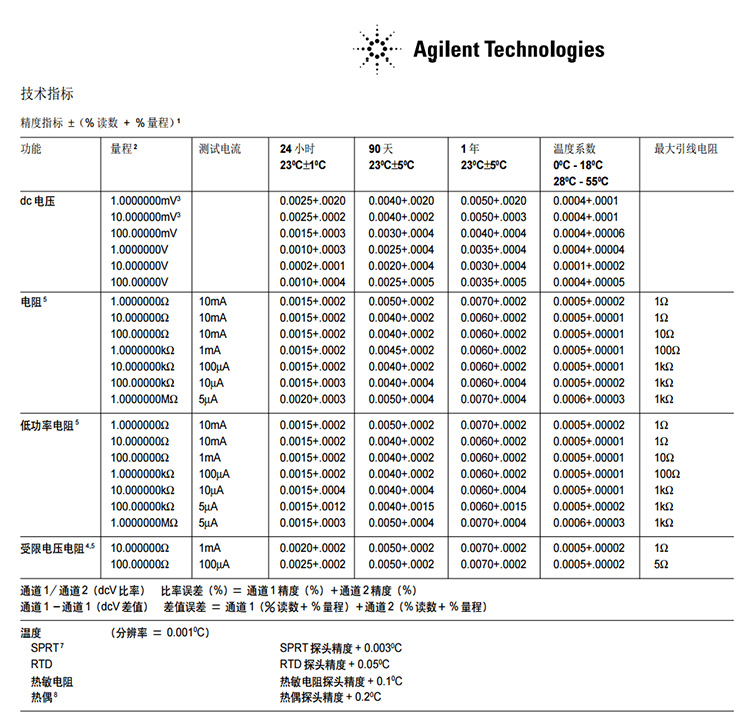

是德34420a萬用表技術指標
精度指標：±（讀數的%+量程的%）
直流電壓1—7 1/2位分辨率，全部量程
量程 | 24小時
23℃±1℃ | 90天
23℃±5℃ | 1年
23℃±51℃ |
1mV
10mV
100mV
1V
10V
100V | 0.0025+.0020
0.0025+.0002
0.0015+.0003
0.0010+.0003
0.0002+.0001
0.0010+.0004 | 0.0040+.0020
0.0040+.0002
0.0030+.0004
0.0025+.0004
0.0020+.0004
0.0025+.0005 | 0.0050+.0020
0.0050+.0003
0.0040+.0004
0.0035+.0004
0.0030+.0004
0.0035+.0005 |
DCV1/DCV2（比值）：以百分比表示的比值誤差=通道1精度%+通道2精度%

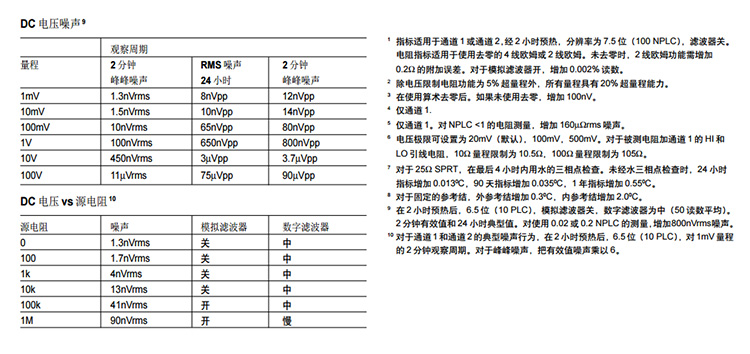

DCV1-2（差值）：差值誤差=通道1（讀數的%+量程的%）+通道（讀數的%+量程的%）直流電壓噪聲指標2
量程 | 2分鐘
rms噪聲 | 2分鐘
p-p噪聲 | 24小時
p-p噪聲 |
1mV
10mV
100mV
1V
10V
100V | 1.3nV RMS
1.5nV RMS
10nV RMS
100nV RMS
450nV RMS
11μV RMS | 8nVp-p
10nVp-p
65nVp-p
650nVp-p
3μVp-p
75μVp-p | 12nVp-p
14nVp-p
80nVp-p
800nVp-p
3.7μVp-p
90μVp-p |
直流電壓
輸入電阻：10MΩ±1%（100V量程）
>10GΩ（1mV至10V量程）
輸入保護：
150V峰值，對通道1 LO
電阻3—7 1/2位分辨率，全部量程
量程 | 測試
電流 | 24小時
23℃±1℃ | 90天
23℃±5℃ | 1年
23℃±5℃ |
1Ω
10Ω
100Ω
1KΩ
10KΩ
100KΩ
1MΩ | 10mA
10mA
10mA
1mA
100μA
10μA
5μA | 0.0015+.0002
0.0015+.0002
0.0015+.0002
0.0015+.0002
0.0015+.0002
0.0015+.0003
0.0020+.0003 | 0.0050+.0002
0.0040+.0002
0.0040+.0002
0.0040+.0002
0.0040+.0002
0.0040+.0004
0.0050+.0004 | 0.0070+.0002
0.0060+.0002
0.0060+.0002
0.0060+.0002
0.0060+.0002
0.0060+.0004
0.0070+.0004 |
低功率電阻3
量程 | 測試
電流 | 24小時
23℃±1℃ | 90天
23℃±5℃ | 1年
23℃±5℃ |
1Ω
10Ω
100Ω
1KΩ
10KΩ
100KΩ
1MΩ | 10mA
10mA
10mA
1mA
100μA
10μA
5μA | 0.0015+.0002
0.0015+.0002
0.0015+.0002
0.0015+.0002
0.0015+.0002
0.0015+.0003
0.0020+.0003 | 0.0050+.0002
0.0040+.0002
0.0040+.0002
0.0040+.0002
0.0040+.0002
0.0040+.0004
0.0050+.0004 | 0.0070+.0002
0.0060+.0002
0.0060+.0002
0.0060+.0002
0.0060+.0002
0.0060+.0004
0.0070+.0004 |
受阻電壓電阻3
可選擇電壓限：20mV，100mV或500mV
量程 | 測試
電流 | 24小時
23℃±1℃ | 90天
23℃±5℃ | 1年
23℃±5℃ |
10Ω
100Ω | 1mA
100μA
| 0.0020+.0002
0.0025+.0002
| 0.0050+.0002
0.0050+.0002
| 0.0070+.0002
0.0070+.0002 |
溫度—0.001℃分辨率
| 探頭類型 | 精確度 |
SPRT4
RTD
熱敏電阻
熱偶3 | SPRT探頭精度+0.003℃
RTD探頭精度+0.05℃
熱敏電阻探頭精度+0.1℃
熱偶探頭精度+0.2℃ |
溫度
APRT：ITS-90校準溫度。在-190℃~+660℃范圍內
RTD：類型α=.00385和α=.00392，Ro由4.9Ω至2.1kΩ，ITS-90（IEC 751）Callendar-VanDusen轉換
熱敏電阻：5KΩ
熱 偶：類型B，E，J，K，N，R，S，T的ITS-90

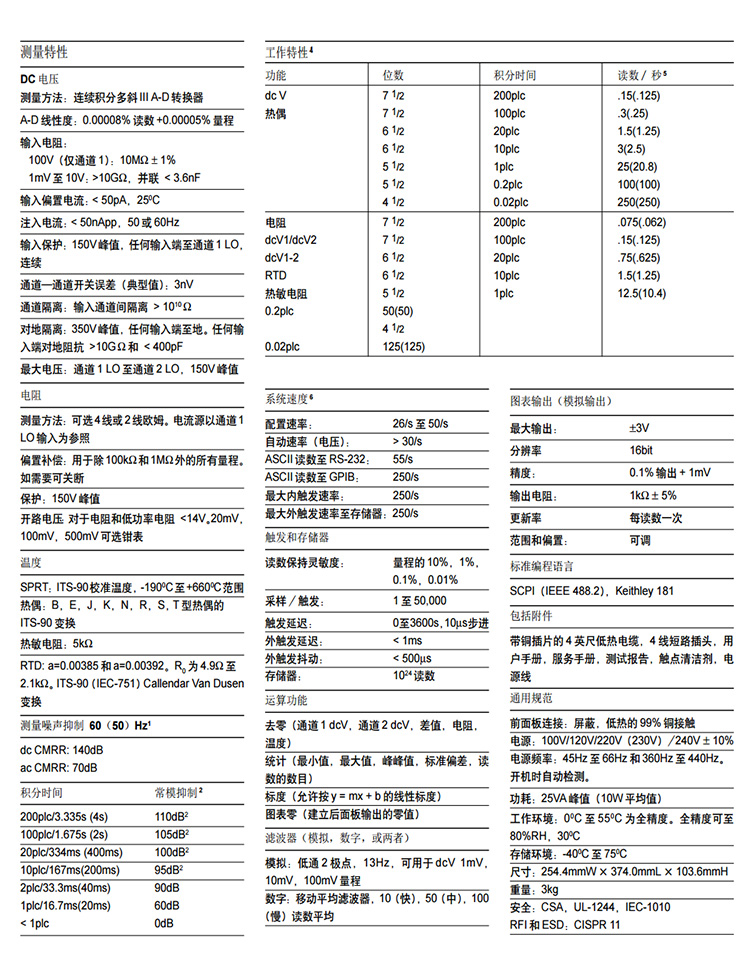

轉換圖輸出（模擬輸出）
分辨率：16位
**輸出：±3V
寬度和偏置：可調
濾波器（模擬或數字或兩者）
模 擬：低通2極在13Hz，可為1mV、10mV、100mV量程上的直流電壓使用
數 字：移動平均濾波器，10（快）、50（中）、100（慢）次讀數平均
數字功能
NULL（通道1直流電壓，通道2直流電壓，差值，電阻，溫度）
STATS（最小/**/平均，峰-峰，標準偏差，讀數數目）
SCALE（可按Y=MX+B線性定度）
CHART NULL（為背面板輸出確定零點）
一般指標

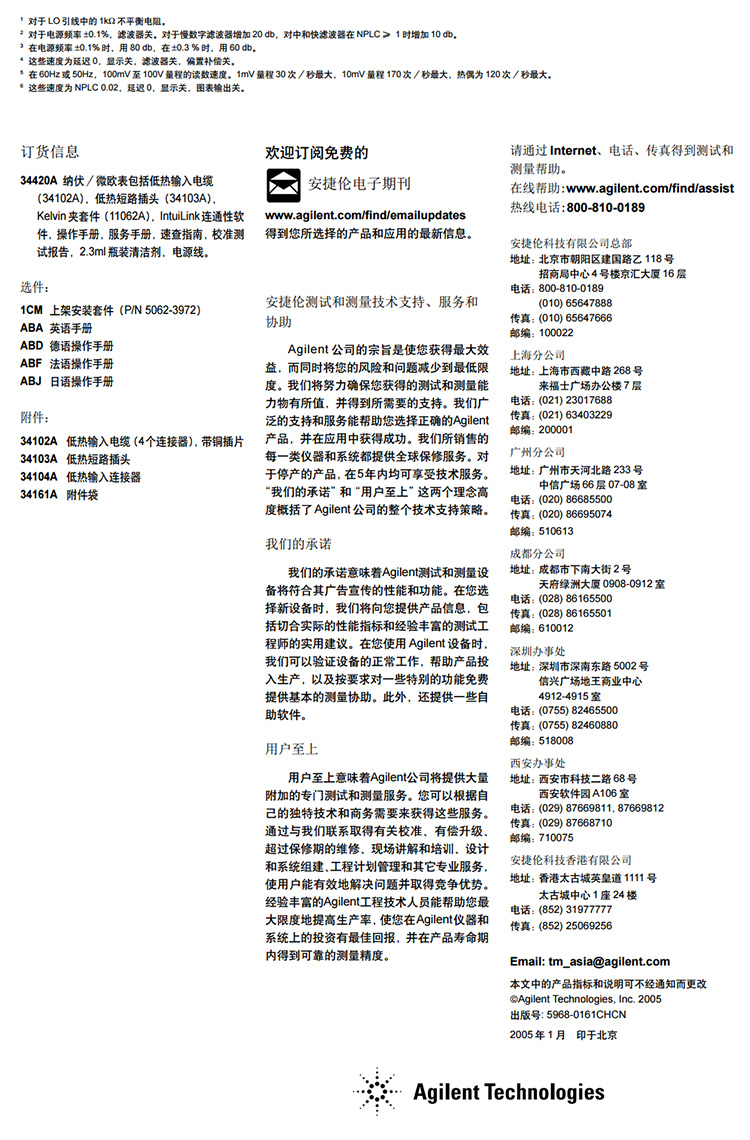

訂貨信息
是德34420a萬用表
包括低熱輸入電纜（34102A），低熱短路插頭（34103A），操作和維修手冊，快速參考指南，有校準標簽的測試報告，2.3毫升瓶裝觸點清潔劑及電源線。
選件1CM機架安裝套件
附件
34102A 低熱輸入電纜（帶有鏟形銅接線片的4導體電纜）
34103A 低熱短路插頭
34104A 低熱輸入連接器
34161A 附件袋
技術指標針對通道1或通道2給出（對通道1僅100V的量程）。且在預熱2小時后、分辨率為7.5位（100NPLC）及濾波器關閉的條件下。
條件是預熱2小時±1℃、6.5位（10 NPLC）、模擬濾波器關閉、數字濾波器中等（50個讀數）。2分鐘rms噪聲及24小時噪聲為典型值。
所有電阻技術指標僅針對通道1，且要預熱2小時后，分辨率在7.5位（100NPLC），濾波器關閉，對4線電阻或2線電阻使用NULL。
對于25Ω SPRT要在最近4小時內作水的三相點檢測。如不作水的三相點檢測，則對24小時的情況加0.035℃，對1年的情況加0.055℃。
系對固定參考結點而言，對外部參考結點要加0.3℃，對內部參考結點加2.℃。
