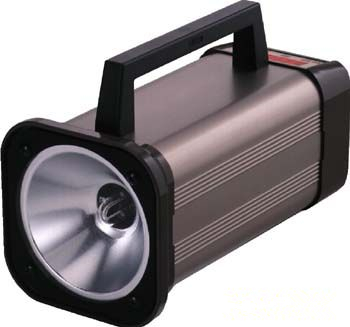

日本SHIMPO新寶DT-315N頻閃儀
簡介
日本SHIMPO新寶DT-315N頻閃儀采用交流220V供電，適合紡織行業、印刷行業生產線上使用。采用充電電池供電，適合設備故障診斷、紡織行業、印刷行業生產現場使用。DT-315N數字式頻閃儀可以發出短暫又頻密的閃光，當我們調節其閃光速率與被檢測物體的轉速或振動速率同步時，在視覺上會感到該運動物體呈現靜止狀態，就此可以判定頻閃儀的閃速即為被檢測物體(例如馬達)之轉速，也可以利用頻閃儀分析物體振動情況，高速移動物體的動作分析以及高速攝影等。
日本SHIMPO新寶DT-315N頻閃儀特點
檢查印刷機的印刷錯差
檢查生產線上的盒子、瓶裝物
檢測工業機器的傳動帶
檢查織機振動
檢查旋轉裝置的測量、發動機、齒輪、滑輪、風扇等轉軸的離心運動
檢查渦輪、引擎等的高速運轉
日本SHIMPO新寶DT-315N頻閃儀技術參數
型號 | DT-311N | DT-315N |
|
內 部 模 式 | 頻閃頻率范圍 | 40.0--35,000RPM |
|
精度 | 讀數誤差±0.01% |
|
分辨率 | 0.1RPM:40.0-4,9999.9RPM |
|
0.2RPM:5,000-7,999.8RPM |
|
0.5RPM:8,000-9,999.5RPM |
|
1RPM:10,000-35,000RPM |
|
相位移動 | 用+/-按扭（360-6秒） |
|
顯示更新時間 | 約0.2秒 |
|
輸出信號 | 同步，400msec,脈沖輸出0到+12VDC振幅（約），4.7k歐 阻抗 |
|
倍率放大器/縮小器 | 乘2，除2 |
|
外部模式 | 頻閃頻率范圍 | 0.0-35,000RPM |
|
精度 | ±0.01% ±1位 |
|
相位移動 | 0-359”，1°分辨率 |
|
延緩時間 | 范圍為40-10,000RPM，0-2,000msec |
|
外部觸發內部信號 | LO級：0-0.8VDC，HI級：2.5-12VDC，脈沖寬度 50usec min |
|
輸入阻抗 | 12CV 時 4.7K歐/0V時6.8K歐 |
|
總體 | 顯示 | 5位，10mm高，LED |
|
閃光管功率/壽命 | 氙，**值10W。（頻閃100,000,000） |
|
頻閃持續時間 | 10-40usec |
|
感光器電源 | 12VDC(40mA） |
|
電池低電量顯示器 | 顯示L |
|
電源需求 | 230VAC，±10%60/50Hz,30VA(指明電壓） | 內置電池組 |
|
|
操作溫度范圍 | 0-40℃ |
|
重量 | 1.2kg | 2kg |
|
尺寸 | 185×120×120mm | 250×120×120mm |
|
標準附件 | 手柄 | 手柄、AC充電器/適配器 |
|
