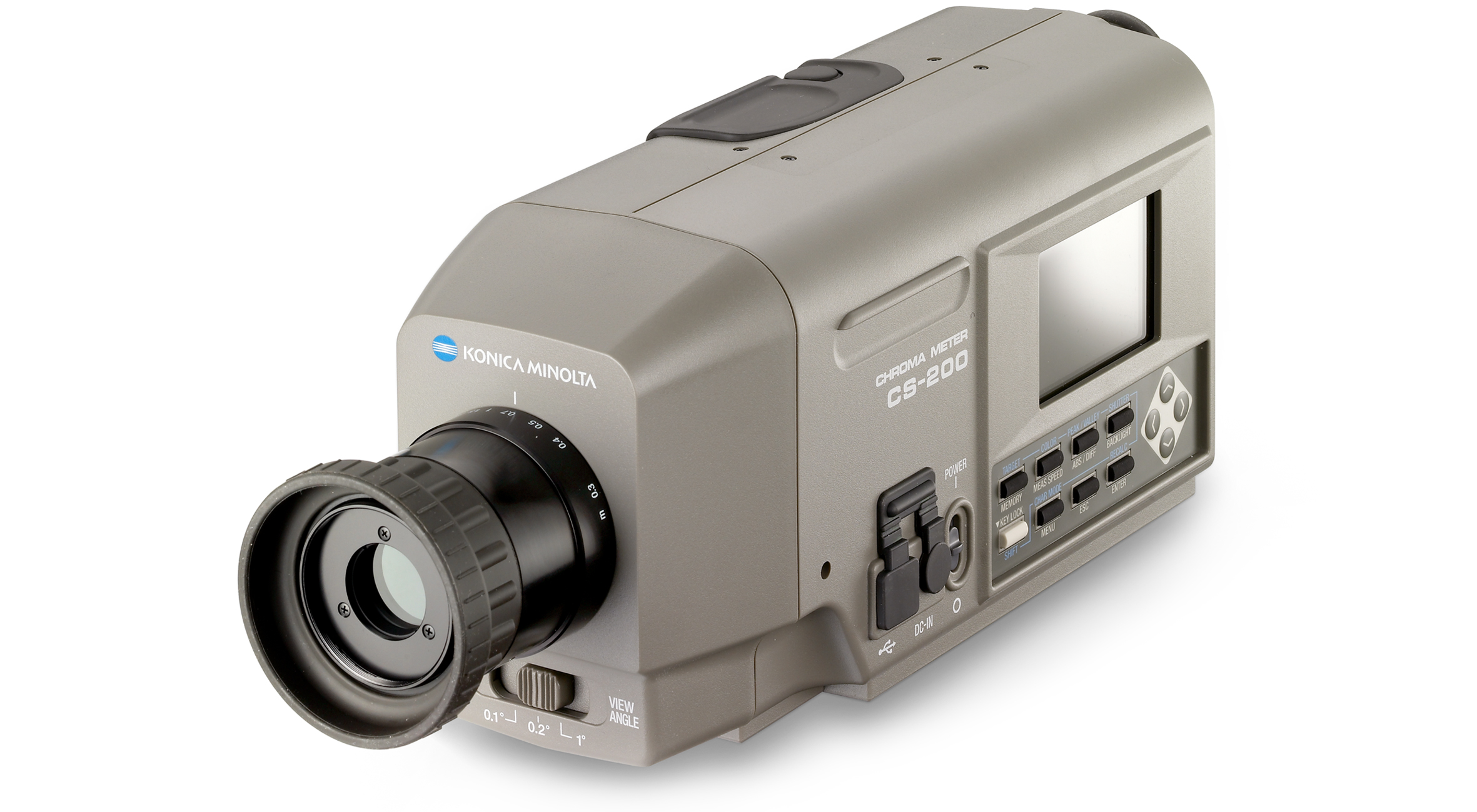

CS-200
色彩亮度計

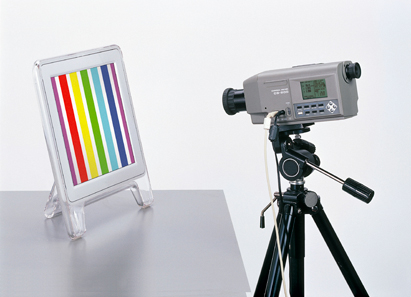

CS-200色度計可測量大尺寸等離子顯示器、小型LCD和LED、戶外屏幕、高壓燈和儀表盤等各種發光產品的輝度和色度。
產品介紹
精確度近似分光輻射亮度計的光源入射色度計
CS-200可以實現堪比分光鏡型儀器的高精確度輝度和色度測量，同時保留了三刺激型儀器簡單、易用和實惠的特點。
CS-200配備40個傳感器，并使用與肉眼靈敏度相符的光譜靈敏度特性曲線（等色函數）進行計算。通過這種最新開發的光譜擬合方法，可以獲取較傳統三刺激式色度計更為準確的三刺激值（紅、綠、藍的XYZ），實現**的精確度。
可以對大范圍的輝度級別（從0.01 cd/m2的低輝度到20,000,000cd/m2的高輝度，測量角度為0.1°）進行測量。
可選擇三種測量角度：1°、0.2°和0.1°。可根據被測目標（從顯示設備或其它需測量大面積的物體到汽車音頻控制面板、汽車儀表盤和小型LCD等需測量小面積的物體）切換測量角度。
應用領域
各種類型的光源都可使用CS-200進行測量，例如信號燈、紅綠燈、機場照明、燈、LED、顯像管、LCD、PDP等幾乎所有發光的物體。由于信息科技業務的發展促使市場對多樣化媒體的需求漸漸增加，加之數字廣播全面服務的展開，以等離子顯示屏和LCD為中心的各種顯示設備的研發工作已加快步伐。LED技術的創新已經為LED產品的開發帶來重大突破，包括紅綠燈、反射LCD的背光及大尺寸戶外顯示屏幕等。
背景知識
確定光源的輝度和色度值有兩種方式。
三刺激類型的儀器采用三個傳感器（紅、綠、藍）測量光源，這些傳感器的靈敏度類似于肉眼對光的靈敏度。用于達到此靈敏度的濾波器具有有限的準確度，因此三刺激儀器無法為所有類型的光源提供精確讀數。如果采用某種光譜分布（類似于用于校正儀器的光源的光譜分布）測量光源，則可以實現高精確度。
CS-200使用的正是這第二種方法，此方法測量光源的光譜發射度，并使用與肉眼靈敏度相符的光譜靈敏度特性曲線（等色函數）進行計算。通過使用這種方法可以避免濾波器的不匹配，從而獲得更加準確的測量結果。
產品特點
全新自動模式
全新的自動模式可根據被測物體的輝度調整測量速度。以某些測量速度測量時可能無法獲取必要的精確度，尤其是在低輝度情況下。全新的自動模式將自動選擇**的測量速度以提供CS-200的**性能，從而更加輕松地獲取較高的測量精確度。
主要用途
CS-200可以用于測量各種光學設備（如LCD、PDP、有機EL和FED）以及光源（如LED和燈）的輝度和色度。
主要特征
通過輸入頻率值可使測量與顯示設備同步。測量速度可選（自動、有限自動、手動、超快、快速、慢速和超慢）帶背光的大液晶顯示屏 USB 1.1 通信
數據存儲：101個已測值（可指定9個字母的ID)和20個參考值
用戶校正：20個通道
規格
主要規格
| 型號 | CS-200 |
|---|
| 測量范圍 | 0.01 - 200,000 cd/m2（測量角度1°）
0.01 - 5,000,000 cd/m2（測量角度0.2°）
0.01 - 20,000,000 cd/m2（測量角度0.1°） |
|---|
確度
（測量角度為1°） #1
（標準光源A） | Lv±2% ±1digit
Lv±2% ±1digit
Lv±2% ±1digit
Lv±0.02 cd/m2 ±1digit
Lv±0.02 cd/m2 ±1digit
濾色鏡 (R, G, B) | xy ±0.003
xy ±0.002
xy ±0.004
xy ±0.007
---
xy ±0.006 | 10 cd/m2以上
150 cd/m2
1-10 cd/m2
0.5-1 cd/m2
0.01-0.5 cd/m2
5000 cd/m2 |
|---|
重復性
（測量角度為1°） #2
（標準光源A） | Lv±0.1 % +1digit
Lv±0.5 % +1digit
Lv±0.5 % +1digit
Lv±0.5 % +1digit
Lv±0.01 cd/m2 +1digit | xy 0.0004
xy 0.0005
xy 0.001
xy 0.002
--- | (2δ/Auto)
(2δ/Auto)
(2δ/Auto)
(2δ/Auto)
(2δ/Auto) | 8 cd/m2以上
4-8 cd/m2
2-4 cd/m2
1-2 cd/m2
0.01-1 cd/m2 |
|---|
| 測量時間 | 在1秒和60秒間自動設置（自動）；自動設置為1秒或3秒（有限自動）
0.5秒/次（超快） 1秒/次（快速）
3秒/次（慢速） 12秒/次（超慢） |
|---|
| 測量方式 | 分光模式，光柵+線性光電二極管陣列 |
|---|
| 測量角度 | 1°、0.2°、0.1°（可切換） |
|---|
| 最小測量區域 | 0.5 mm
0.1 mm（特寫鏡頭） |
|---|
| 最小距離 | 296 mm（標準） |
|---|
| 標準觀察者角度 | 2°、10° |
|---|
| 測量模式 | Lv x y、Lv u' v'、Lv TΔuv、XYZ、特征波長 |
|---|
| 測量同步設置范圍 | 垂直同步頻率：40.00~200.00Hz |
|---|
| 接口 | USB 1.1 |
|---|
| 其他 | 電源適配器 |
|---|
| 電池使用壽命 | 大約3小時（持續測量/快速模式/AA型堿性電池） |
|---|
| 尺寸 | 約95 mm (W) × 127 mm (H) × 334 mm (L) |
|---|
| 重量 | 1.8 kg（不含電池） |
|---|
| 使用溫度/濕度范圍 | 0～40°C，相對濕度85%以下（35°C）、無凝露 |
|---|
| 保管溫度/濕度范圍 | 0～45°C，相對濕度85%以下（35°C）、無凝露 |
|---|
- #1
- 23°C±2C Lv = 0.01-10 cd/m2，慢速模式，30次測量的平均值
Lv = 10 cd/m2及以上，慢速模式，10次測量的平均值 - #2
- 測量角度為0.2°時，接收到的光量大約為1°時的1/25。
因此，相同重復性針對的輝度比1°時低25倍。
測量角度為0.1°時，接收到的光量大約為1°時的1/100。
因此，相同重復性針對的輝度比1°時低100倍?！ ?/span> - *
- 規格如有變更，恕不另行通知。

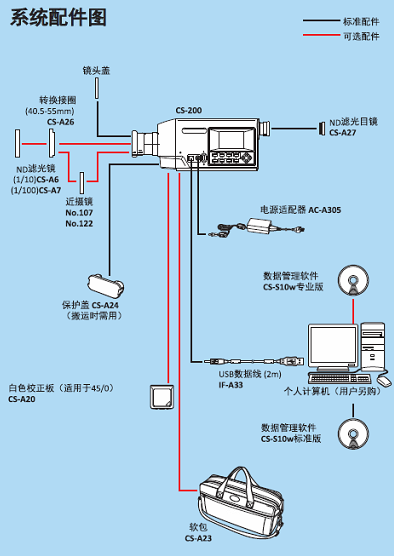

系統配件圖
